分离虚拟机数据流量与ESXi的管理流量（虚拟化技术应用-实验3）

1.为ESXi主机添加网卡

为ESXi主机添加网卡的步骤如下：

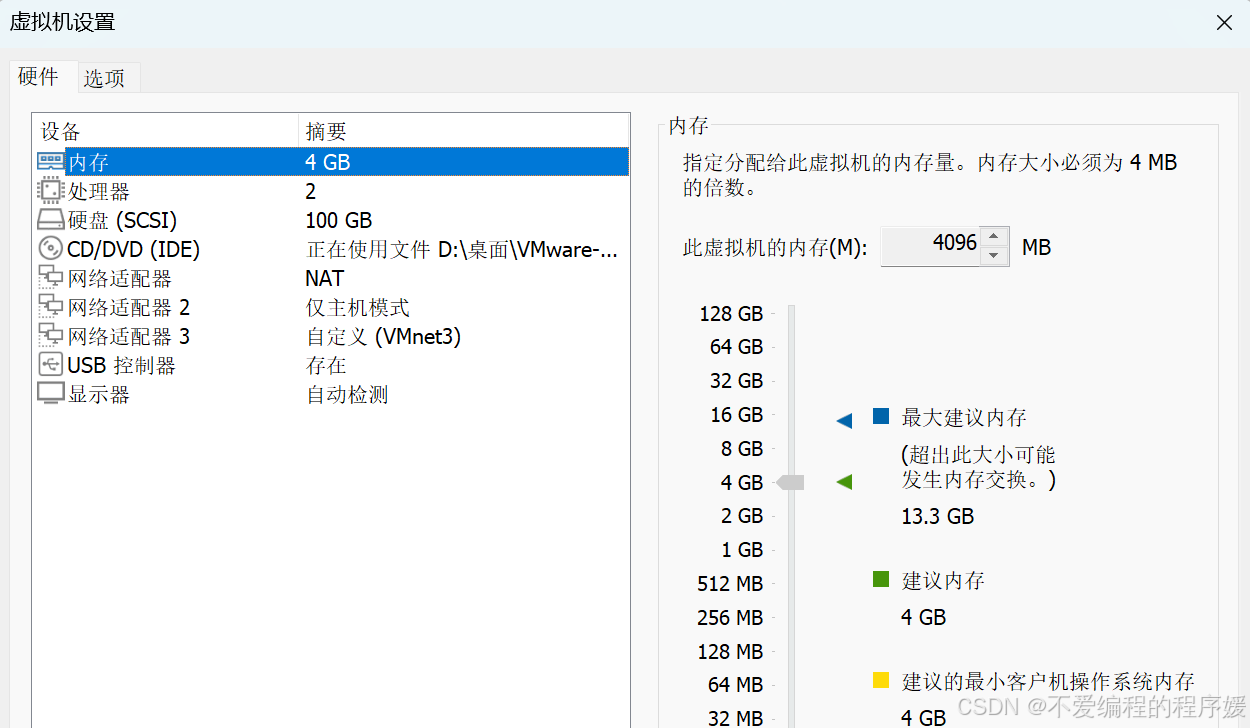

1. 打开VMware Workstation Pro，编辑ESXI虚拟机的设置，选择为其添加网络适配器
2. 选择所添加网卡的网络连接模式，如下图所示，多添加了网络适配器2选择了主机模式连接

2.通过vClient查看已添加的网卡信息

通过vClient查看已添加的网卡信息的方法如下：

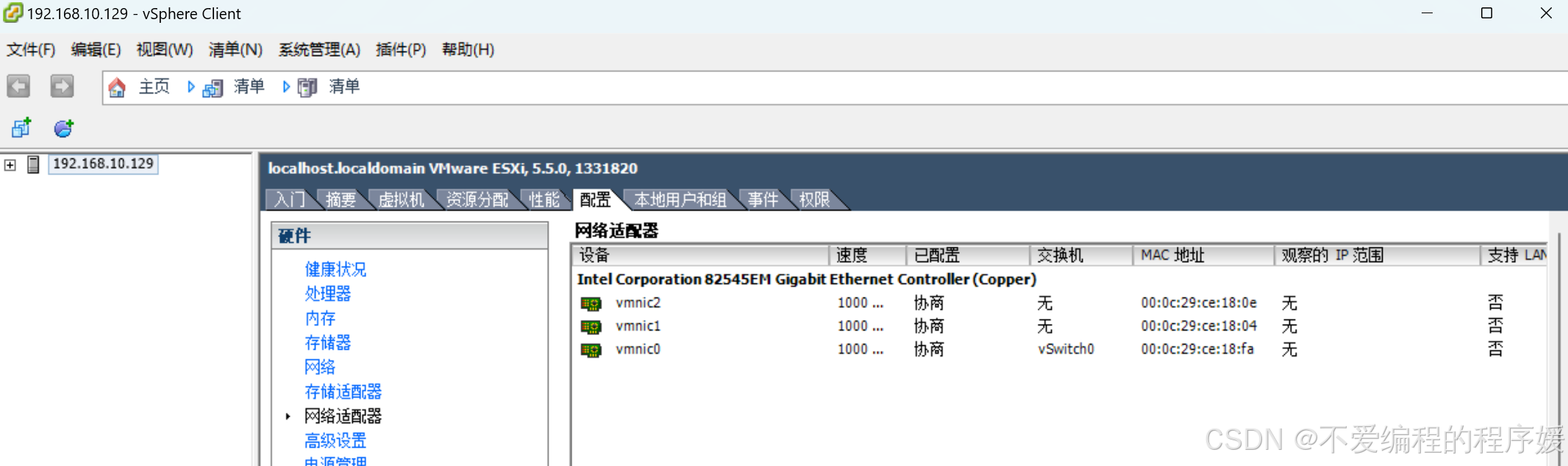

1. 打开vSpere Client软件登录，连接ESXI主机，进去在配置界面发现三块网卡，如图所示，添加网卡成功


3.为ESXi添加网络，创建标准交换机

为ESXi添加网络，创建标准交换机的方法如下：

1. 选择配置选项卡下的硬件-网络，单击右上方网络，选择连接类型为虚拟机

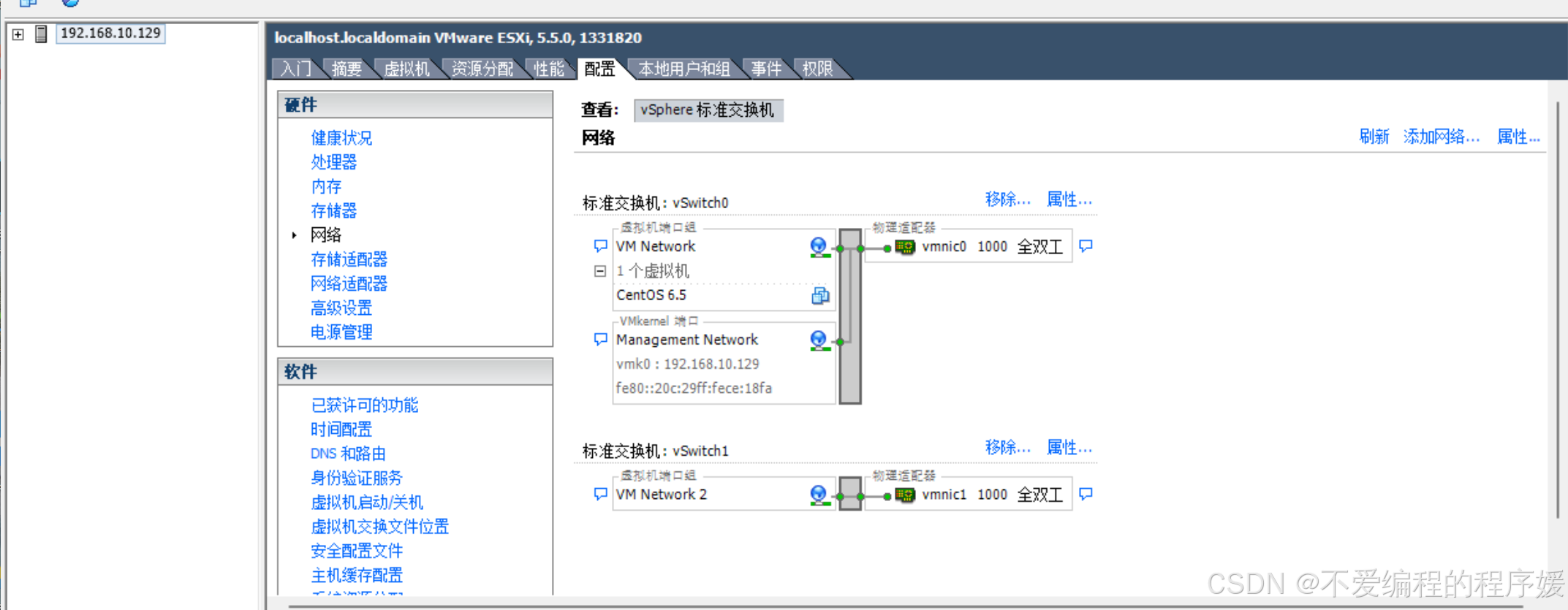

2. ESXI最终创建了一个新的标准交换机,上线链路端口为vmnic1

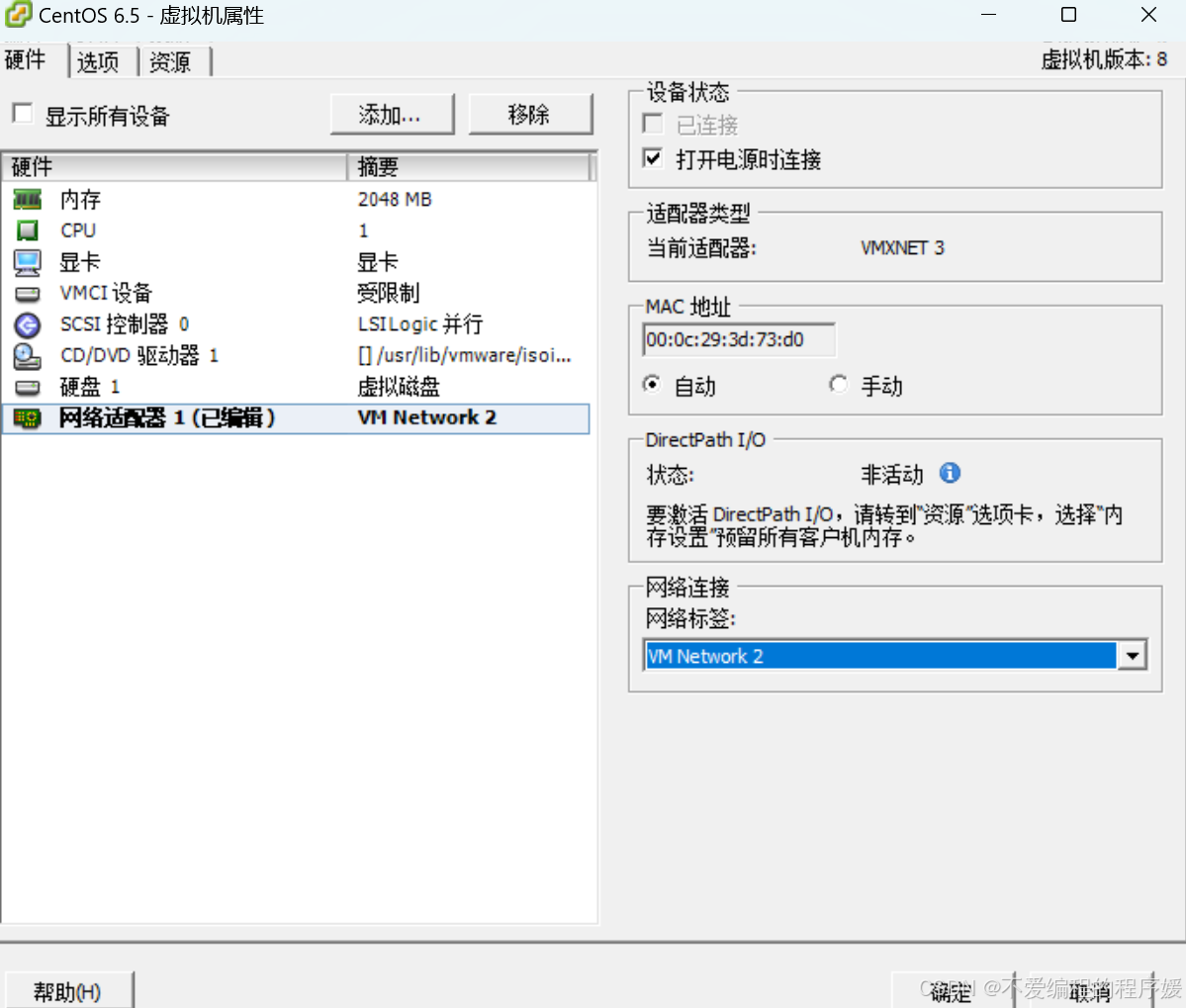

3. 更改网络适配器标签

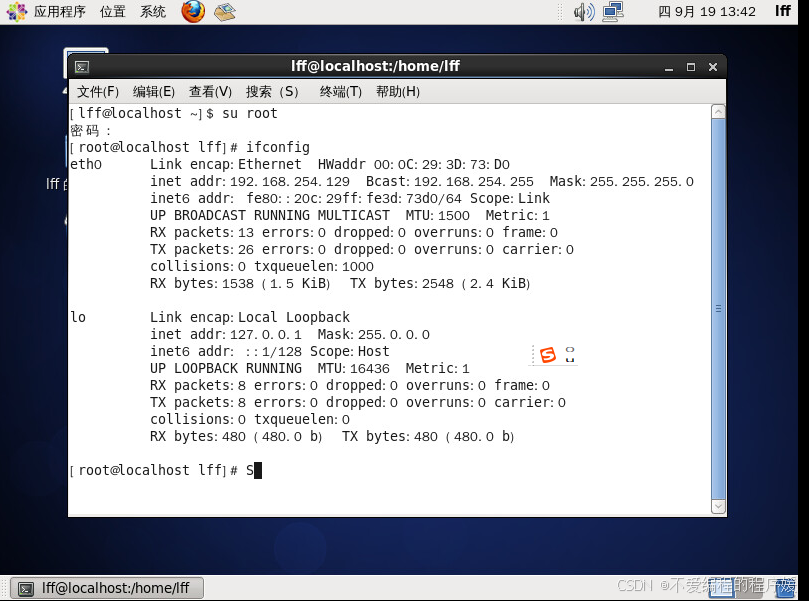

4. 重新配置CentOS的IP地址，为自动获取故重新启动网络服务

4.修改网络配置，实现虚拟机数据流量与ESXi的管理流量分离

实现虚拟机数据流量与ESXi的管理流量分离的步骤如下：

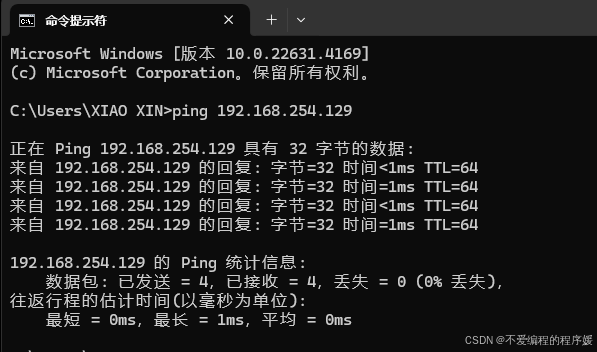

1. 从本机ping虚拟机地址，可以ping通

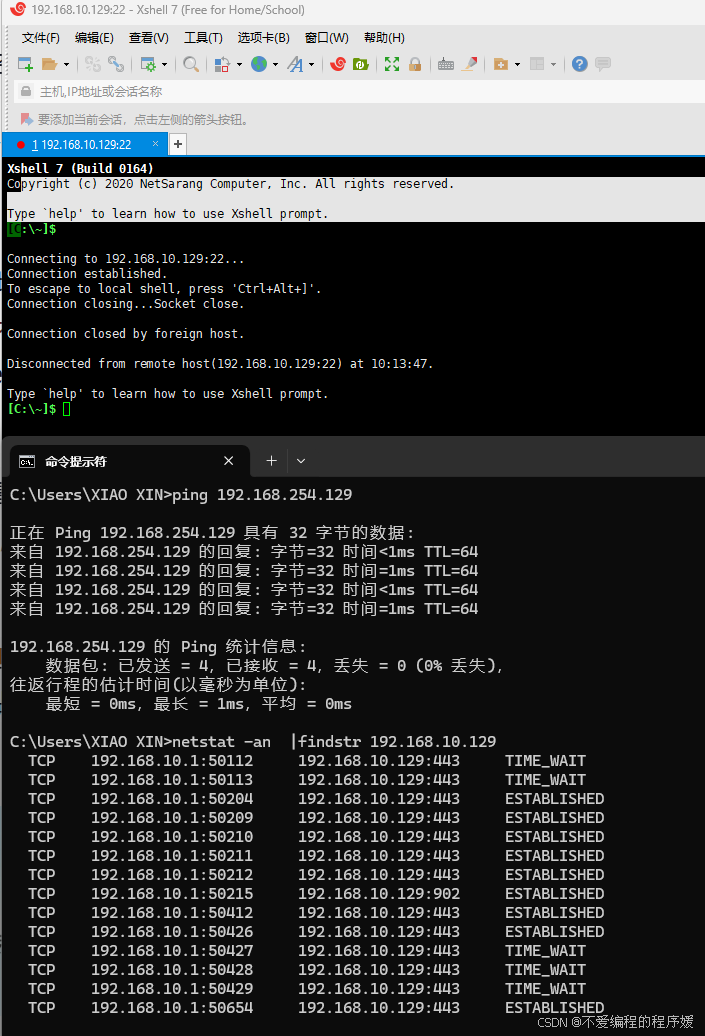

2. Xshell连接CentOS主机，本机查看连接情况

5.实验总结

VMware网络连接的三者模式：

1.主机模式：将主机网卡与虚拟机虚拟的网卡利用虚拟网桥进行通信。在桥接的作用下，类似于把物理主机虚拟为一个交换机，所有桥接设置的虚拟机连接到这个交换机的一个接口上，物理主机也同样插在这个交换机当中，所以所有桥接下的网卡与网卡都是交换模式的，相互可以访问而不干扰。在桥接模式下，虚拟机ip地址需要与主机在同一个网段，如果需要联网，则网关与DNS需要与主机网卡一致。

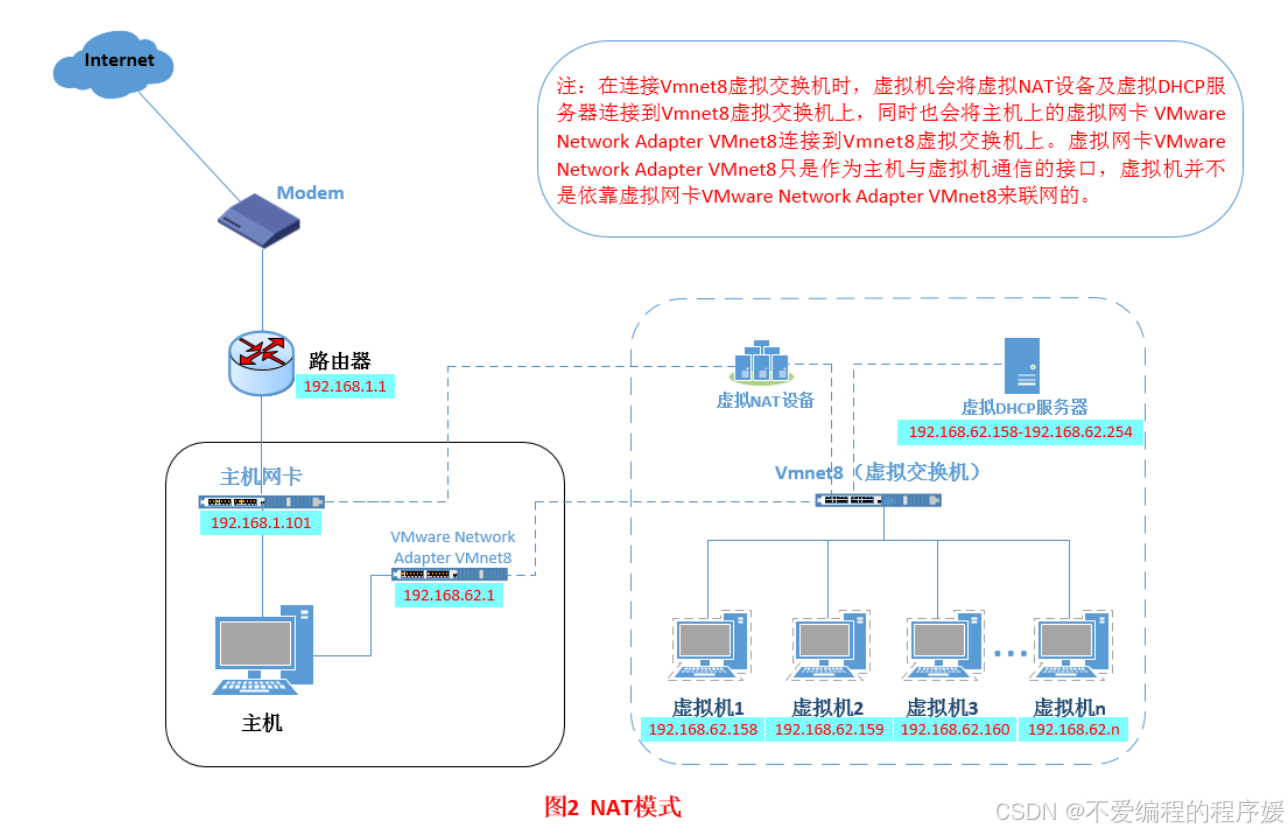

2.NAT模式：主机网卡直接与虚拟NAT设备相连，然后虚拟NAT设备与虚拟DHCP服务器一起连接在虚拟交换机VMnet8上，实现虚拟机联网

3.仅主机模式：NAT模式去除了虚拟NAT设备，然后使用VMware Network Adapter VMnet1虚拟网卡连接VMnet1虚拟交换机来与虚拟机通信，此模式下想使虚拟机能联网，可以将主机网卡共享给VMware Network Adapter VMnet1网卡，从而达到虚拟机联网的目的。

分离虚拟机数据流量与ESXI的管理网络注意：

管理流量用来对ESXi主机进行管理，想要管理ESXi主机，管理流量必须畅通。必须配置和运行一个管理网络，才能够通过网络管理ESXi主机，因此ESXi安装程序会自动创建一个用于管理的VMkernel端口Management Network。在图，ESXi主机管理流量与虚拟机的数据流量都通过虚拟交换机vSwitch0从ESXi主机的vmnicO网卡发送到外部物理网络。

当虚拟机的流量过大时，可能会影响管理员管理ESXi主机。为了保证管理流量的畅通，管理流量最好与虚拟机产生的网络流量物理分离。

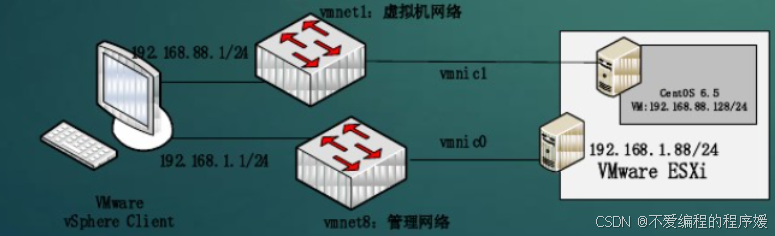

在VIMware Workstation中为ESXi主机添加一块仅主机模式的网卡，如下图。在ESXi主机中创建新的虚拟机端口组，同时创建新的虚拟交换机。新虚拟交换机通过ESXi主机的物理网卡vmnic1连接到外部物理网络，最后将虚拟机Centos的虚拟网络连接更改到新的虚拟机端口组。
