HCIP----DSVPN实验

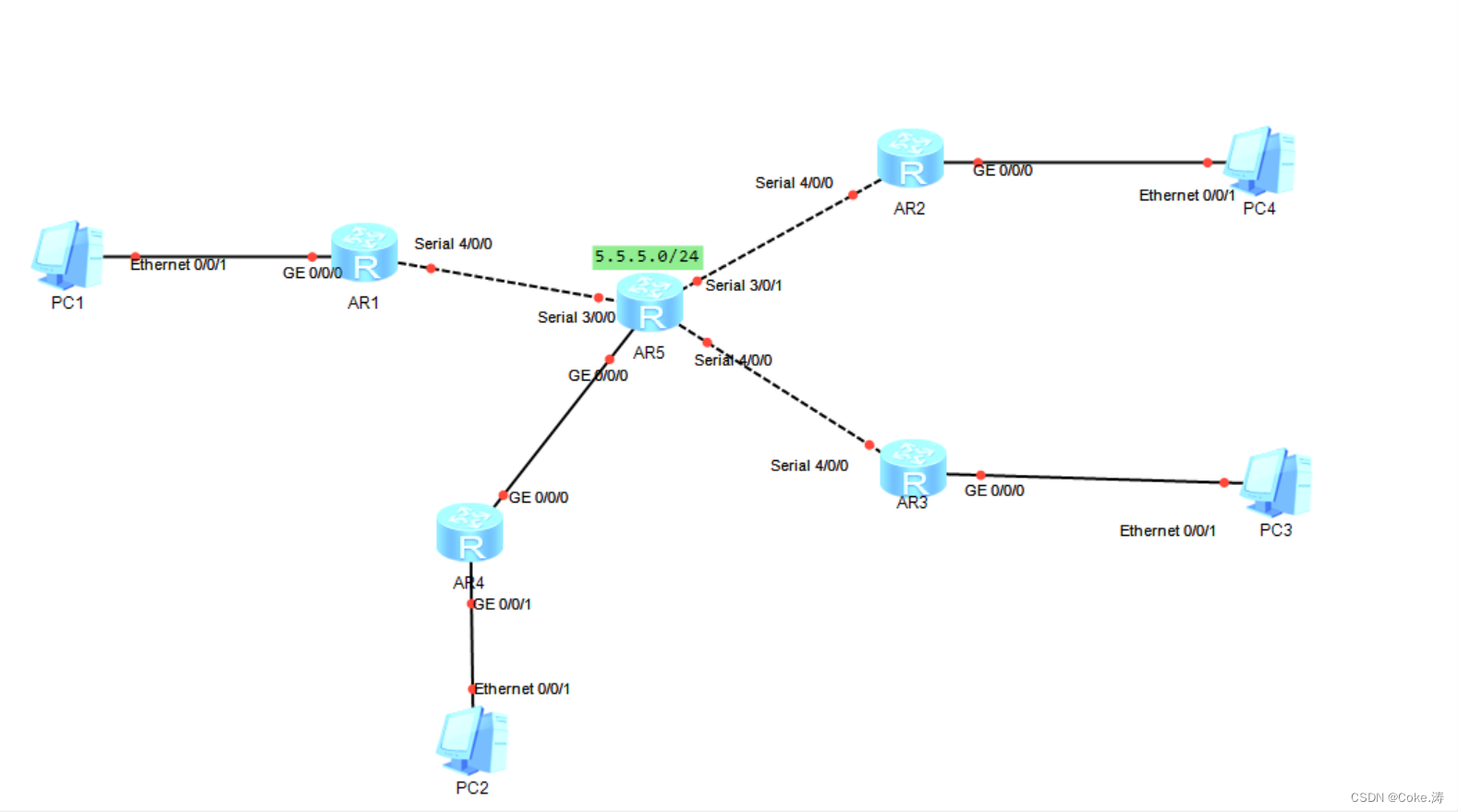

一、拓扑

二、需求分析

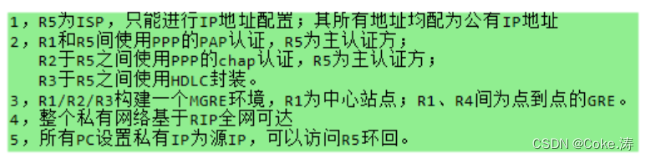

1、要求：

2、分析



第一步正常分配IP地址以及环回

15.0.0.0   /24    ---r1-r5

25.0.0.0   /24    ---r2-r5

35.0.0.0   /24    ---r3-r5

45.0.0.0   /24    ---r4-r5

5.5.5.0     /24    r5环回

192.168.1.0 /24  --pc1-r1

192.168.2.0 /24  --pc4-r2

192.168.3.0 /24  --pc3-r3

192.168.4.0 /24  --pc2-r4

192.168.5.0 /24  --r1-r2-r3 MGRE隧道

192.168.6.0 /24  --r4-r1 GRE隧道

第二步私网边界路由器r1~r4配一条缺省指向r5(isp)
第三步进行r1的pap认证，r2的chap认证,此时注意双方的用户名和密码配置要一样的
第四步r3和r5之间使用HDLC封装，更改串线协议，注意r3和r5都要更改，否则协议对不上，导致失败
第五步搭建MGRE环境基于192.168.5.0网段，在r1上创建中心站点,开启伪广播，其他路由器当作分支站点，加入r1中心域，配置Tunnel接口的隧道协议为GRE、配置Tunnel的源地址，目的地址。
第六步r1~r4配置ripv2
第七步pc配地址,并且r1~r4做nat.

三、配置命令

r1

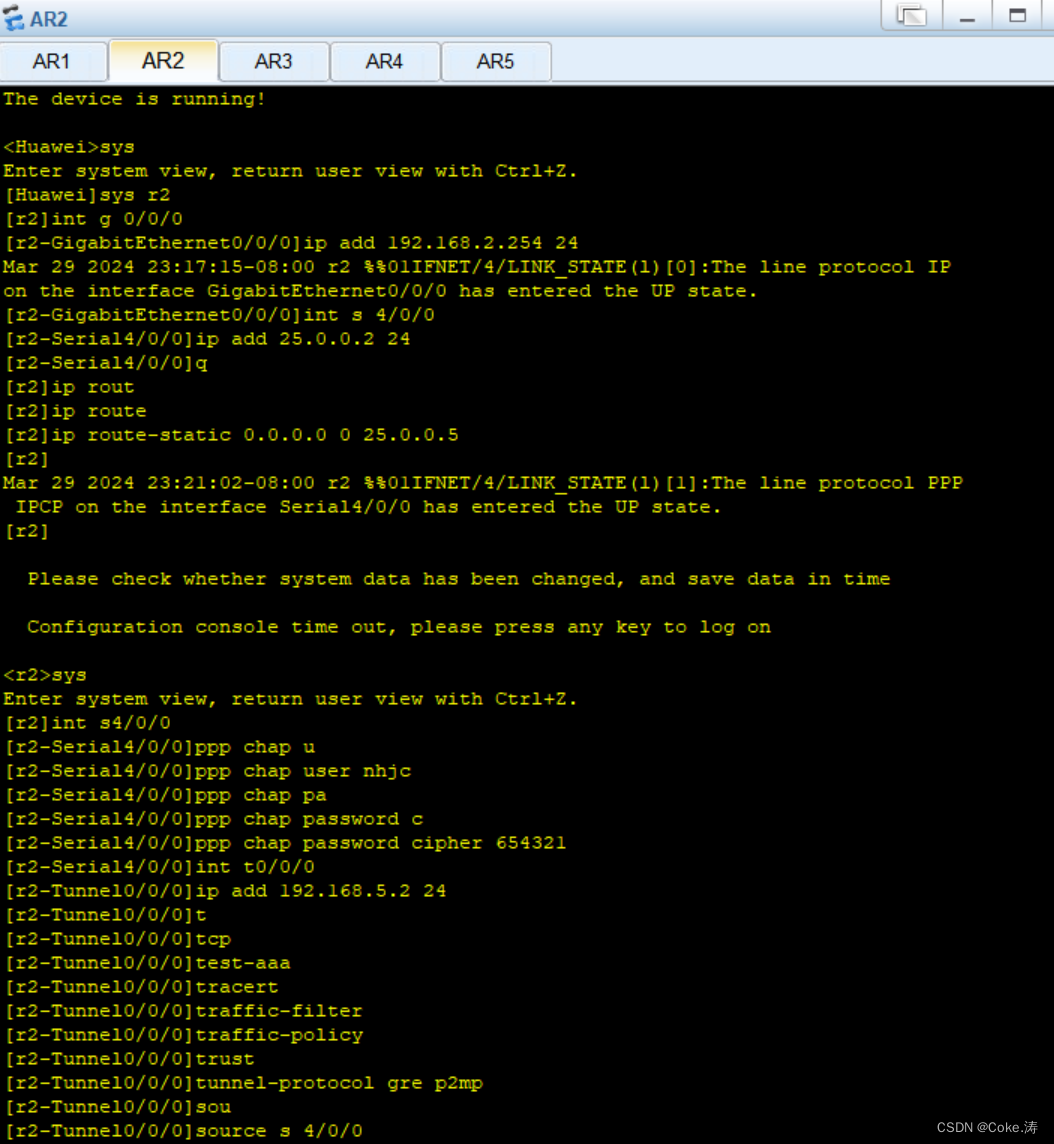

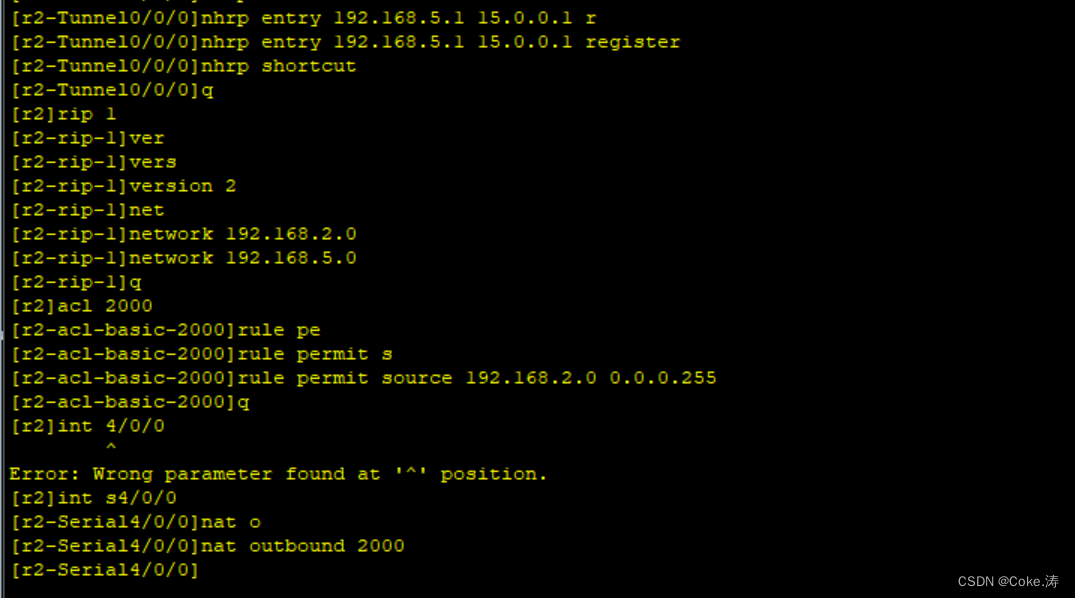

r2

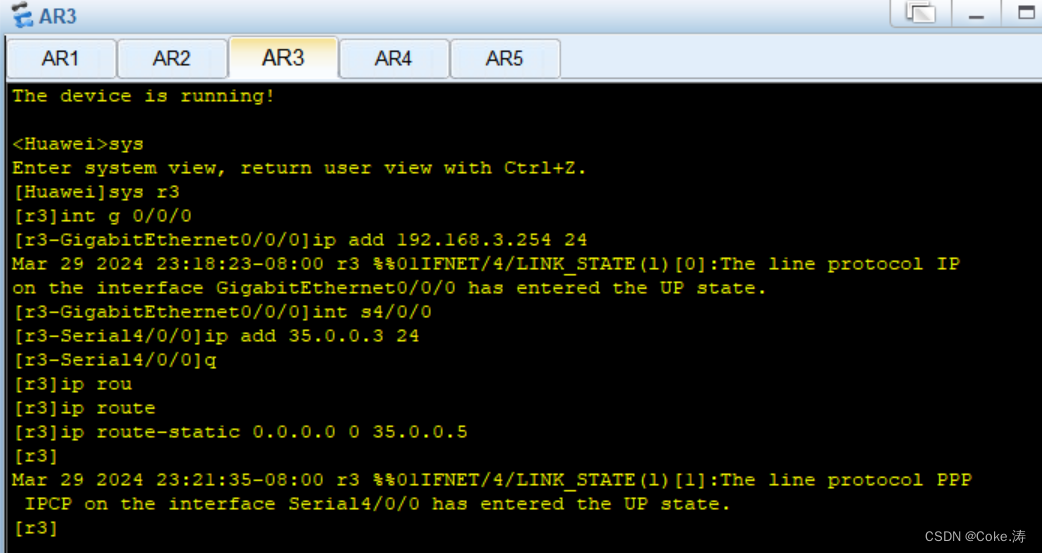

r3

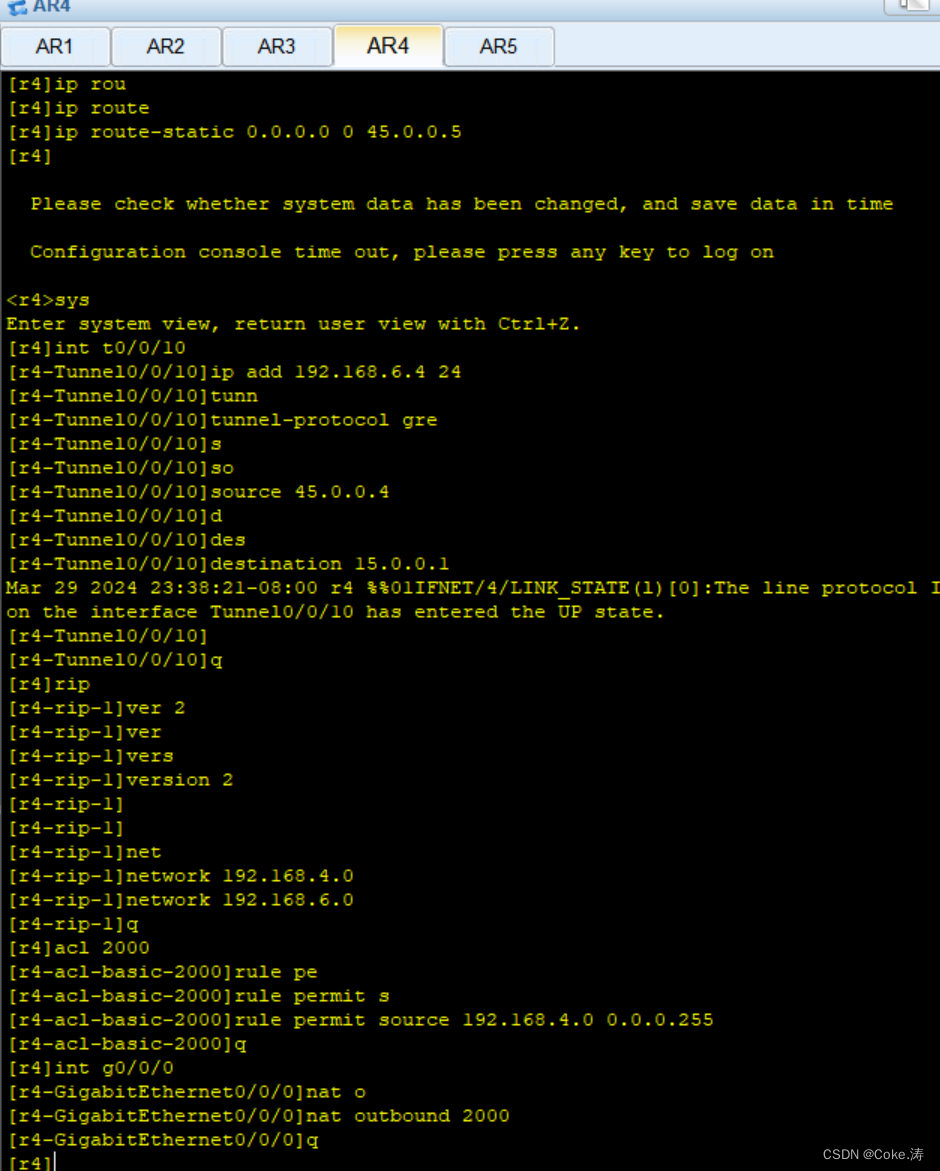

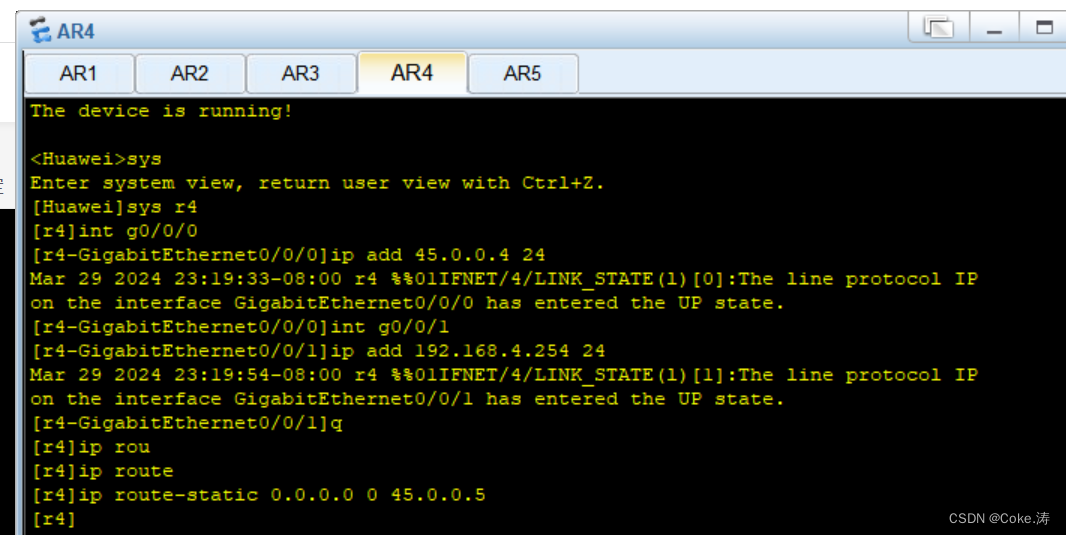

r4

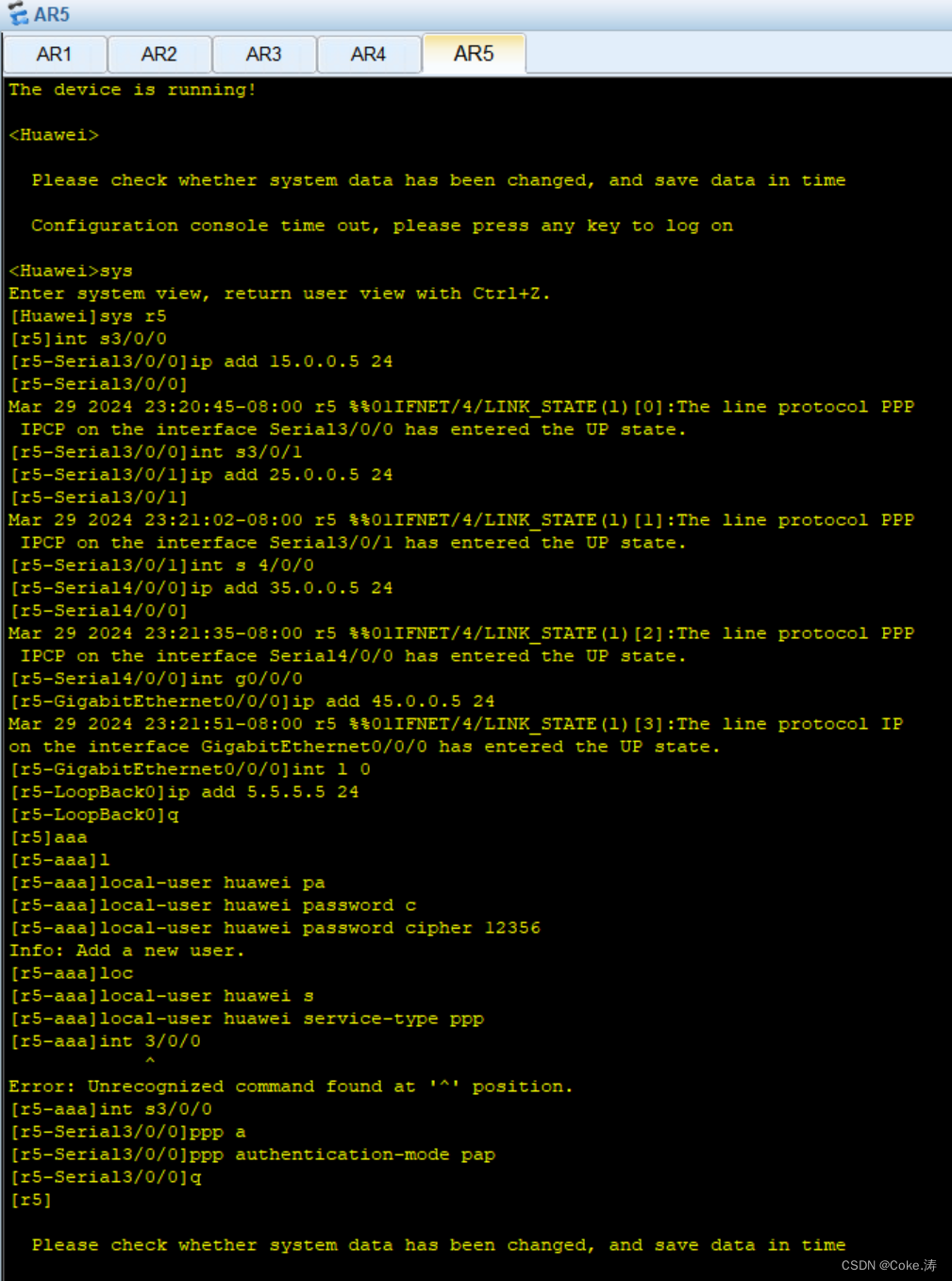

r5

pc1

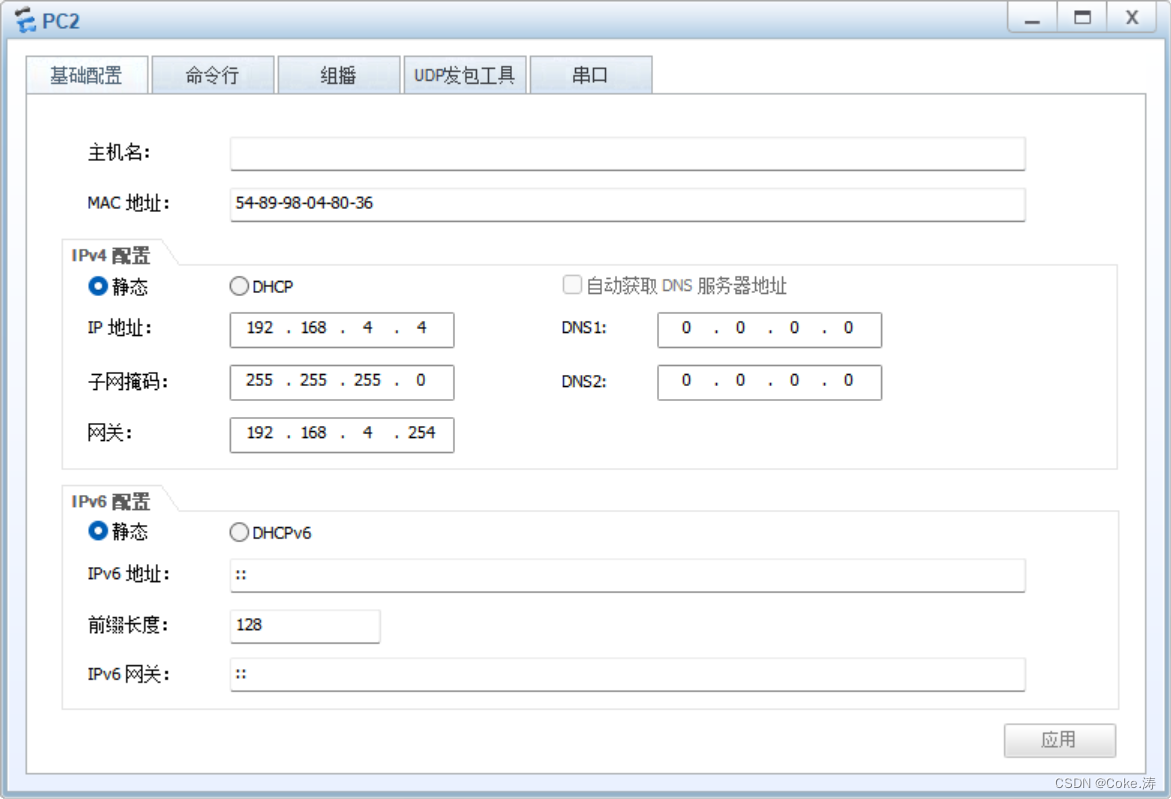

pc2

pc3

pc4

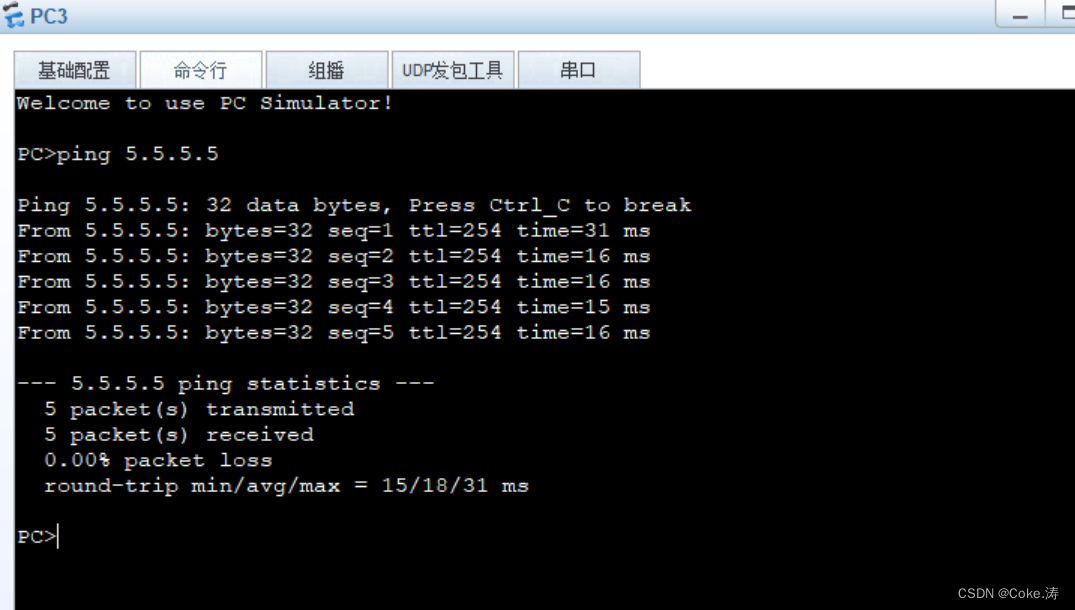

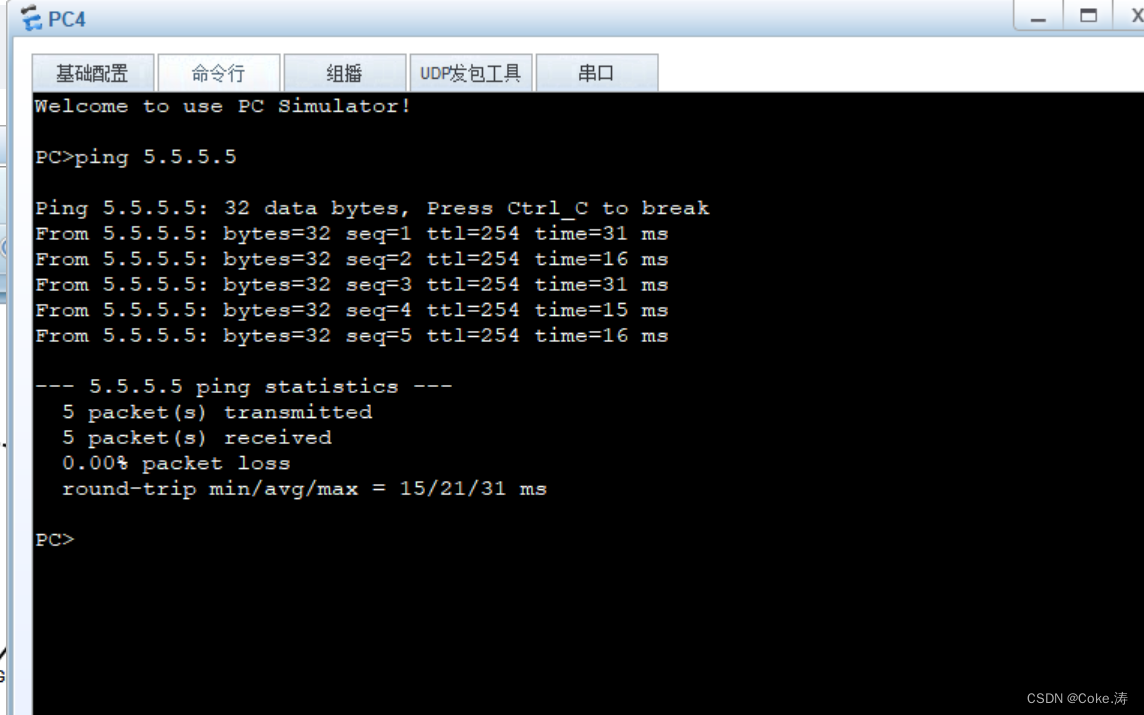

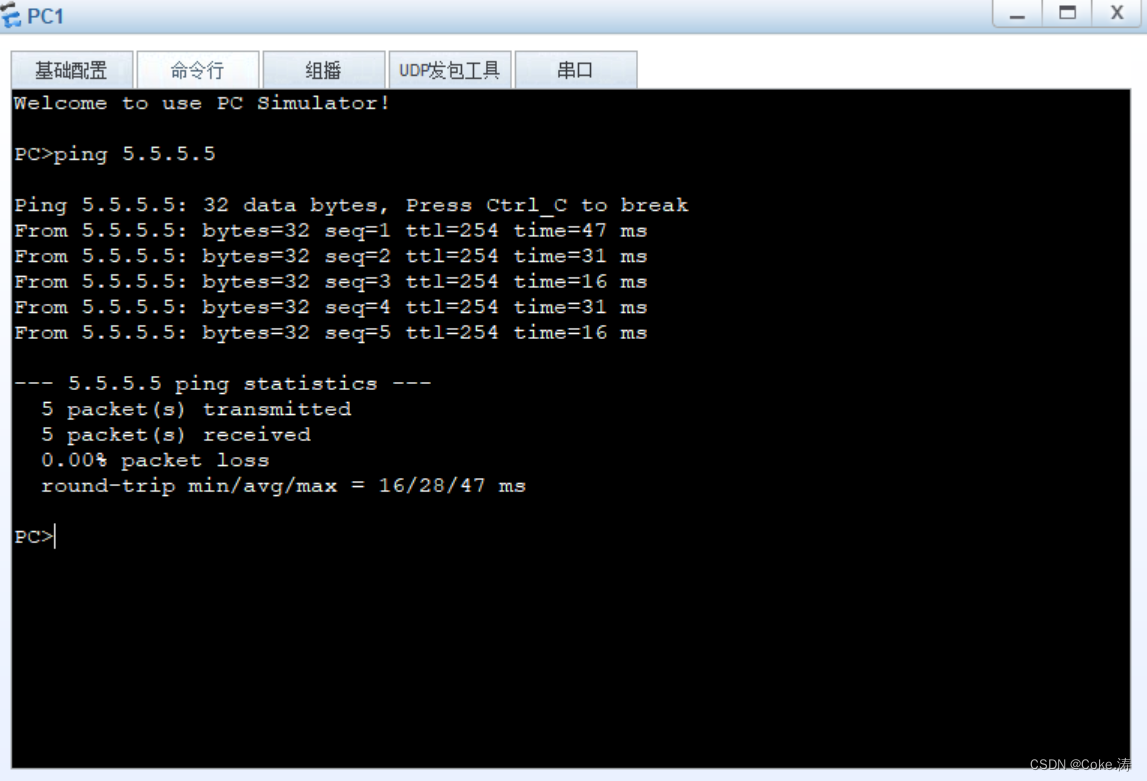

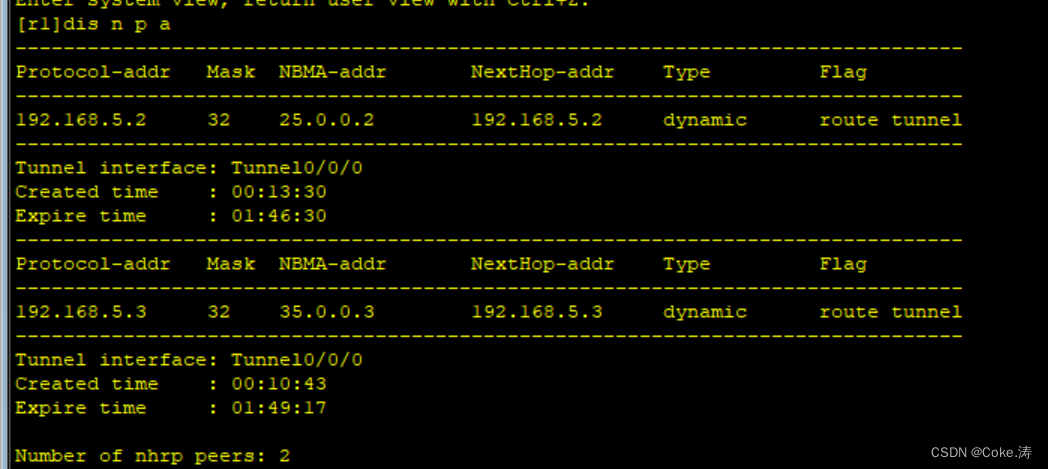

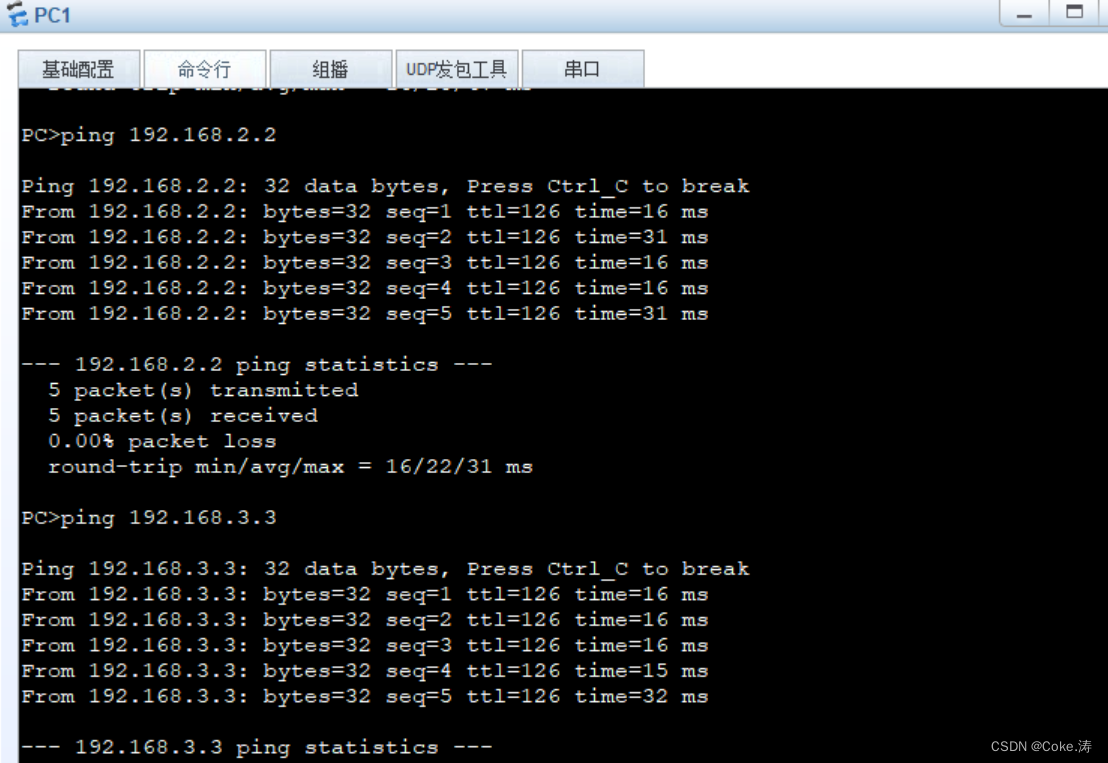

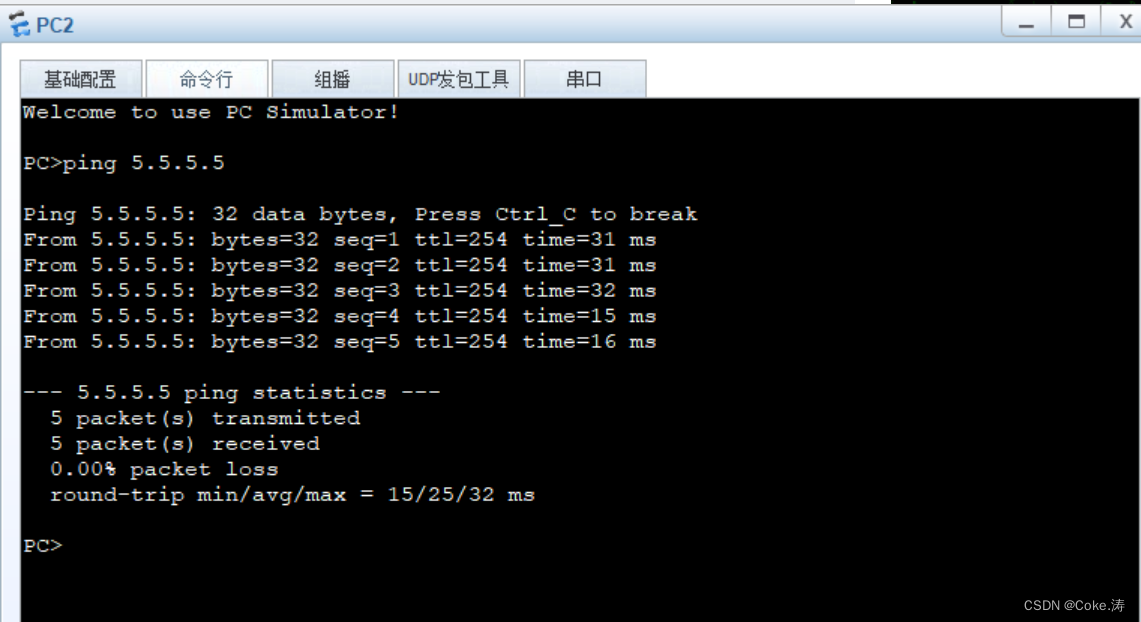

四、验证
