防火墙L2TP vpn web界面配置

创建拓扑

登录防火墙

防火墙的默认账号是 admin,密码是 Admin@123

在登录后需要修改密码,第一次是默认密码,二,三次是自己修改的密码

配置云

绑定接口一个使用UDP,一个使用网卡,使用双通道

需要先入命令行进行基础配置才能进入到web界面

interface GigabitEthernet0/0/0
ip address 192.168.0.1 24
service-manage all permit

web配置

进入web界面

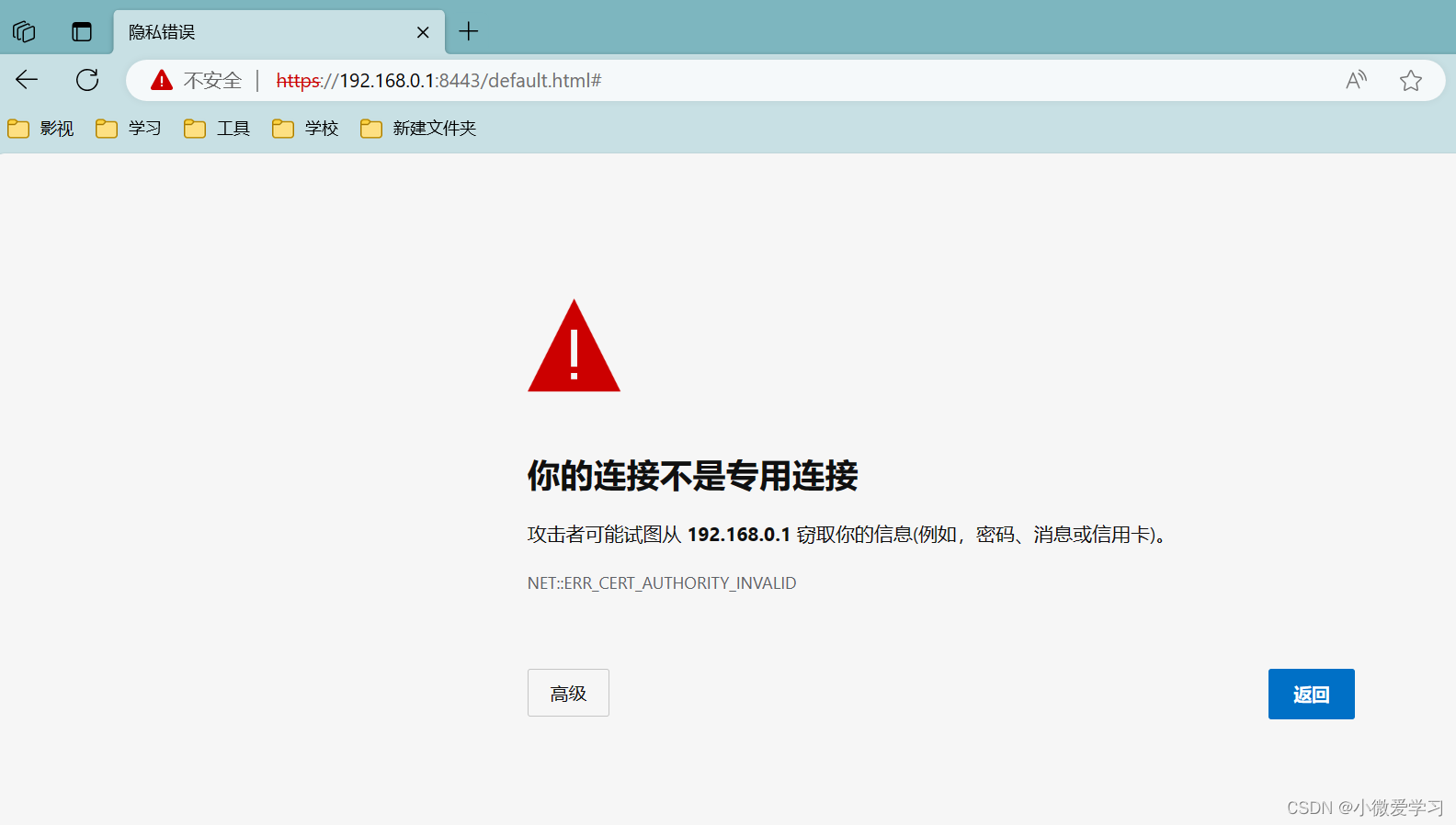

在网页输入  192.168.0.1:8443  选择高级继续访问即可

输入修改好的账号,密码即可

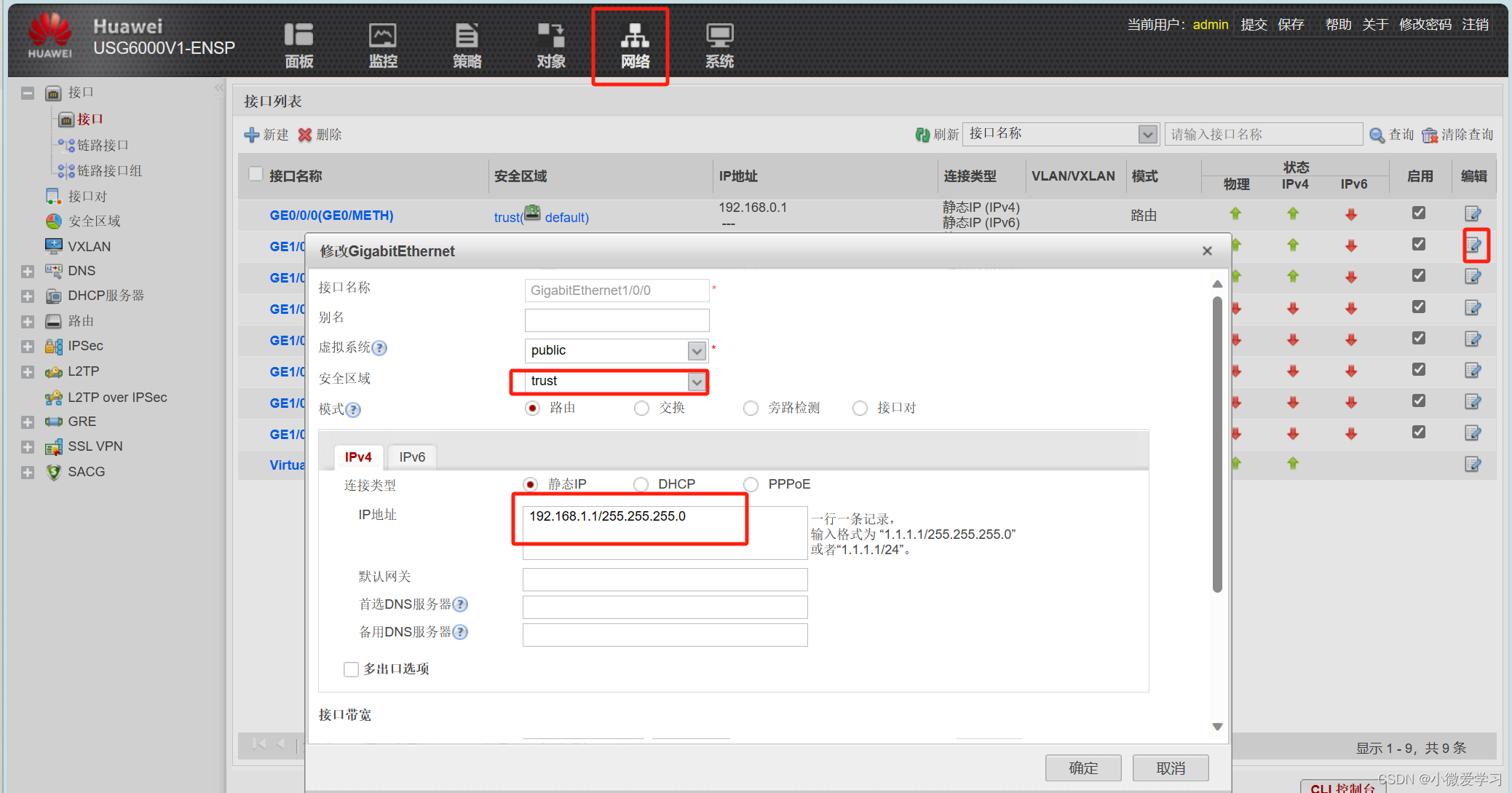

进行基础配置 ,设置接口IP地址和接口安全区域

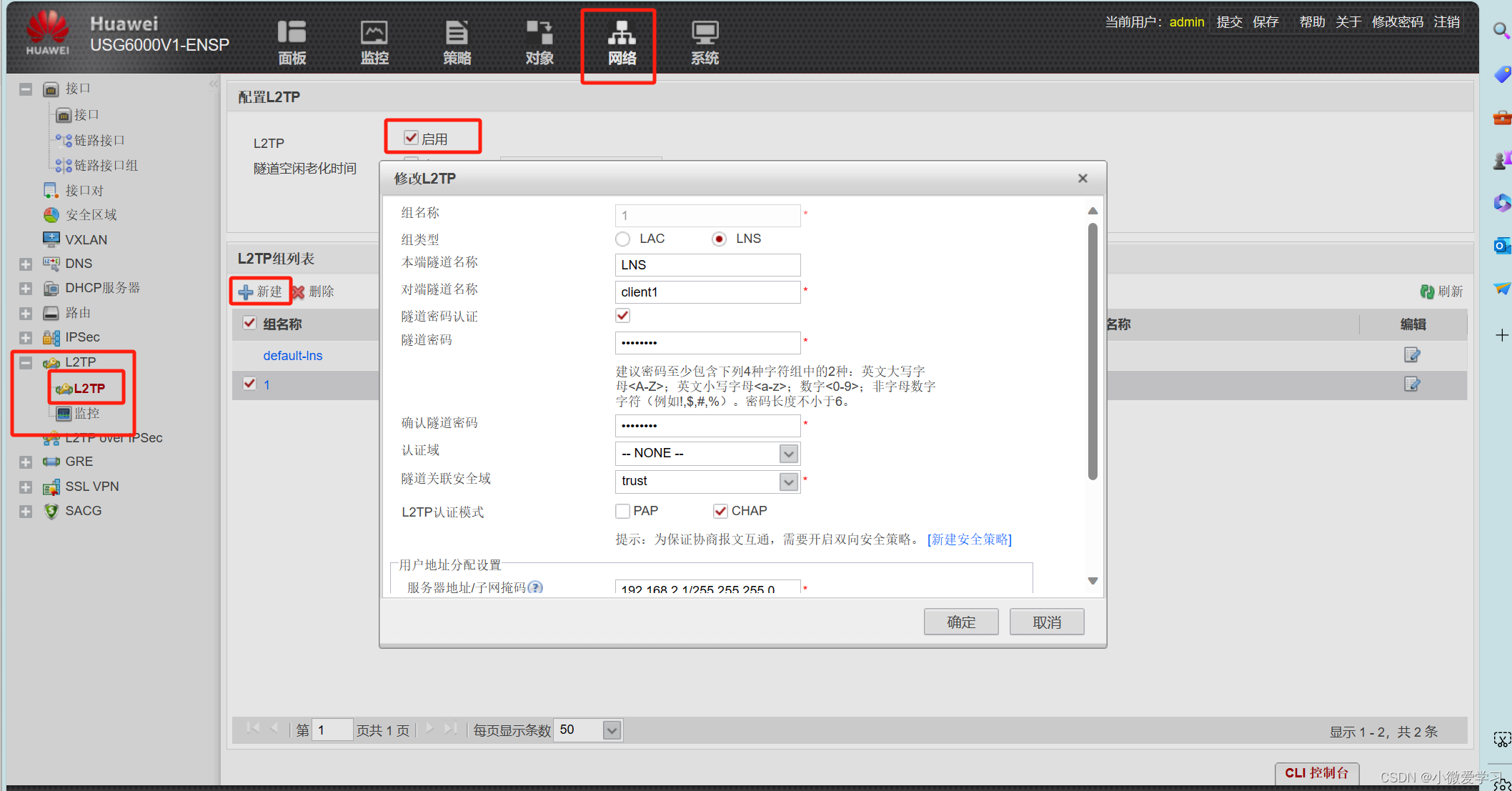

配置L2TP

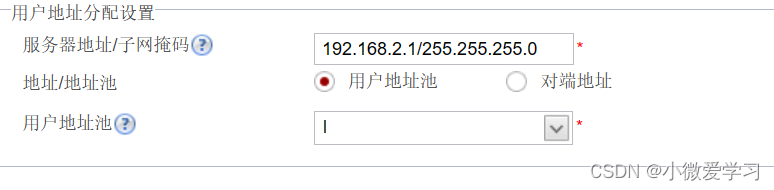

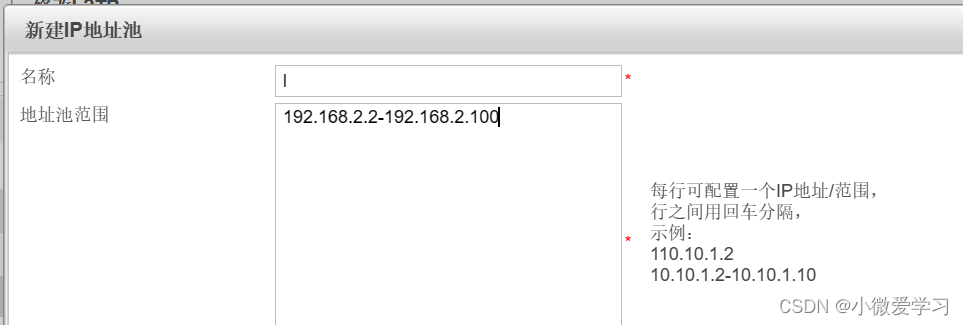

设置服务地址和用户地址池

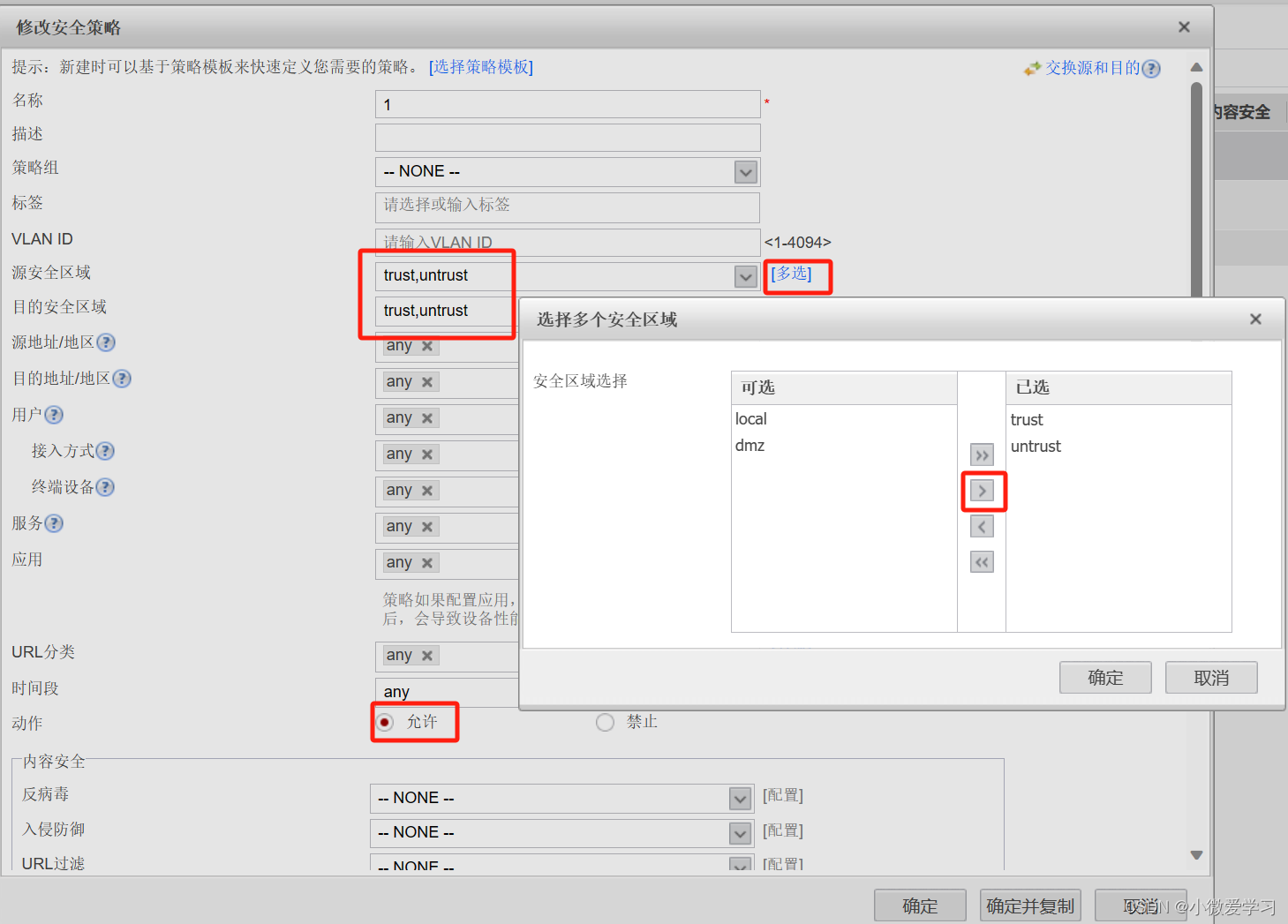

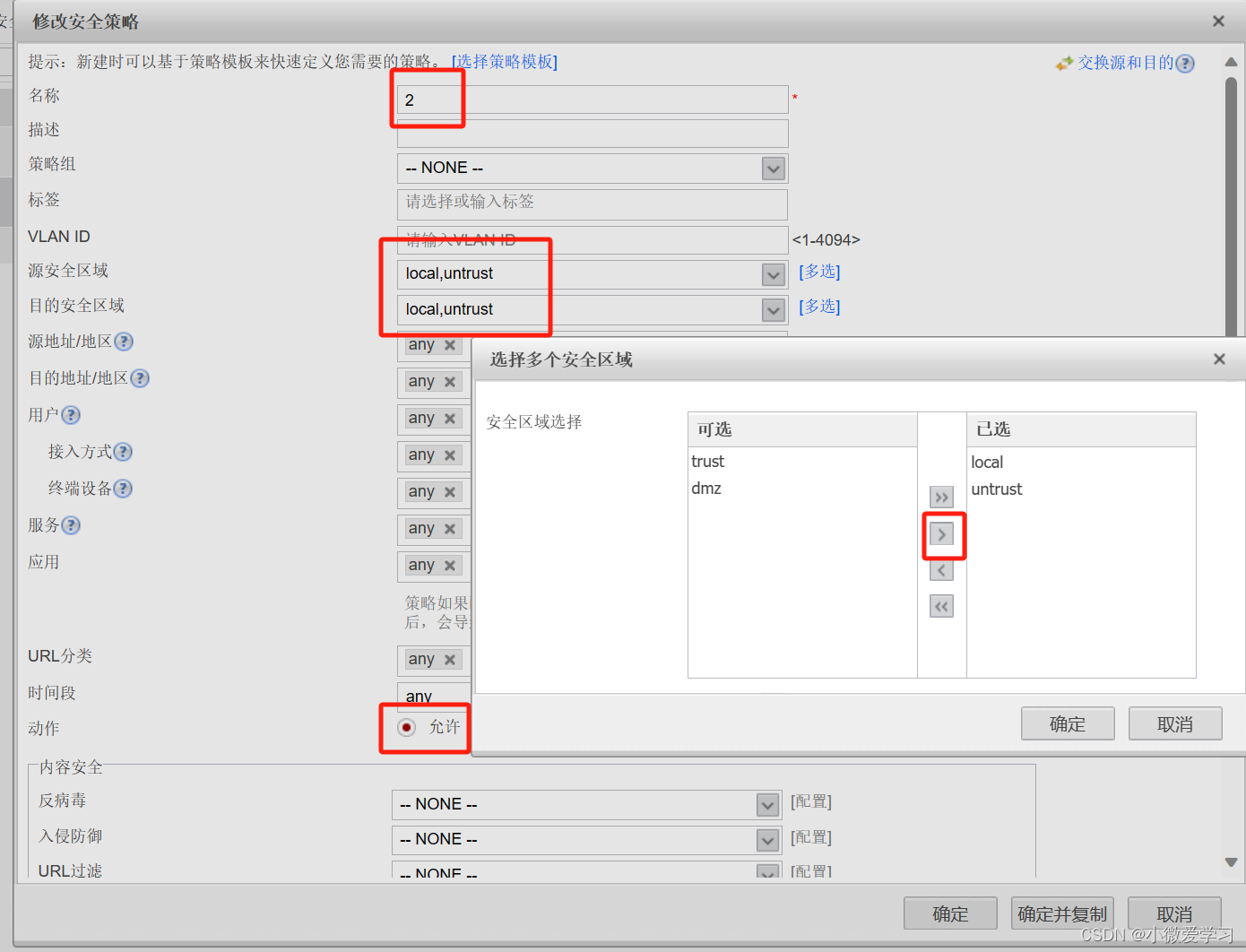

设置安全策略

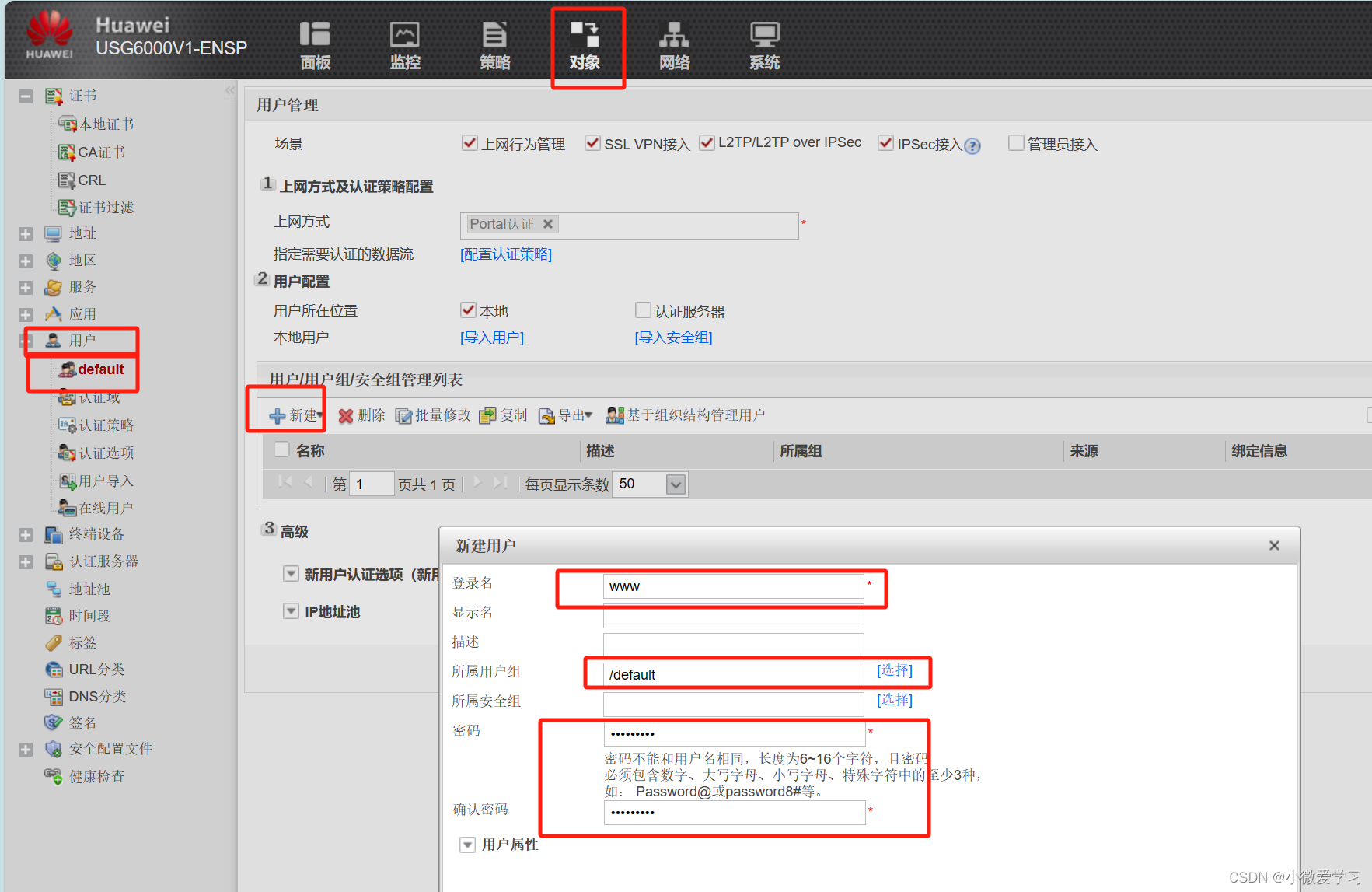

创建用户

进行验证

使用命令进行查看

display  l2tp tunnel

display  l2tp session

可以看见已经建立成功了,但是没有显示,是因为没有用户登录

想要在次验证,请看上一篇文章 L2TP vpn命令行的最后有登录验证

  • 10
    点赞
  • 11
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
L2TP是一种隧道协议,它可以在不安全的IP网络上建立虚拟私人网络VPN)。L2TP的工作方式是将用户的数据流量封装在L2TP隧道中,该隧道通过IP网络连接到远程L2TP服务器。在L2TP隧道建立之前,用户必须先连接到L2TP服务器并进行身份验证。L2TP服务器通常由ISP或企业网络管理员维护,它们负责管理L2TP隧道和提供VPN服务。 在L2TP中,LNS(L2TP Network Server)是服务器端设备,它扮演着接受L2TP隧道连接请求的角色。下面是华为L2TP网络服务器(LNS)路由配置的示例: 1. 配置L2TP隧道接口: interface Tunnel0/0/0 ip address 192.168.1.1 255.255.255.0 tunnel-protocol l2tp l2tp tunnel password cipher huawei l2tp tunnel authentication l2tp tunnel hello 60 l2tp tunnel retransmit initial 3 l2tp tunnel retransmit max 30 l2tp tunnel retry 3 l2tp class l2tp-class1 l2tp authentication password cipher huawei l2tp authentication local l2tp ip local tunnel-id 100 l2tp ip remote tunnel-id 100 l2tp tunnel accounting l2tp tunnel accounting interval 30 2. 配置LNS路由: ip route-static 192.168.2.0 255.255.255.0 Tunnel0/0/0 3. 开启LNS: l2tp l2tp enable l2tp dns server 8.8.8.8 以上是一个简单的华为LNS路由配置示例,其中Tunnel0/0/0是L2TP隧道接口的名称,192.168.1.1是L2TP隧道接口的IP地址,l2tp tunnel password cipher huawei是L2TP隧道的密码,l2tp authentication password cipher huawei是L2TP隧道的身份验证密码,192.168.2.0/24是VPN客户端的IP地址范围,Tunnel0/0/0是VPN隧道的出口接口,l2tp dns server 8.8.8.8是L2TP服务器的DNS服务器地址。你可以根据自己的网络需求进行配置
