TC（TrafficControl）是Linux操作系统中的流量控制工具，通过设置队列规定（qdisc）、类（class）和过滤器（filter）来管理网络流量。本文介绍了如何限制网卡eth0速率为10Mbps的示例，并详细讲解了TC的基本原理和组件。无类别队列规定如pfifo_fast、TBF等提供简单的流量整形，而分类队列规定如HTB（HierarchicalTokenBucket）则能实现更精细的控制。HTB因其易用性在流量控制中被广泛使用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

tc CLI - Linux 流量控制工具

TC（Traffic Control）是 Linux 操作系统的流量控制器，它利用 “队列规定” 建立处理数据包的队列，并定义队列中的数据包被发送的方式，从而实现对流量的控制。

示例：限制网卡 eth0 的速率为 10Mbps

tc qdisc add dev eth0 root tbf rate 10mbit burst 10kb lat 400.0ms
tc -s qdisc ls dev eth0

TC 的基本原理

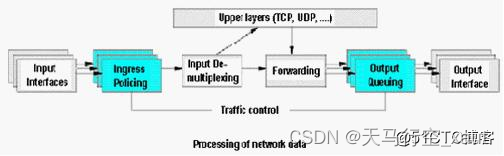

数据包从 Input Interface 进入，经过 Ingress Policing 时丢弃了不符合规定的数据包，通过的数据包再由 Input De-Multiplexing（输入多路分配器）进行判断选择。

如果数据包的目的地是本主机，那么将数据包送给上层处理；否则需要进行 Forward（转发），将数据包交到 Forwarding Block（转发块）处理。Forwarding Block 同时也接收本主机上层（e.g. TCP、UDP 等网络协议栈）产生的包。 Forwarding Block 通过查看路由表，决定数据包的下一跳。然后，对数据包进行排列并传送到 Output Interface。

一般来说 Linux 只能限制网卡发送的数据包，而不能限制网卡接收的数据包，Linux 可以通过改变发送的次序来控制传输速率。Linux TC（Traffic Control）主要是在输出接口排列时进行处理和实现的。

TC 的组件

TC 主要由 qdisc（队列规定），class（类）和 filter（过滤器）这 3 个组件构成。

qdisc：通过队列将数据包缓存起来，用来控制网络收发的速度。
class：用来表示控制策略。
filter：用来将数据包划分到具体的控制策略。

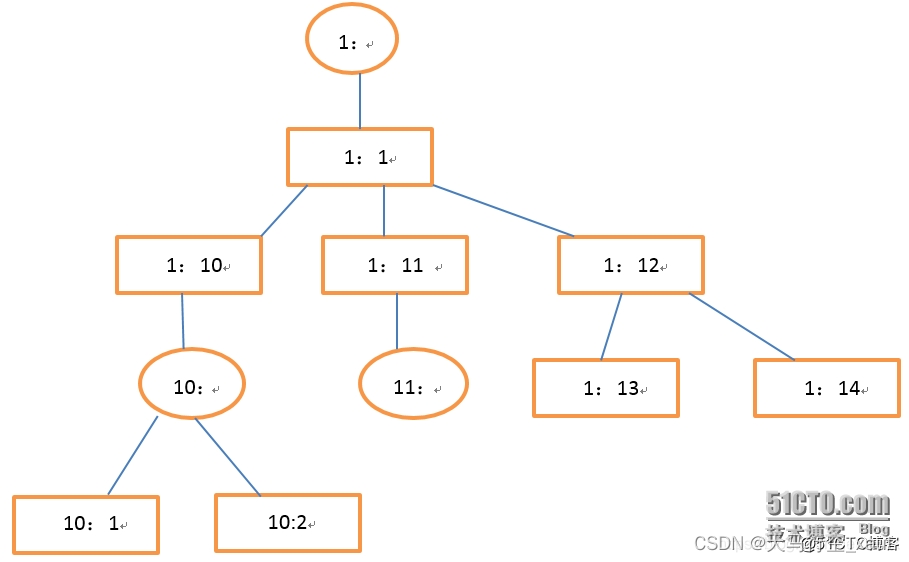

绘图中一般用圆形表示 qdisc，用矩形表示 class：

Qdisc

Qdisc，队列，更准确应该称之为排队规则，是管理网卡输入/输出数据的一个算法，用于确定数据包的发送方式。每张网卡都与一个 Qdisc 关联，每当 Linux Kernel 需要将数据包从网卡发送时，都会先将数据包添加到该网卡所配置的 Qdisc 中，由 Qdisc 来决定数据包的发送顺序。因此可以说，所有的流量控制都发生在队列中。

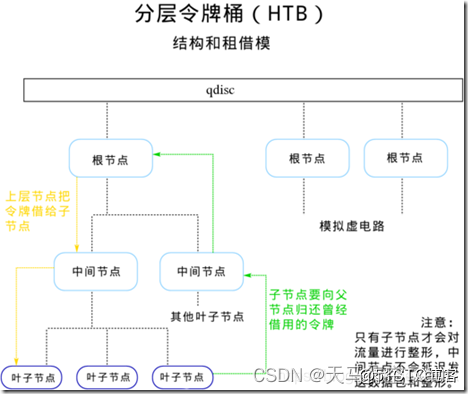

TC 的 Qdisc 类型有很多，如：CBQ、HTB 等等。其中 CBQ 比较复杂，不容易理解。而 HTB（Hierarchical Token Bucket，分层令牌桶）是一个可分类的队列，与其他复杂的队列类型相比，HTB 具有功能强大、配置简单及容易上手等优点。下文示例中使用了 HTB。

总的来说，Qdisc 可分为两类：无类别队列规定和分类队列规定。前者相对简单，而分类队列规定则具有分类和过滤器等概念，是高级的流量控制功能。

无类别队列规定（Classless Qdiscs）

所谓 “无类别”，即：对进入网卡的数据包不加以区分，使用统一的队列规定。

无类别队列规定的队列支持：接受数据包、重新编排数据包、延迟或丢弃数据包，可以对整个网卡的流量进行整形，但不会细分各种情况。
常用的无类队别规定队列主要有：pfifo _fast（先进现出，默认队列）、TBF（令牌桶过滤器）、SFQ（随机公平队列）、ID（前向随机丢包）等等。
这类队列规定使用的流量整形手段主要是：排序、限速和丢包。

分类队列规定（Classful Qdiscs）

所谓 “分类”，即：对进入网络设备的数据包根据不同的需求以分类的方式区别对待。

数据包进入一个分类队列规定的队列后，就被送到了某一个类中，即对数据包进行分类处理。对数据包进行分类的工具是过滤器，过滤器会返回一个决定，队列规定就根据这个决定把数据包送入相应的分类中进行排队。
每个分类又可以拥有多个子类，而每个子类都可以再次使用各自的过滤器进一步的分类，直到不需要再次分类为止，数据包才进入该类包含的队列中排队。
除了能够包含其它队列规定之外，绝大多数的分类队列规定还能够对流量进行整形。这在需要同时进行调度和流量控制的场景中非常有用。
