Flink笔记

Flink 笔记

what + why + where + who + how.

1，是什么？
2，为什么要用它？
3，使用场景有哪些？
4，谁在用？
5，怎样用？

一、介绍（What）

1.1 定义

Apache Flink 是一个框架和分布式处理引擎，用于在无边界和有边界数据流上进行有状态的计算。Flink 能在所有常见集群环境中运行，并能以内存速度和任意规模进行计算。

1.2 处理数据

数据处理包括处理无界和有界数据。
任何类型的数据都可以形成一种事件流。信用卡交易、传感器测量、机器日志、网站或移动应用程序上的用户交互记录，所有这些数据都形成一种流。而数据可以被作为 无界 或者 有界 流来处理。

无界流：有定义流的开始，但没有定义流的结束。它们会无休止地产生数据。无界流的数据必须持续处理，即数据被摄取后需要立刻处理。我们不能等到所有数据都到达再处理，因为输入是无限的，在任何时候输入都不会完成。处理无界数据通常要求以特定顺序摄取事件，例如事件发生的顺序，以便能够推断结果的完整性。
有界流：有定义流的开始，也有定义流的结束。有界流可以在摄取所有数据后再进行计算。有界流所有数据可以被排序，所以并不需要有序摄取。有界流处理通常被称为批处理。

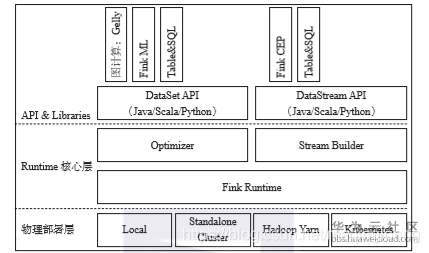

1.3 Flink组件层次

API&Libraries层
作为分布式数据处理框架，Flink同时提供了支撑流计算和批计算的接口，同时在此基础之上抽象出不同的应用类型的组件库，如基于流处理的CEP（复杂事件处理库）、SQL&Table库和基于批处理的FlinkML（机器学习库）等、Gelly（图处理库）等。API层包括构建流计算应用的DataStream API和批计算应用的DataSet API，两者都提供给用户丰富的数据处理高级API，例如Map、FlatMap操作等，同时也提供比较低级的Process Function API，用户可以直接操作状态和时间等底层数据。

Runtime核心层
该层主要负责对上层不同接口提供基础服务，也是Flink分布式计算框架的核心实现层，支持分布式Stream作业的执行、JobGraph到ExecutionGraph的映射转换、任务调度等。

物理部署层
该层主要涉及Flink的部署模式，目前Flink支持多种部署模式：本地、集群（Standalone/YARN）、云（GCE/EC2）、Kubenetes。Flink能够通过该层能够支持不同平台的部署，用户可以根据需要选择使用对应的部署模式。

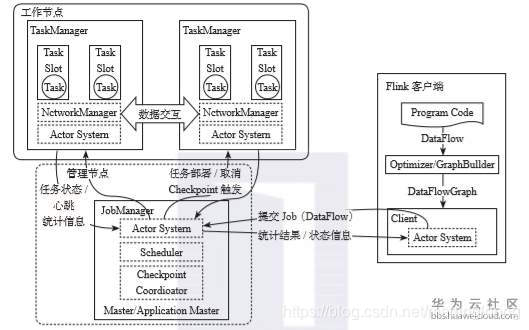

1.4 Flink 架构

（1）Client客户端
客户端负责将任务提交到集群，与JobManager构建Akka（framework）连接，然后将任务提交到JobManager，通过和JobManager之间进行交互获取任务执行状态。客户端提交任务可以采用CLI方式或者通过使用Flink WebUI提交，也可以在应用程序中指定JobManager的RPC网络端口构建ExecutionEnvironment提交Flink应用。

（2）JobManager
JobManager负责整个Flink集群任务的调度以及资源的管理，从客户端中获取提交的应用，然后根据集群中TaskManager上TaskSlot的使用情况，为提交的应用分配相应的TaskSlots资源并命令TaskManger启动从客户端中获取的应用。JobManager相当于整个集群的Master节点，且整个集群中有且仅有一个活跃的JobManager，负责整个集群的任务管理和资源管理。JobManager和TaskManager之间通过Actor System进行通信，获取任务执行的情况并通过Actor System将应用的任务执行情况发送给客户端。同时在任务执行过程中，Flink JobManager会触发Checkpoints操作，每个TaskManager节点收到Checkpoint触发指令后，完成Checkpoint操作，所有的Checkpoint协调过程都是在Flink JobManager中完成。当任务完成后，Flink会将任务执行的信息反馈给客户端，并且释放掉TaskManager中的资源以供下一次提交任务使用。

（3）TaskManager
TaskManager相当于整个集群的Slave节点，负责具体的任务执行和对应任务在每个节点上的资源申请与管理。客户端通过将编写好的Flink应用编译打包，提交到JobManager，然后JobManager会根据已经注册在JobManager中TaskManager的资源情况，将任务分配给有资源的TaskManager节点，然后启动并运行任务。TaskManager从JobManager接收需要部署的任务，然后使用Slot资源启动Task，建立数据接入的网络连接，接收数据并开始数据处理。同时TaskManager之间的数据交互都是通过数据流的方式进行的。

Flink的任务运行其实是采用多线程的方式，在多个任务和Task之间通过TaskSlot方式共享系统资源，每个TaskManager中通过管理多个TaskSlot资源池进行对资源进行有效管理。

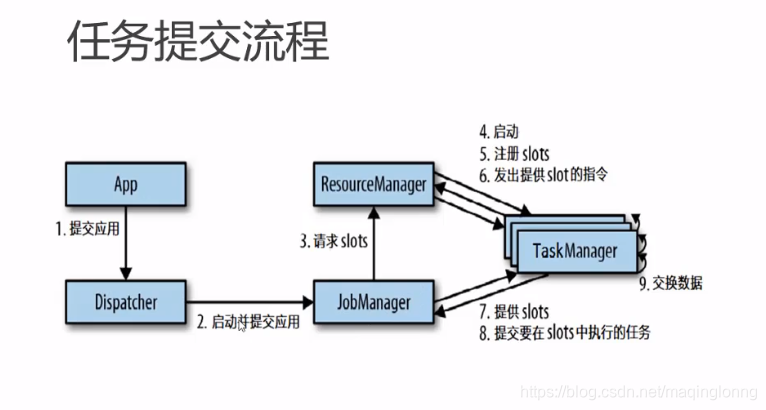

1.5 任务提交与运行组件
