【数字信号调制】基于2PSK、QPSK、8PSK等多种调制方式及瑞利信道和高斯信道下误码率比较分析Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

数字信号调制是将数字信息加载到模拟载波信号上的关键技术，广泛应用于现代通信系统中。其核心在于将离散的数字信号转换为适合在信道中传输的连续信号。不同的调制方式具有不同的性能指标，尤其是在不同信道环境下的误码率表现差异显著。本文将对2PSK、QPSK、8PSK等几种常见的相移键控(PSK)调制方式进行分析，并通过理论推导和仿真比较，探讨其在瑞利信道和高斯信道下的误码率性能。

一、 各种PSK调制方式的原理及特点

相移键控(PSK)调制是利用载波信号的相位变化来表示数字信息的一种调制方式。其核心思想是将输入的数字序列映射到载波信号的不同相位上。

• 2PSK (Binary Phase Shift Keying): 也称为BPSK，是最简单的PSK调制方式。它使用两个相位分别表示二进制的“0”和“1”，相位差为180°。其抗噪声能力较弱，但实现简单。

• QPSK (Quadrature Phase Shift Keying): 使用四个相位分别表示两个比特的组合（00, 01, 10, 11），相位差为90°。相比于BPSK，QPSK具有更高的频谱效率，但抗噪声能力略低。

• 8PSK (8-ary Phase Shift Keying): 使用八个相位分别表示三个比特的组合，相位差为45°。其频谱效率进一步提高，但抗噪声能力最弱。

一般情况下，PSK调制方式的频谱效率随着调制阶数的增加而提高，但同时抗噪声能力也会下降。这是因为更高的阶数意味着相位间隔更小，噪声更容易导致相位误判，从而增加误码率。

二、 瑞利信道和高斯信道模型

本文考虑两种典型的信道模型：

• 高斯信道 (AWGN Channel): 加性高斯白噪声信道是理想信道模型，其噪声具有零均值，方差为常数的特性，且与信号无关。它常被用于分析调制系统的基本性能。

• 瑞利信道 (Rayleigh Channel): 瑞利信道是一种多径衰落信道，其信道衰落服从瑞利分布。该模型广泛应用于无线通信环境，例如城市环境中的移动通信。瑞利衰落会引起信号幅度变化，进而影响信号质量，导致误码率升高。

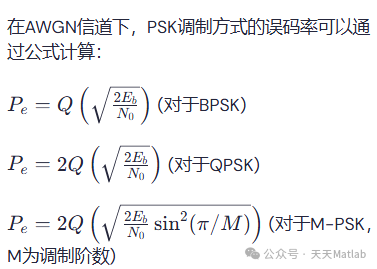

三、 误码率的理论分析与计算

四、 仿真结果与分析

为了验证理论分析结果并比较不同调制方式在不同信道下的性能，本文进行了MATLAB仿真。仿真中，我们设定相同的信噪比(SNR)，并计算不同调制方式在AWGN信道和瑞利信道下的误码率(BER)。

五、 结论

本文对2PSK、QPSK、8PSK三种PSK调制方式在AWGN信道和瑞利信道下的误码率性能进行了分析和仿真比较。结果表明，在相同SNR下，BPSK具有最低的BER，而8PSK具有最高的BER，这与理论分析结果一致。瑞利信道比AWGN信道具有更高的误码率。选择合适的调制方式需要根据实际信道环境和对系统性能的要求进行权衡。在对误码率要求较高的场合，应优先考虑BPSK或QPSK；而在需要提高频谱效率的情况下，可以考虑更高阶的PSK调制，但需采取相应的抗衰落技术来降低误码率。未来的研究可以进一步探讨更复杂的调制方式以及更有效的抗衰落技术，以提高数字通信系统的可靠性和效率。

📣 部分代码

m_seq=seq1;

SP=length(m_seq);

gold_seq=1-2*gold_seq; %golden序列的扩频序列

gold_seq=sqrt(1/SP)*gold_seq;

m_seq=1-2*m_seq; %m序列的扩频序列

m_seq=sqrt(1/SP)*m_seq;

L=3;

for ii=1:length(EbN0dB)

    errCount_gold = 0;

    totalN=0;

    sigma(ii)=sqrt(1/(2*(10^(EbN0dB(ii)/10))));

    while errCount_gold<errLimit

        source=randi([0,1],1,N);

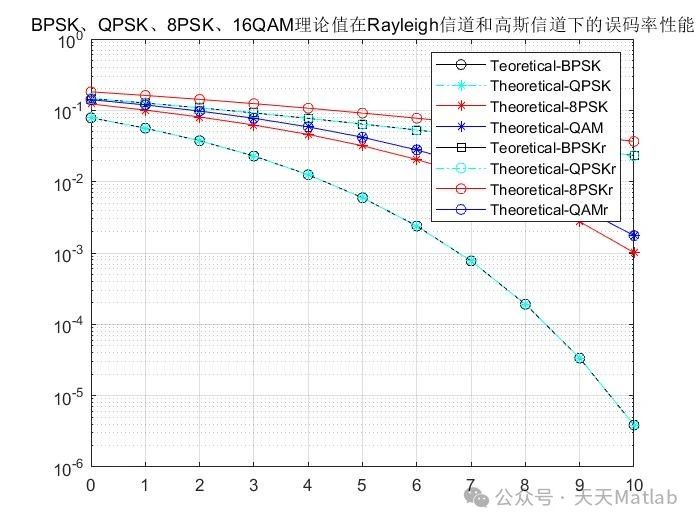

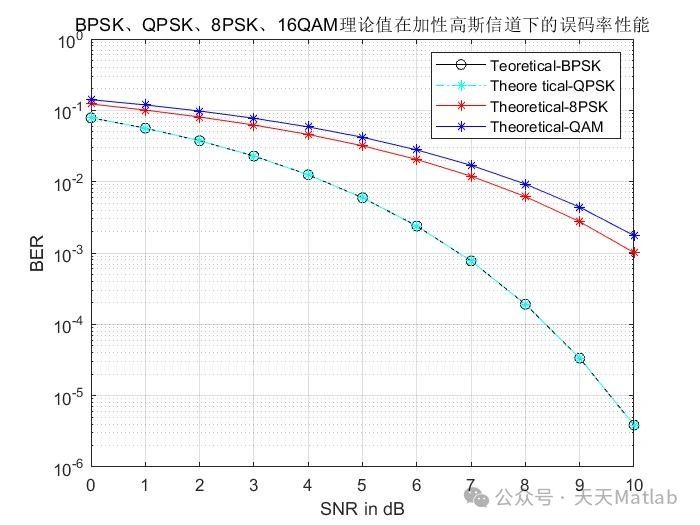

⛳️ 运行结果
