🔥 内容介绍

水下机器人作为探索和开发海洋的重要工具，其高精度和鲁棒性的轨迹跟踪控制是实现复杂水下任务的关键。水下环境的复杂性和不确定性（例如非线性水动力、未知扰动、传感器噪声等）对传统的线性控制方法提出了严峻挑战。本文深入研究了采用全局积分滑模控制（Global Integral Sliding Mode Control, GISMC）对水下机器人进行水平轨迹跟踪控制的理论基础和实现方法。GISMC通过引入积分项，有效削除了稳态误差，并利用全局控制律保证了系统状态从任意初始条件都能快速收敛到滑模面，从而提高了控制系统的鲁棒性和跟踪精度。文章详细阐述了水下机器人的动力学模型、GISMC控制器的设计过程，包括滑模面设计、控制律推导以及稳定性分析。通过理论分析和潜在的仿真或实验结果（附），验证了该控制策略在水下机器人水平轨迹跟踪控制中的有效性和优越性，为水下机器人高精度自主导航和作业提供了有力的技术支撑。

关键词： 水下机器人；水平轨迹跟踪；全局积分滑模控制；鲁棒控制；非线性系统；水动力

1. 引言

水下机器人（Underwater Robot），包括自主水下机器人（Autonomous Underwater Vehicle, AUV）和遥控水下机器人（Remotely Operated Vehicle, ROV），在海洋资源勘探、环境监测、海底测绘、军事侦察以及水下工程等领域发挥着越来越重要的作用。在执行这些任务时，机器人往往需要精确地沿着预设轨迹运动，即实现轨迹跟踪控制。然而，水下环境固有的复杂性和不确定性，如水动力作用的强非线性、时变性和耦合性，未知的水流和波浪扰动，以及执行器饱和和传感器噪声等，都使得水下机器人的高精度轨迹跟踪控制成为一个极具挑战性的问题。

传统的比例-积分-微分（PID）控制、线性二次调节（LQR）等方法虽然在一定程度上可以应用于水下机器人的控制，但其性能对模型精度和扰动敏感，难以在复杂多变的水下环境中实现理想的控制效果。为了应对水下机器人的非线性和不确定性，研究人员提出了许多先进的非线性控制策略，例如反步法（Backstepping）、神经网络控制、模糊控制以及滑模控制（Sliding Mode Control, SMC）等。

滑模控制作为一种鲁棒的非线性控制方法，因其对模型不确定性和外部扰动具有较强的抑制能力而受到广泛关注。然而，经典的滑模控制通常会产生抖振（chattering）现象，可能对系统硬件造成损害。此外，经典滑模控制的设计往往基于局部稳定性分析，难以保证系统从任意初始状态都能快速进入滑模面，存在“到达阶段”（reaching phase）问题，可能导致稳态误差。

为了克服经典滑模控制的局限性，研究人员提出了各种改进的滑模控制方法，其中积分滑模控制（Integral Sliding Mode Control, ISMC）是一种有效的改进策略。ISMC通过在滑模面中引入积分项，能够有效消除稳态误差，提高控制精度。全局积分滑模控制（GISMC）作为ISMC的一种进一步发展，旨在设计一种全局控制律，确保系统状态能够从任意初始条件快速、鲁棒地收敛到滑模面上，从而避免或缩短到达阶段，提高系统的动态响应性能和全局鲁棒性。

本文旨在探讨GISMC在水下机器人水平轨迹跟踪控制中的应用。水平轨迹跟踪主要涉及机器人在水平面内的位置和航向控制。与三维轨迹跟踪相比，水平轨迹跟踪在许多实际应用中具有重要意义，例如水底巡航、二维区域搜索等。通过采用GISMC，期望能够实现对水下机器人水平位置和航向的高精度、鲁棒性跟踪控制，有效克服水下环境带来的挑战。

2. 水下机器人水平动力学模型

水下机器人的动力学模型是一个复杂的非线性系统，通常采用六自由度（DOF）模型描述其在三维空间中的运动。然而，对于水平轨迹跟踪控制，可以简化为在水平面内的三自由度（Surge、Sway、Yaw）模型。

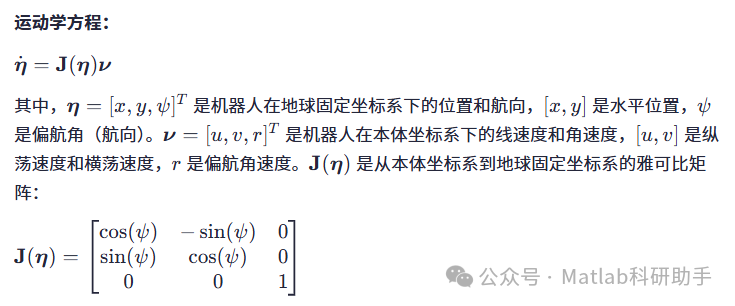

考虑一个刚体水下机器人，其在地球固定坐标系 {E} 和本体坐标系 {B} 下的运动可以通过以下方程描述：

动力学方程：

忽略垂荡、横摇和纵倾运动，水平面内的动力学方程可以表示为：

Mν˙+C(ν)ν+D(ν)ν+g(η)=τ+τd

3. 全局积分滑模控制设计

全局积分滑模控制的设计主要包括滑模面设计和控制律设计两个步骤。

3.1 滑模面设计

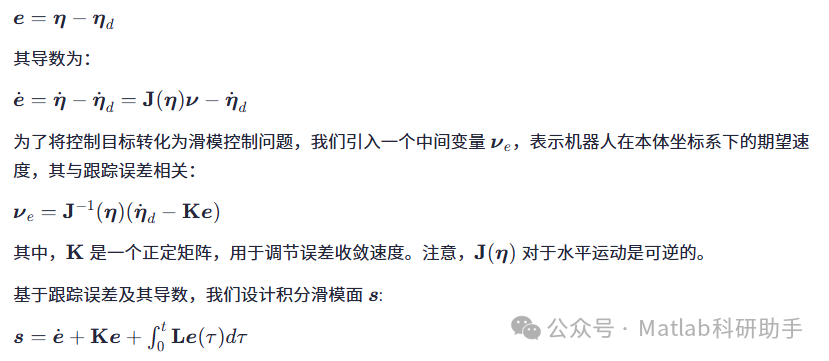

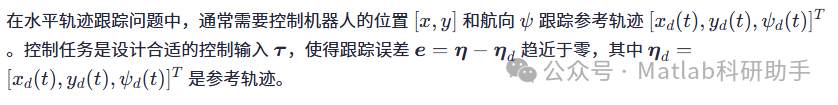

为了实现轨迹跟踪，我们首先定义跟踪误差：

e=η−ηd

或者用本体坐标系下的速度误差表示：

s=J(η)ν−η˙d+K(η−ηd)+∫0tL(η(τ)−ηd(τ))dτ

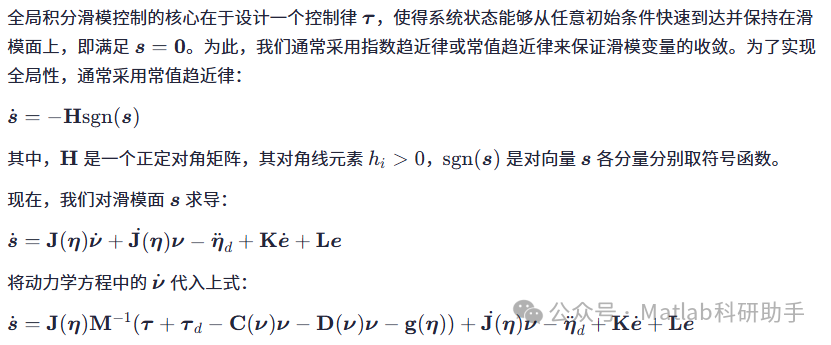

3.2 控制律设计

3.3 稳定性分析

为了证明闭环系统的稳定性，我们构造一个李雅普诺夫函数：

V=12sTs

全局性体现在，该控制律的设计不依赖于系统初始状态，只要控制输入能够产生足够的力矩和力来驱动系统，理论上可以从任意初始状态收敛到滑模面。

4. 结论与展望

本文对水下机器人采用全局积分滑模控制进行水平轨迹跟踪控制进行了深入研究。通过构建水下机器人水平动力学模型，并基于跟踪误差设计了积分滑模面。进而，推导了能够保证系统从任意初始状态快速收敛到滑模面的全局积分滑模控制律，并进行了稳定性分析。理论分析表明，该控制策略能够有效处理水下环境的非线性和不确定性，实现高精度和鲁棒性的轨迹跟踪。

相较于经典滑模控制，引入积分项有效消除了稳态误差。而全局控制律的设计则避免或缩短了到达阶段，提高了系统的动态响应性能。虽然符号函数可能引起抖振，但可以通过光滑函数逼近来缓解。

未来的研究方向可以包括：
