K8S实战

核心概念

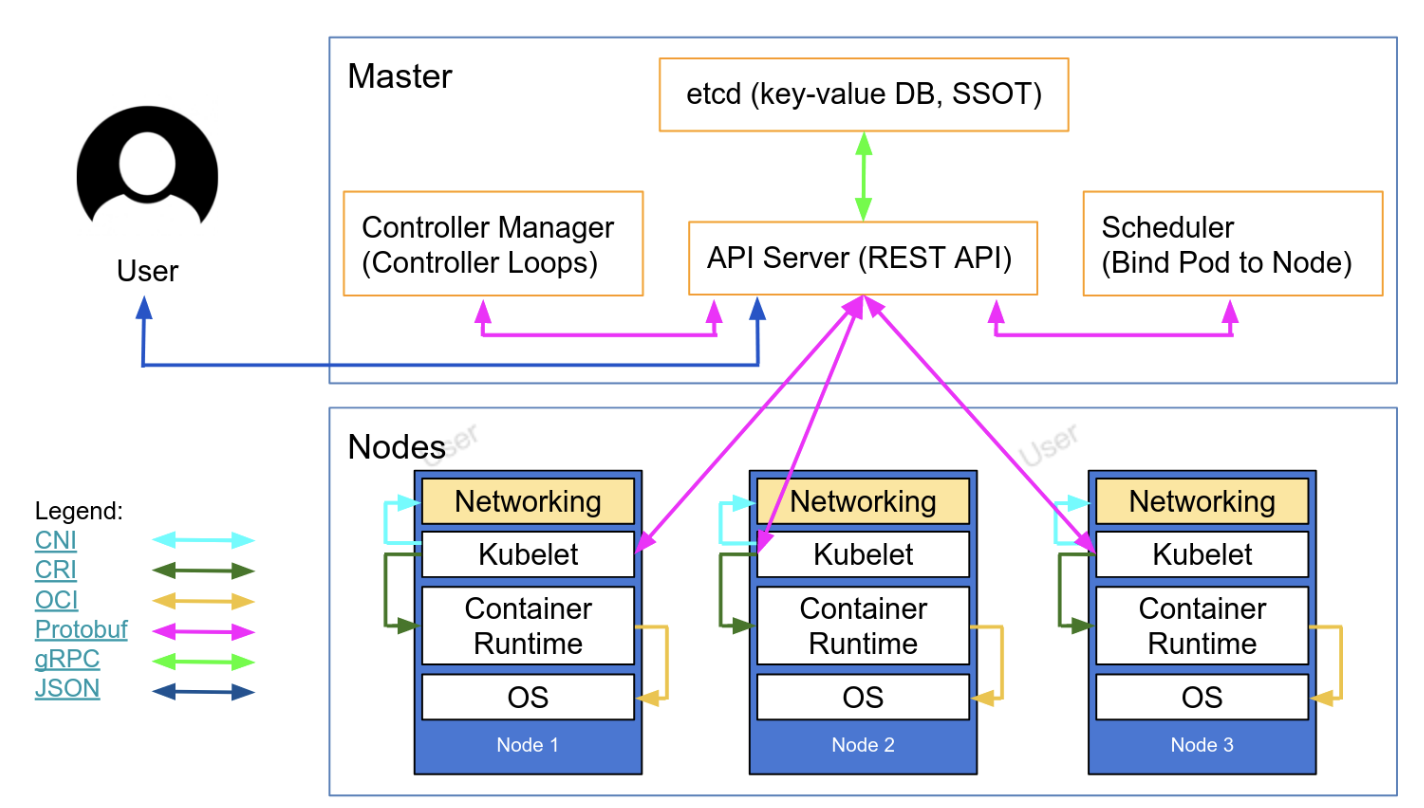

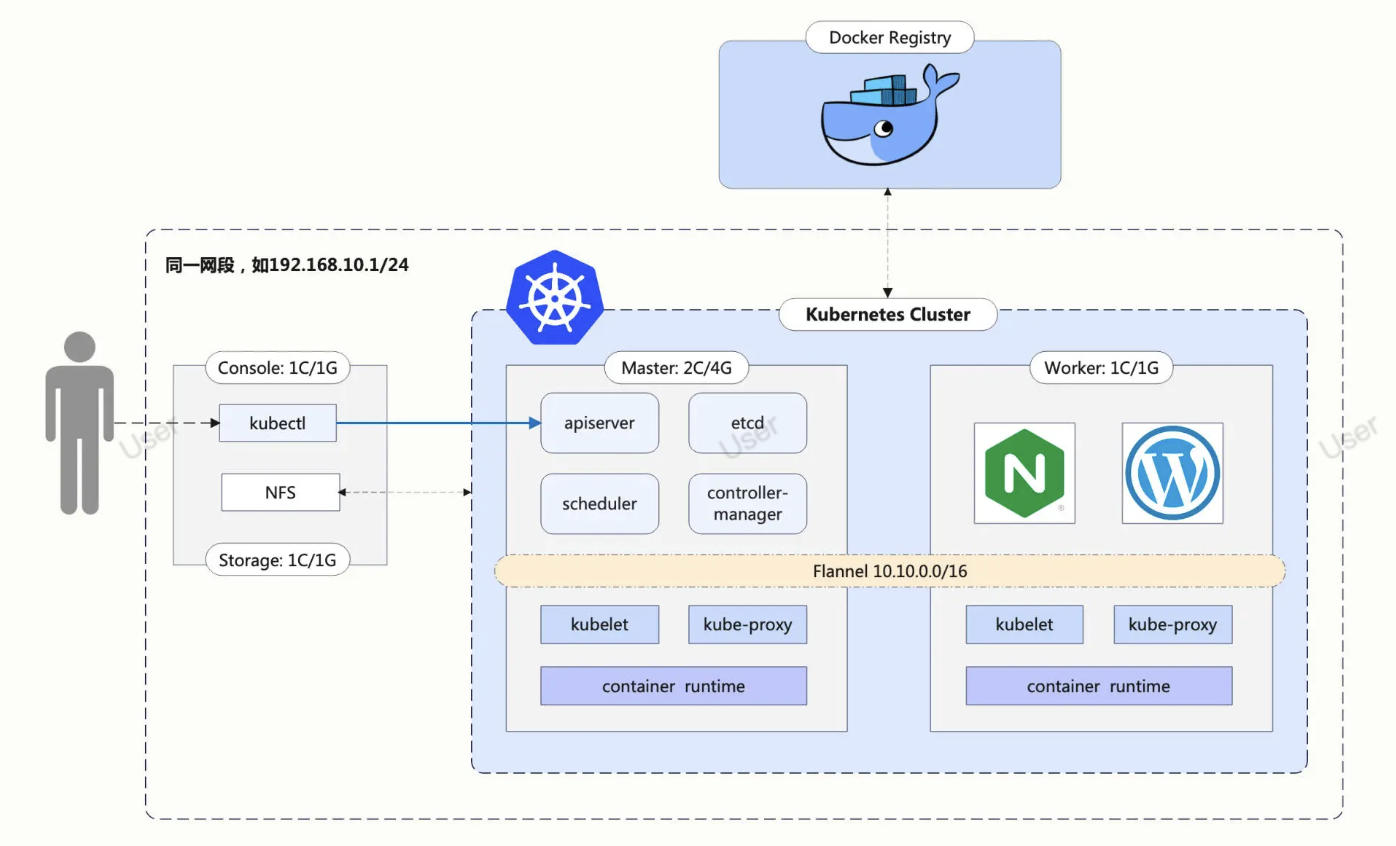

架构

Kubernetes把集群里的计算资源定义为节点（Node），其中又划分成控制面和数据面两类。

• 控制面是Master节点，负责管理集群和运维监控应用，里面的核心组件是apiserver、etcd、scheduler、controller-manager。
• 数据面是Worker节点，受Master节点的管控，里面的核心组件是kubelet、kube-proxy、container-runtime。

busy-pod.yml 文件定义

apiVersion: v1
kind: Pod
metadata:
  name: busy-pod
  labels:
    owner: chrono
    env: demo
    region: north
    tier: back
spec:
  containers:
  - image: busybox:latest
    name: busy
    imagePullPolicy: IfNotPresent
    env:
      - name: os
        value: "ubuntu"
      - name: debug
        value: "on"
    command:
      - /bin/echo
    args:
      - "$(os), $(debug)"

• ports：列出容器对外暴露的端口，和Docker的 -p 参数有点像。
• imagePullPolicy：指定镜像的拉取策略，可以是Always/Never/IfNotPresent，一般默认是IfNotPresent，也就是说只有本地不存在才会远程拉取镜像，可以减少网络消耗。
• env：定义Pod的环境变量，和Dockerfile里的 ENV 指令有点类似，但它是运行时指定的，更加灵活可配置。
• command：定义容器启动时要执行的命令，相当于Dockerfile里的 ENTRYPOINT 指令。
• args：它是command运行时的参数，相当于Dockerfile里的 CMD 指令，这两个命令和Docker的含义不同，要特别注意。

用yml操作pod

//创建
kubectl apply -f busy-pod.yml
//删除
kubectl delete -f busy-pod.yml
kubectl delete pod busy-pod
//查看pod日志
kubectl logs busy-pod
//查看Pod列表和运行状态
kubectl get pod
//检查pod的详细状态
kubectl describe pod busy-pod
//拷贝本地文件到pod(拷贝进Pod的“/tmp”目录里)
echo 'aaa' > a.txt
kubectl cp a.txt ngx-pod:/tmp
//进入pod内部
kubectl exec -it ngx-pod -- sh

ConfigMap/Secret

一类是明文配置，也就是不保密，可以任意查询修改，比如服务端口、运行参数、文件路径等等。
另一类则是机密配置，由于涉及敏感信息需要保密，不能随便查看，比如密码、密钥、证书等等。

ConfigMap

用命令 kubectl create 来创建一个ConfigMap的YAML样板

export out="--dry-run=client -o yaml"        # 定义Shell变量
kubectl create cm info $out

生成的样板文件如下

apiVersion: v1
kind: ConfigMap
metadata:
  creationTimestamp: null
  name: info

因为ConfigMap存储的是配置数据，是静态的字符串，并不是容器，所以它们就不需要用“spec”字段来说明运行时的“规格”

生成带有“data”字段的YAML样板
需要在 kubectl create 后面多加一个参数 --from-literal ，表示从字面值生成一些数据，注意，因为在ConfigMap里的数据都是Key-Value结构，所以 --from-literal 参数需要使用 k=v 的形式。

kubectl create cm info --from-literal=k=v $out

生成的样板文件

apiVersion: v1
data:
  k: v
kind: ConfigMap
metadata:
  creationTimestamp: null
  name: info

创建ConfigMap

kubectl apply -f cm.yml

查看ConfigMap状态

kubectl get cm
kubectl describe cm info

Secret

Kubernetes里Secret对象又细分出很多类，比如：

• 访问私有镜像仓库的认证信息
• 身份识别的凭证信息
• HTTPS通信的证书和私钥
• 一般的机密信息（格式由用户自行解释）

创建一般机密信息模板

kubectl create secret generic user --from-literal=name=root $out

生成的Secret对象模板如下：

apiVersion: v1
data:
  name: cm9vdA==
kind: Secret
metadata:
  creationTimestamp: null
  name: user

“name”值是一串“乱码”，只是做了Base64编码，根本算不上真正的加密
手动用Linux小工具“base64”来对数据编码，然后写入YAML文件，比如：

echo -n "123456" | base64
MTIzNDU2

要注意这条命令里的 echo ，必须要加参数 -n 去掉字符串里隐含的换行符，否则Base64编码出来的字符串就是错误的。
重新编辑Secret的YAML，为它添加两个新的数据，方式可以是参数 --from-literal 自动编码，也可以是自己手动编码：

apiVersion: v1
kind: Secret
metadata:
  name: user

data:
  name: cm9vdA==  # root
  pwd: MTIzNDU2   # 123456
  db: bXlzcWw=    # mysql

创建secret

kubectl apply  -f secret.yml

查看secret

kubectl get secret
kubectl describe secret user

如何在Pod里引用ConfigMap和Secret对象

pod可以使用另一个“valueFrom”字段，从ConfigMap或者Secret对象里获取值，这样就实现了把配置信息以环境变量的形式注入进Pod，也就是配置与应用的解耦。

“valueFrom”字段在YAML里的嵌套层次比较深，初次使用最好看一下 kubectl explain 对它的说明

kubectl explain pod.spec.containers.env.valueFrom

“valueFrom”字段指定了环境变量值的来源，可以是“configMapKeyRef”或者“secretKeyRef”，然后你要再进一步指定应用的ConfigMap/Secret的“name”和它里面的“key”，要当心的是这个**“name”字段是API对象的名字**，而不是Key-Value的名字。

pod引用示范

apiVersion: v1
kind: Pod
metadata:
  name: env-pod

spec:
  containers:
  - env:
      - name: COUNT
        valueFrom:
          configMapKeyRef:
            name: info
            key: count
      - name: GREETING
        valueFrom:
          configMapKeyRef:
            name: info
            key: greeting
      - name: USERNAME
        valueFrom:
          secretKeyRef:
            name: user
            key: name
      - name: PASSWORD
        valueFrom:
          secretKeyRef:
            name: user
            key: pwd

    image: busybox
    name: busy
    imagePullPolicy: IfNotPresent
    command: ["/bin/sleep", "300"]

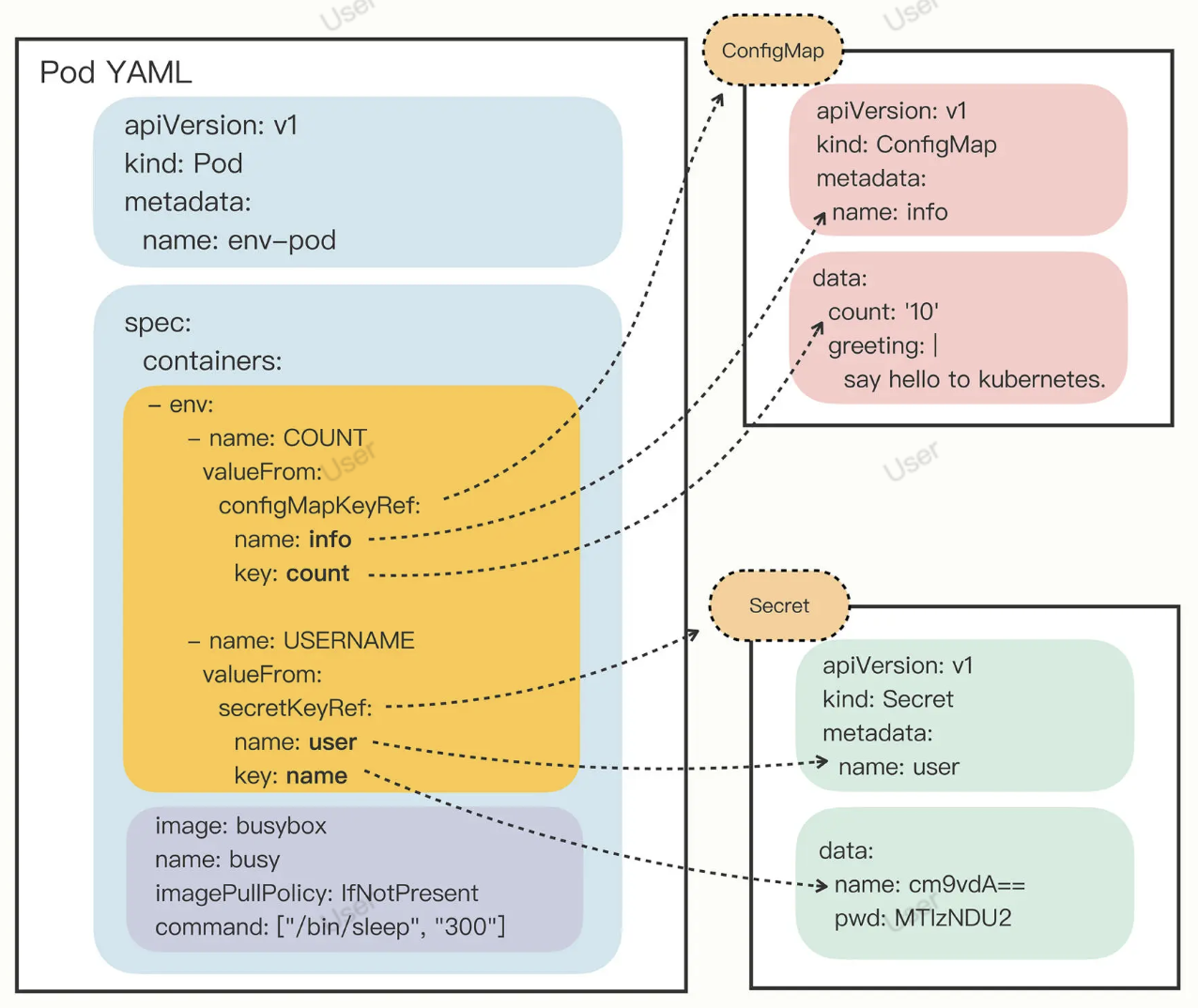

图解引用关系

验证是否生效

kubectl apply -f env-pod.yml
kubectl exec -it env-pod -- sh

echo $COUNT
echo $GREETING
echo $USERNAME $PASSWORD

结果证明Pod对象成功组合了ConfigMap和Secret对象

以Volume的方式使用ConfigMap/Secret

把Pod理解成是一个虚拟机，那么Volume就相当于是虚拟机里的磁盘，Pod“挂载（mount）”多个Volume，里面存放供Pod访问的数据

在Pod里挂载Volume很容易，只需要在“spec”里增加一个“volumes”字段，然后再定义卷的名字和引用的ConfigMap/Secret就可以了。要注意的是Volume属于Pod，不属于容器，所以它和字段“containers”是同级的，都属于“spec”。

定义两个Volume，分别引用ConfigMap和Secret，名字是 cm-vol 和 sec-vol：

spec:
  volumes:
  - name: cm-vol
    configMap:
      name: info
  - name: sec-vol
    secret:
      secretName: user

定义volumeMounts，可以把定义好的Volume挂载到容器里的某个路径下，所以需要在里面用“mountPath”“name”明确地指定挂载路径和Volume的名字。

containers:
  - volumeMounts:
    - mountPath: /tmp/cm-items
      name: cm-vol
    - mountPath: /tmp/sec-items
      name: sec-vol

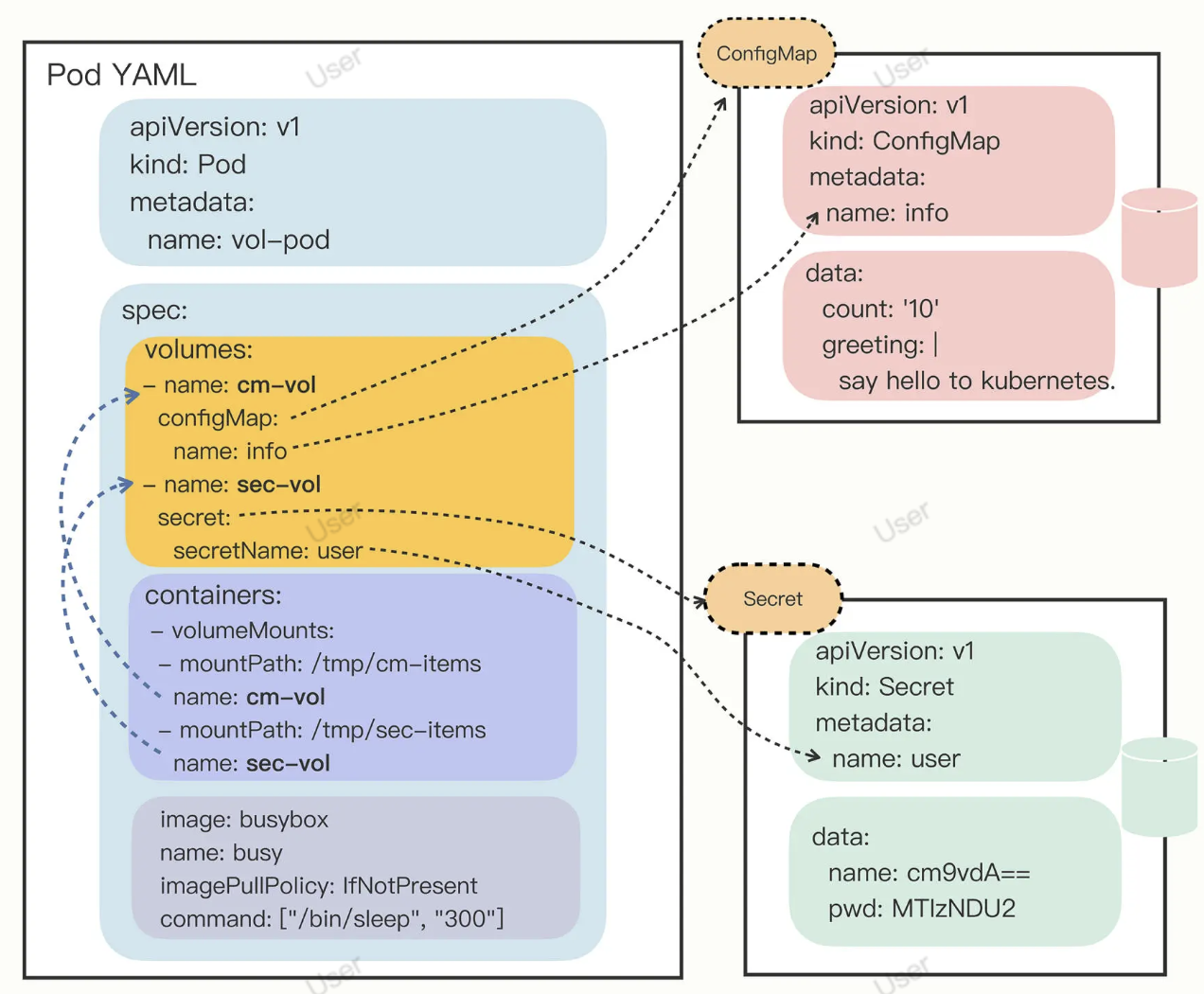

图解定义关系

pod的完整YAML如下

apiVersion: v1
kind: Pod
metadata:
  name: vol-pod

spec:
  volumes:
  - name: cm-vol
    configMap:
      name: info
  - name: sec-vol
    secret:
      secretName: user

  containers:
  - volumeMounts:
    - mountPath: /tmp/cm-items
      name: cm-vol
    - mountPath: /tmp/sec-items
      name: sec-vol

    image: busybox
    name: busy
    imagePullPolicy: IfNotPresent
    command: ["/bin/sleep", "300"]

创建以及查看

kubectl apply -f vol-pod.yml
kubectl get pod
kubectl exec -it vol-pod -- sh

单点K8s搭建WordPress网站

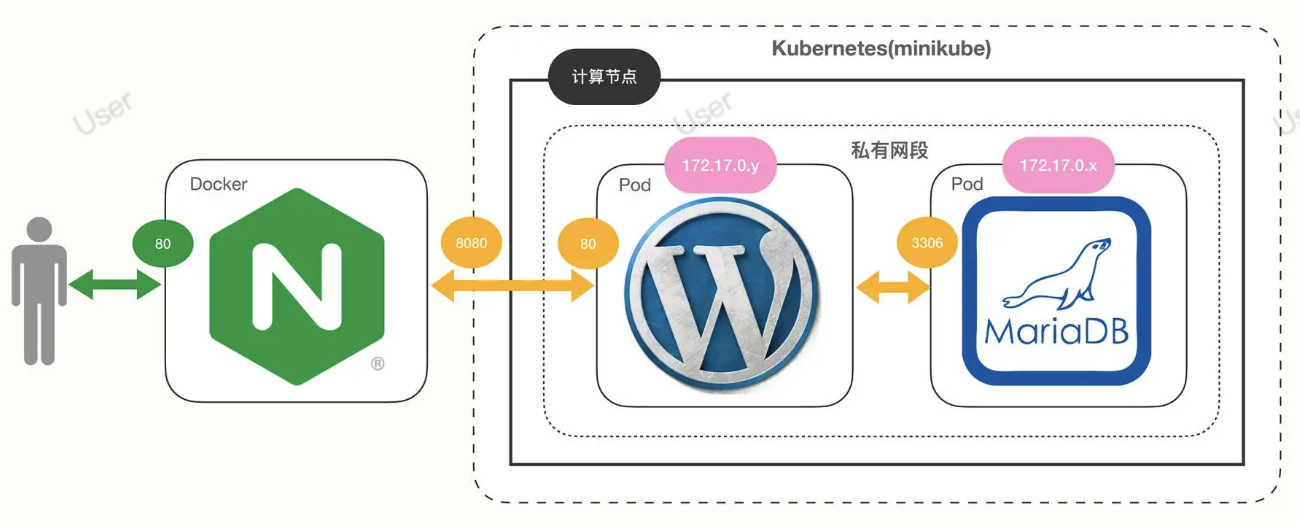

整体调用链路

第一步：编排MariaDB对象

定义一个 maria-cm 对象

apiVersion: v1
kind: ConfigMap
metadata:
  name: maria-cm

data:
  DATABASE: 'db'
  USER: 'mch'
  PASSWORD: '0000'
  ROOT_PASSWORD: '0000'

定义一个maria-pod对象

apiVersion: v1
kind: Pod
metadata:
  name: maria-pod
  labels:
    app: wordpress
    role: database

spec:
  containers:
  - image: mariadb:10
    name: maria
    imagePullPolicy: IfNotPresent
    ports:
    - containerPort: 3306

    envFrom:
    - prefix: 'MARIADB_'
      configMapRef:
        name: maria-cm

注意：这里使用了一个新的字段“envFrom”，这是因为ConfigMap里的信息比较多，如果用 env.valueFrom 一个个地写会非常麻烦，容易出错，而 envFrom 可以一次性地把ConfigMap里的字段全导入进Pod，并且能够指定变量名的前缀（即这里的 MARIADB_），非常方便。

创建pod

kubectl apply -f mariadb-pod.yml
kubectl get pod -o wide

第二步：编排WordPress对象

定义wp-cm.yml

apiVersion: v1
kind: ConfigMap
metadata:
  name: wp-cm

data:
  HOST: '172.17.0.2'
  USER: 'mch'
  PASSWORD: '0000'
  NAME: 'db'

注意：“HOST”字段，它必须是MariaDB Pod的IP地址，如果不写正确WordPress会无法正常连接数据库。

定义wp-pod.yml

apiVersion: v1
kind: Pod
metadata:
  name: wp-pod
  labels:
    app: wordpress
    role: website

spec:
  containers:
  - image: wordpress:5
    name: wp-pod
    imagePullPolicy: IfNotPresent
    ports:
    - containerPort: 80

    envFrom:
    - prefix: 'WORDPRESS_DB_'
      configMapRef:
        name: wp-cm

创建pod

kubectl apply -f wp-pod.yml
kubectl get pod -o wide

第三步: 为WordPress Pod映射端口号，让它在集群外可见

kubectl port-forward wp-pod 8080:80 &

注意在命令的末尾使用了一个 & 符号，让端口转发工作在后台进行，这样就不会阻碍我们后续的操作。

如果想关闭端口转发，需要敲命令 fg ，它会把后台的任务带回到前台，然后就可以简单地用“Ctrl + C”来停止转发了。

第四步：创建反向代理的Nginx，让网站对外提供服务

这是因为WordPress网站使用了URL重定向，直接使用“8080”会导致跳转故障，所以为了让网站正常工作，还应该在Kubernetes之外启动Nginx反向代理，保证外界看到的仍然是“80”端口号。（这里的细节和我们的课程关系不大，感兴趣的同学可以留言提问讨论）

Nginx的配置文件目标地址变成了“127.0.0.1:8080”，它就是我们在第三步里用 kubectl port-forward 命令创建的本地地址

server {
  listen 80;
  default_type text/html;

  location / {
      proxy_http_version 1.1;
      proxy_set_header Host $host;
      proxy_pass http://127.0.0.1:8080;
  }
}

运行nginx代理

docker run -d --rm \
    --net=host \
    -v /tmp/proxy.conf:/etc/nginx/conf.d/default.conf \
    nginx:alpine

第五步 查看网站

地址：虚拟机ip(我这里是“http://192.168.10.208”)

用kubeadm搭建K8s集群

引用文章： https://blog.csdn.net/xuezhiwu001/article/details/128444657?spm=1001.2014.3001.5501

Deploymen

创建了一个名字叫 ngx-dep 的对象，使用的镜像是 nginx:alpine：

export out="--dry-run=client -o yaml"
kubectl create deploy ngx-dep --image=nginx:alpine $out

模板样式

apiVersion: apps/v1
kind: Deployment
metadata:
  creationTimestamp: null
  labels:
    app: ngx-dep
  name: ngx-dep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ngx-dep
  strategy: {}
  template:
    metadata:
      creationTimestamp: null
      labels:
        app: ngx-dep
    spec:
      containers:
      - image: nginx:alpine
        name: nginx
        resources: {}
status: {}

selector，它的作用是“筛选”出要被Deployment管理的Pod对象，下属字段“matchLabels”定义了Pod对象应该携带的label，它必须和“template”里Pod定义的“labels”完全相同，否则Deployment就会找不到要控制的Pod对象，apiserver也会告诉你YAML格式校验错误无法创建

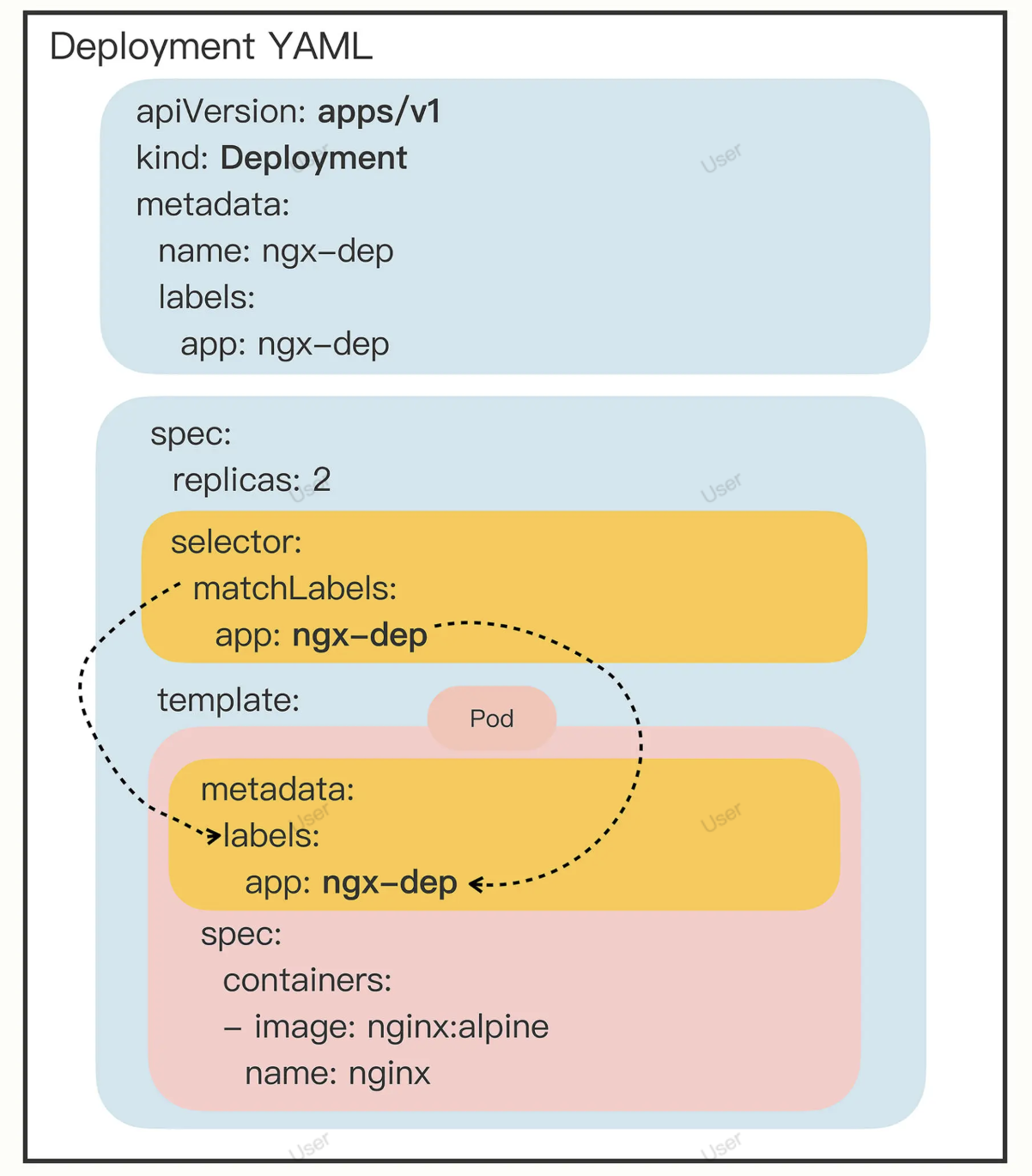

理解Deployment与被它管理的Pod的组合关系

kubectl操作Deployment

//创建
kubectl apply -f deploy.yml
//查看Deployment的状态
kubectl get deploy
//删除其中一个pod
kubectl delete pod ngx-dep-6796688696-jm6tt
//应用扩容到5个
kubectl scale --replicas=5 deploy ngx-dep

DaemonSet

在线业务API对象，它会在Kubernetes集群的每个节点上都运行一个Pod，就好像是Linux系统里的“守护进程”（Daemon）

• 网络应用（如kube-proxy），必须每个节点都运行一个Pod，否则节点就无法加入Kubernetes网络。
• 监控应用（如Prometheus），必须每个节点都有一个Pod用来监控节点的状态，实时上报信息。
• 日志应用（如Fluentd），必须在每个节点上运行一个Pod，才能够搜集容器运行时产生的日志数据。
• 安全应用，同样的，每个节点都要有一个Pod来执行安全审计、入侵检查、漏洞扫描等工作。

DaemonSet的目标是在集群的每个节点上运行且仅运行一个Pod，就好像是为节点配上一只“看门狗”，忠实地“守护”着节点

DaemonSet的YAML示例

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: redis-ds
  labels:
    app: redis-ds

spec:
  selector:
    matchLabels:
      name: redis-ds

  template:
    metadata:
      labels:
        name: redis-ds
    spec:
      containers:
      - image: redis:5-alpine
        name: redis
        ports:
        - containerPort: 6379

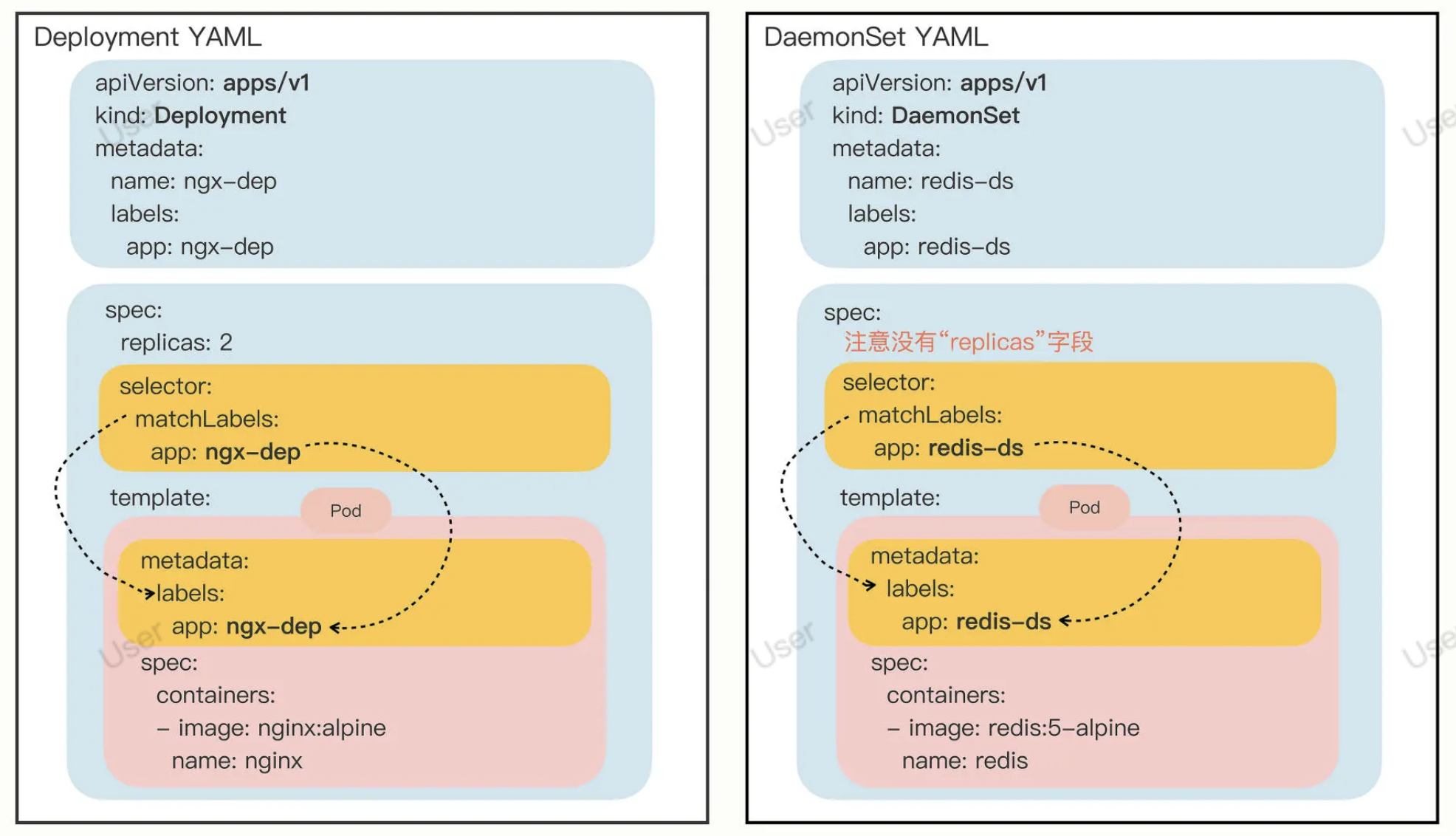

DaemonSet与Deployment的差异

kubectl操作DaemonSet

//创建
kubectl apply -f ds.yml
//查看Deployment的状态
kubectl get daemonset
//发现master没有这个pod
kubectl get pod -o wide

污点（taint）和容忍度（toleration）
可以用 kubectl describe node 来查看Master和Worker的状态：

kubectl describe node master

Name:     master
Roles:    control-plane,master
...
Taints:   node-role.kubernetes.io/master:NoSchedule
...

kubectl describe node worker

Name:     worker
Roles:    <none>
...
Taints:   <none>
...

可以看到，Master节点默认有一个 taint，名字是 node-role.kubernetes.io/master，它的效果是 NoSchedule，也就是说这个污点会拒绝Pod调度到本节点上运行，而Worker节点的 taint 字段则是空的。

这正是Master和Worker在Pod调度策略上的区别所在，通常来说Pod都不能容忍任何“污点”，所以加上了 taint 属性的Master节点也就会无缘Pod了。

怎么让DaemonSet在Master节点（或者任意其他节点）上运行了，方法有两种

(一) 是去掉Master节点上的 taint，让Master变得和Worker一样“纯洁无瑕”
去掉Master节点的“NoSchedule”效果，就要用这条命令：

kubectl taint node master node-role.kubernetes.io/master:NoSchedule-

去掉后，用 kubectl get 来查看发现会在Master节点上创建一个“守护”Pod

这种方法修改的是Node的状态，影响面会比较大，可能会导致很多Pod都跑到这个节点上运行，所以我们可以保留Node的“污点”，为需要的Pod添加“容忍度”，只让某些Pod运行在个别节点上，实现“精细化”调度。

用 kubectl taint 命令把Master的“污点”加上：

kubectl taint node master node-role.kubernetes.io/master:NoSchedule

(二) 为Pod添加字段 tolerations，让它能够“容忍”某些“污点”，就可以在任意的节点上运行了

tolerations 是一个数组，里面可以列出多个被“容忍”的“污点”，需要写清楚“污点”的名字、效果。比较特别是要用 operator 字段指定如何匹配“污点”，一般我们都使用 Exists，也就是说存在这个名字和效果的“污点”。

如果我们想让DaemonSet里的Pod能够在Master节点上运行，就要写出这样的一个 tolerations，容忍节点的 node-role.kubernetes.io/master:NoSchedule 这个污点：

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: redis-ds
  labels:
    app: redis-ds

spec:
  selector:
    matchLabels:
      name: redis-ds

  template:
    metadata:
      labels:
        name: redis-ds
    spec:
      containers:
      - image: redis:5-alpine
        name: redis
        ports:
        - containerPort: 6379
      //新增容忍点
      tolerations:
      - key: node-role.kubernetes.io/master
        effect: NoSchedule
        operator: Exists

再重新部署加上了“容忍度”的DaemonSet

kubectl apply -f ds.yml

就会看到DaemonSet仍然有两个Pod，分别运行在Master和Worker节点上

特别说明一下，“容忍度”并不是DaemonSet独有的概念，而是从属于Pod

什么是静态Pod

Kubernetes还支持另外一种叫“静态Pod”的应用部署手段。

“静态Pod”非常特殊，它不受Kubernetes系统的管控，不与apiserver、scheduler发生关系，所以是“静态”的。

但既然它是Pod，也必然会“跑”在容器运行时上，也会有YAML文件来描述它，而唯一能够管理它的Kubernetes组件也就只有在每个节点上运行的kubelet了。

“静态Pod”的YAML文件默认都存放在节点的 /etc/kubernetes/manifests 目录下，它是Kubernetes的专用目录。

下面的这张截图就是Master节点里目录的情况：

可以看到，Kubernetes的4个核心组件apiserver、etcd、scheduler、controller-manager原来都以静态Pod的形式存在的，这也是为什么它们能够先于Kubernetes集群启动的原因

Service

本质上就是一个由kube-proxy控制的四层负载均衡，在TCP/IP协议栈上转发流量

生成Service模板命令

export out="--dry-run=client -o yaml"
kubectl expose deploy ngx-dep --port=80 --target-port=80 $out

模板格式：

apiVersion: v1
kind: Service
metadata:
  creationTimestamp: null
  labels:
    app: ngx-dep
  name: ngx-dep
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: ngx-dep
status:
  loadBalancer: {}

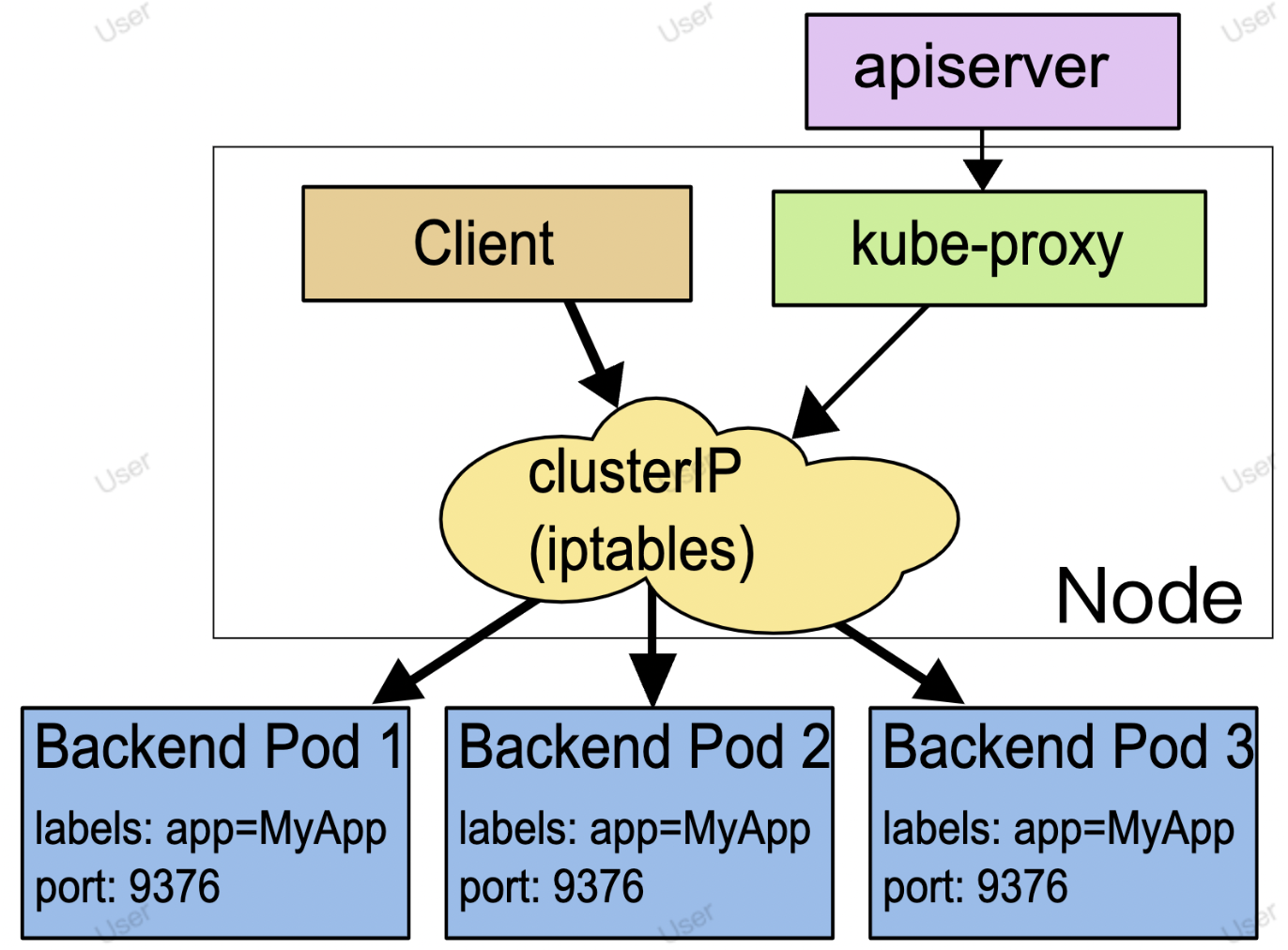

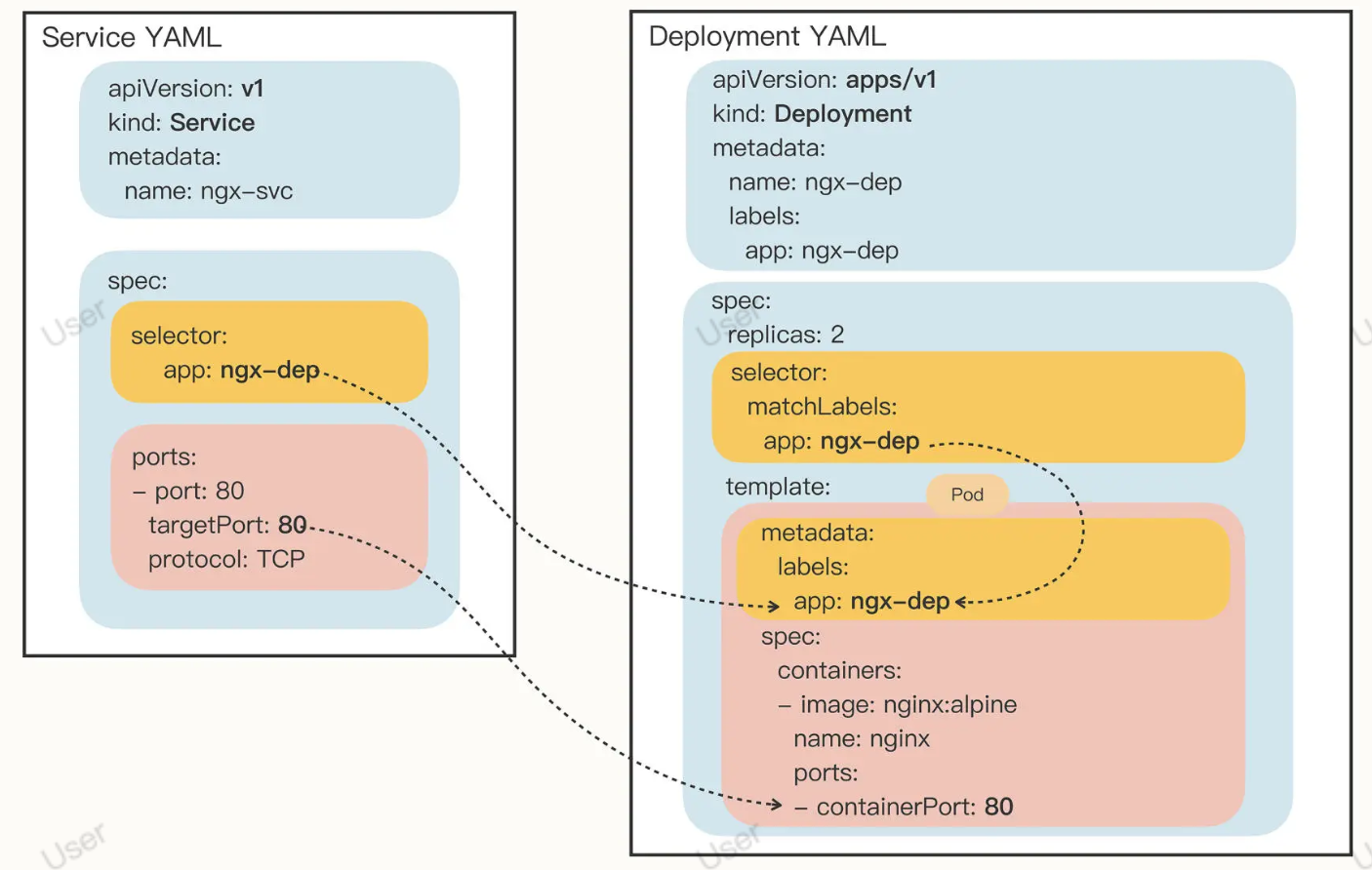

service与引用pod的关系

使用Service实践
(1) 创建一个ConfigMap，定义一个Nginx的配置片段，它会输出服务器的地址、主机名、请求的URI等基本信息

apiVersion: v1
kind: ConfigMap
metadata:
  name: ngx-conf

data:
  default.conf: |
    server {
      listen 80;
      location / {
        default_type text/plain;
        return 200
          'srv : $server_addr:$server_port\nhost: $hostname\nuri : $request_method $host $request_uri\ndate: $time_iso8601\n';
      }
    }

(2) 在Deployment的“template.volumes”里定义存储卷，再用“volumeMounts”把配置文件加载进Nginx容器里

apiVersion: apps/v1
kind: Deployment
metadata:
  name: ngx-dep

spec:
  replicas: 2
  selector:
    matchLabels:
      app: ngx-dep

  template:
    metadata:
      labels:
        app: ngx-dep
    spec:
      volumes:
      - name: ngx-conf-vol
        configMap:
          name: ngx-conf

      containers:
      - image: nginx:alpine
        name: nginx
        ports:
        - containerPort: 80

        volumeMounts:
        - mountPath: /etc/nginx/conf.d
          name: ngx-conf-vol

部署这个Deployment

(3) Service定义

apiVersion: v1
kind: Service
metadata:
  name: ngx-svc

spec:
  selector:
    app: ngx-dep

  ports:
  - port: 80
    targetPort: 80
    protocol: TCP

部署Service

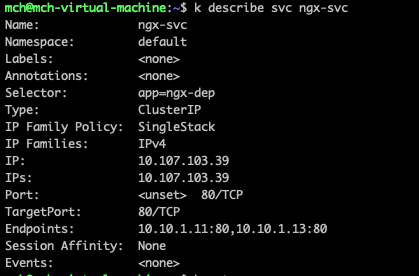

用 kubectl describe describe svc ngx-svc命令查看

查看容器 kubectl get pod -o wide

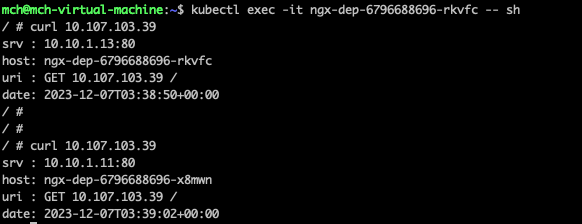

测试Service的负载均衡
进入其中一个pod ,kubectl exec -it ngx-dep-6796688696-rkvfc – sh
用curl访问Service的IP地址，就会看到它把数据转发给后端的Pod，输出信息会显示具体是哪个Pod响应了请求，就表明Service确实完成了对Pod的负载均衡任务

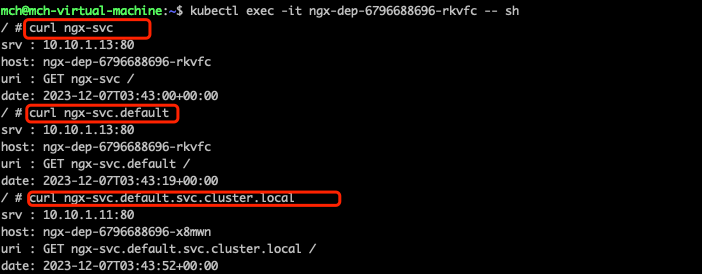

以域名的方式使用Service
Service对象的域名完全形式是“对象.名字空间.svc.cluster.local”，但很多时候也可以省略后面的部分，直接写“对象.名字空间”，甚至“对象名”就足够了，默认会使用对象所在的名字空间（比如这里就是default）

测试 ：进入其中一个pod ，kubectl exec -it ngx-dep-6796688696-rkvfc – sh

(顺便说一下，Kubernetes也为每个Pod分配了域名，形式是“IP地址.名字空间.pod.cluster.local”，但需要把IP地址里的 . 改成 - 。比如地址 10.10.1.87，它对应的域名就是 10-10-1-87.default.pod。）

Service对外暴露服务
Service对象有一个关键字段“type”，分别是“ExternalName”、“LoadBalancer”、“NodePort”、“ClusterIP”，表示Service是哪种类型的负载均衡。

默认的是“ClusterIP”，表示Service的静态IP地址只能在集群内访问，前两种类型一般由云服务商提供，我们的实验环境用不到，所以接下来就重点看“NodePort”这个类型

使用命令 kubectl expose 的时候加上参数 --type=NodePort，或者在YAML里添加字段 type:NodePort，那么Service除了会对后端的Pod做负载均衡之外，还会在集群里的每个节点上创建一个独立的端口，用这个端口对外提供服务，这也正是“NodePort”这个名字的由来。

修改一下Service的YAML文件，加上字段“type”：

apiVersion: v1
...
spec:
  ...
  type: NodePort

然后创建对象，再查看它的状态：

看到“TYPE”变成了“NodePort”
而在“PORT”列里的端口信息也不一样，除了集群内部使用的“80”端口，还多出了一个“30651”端口，这就是Kubernetes在节点上为Service创建的专用映射端口。

因为这个端口号属于节点，外部能够直接访问，所以现在我们就可以不用登录集群节点或者进入Pod内部，直接在集群外使用任意一个节点的IP地址，就能够访问Service和它代理的后端服务了。

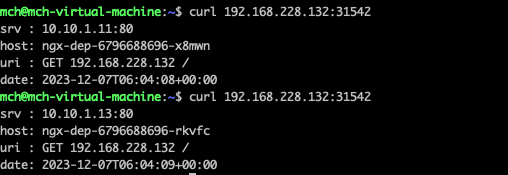

比如我现在所在的服务器是“192.168.228.130”，在这台主机上用curl访问Kubernetes集群的两个节点“192.168.228.132”“192.168.228.133”，就可以得到Nginx Pod的响应数据：

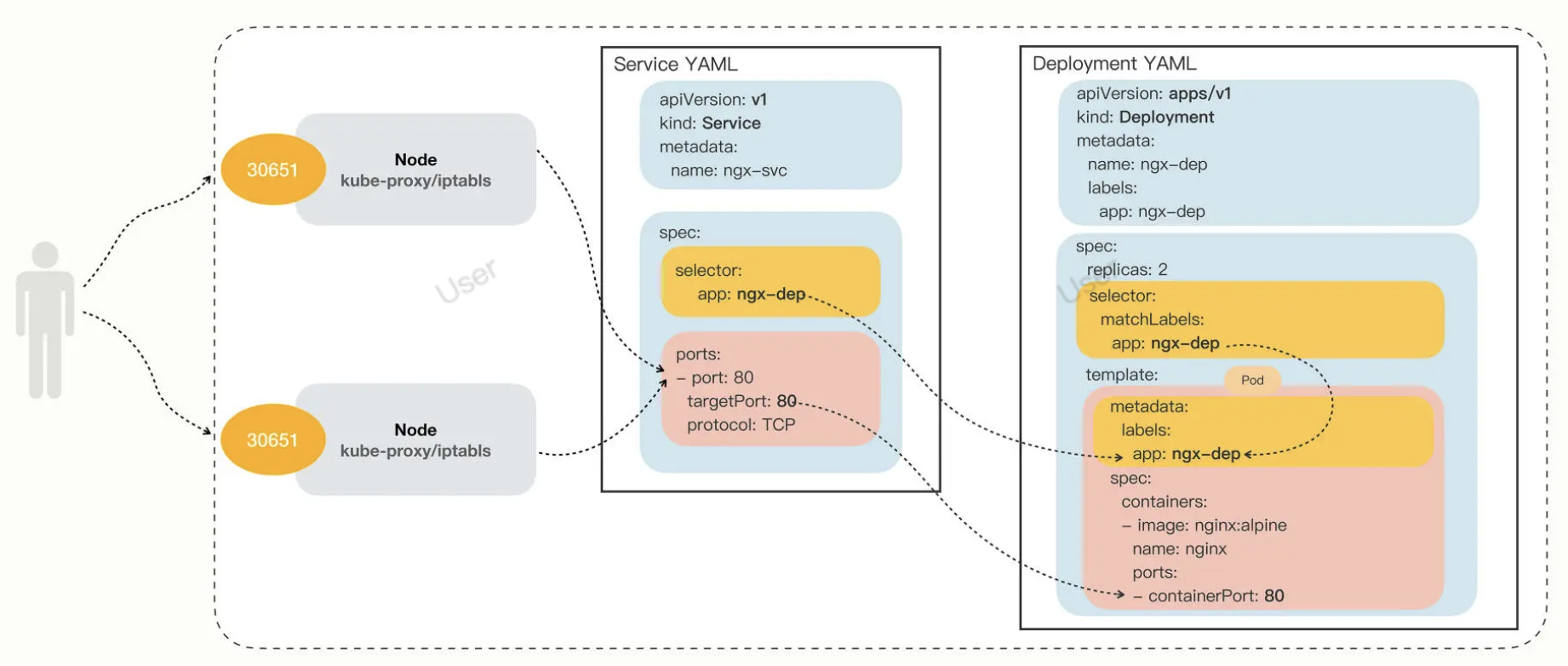

NodePort与Service、Deployment的对应关系如图

缺点

• 第一个缺点是它的端口数量很有限。Kubernetes为了避免端口冲突，默认只在“30000~32767”这个范围内随机分配，只有2000多个，而且都不是标准端口号，这对于具有大量业务应用的系统来说根本不够用。

• 第二个缺点是它会在每个节点上都开端口，然后使用kube-proxy路由到真正的后端Service，这对于有很多计算节点的大集群来说就带来了一些网络通信成本，不是特别经济。

• 第三个缺点，它要求向外界暴露节点的IP地址，这在很多时候是不可行的，为了安全还需要在集群外再搭一个反向代理，增加了方案的复杂度。

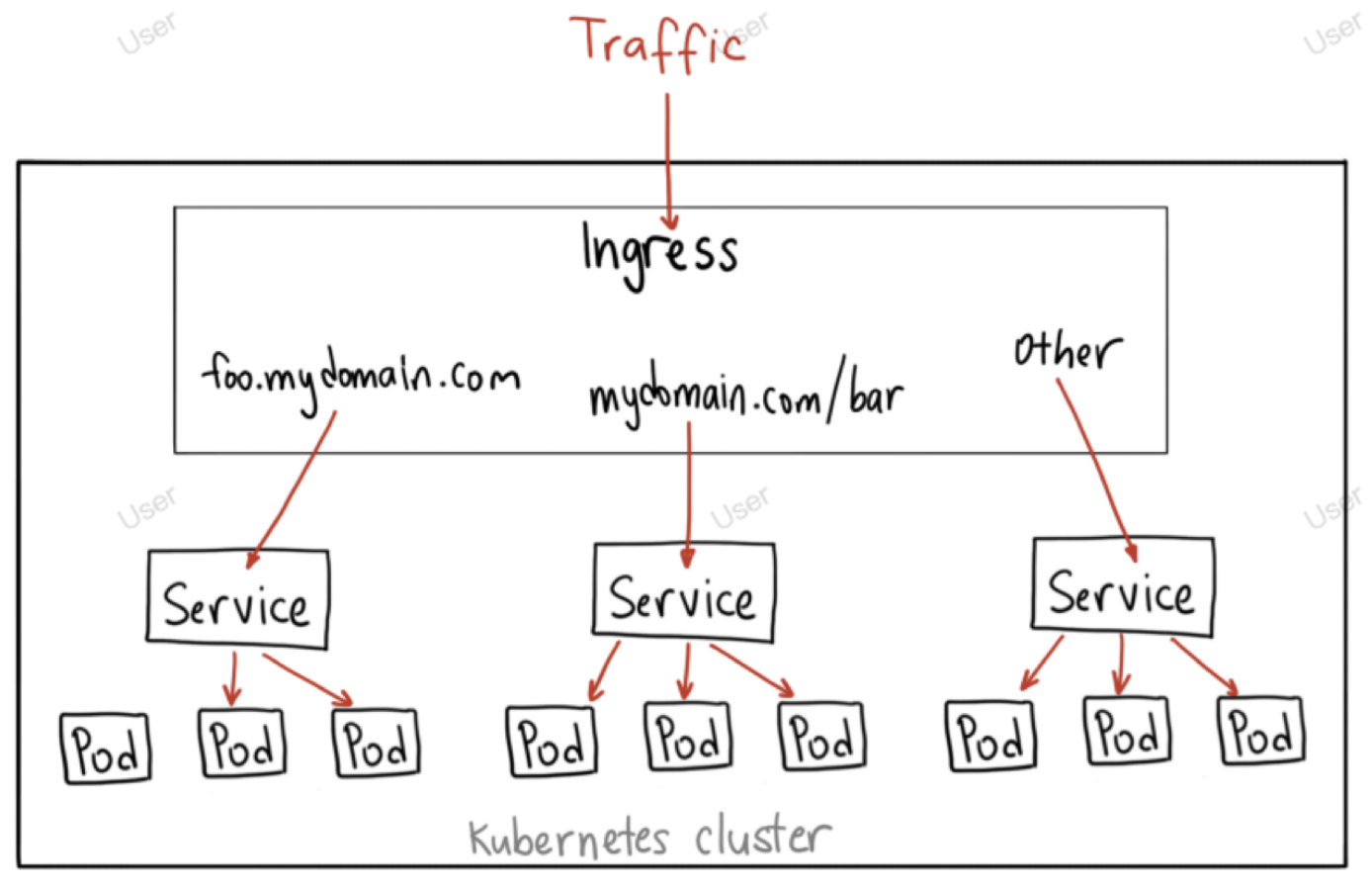

Ingress

流量的总入口，统管集群的进出口数据
Ingress由Ingress规则、IngressController、IngressClass这3部分组成

• Ingress只是规则的集合，自身不具备流量管理能力，需要Ingress Controller应用Ingress规则才能真正发挥作用

• Ingress Class解耦了Ingress和Ingress Controller，用来关联Ingress和Ingress Controller。

• ingress Controller通常是一组拥有7层代理能力服务的Pod，最流行的Ingress Controller是Nginx Ingress Controller，它基于经典反向代理软件Nginx

Ingress Controller，会指定要关联的ingress class，和在k8s中注册自己controller的信息；
Ingress Class，会指定要关联的controller的信息；
Ingress，会指定要关联的Ingress Class的信息；
最终，Ingress Class作为“桥梁”，将Ingress和Ingress Controller关联起来。

查看Ingress模板

export out="--dry-run=client -o yaml"
kubectl create ing ngx-ing --rule="ngx.test/=ngx-svc:80" --class=ngx-ink $out

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ngx-ing

spec:

  ingressClassName: ngx-ink

  rules:
  - host: ngx.test
    http:
      paths:
      - path: /
        pathType: Exact
        backend:
          service:
            name: ngx-svc
            port:
              number: 80

Ingress Class模板
Ingress Class本身并没有什么实际的功能，只是联系Ingress和Ingress Controller的作用，定义非常简单，在“spec”里只有一个必需的字段“controller”，表示要使用哪个Ingress Controller，具体的名字就要看实现文档了。

比如，如果要用Nginx开发的Ingress Controller，那么就要用名字“nginx.org/ingress-controller”：

apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: ngx-ink

spec:
  controller: nginx.org/ingress-controller

创建这两个对象

kubectl apply -f ngxIngress.yml
kubectl apply -f ngxIngressClass.yml

查看创建结果

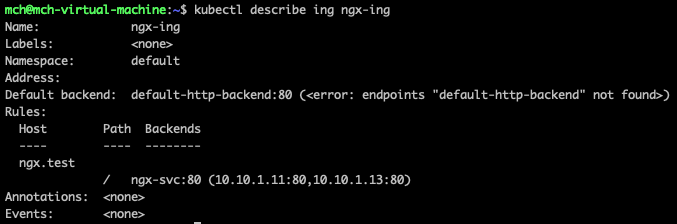

kubectl describe ing ngx-ing 查看更详细的信息

安装Ingress Controller
官方文档： https://docs.nginx.com/nginx-ingress-controller/installation/installing-nic/installation-with-manifests/#clone-the-repository

安装步骤:

//先克隆文件
git clone https://github.com/nginxinc/kubernetes-ingress.git --branch <version_number>
cd kubernetes-ingress/deployments
//创建命名空间和服务帐户：
kubectl apply -f common/ns-and-sa.yaml
//为服务帐户创建集群角色和绑定：
kubectl apply -f rbac/rbac.yaml
//创建一个 ConfigMap 来自定义您的 NGINX 设置
kubectl apply -f common/nginx-config.yaml
//创建IngressClass资源。如果没有资源，NGINX Ingress Controller 将无法启动IngressClass。
kubectl apply -f common/ingress-class.yaml （由于我们之前已经创建过了，所以这一步不需要）
//核心自定义资源定义
kubectl apply -f common/crds/k8s.nginx.org_virtualservers.yaml
kubectl apply -f common/crds/k8s.nginx.org_virtualserverroutes.yaml
kubectl apply -f common/crds/k8s.nginx.org_transportservers.yaml
kubectl apply -f common/crds/k8s.nginx.org_policies.yaml

修改deployment/nginx-ingress.yaml文件
修改后，Ingress Controller的YAML大概是这个样子：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: ngx-kic-dep
  namespace: nginx-ingress

spec:
  replicas: 1
  selector:
    matchLabels:
      app: ngx-kic-dep

  template:
    metadata:
      labels:
        app: ngx-kic-dep
    ...
    spec:
      containers:
      - image: nginx/nginx-ingress:2.2-alpine
        ...
        args:
          - -ingress-class=ngx-ink

部署

kubectl apply -f deployment/nginx-ingress.yaml

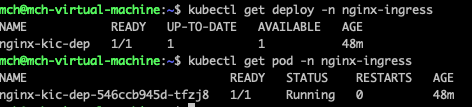

查看部署结果

kubectl get deploy -n nginx-ingress
kubectl get pod -n nginx-ingress

因为Ingress Controller本身也是一个Pod，想要向外提供服务还是要依赖于Service对象。所以你至少还要再为它定义一个Service，使用NodePort或者LoadBalancer暴露端口，才能真正把集群的内外流量打通。

这里，我就用命令kubectl port-forward，它可以直接把本地的端口映射到Kubernetes集群的某个Pod里，在测试验证的时候非常方便。

下面这条命令就把本地的8080端口映射到了Ingress Controller Pod的80端口：

kubectl port-forward -n nginx-ingress ngx-kic-dep-8859b7b86-cplgp 8080:80 &

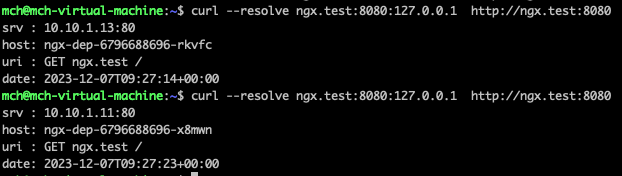

验证
可以修改 /etc/hosts 来手工添加域名解析，也可以使用 --resolve 参数，指定域名的解析规则，比如在这里我就把“ngx.test”强制解析到“127.0.0.1”，也就是被 kubectl port-forward 转发的本地地址：

curl --resolve ngx.test:8080:127.0.0.1 http://ngx.test:8080

K8s集群搭建WordPress网站

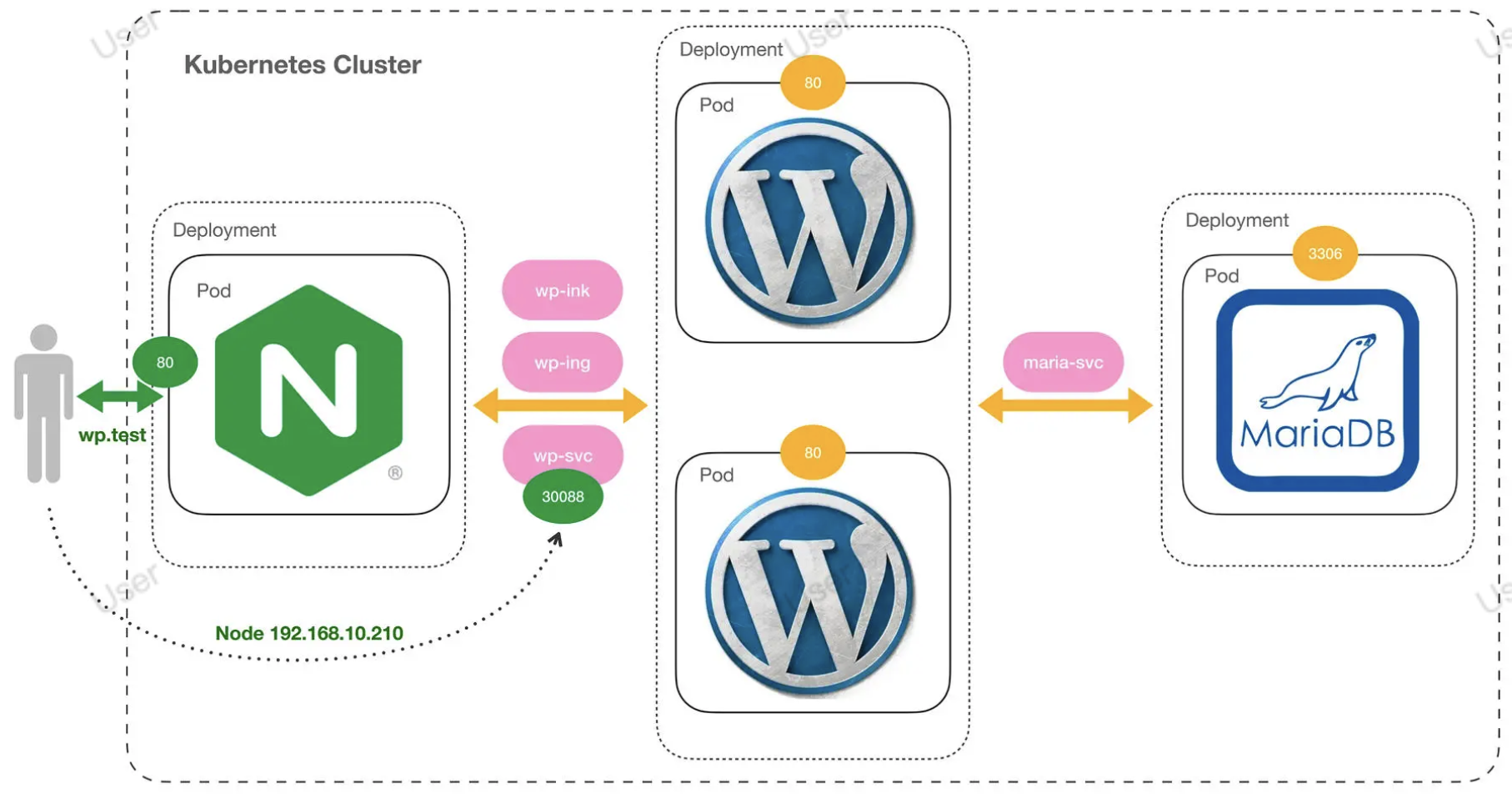

基本架构

第一步：搭建maria文件

• 用ConfigMap定义数据库的环境变量，有 DATABASE、USER、PASSWORD、ROOT_PASSWORD：

apiVersion: v1
kind: ConfigMap
metadata:
  name: maria-cm

data:
  DATABASE: 'db'
  USER: 'mch'
  PASSWORD: '0000'
  ROOT_PASSWORD: '0000'

• 把MariaDB由Pod改成Deployment的方式，replicas设置成1个，用 envFrom把配置信息以环境变量的形式注入Pod

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: maria-dep
  name: maria-dep

spec:
  replicas: 1
  selector:
    matchLabels:
      app: maria-dep

  template:
    metadata:
      labels:
        app: maria-dep
    spec:
      containers:
      - image: mariadb:10
        name: mariadb
        ports:
        - containerPort: 3306

        envFrom:
        - prefix: 'MARIADB_'
          configMapRef:
            name: maria-cm

• 为MariaDB定义一个Service对象，映射端口3306，让其他应用不再关心IP地址，直接用Service对象的名字来访问数据库服务：

apiVersion: v1
kind: Service
metadata:
  labels:
    app: maria-dep
  name: maria-svc

spec:
  ports:
  - port: 3306 //对其他应用暴露的端口
    protocol: TCP
    targetPort: 3306
  selector:
    app: maria-dep

将三个YAML放在同一个文件里书写，对象之间用 — 分开，这样用 kubectl apply 就可以一次性创建

kubectl apply -f wp-maria.yml

第二步 部署WordPress

• 因为刚才创建了MariaDB的Service，所以在写ConfigMap配置的时候“HOST”就不应该是IP地址了，而应该是DNS域名，也就是Service的名字maria-svc，这点需要特别注意：

metadata:
  name: wp-cm

data:
  HOST: 'maria-svc'
  USER: 'mch'
  PASSWORD: '0000'
  NAME: 'db'

• WordPress的Deployment写法和MariaDB也是一样的，replicas设置成2个，用字段“envFrom”配置环境变量：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: wp-dep
  name: wp-dep

spec:
  replicas: 2
  selector:
    matchLabels:
      app: wp-dep

  template:
    metadata:
      labels:
        app: wp-dep
    spec:
      containers:
      - image: wordpress:5
        name: wordpress
        ports:
        - containerPort: 80

        envFrom:
        - prefix: 'WORDPRESS_DB_'
          configMapRef:
            name: wp-cm

• 为WordPress创建Service对象，这里我使用了“NodePort”类型，并且手工指定了端口号“30088”（必须在30000~32767之间）：

apiVersion: v1
kind: Service
metadata:
  labels:
    app: wp-dep
  name: wp-svc

spec:
  ports:
  - name: http80
    port: 80
    protocol: TCP
    targetPort: 80
    nodePort: 30088

  selector:
    app: wp-dep
  type: NodePort

同样写到一个文件中，kubectl apply -f wp-dep.yml 部署

访问测试
因为WordPress的Service对象是NodePort类型的，我们可以在集群的每个节点上访问WordPress服务。

比如一个节点的IP地址是“192.168.228.133”，在浏览器的地址栏里输入“http://192.168.228.133:30088”，其中的“30088”就是在Service里指定的节点端口号，然后就能够看到WordPress的安装界面了

第三步：搭建Ingress、IngressClass、IngressController

• 搭建IngressClass、名字就叫“wp-ink”

apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: wp-ink

spec:
  controller: nginx.org/ingress-controller

• 搭建Ingress

//可以先用该命令生成模板
kubectl create ing wp-ing --rule="wp.test/=wp-svc:80" --class=wp-ink $out

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: wp-ing

spec:
  ingressClassName: wp-ink

  rules:
  - host: wp.test
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: wp-svc
            port:
              number: 80

• 搭建IngressController(从模板中修改)

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: wp-kic-dep
  namespace: nginx-ingress

spec:
  replicas: 1
  selector:
    matchLabels:
      app: wp-kic-dep

  template:
    metadata:
      labels:
        app: wp-kic-dep

    spec:
      serviceAccountName: nginx-ingress


      # use host network
      hostNetwork: true
      dnsPolicy: ClusterFirstWithHostNet #可有可无
      automountServiceAccountToken: true ## 改为true ，不然80端口没有权限

      containers:
      	args:
        	- -ingress-class=wp-ink
      ...
---
## 增加、使用service
apiVersion: v1
kind: Service
metadata:
  name: wp-kic-svc
  namespace: nginx-ingress

spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
    nodePort: 30080
  selector:
    app: wp-kic-dep
  type: NodePort
---

可以将Ingress、IngressClass 合成一个文件先创建，然后再创建IngressController

访问测试

Ingress使用的是HTTP路由规则，用IP地址访问是无效的，所以在集群外的主机上必须能够识别我们的“wp.test”域名，也就是说要把域名“wp.test”解析到Ingress Controller所在的节点上。

如果你用的是Mac，那就修改 /etc/hosts；如果你用的是Windows，就修改 C:\Windows\System32\Drivers\etc\hosts，添加一条解析规则就行：

cat /etc/hosts
192.168.228.133  wp.test

需要注意的是ip是IngressController 的pod所在节点的ip

有了域名解析，在浏览器里你就不必使用IP地址，直接用域名“wp.test”走Ingress Controller就能访问我们的WordPress网站了

PersistentVolume（PV）

• PV实际上就是一些存储设备、文件系统，比如Ceph、GlusterFS、NFS，甚至是本地磁盘，管理它们已经超出了Kubernetes的能力范围，所以，一般会由系统管理员单独维护，然后再在Kubernetes里创建对应的PV。要注意的是，PV属于集群的系统资源，是和Node平级的一种对象，Pod对它没有管理权，只有使用权。

• PersistentVolumeClaim，简称PVC，从名字上看比较好理解，就是用来向Kubernetes申请存储资源的。PVC是给Pod使用的对象，它相当于是Pod的代理，代表Pod向系统申请PV。一旦资源申请成功，Kubernetes就会把PV和PVC关联在一起，这个动作叫做“绑定”（bind）。但是，系统里的存储资源非常多，如果要PVC去直接遍历查找合适的PV也很麻烦，所以就要用到StorageClass。

• StorageClass的作用有点像IngressClass，它抽象了特定类型的存储系统（比如Ceph、NFS），在PVC和PV之间充当“协调人”的角色，帮助PVC找到合适的PV。也就是说它可以简化Pod挂载“虚拟盘”的过程，让Pod看不到PV的实现细节。

1、PV的yaml示例：

apiVersion: v1
kind: PersistentVolume
metadata:
  name: host-10m-pv

spec:
  storageClassName: host-test
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 10Mi
  hostPath:
    path: /tmp/host-10m-pv/

storageClassName：对存储类型的抽象StorageClass。这个PV是我们手动管理的，名字可以任意起
accessModes：定义了存储设备的访问模式，简单来说就是虚拟盘的读写权限，和Linux的文件访问模式差不多，目前Kubernetes里有3种：

• ReadWriteOnce：存储卷可读可写，但只能被一个节点上的Pod挂载。
• ReadOnlyMany：存储卷只读不可写，可以被任意节点上的Pod多次挂载。
• ReadWriteMany：存储卷可读可写，也可以被任意节点上的Pod多次挂载。

显然，本地目录只能是在本机使用，所以这个PV使用了 ReadWriteOnce。

capacity：表示存储设备的容量，这里设置为10MB。
注意，Kubernetes里定义存储容量使用的是国际标准，我们日常习惯使用的KB/MB/GB的基数是1024，要写成Ki/Mi/Gi，一定要小心不要写错了，否则单位不一致实际容量就会对不上

hostPath：指定了存储卷的本地路径，也就是我们在节点上创建的目录。

2、PVC的yaml示例：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: host-5m-pvc

spec:
  storageClassName: host-test
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 5Mi

示例要求使用一个5MB的存储设备，访问模式是 ReadWriteOnce，PVC里的 storageClassName、accessModes 和PV是一样的，但不会有字段 capacity，而是要用 resources.request 表示希望要有多大的容量

3、Kubernetes里使用PersistentVolume
定义好PV和PVC，就可以让Pod实现持久化存储了

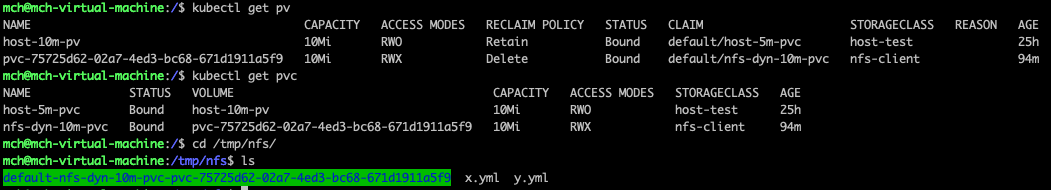

首先需要用 kubectl apply 创建PV对象：

kubectl apply -f host-path-pv.yml

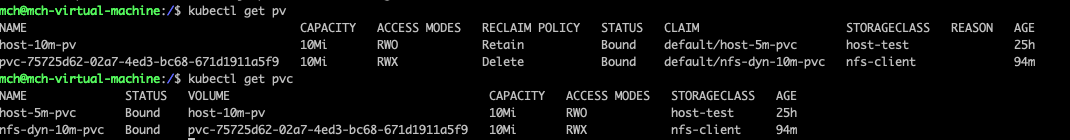

kubectl get pv

接下来创建PVC，申请存储资源：

kubectl apply -f host-path-pvc.yml
kubectl get pvc

4、如何为Pod挂载PersistentVolume
PV和PVC绑定好了，有了持久化存储，现在我们就可以为Pod挂载存储卷
因为我们用的是PVC，所以要在 volumes 里用字段 persistentVolumeClaim 指定PVC的名字。
Pod的YAML描述文件，把存储卷挂载到了Nginx容器的 /tmp 目录

apiVersion: v1
kind: Pod
metadata:
  name: host-pvc-pod

spec:
  volumes:
  - name: host-pvc-vol
    persistentVolumeClaim:
      claimName: host-5m-pvc

  containers:
    - name: ngx-pvc-pod
      image: nginx:alpine
      ports:
      - containerPort: 80
      volumeMounts:
      - name: host-pvc-vol
        mountPath: /tmp

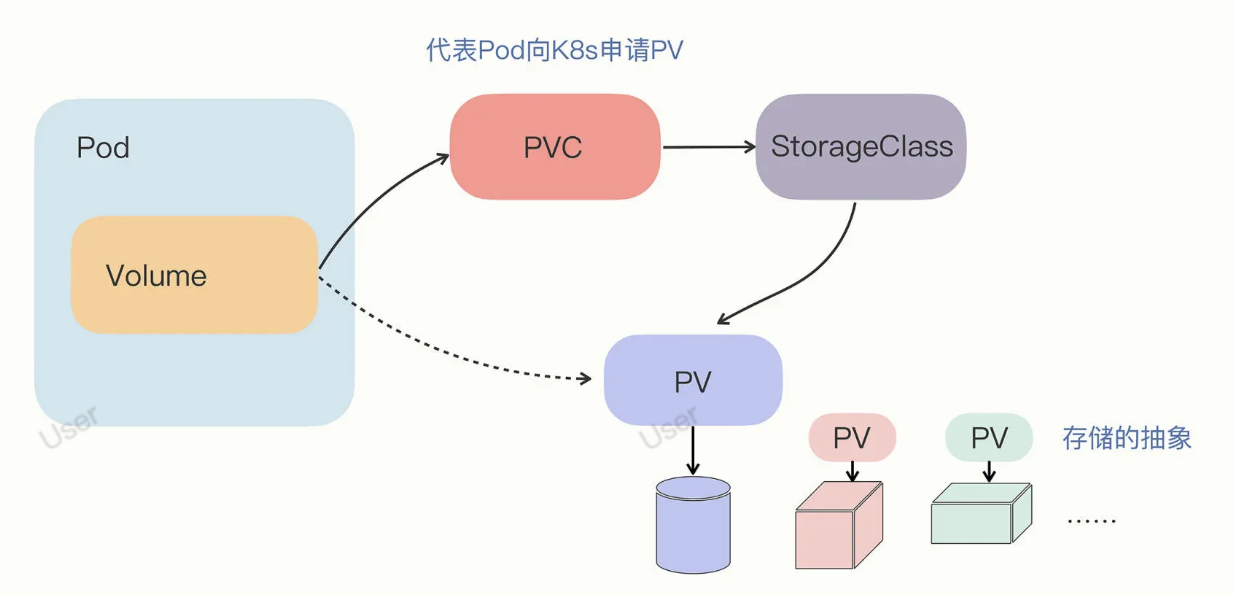

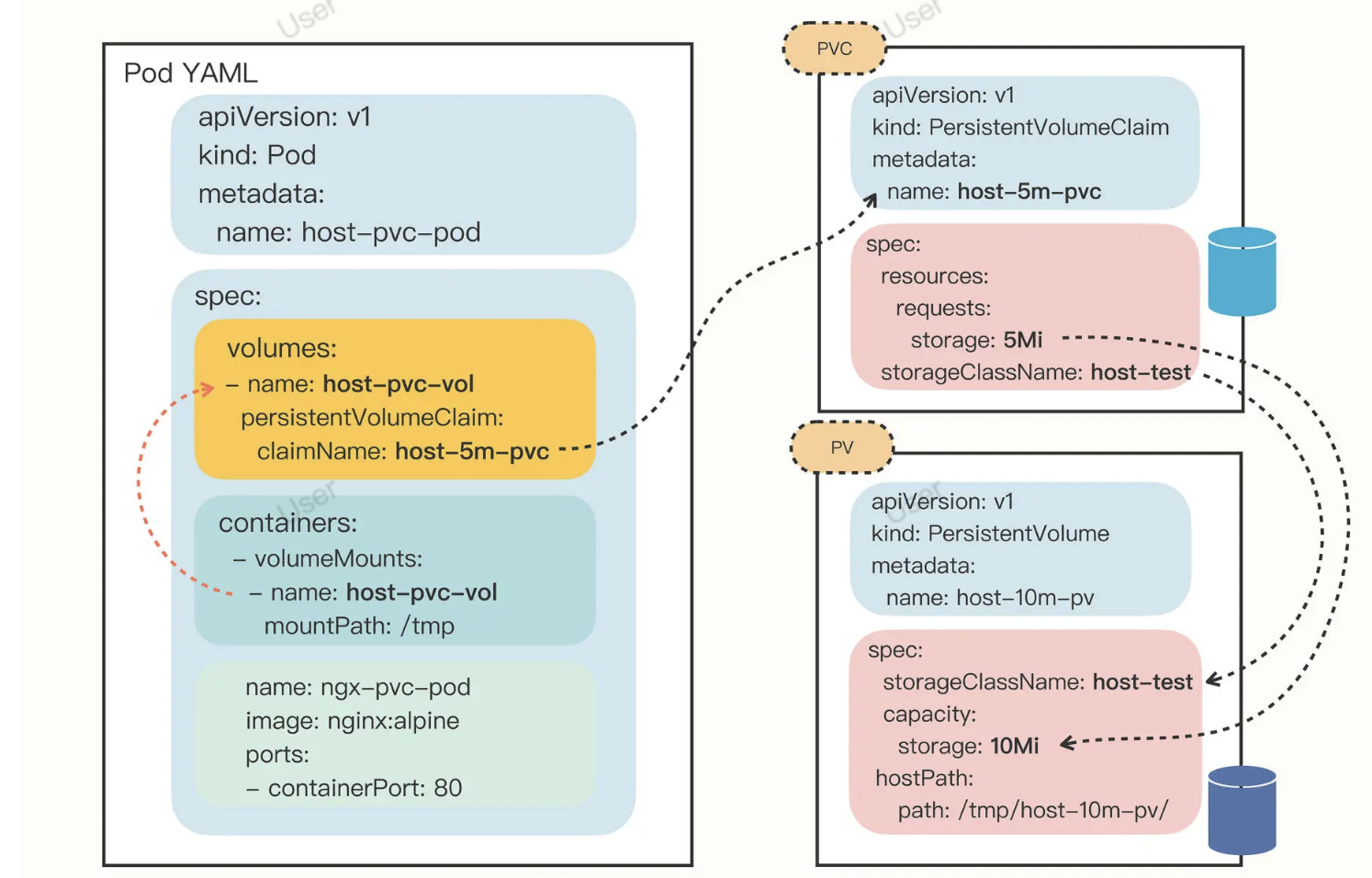

Pod和PVC/PV的关系图

创建这个Pod，查看它的状态：

kubectl apply -f host-path-pod.yml
kubectl get pod -o wide

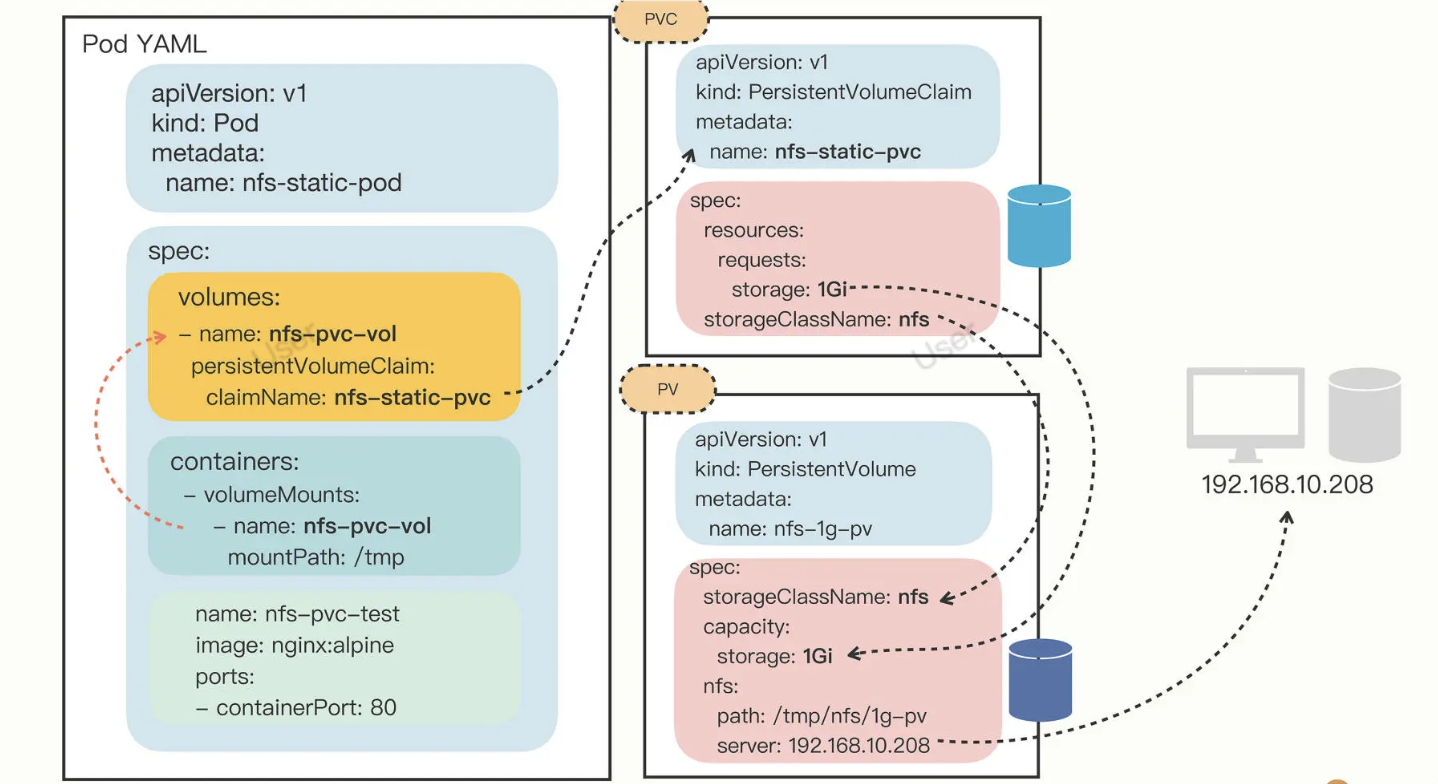

PersistentVolume + NFS：使用网络共享存储

使用HostPath，存储卷只能在本机使用，而Kubernetes里的Pod经常会在集群里“漂移”，所以这种方式不是特别实用

要想让存储卷真正能被Pod任意挂载，不能限定在本地磁盘，而是要改成网络存储，这样Pod无论在哪里运行，只要知道IP地址或者域名，就可以通过网络通信访问存储设备。

网络存储是一个非常热门的应用领域，有很多知名的产品，比如AWS、Azure、Ceph，Kubernetes还专门定义了CSI（Container Storage Interface）规范，不过这些存储类型的安装、使用都比较复杂，在我们的实验环境里部署难度比较高。

我选择了相对来说比较简单的NFS系统（Network File System），以它为例讲解如何在Kubernetes里使用网络存储，以及静态存储卷和动态存储卷的概念。

NFS采用的是Client/Server架构，需要选定一台主机作为Server，安装NFS服务端；其他要使用存储的主机作为Client，安装NFS客户端工具。这里我就复用了Console作为服务器。

新的架构图如下：

1、安装NFS服务器

Console 安装 NFS服务端

sudo apt -y install nfs-kernel-server

给NFS指定一个存储位置，也就是网络共享目录。这儿创建临时目录 /tmp/nfs：

mkdir -p /tmp/nfs

接着需要配置NFS访问共享目录，修改 /etc/exports，指定目录名、允许访问的网段，还有权限等参数。注意目录名和IP地址要改成和自己的环境一致：(我的服务节点ip是：192.168.228.130)

/tmp/nfs 192.168.228.0/24(rw,sync,no_subtree_check,no_root_squash,insecure)

改好之后，需要用 exportfs -ra 通知NFS，让配置生效，再用 exportfs -v 验证效果：

sudo exportfs -ra
sudo exportfs -v

现在,可以使用 systemctl 来启动NFS服务器：

sudo systemctl start  nfs-server
sudo systemctl enable nfs-server
sudo systemctl status nfs-server

还可以使用命令 showmount 来检查NFS的网络挂载情况：

showmount -e 127.0.0.1

2、安装NFS客户端

有了NFS服务器之后，为了让Kubernetes集群能够访问NFS存储服务，还需要在每个节点上都安装NFS客户端。

安装命令

sudo apt -y install nfs-common

同样，在节点上可以用 showmount 检查NFS能否正常挂载，注意IP地址要写成NFS服务器的地址，我在这里就是“192.168.228.130”：

showmount -e 192.168.228.130

现在尝试手动挂载一下NFS网络存储，先创建一个目录 /tmp/test 作为挂载点：

mkdir -p /tmp/test

然后用命令 mount 把NFS服务器的共享目录挂载到刚才创建的本地目录上：

sudo mount -t nfs 192.168.228.130:/tmp/nfs /tmp/test

最后测试一下，我们在 /tmp/test 里随便创建一个文件，比如 x.yml：

touch /tmp/test/x.yml

再回到NFS服务器，检查共享目录 /tmp/nfs，应该会看到也出现了一个同样的文件 x.yml，这就说明NFS安装成功了。之后集群里的任意节点，只要通过NFS客户端，就能把数据写入NFS服务器，实现网络存储。

3、使用NFS存储卷

Kubernetes配置好了NFS存储系统，就可以使用它来创建新的PV存储对象了。

注意，spec.nfs 里的IP地址一定要正确，路径一定要存在（事先创建好），否则Kubernetes按照PV的描述会无法挂载NFS共享目录，PV就会处于“pending”状态无法使用

apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-1g-pv

spec:
  storageClassName: nfs
  accessModes:
    - ReadWriteMany # 多个节点同时访问一个共享目录
  capacity:
    storage: 1Gi   #分配1Gi

  nfs:
    path: /tmp/nfs/1g-pv  # NFS服务器的共享目录名
    server: 192.168.228.130  # NFS服务器的IP地址

定义PVC对象
用 resources.request 来表示希望要有多大的容量

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs-static-pvc

spec:
  storageClassName: nfs
  accessModes:
    - ReadWriteMany

  resources:
    requests:
      storage: 1Gi

定义一个Pod
把PVC挂载成它的一个volume，用 persistentVolumeClaim 指定PVC的名字就可以了

apiVersion: v1
kind: Pod
metadata:
  name: nfs-static-pod

spec:
  volumes:
  - name: nfs-pvc-vol
    persistentVolumeClaim:
      claimName: nfs-static-pvc

  containers:
    - name: nfs-pvc-test
      image: nginx:alpine
      ports:
      - containerPort: 80

      volumeMounts:
        - name: nfs-pvc-vol
          mountPath: /tmp

验证
操作NFS共享目录，再看一下NFS服务器的 /tmp/nfs/1g-pv 目录，你就会发现Pod里创建的文件确实写入了共享目录

Pod、PVC、PV和NFS存储的关系可以用下图来形象地表示

4、部署NFS Provisoner

有了NFS这样的网络存储系统，Kubernetes里的数据持久化问题并没有完全解决

没有完全解决：因为PV还是需要人工管理，必须要由系统管理员手动维护各种存储设备，再根据开发需求逐个创建PV，而且PV的大小也很难精确控制，容易出现空间不足或者空间浪费的情况。如果是在一个大集群里，每天可能会有几百几千个应用需要PV存储，如果仍然用人力来管理分配存储，管理员很可能会忙得焦头烂额，导致分配存储的工作大量积压。

如何自动化创建PV?

这个在Kubernetes里就是“动态存储卷”的概念，它可以用StorageClass绑定一个Provisioner对象，而这个Provisioner就是一个能够自动管理存储、创建PV的应用，代替了原来系统管理员的手工劳动。

有了“动态存储卷”的概念，前面的手工创建的PV就可以称为“静态存储卷”。

目前，Kubernetes里每类存储设备都有相应的Provisioner对象，对于NFS来说，它的Provisioner就是“NFS subdir external provisioner”，你可以在GitHub上找到这个项目（https://github.com/kubernetes-sigs/nfs-subdir-external-provisioner）。

NFS Provisioner也是以Pod的形式运行在Kubernetes里的，在GitHub的 deploy 目录里是部署它所需的YAML文件，一共有三个，分别是rbac.yaml、class.yaml和deployment.yaml。

需要修改两个文件：

第一个是rbac.yaml，它使用的是默认的 default 名字空间，应该把它改成其他的名字空间，避免与普通应用混在一起，你可以用“查找替换”的方式把它统一改成 kube-system。

第二个是deployment.yaml，它要修改的地方比较多。首先要把名字空间改成和rbac.yaml一样，比如是 kube-system，然后重点要修改 volumes 和 env 里的IP地址和共享目录名，必须和集群里的NFS服务器配置一样。

deployment.yaml的镜像仓库用的是gcr.io，把镜像的名字由原来的“k8s.gcr.io/sig-storage/nfs-subdir-external-provisioner:v4.0.2”改成“chronolaw/nfs-subdir-external-provisioner:v4.0.2”

spec:
  template:
    spec:
      serviceAccountName: nfs-client-provisioner
      containers:
		  ...
          env:
            - name: PROVISIONER_NAME
              value: k8s-sigs.io/nfs-subdir-external-provisioner
            - name: NFS_SERVER
              value: 192.168.228.130        #改IP地址
            - name: NFS_PATH
              value: /tmp/nfs              #改共享目录名
      volumes:
        - name: nfs-client-root
          nfs:
            server: 192.168.228.130         #改IP地址
            Path: /tmp/nfs                 #改共享目录名

把这两个YAML修改好之后，在Kubernetes里创建NFS Provisioner

kubectl apply -f rbac.yaml
kubectl apply -f class.yaml
kubectl apply -f deployment.yaml

5、使用NFS动态存储卷
比起静态存储卷，动态存储卷的用法简单很多。因为有了Provisioner，我们就不再需要手工定义PV对象了，只需要在PVC里指定StorageClass对象，它再关联到Provisioner。

NFS默认的StorageClass定义：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: nfs-client

provisioner: k8s-sigs.io/nfs-subdir-external-provisioner
parameters:
  archiveOnDelete: "false"

provisioner它指定了应该使用哪个Provisioner。
parameters 是调节Provisioner运行的参数，这里的 archiveOnDelete: “false” 就是自动回收存储空间。

定义一个PVC
向系统申请10MB的存储空间，使用的StorageClass是默认的 nfs-client

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs-dyn-10m-pvc

spec:
  storageClassName: nfs-client
  accessModes:
    - ReadWriteMany

  resources:
    requests:
      storage: 10Mi

在Pod里用 volumes 和 volumeMounts 挂载
挂载完成后，Kubernetes就会自动找到NFS Provisioner，在NFS的共享目录上创建出合适的PV对象

apiVersion: v1
kind: Pod
metadata:
  name: nfs-dyn-pod

spec:
  volumes:
  - name: nfs-dyn-10m-vol
    persistentVolumeClaim:
      claimName: nfs-dyn-10m-pvc

  containers:
    - name: nfs-dyn-test
      image: nginx:alpine
      ports:
      - containerPort: 80

      volumeMounts:
        - name: nfs-dyn-10m-vol
          mountPath: /tmp

使用 kubectl apply 创建好PVC和Pod，查看一下集群里的PV状态：

从截图可以看到，虽然我们没有直接定义PV对象，但由于有NFS Provisioner，它就自动创建一个PV，大小刚好是在PVC里申请的10MB。

如果你这个时候再去NFS服务器上查看共享目录，也会发现多出了一个目录，名字与这个自动创建的PV一样，但加上了名字空间和PVC的前缀：

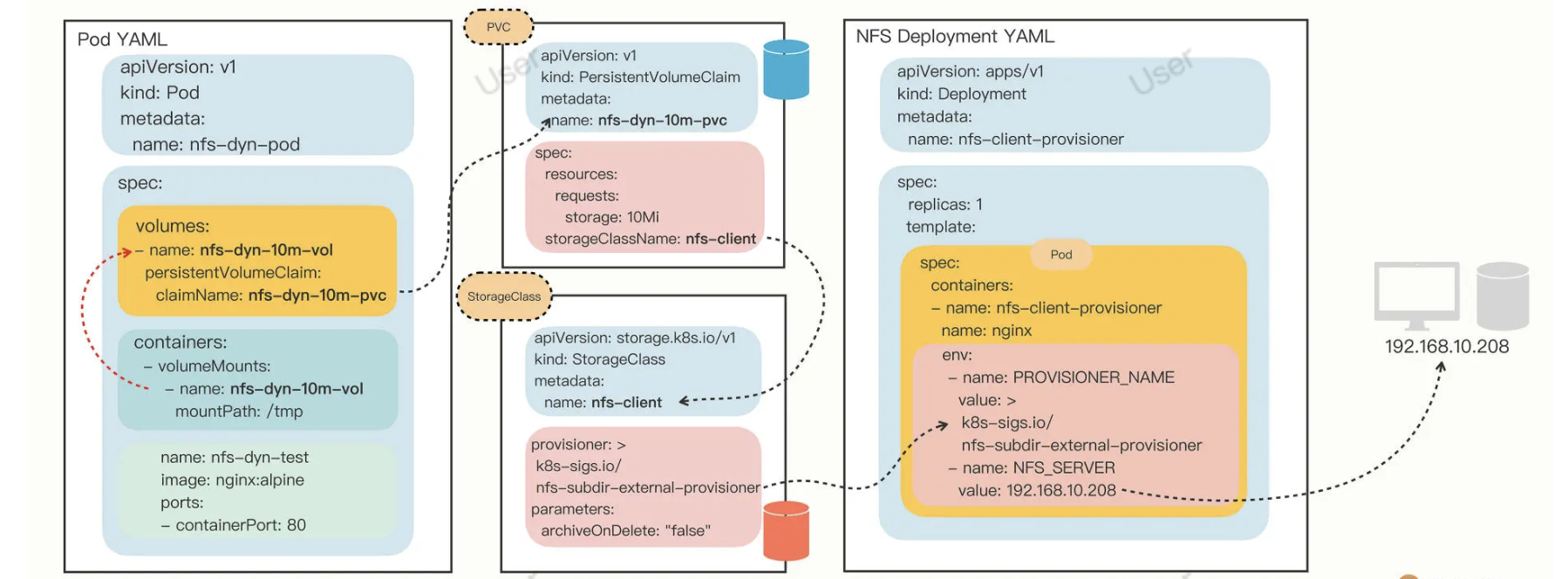

Pod、PVC、StorageClass和Provisioner的关系图

StatefulSet：管理有状态的应用

无状态应用: 只是有的应用的状态信息不是很重要，即使不恢复状态也能够正常运行
有状态应用: 一些应用，运行状态信息就很重要了，如果因为重启而丢失了状态是绝对无法接受的

1、一个使用Redis的StatefulSet的对象

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: redis-sts

spec:
  serviceName: redis-svc
  replicas: 2
  selector:
    matchLabels:
      app: redis-sts

  template:
    metadata:
      labels:
        app: redis-sts
    spec:
      containers:
      - image: redis:5-alpine
        name: redis
        ports:
        - containerPort: 6379

发现: 相比Deployment，文件里除了 kind 必须是“StatefulSet”，在 spec 里还多出了一个“serviceName”字段

2、在Kubernetes里使用StatefulSet
用 kubectl apply 创建StatefulSet对象

kubectl apply -f redis-sts.yml
kubectl get sts
kubectl get pod

（1）解决了“有状态应用”的第一个问题：启动顺序
StatefulSet所管理的Pod不再是随机的名字，而是有了顺序编号，从0开始分别被命名为 redis-sts-0、redis-sts-1
Kubernetes也会按照这个顺序依次创建（0号比1号的AGE要长一点）

（2）解决了“有状态应用”的第二个问题：依赖关系
有了启动的先后顺序，应用通过hostname，进而确定互相之间的依赖关系呢
hostname就是每个Pod里的主机名，让我们再用 kubectl exec 登录Pod内部看看：

kubectl exec -it redis-sts-0 -- sh

（3）解决了“有状态应用”的第三个问题：网络标识
解决网络标识，需要用到Service对象
定义Service对象

apiVersion: v1
kind: Service
metadata:
  name: redis-svc

spec:
  selector:
    app: redis-sts

  ports:
  - port: 6379
    protocol: TCP
    targetPort: 6379

kubectl apply 创建这个对象,查看如下

• Service自己会有一个域名，格式是“对象名.名字空间”
• 每个Pod也会有一个域名，格式是“IP地址.名字空间”。但因为IP地址不稳定，所以Pod的域名并不实用，一般我们会使用稳定的Service域名。

StatefulSet的奥秘就在它的域名上，当我们把Service对象应用于StatefulSet的时候，情况就不一样了
Service发现这些Pod不是一般的应用，而是有状态应用，需要有稳定的网络标识，所以就会为Pod再多创建出一个新的域名，格式是“Pod名.服务名.名字空间.svc.cluster.local”。当然，这个域名也可以简写成“Pod名.服务名”。

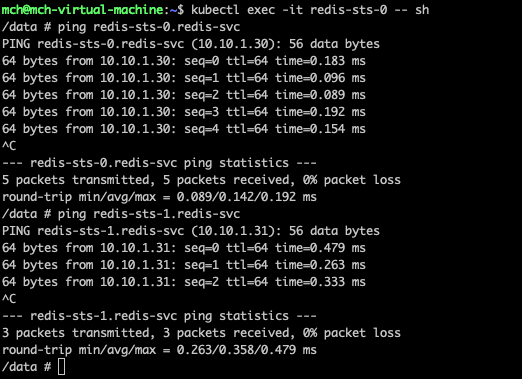

用 kubectl exec 进入Pod内部，用ping命令来验证一下：

kubectl exec -it redis-sts-0 -- sh

虽然Pod的IP地址可能会变，但这个有编号的域名由Service对象维护，是稳定不变的

关于Service，有一点值得再多提一下。

Service原本的目的是负载均衡，应该由它在Pod前面来转发流量，但是对StatefulSet来说，这项功能反而是不必要的，因为Pod已经有了稳定的域名，外界访问服务就不应该再通过Service这一层了。所以，从安全和节约系统资源的角度考虑，我们可以在Service里添加一个字段 clusterIP: None ，告诉Kubernetes不必再为这个对象分配IP地址。

StatefulSet与Service对象关系图

3、如何实现StatefulSet的数据持久化

Kubernetes为StatefulSet专门定义了一个字段“volumeClaimTemplates”，直接把PVC定义嵌入StatefulSet的YAML文件里。这样能保证创建StatefulSet的同时，就会为每个Pod自动创建PVC，让StatefulSet的可用性更高

上面的Redis StatefulSet对象稍微改造一下，加上持久化存储功能：

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: redis-pv-sts

spec:
  serviceName: redis-pv-svc

  volumeClaimTemplates:
  - metadata:
      name: redis-100m-pvc
    spec:
      storageClassName: nfs-client
      accessModes:
        - ReadWriteMany
      resources:
        requests:
          storage: 100Mi

  replicas: 2
  selector:
    matchLabels:
      app: redis-pv-sts

  template:
    metadata:
      labels:
        app: redis-pv-sts
    spec:
      containers:
      - image: redis:5-alpine
        name: redis
        ports:
        - containerPort: 6379

        volumeMounts:
        - name: redis-100m-pvc
          mountPath: /data

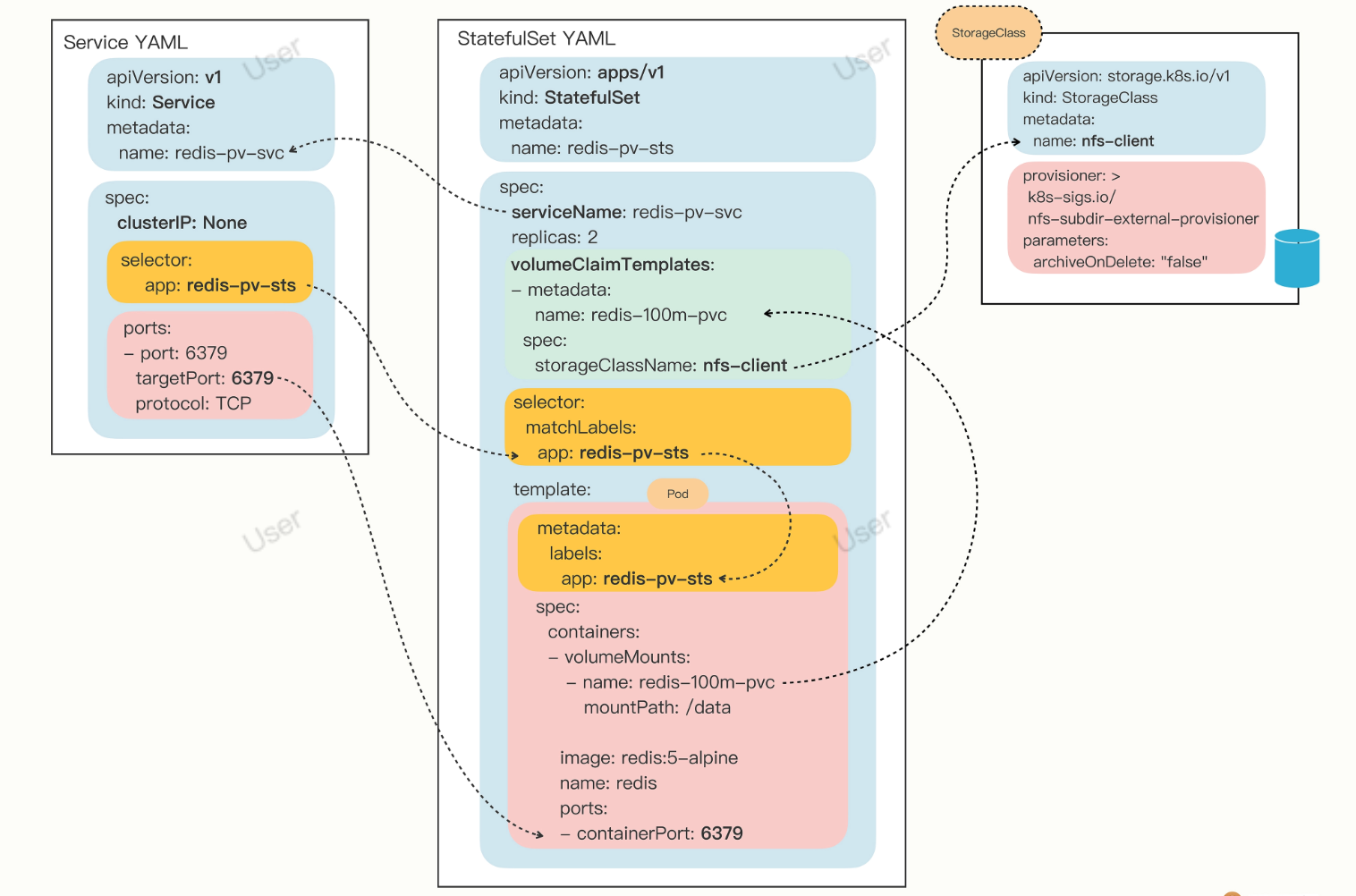

这个StatefulSet对象完整的关系图

滚动更新：应用平滑的升级降级

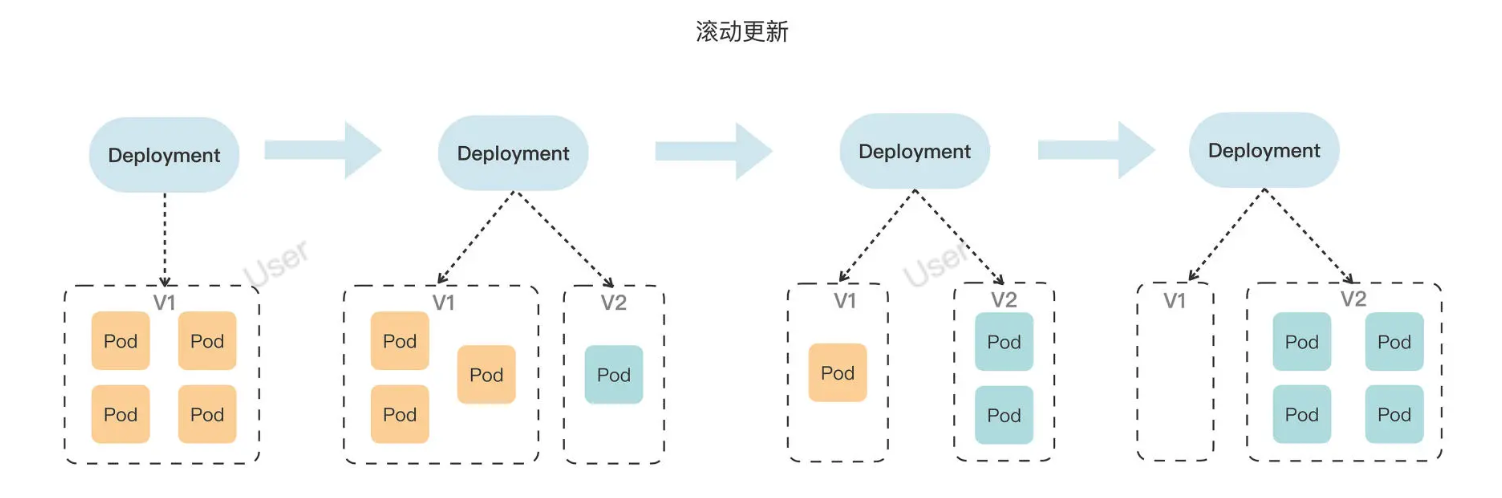

1、滚动更新
由Deployment控制的两个同步进行的“应用伸缩”操作，老版本缩容到0，同时新版本扩容到指定值，是一个“此消彼长”的过程

2、管理应用更新

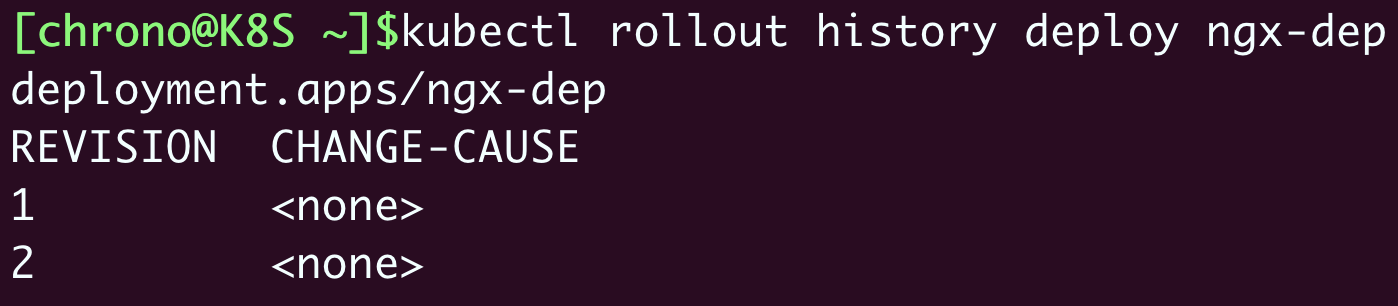

(1)查看更新历史使用的命令是 kubectl rollout history：

kubectl rollout history deploy ngx-dep

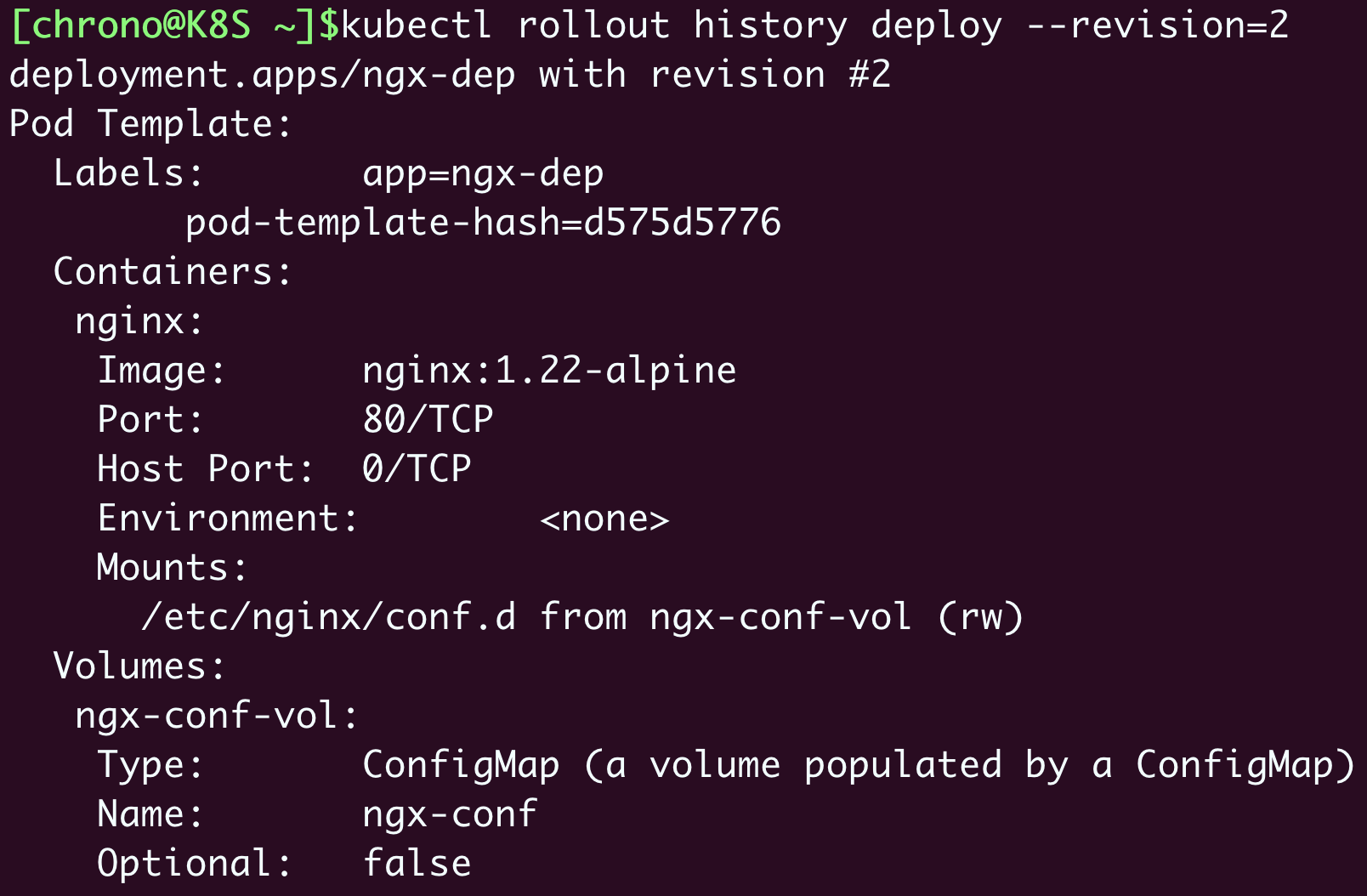

在命令后加上参数 --revision 来查看每个版本的详细信息，包括标签、镜像名、环境变量、存储卷等等

kubectl rollout history deploy --revision=2

(2) 回退到上一个版本

可以使用命令 kubectl rollout undo，也可以加上参数 --to-revision 回退到任意一个历史版本：

kubectl rollout undo deploy ngx-dep

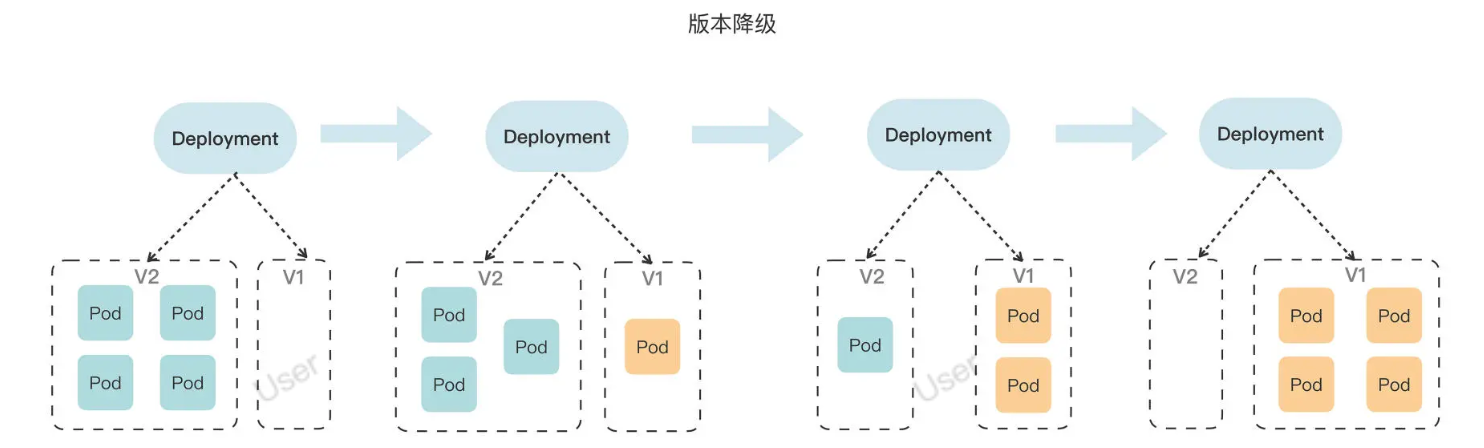

版本降级图解

3、Kubernetes添加更新描述
kubectl rollout history 的版本列表好像有点太简单了、只有一个版本更新序号，而另一列 CHANGE-CAUSE 为什么总是显示成 ，能不能像Git一样，每次更新也加上说明信息呢？

做法也很简单，我们只需要在Deployment的 metadata 里加上一个新的字段 annotations。

• annotations 添加的信息一般是给Kubernetes内部的各种对象使用的，有点像是“扩展属性”；
• labels 主要面对的是Kubernetes外部的用户，用来筛选、过滤对象的。

简单的比喻来说呢，annotations 就是包装盒里的产品说明书，而 labels 是包装盒外的标签贴纸

应用保障：让Pod运行得更健康

1、资源申请
CPU、内存与存储卷有明显的不同，因为它是直接“内置”在系统里的，不像硬盘那样需要“外挂”，所以申请和管理的过程也就会简单很多

yaml示例

apiVersion: v1
kind: Pod
metadata:
  name: ngx-pod-resources

spec:
  containers:
  - image: nginx:alpine
    name: ngx

    resources:
      requests:
        cpu: 10m # 申请的是1%的CPU时间
        memory: 100Mi # 100MB的内存
      limits:
        cpu: 20m
        memory: 200Mi

• “requests”，意思是容器要申请的资源，也就是说要求Kubernetes在创建Pod的时候必须分配这里列出的资源，否则容器就无法运行。
• “limits”，意思是容器使用资源的上限，不能超过设定值，否则就有可能被强制停止运行。

内存的写法和磁盘容量一样，使用 Ki、Mi、Gi 来表示 KB、MB、GB，比如 512Ki、100Mi、0.5Gi 等。
Kubernetes允许容器精细分割CPU，即可以1个、2个地完整使用CPU，也可以用小数0.1、0.2的方式来部分使用CPU。这其实是效仿了UNIX“时间片”的用法，意思是进程最多可以占用多少CPU时间。

不过CPU时间也不能无限分割，Kubernetes里CPU的最小使用单位是0.001，为了方便表示用了一个特别的单位 m，也就是“milli”“毫”的意思，比如说500m就相当于0.5。

如果Pod不写 resources 字段，Kubernetes会如何处理呢？ 意味着Pod对运行的资源要求“既没有下限，也没有上限”

测试一下： 先删除Pod的资源限制 resources.limits，把 resources.request.cpu 改成比较极端的“10”，也就是要求10个CPU：

  ...

    resources:
      requests:
        cpu: 10

使用 kubectl apply 创建这个Pod，你可能也会发现，虽然我们的Kubernetes集群里只有3个CPU，但Pod也能创建成功

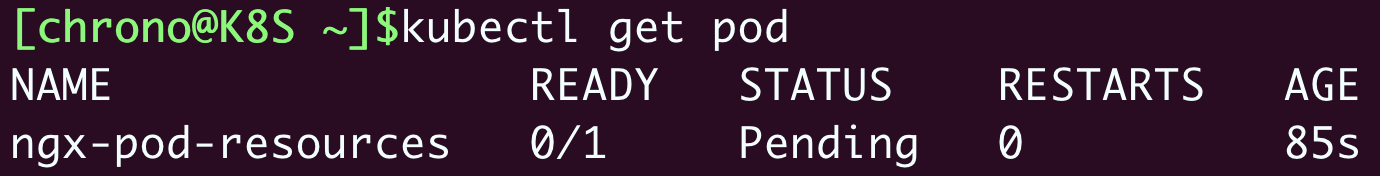

如果再用 kubectl get pod 去查看的话，就会发现它处于“Pending”状态，实际上并没有真正被调度运行：

2、容器状态探针

Kubernetes为检查应用状态定义了三种探针，它们分别对应容器不同的状态：

• Startup，启动探针，用来检查应用是否已经启动成功，适合那些有大量初始化工作要做，启动很慢的应用。
• Liveness，存活探针，用来检查应用是否正常运行，是否存在死锁、死循环。
• Readiness，就绪探针，用来检查应用是否可以接收流量，是否能够对外提供服务。

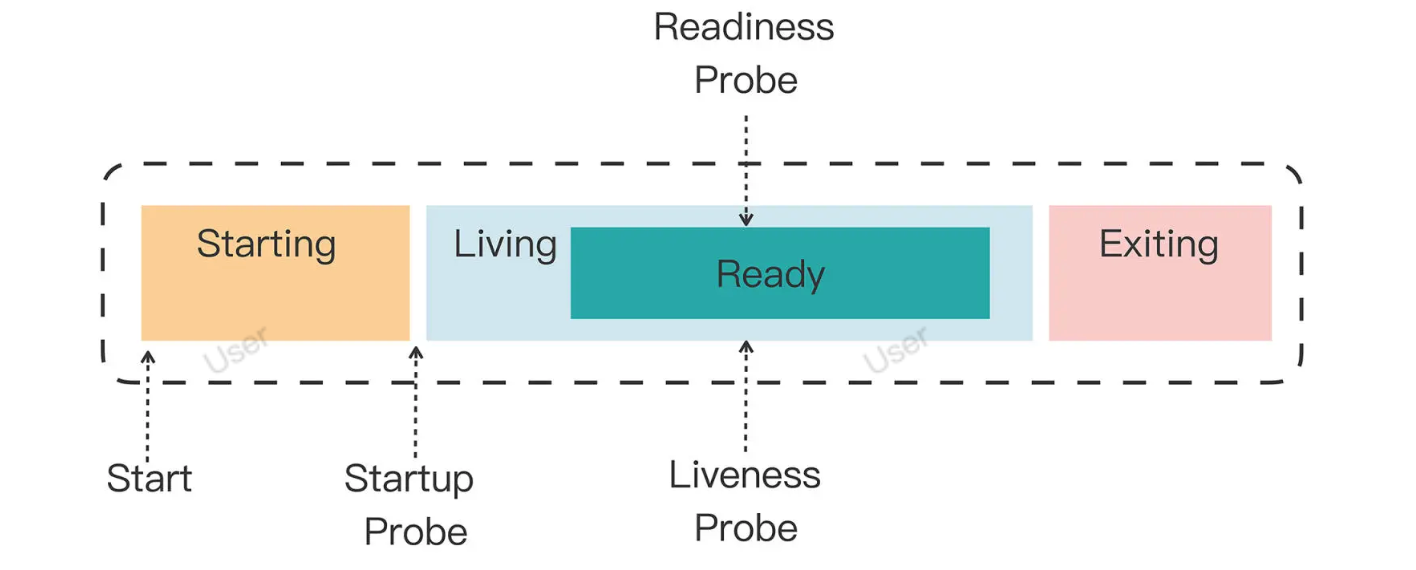

三种探针是递进的关系，只有到最后的Readiness状态才是一个容器最健康可用的状态，三种状态关系图

如何使用状态和探针来管理容器的呢？

如果一个Pod里的容器配置了探针，Kubernetes在启动容器后就会不断地调用探针来检查容器的状态：

• 如果Startup探针失败，Kubernetes会认为容器没有正常启动，就会尝试反复重启，当然其后面的Liveness探针和Readiness探针也不会启动。
• 如果Liveness探针失败，Kubernetes就会认为容器发生了异常，也会重启容器。
• 如果Readiness探针失败，Kubernetes会认为容器虽然在运行，但内部有错误，不能正常提供服务，就会把容器从Service对象的负载均衡集合中排除，不会给它分配流量。

3、如何使用容器状态探针
Pod的YAML描述文件里定义探针有startupProbe、livenessProbe、readinessProb三种

（1）探针的配置方式都是一样的，关键字段有下面几个：

• periodSeconds，执行探测动作的时间间隔，默认是10秒探测一次。
• timeoutSeconds，探测动作的超时时间，如果超时就认为探测失败，默认是1秒。
• successThreshold，连续几次探测成功才认为是正常，对于startupProbe和livenessProbe来说它只能是1。
• failureThreshold，连续探测失败几次才认为是真正发生了异常，默认是3次。

（2）探测方式，Kubernetes支持3种：Shell、TCP Socket、HTTP GET，它们也需要在探针里配置：

• exec，执行一个Linux命令，比如ps、cat等等，和container的command字段很类似。
• tcpSocket，使用TCP协议尝试连接容器的指定端口。
• httpGet，连接端口并发送HTTP GET请求。

(3) 要使用这些探针，必须要在开发应用时预留出“检查口”，这样Kubernetes才能调用探针获取信息。

• 以Nginx作为示例，用ConfigMap编写一个配置文件：

apiVersion: v1
kind: ConfigMap
metadata:
  name: ngx-conf

data:
  default.conf: |
    server {
      listen 80;
      location = /ready {
        return 200 'I am ready';
      }
    }

在这个配置文件里，启用了80端口，然后用 location 指令定义了HTTP路径 /ready，它作为对外暴露的“检查口”，用来检测就绪状态，返回简单的200状态码和一个字符串表示工作正常。

• Pod里三种探针的具体定义

apiVersion: v1
kind: Pod
metadata:
  name: ngx-pod-probe

spec:
  volumes:
  - name: ngx-conf-vol
    configMap:
      name: ngx-conf

  containers:
  - image: nginx:alpine
    name: ngx
    ports:
    - containerPort: 80
    volumeMounts:
    - mountPath: /etc/nginx/conf.d
      name: ngx-conf-vol

    startupProbe:
      periodSeconds: 1
      exec:
        command: ["cat", "/var/run/nginx.pid"]

    livenessProbe:
      periodSeconds: 10
      tcpSocket:
        port: 80

    readinessProbe:
      periodSeconds: 5
      httpGet:
        path: /ready
        port: 80

StartupProbe使用了Shell方式，使用 cat 命令检查Nginx存在磁盘上的进程号文件（/var/run/nginx.pid），如果存在就认为是启动成功，它的执行频率是每秒探测一次。

LivenessProbe使用了TCP Socket方式，尝试连接Nginx的80端口，每10秒探测一次。

ReadinessProbe使用的是HTTP GET方式，访问容器的 /ready 路径，每5秒发一次请求。

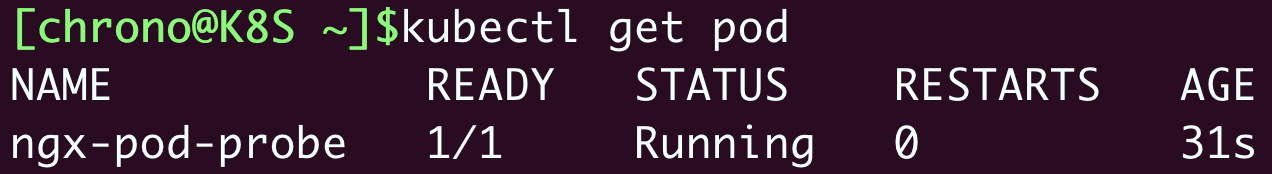

用 kubectl apply 创建这个Pod，然后查看它的状态：

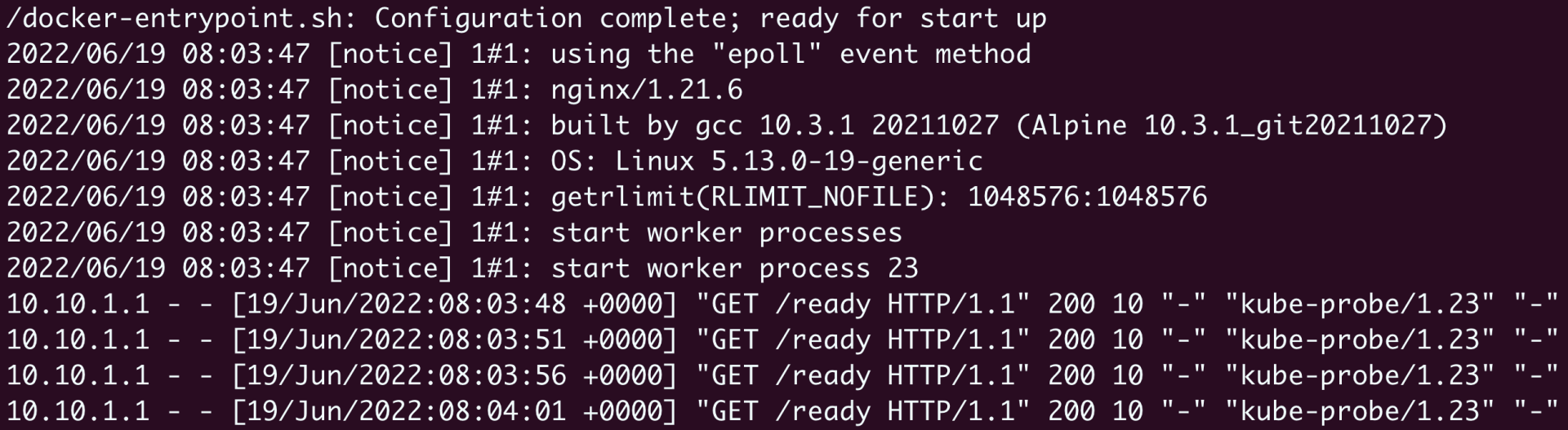

用 kubectl logs 来查看Nginx的访问日志，里面会记录HTTP GET探针的执行情况

集群管理：用名字空间分隔系统资源

1、使用名字空间

创建一个名字空间

kubectl create ns test-ns
kubectl get ns

想要把一个对象放入特定的名字空间，需要在它的 metadata 里添加一个 namespace 字段，比如要在“test-ns”里创建一个简单的Nginx Pod，就要这样写：

apiVersion: v1
kind: Pod
metadata:
  name: ngx
  namespace: test-ns

spec:
  containers:
  - image: nginx:alpine
    name: ngx

想要操作其他名字空间的对象必须要用 -n 参数明确指定：

kubectl get pod -n test-ns

因为名字空间里的对象都从属于名字空间，所以一旦名字空间被删除，它里面的所有对象也都会消失。删除刚才创建的名字空间“test-ns”：

kubectl delete ns test-ns

就会发现删除名字空间后，它里面的Pod也会无影无踪了。

2、什么是资源配额

名字空间可以像管理容器一样，给名字空间设定配额

名字空间的资源配额需要使用一个专门的API对象，叫做 ResourceQuota，简称是 quota
使用命令 kubectl create 创建一个它的样板文件：

export out="--dry-run=client -o yaml"
kubectl create quota dev-qt $out

因为资源配额对象必须依附在某个名字空间上，所以在它的 metadata 字段里必须明确写出 namespace（否则就会应用到default名字空间）。

下面我们先创建一个名字空间“dev-ns”，再创建一个资源配额对象“dev-qt”：

apiVersion: v1
kind: Namespace
metadata:
  name: dev-ns

---

apiVersion: v1
kind: ResourceQuota
metadata:
  name: dev-qt
  namespace: dev-ns

spec:
  ... ...

ResourceQuota对象的使用方式比较灵活，既可以限制整个名字空间的配额，也可以只限制某些类型的对象（使用scopeSelector），此处看第一种

在ResourceQuota里设置各类资源配额，简单地归类：

• CPU和内存配额，使用 request.、limits.，这是和容器资源限制是一样的。
• 存储容量配额，使 requests.storage 限制的是PVC的存储总量，也可以用
• persistentvolumeclaims 限制PVC的个数。
• 核心对象配额，使用对象的名字（英语复数形式），比如 pods、configmaps、secrets、services。
• 其他API对象配额，使用 count/name.group 的形式，比如 count/jobs.batch、count/deployments.apps。

下面的这个YAML就是一个比较完整的资源配额对象

apiVersion: v1
kind: ResourceQuota
metadata:
  name: dev-qt
  namespace: dev-ns

spec:
  hard:
    requests.cpu: 10
    requests.memory: 10Gi
    limits.cpu: 10
    limits.memory: 20Gi

    requests.storage: 100Gi
    persistentvolumeclaims: 100

    pods: 100
    configmaps: 100
    secrets: 100
    services: 10

    count/jobs.batch: 1
    count/cronjobs.batch: 1
    count/deployments.apps: 1

名字空间加上的全局资源配额解释:

• 所有Pod的需求总量最多是10个CPU和10GB的内存，上限总量是10个CPU和20GB的内存。
• 只能创建100个PVC对象，使用100GB的持久化存储空间。
• 只能创建100个Pod，100个ConfigMap，100个Secret，10个Service。
• 只能创建1个Job，1个CronJob，1个Deployment。

3、如何使用资源配额

用 kubectl apply 创建这个资源配额对象

kubectl apply -f quota-ns.yml
//查看
kubectl get quota -n dev-ns
kubectl describe quota -n dev-ns

试验：

在名字空间里运行两个busybox Job，要加上 -n 参数：

kubectl create job echo1 -n dev-ns --image=busybox -- echo hello
kubectl create job echo2 -n dev-ns --image=busybox -- echo hello

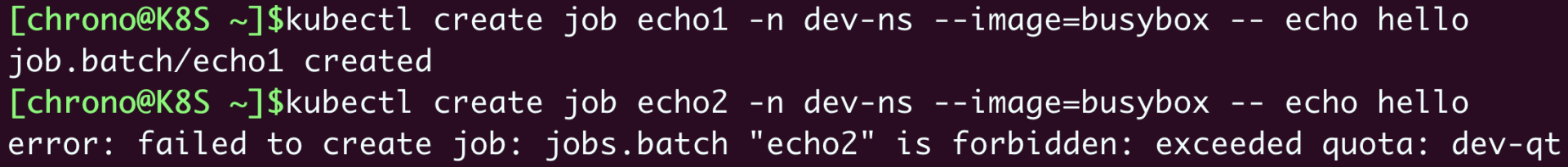

ResourceQuota限制了名字空间里最多只能有一个Job，所以创建第二个Job对象时会失败，提示超出了资源配额。

4、默认资源配额

（1）在名字空间加上了资源配额限制之后，它会有一个合理但比较“烦人”的约束：要求所有在里面运行的Pod都必须用字段 resources 声明资源需求，否则就无法创建。

比如说，现在用命令 kubectl run 创建一个Pod：

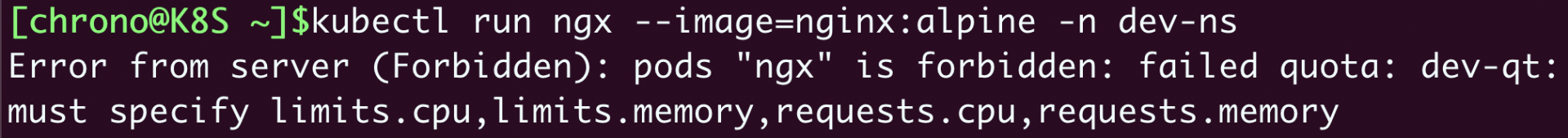

kubectl run ngx --image=nginx:alpine -n dev-ns

提示说不满足配额要求。

为了保证名字空间的资源总量可管可控，Kubernetes就只能拒绝创建这样的Pod了

（2）如何让Kubernetes自动为Pod加上资源限制呢？也就是说给个默认值，省去反复设置配额？

辅助对象了—— LimitRange，简称是 limits，它能为API对象添加默认的资源配额限制
用命令 kubectl explain limits 来查看它的YAML字段详细说明

• spec.limits 是它的核心属性，描述了默认的资源限制。
• type 是要限制的对象类型，可以是 Container、Pod、PersistentVolumeClaim。
• default 是默认的资源上限，对应容器里的 resources.limits，只适用于 Container。
• defaultRequest 默认申请的资源，对应容器里的 resources.requests，同样也只适用于 Container。
• max、min 是对象能使用的资源的最大最小值。

LimitRange对象的YAML示范

apiVersion: v1
kind: LimitRange
metadata:
  name: dev-limits
  namespace: dev-ns

spec:
  limits:
  - type: Container
    defaultRequest:
      cpu: 200m
      memory: 50Mi
    default:
      cpu: 500m
      memory: 100Mi
  - type: Pod
    max:
      cpu: 800m
      memory: 200Mi

它设置了每个容器默认申请0.2的CPU和50MB内存，容器的资源上限是0.5的CPU和100MB内存，每个Pod的最大使用量是0.8的CPU和200MB内存。

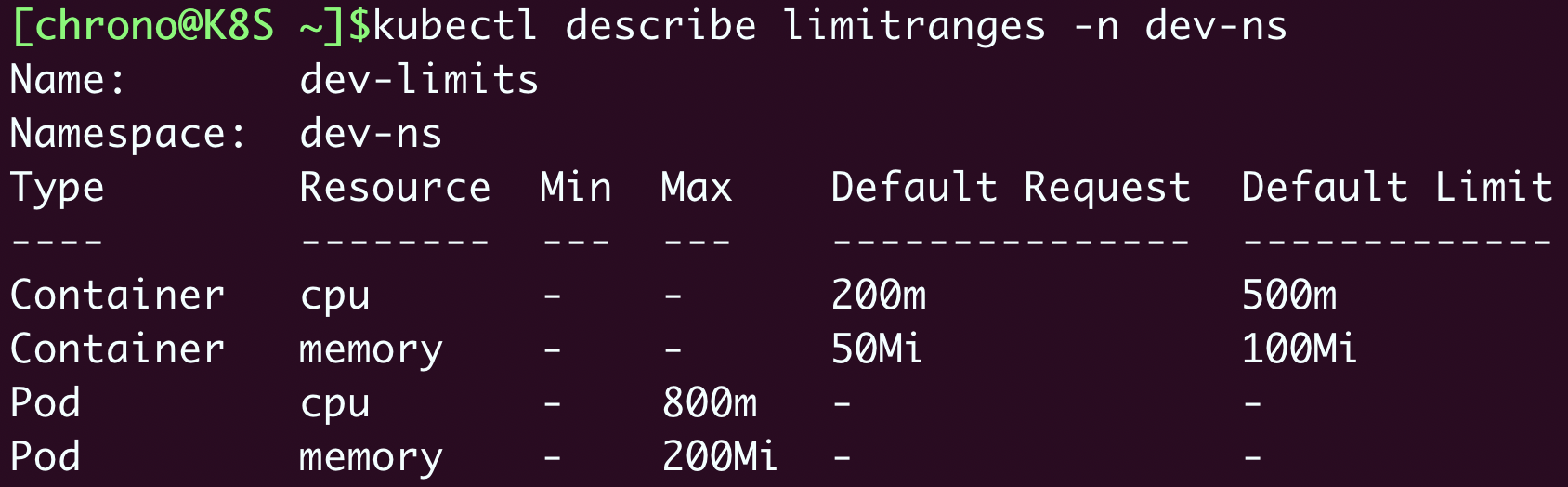

使用 kubectl apply 创建LimitRange之后，再用 kubectl describe 就可以看到它的状态：

kubectl describe limitranges -n dev-ns

现在就可以直接创建Pod了，不用编写 resources 字段，再运行之前的 kubectl run 命令：

kubectl run ngx --image=nginx:alpine -n dev-ns

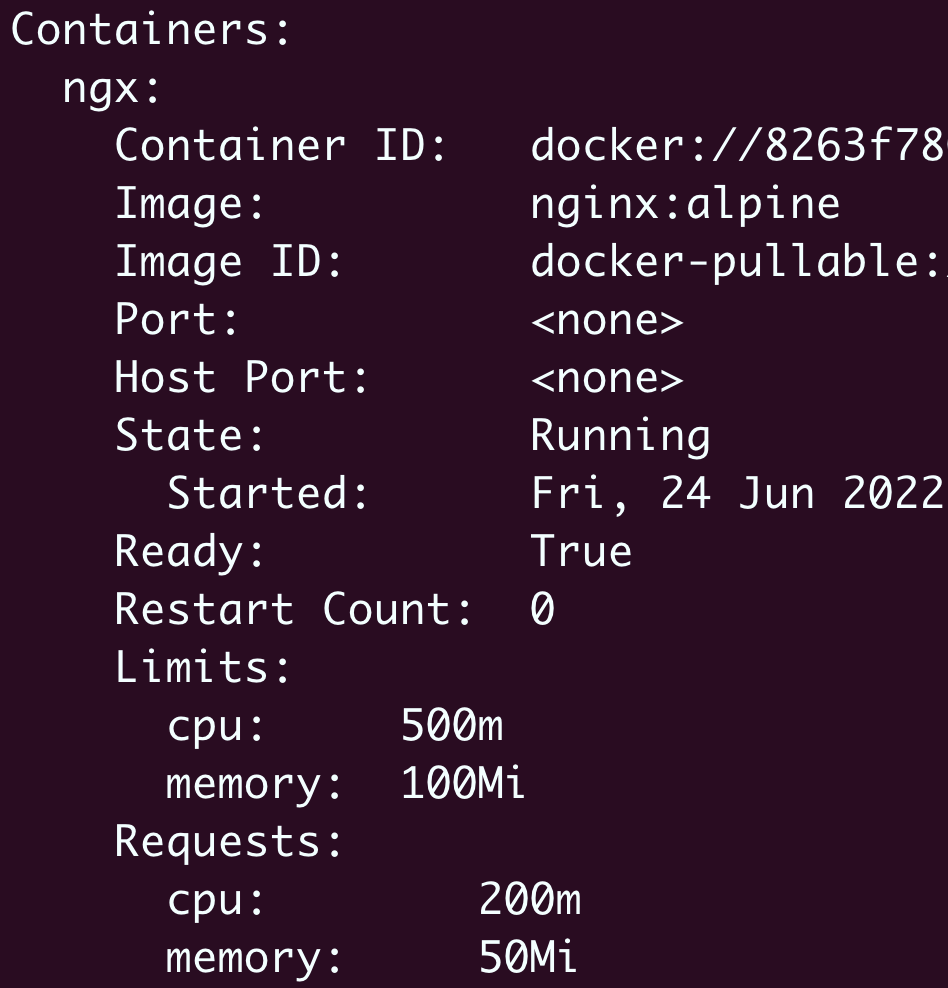

有了这个默认的资源配额作为“保底”，这次就没有报错，Pod顺利创建成功，用 kubectl describe 查看Pod的状态，也可以看到LimitRange为它自动加上的资源配额：

系统监控：使用Metrics Server和Prometheus

Kubernetes为集群提供的两种系统级别的监控项目：Metrics Server和Prometheus

Metrics Server

监测系统指标

Linux系统有一个命令 top 能够实时显示当前系统的CPU和内存利用率，它是性能分析和调优的基本工具，非常有用。
Kubernetes也提供了类似的命令，就是 kubectl top，不过默认情况下这个命令不会生效，必须要安装一个插件Metrics Server才可以。

安装
Metrics Server的项目网址（https://github.com/kubernetes-sigs/metrics-server）
Metrics Server的所有依赖都放在了一个YAML描述文件里，可以使用wget或者curl下载：

wget https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml

kubectl apply 创建对象之前,有两个准备工作要做

第一个工作是修改YAML文件，需要在Metrics Server的Deployment对象里，加上一个额外的运行参数 --kubelet-insecure-tls，也就是这样：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: metrics-server
  namespace: kube-system
spec:
  ... ...
  template:
    spec:
      containers:
      - args:
        - --kubelet-insecure-tls
        ... ...

因为Metrics Server默认使用TLS协议，要验证证书才能与kubelet实现安全通信，而我们的实验环境里没有这个必要，加上这个参数可以让我们的部署工作简单很多（生产环境里就要慎用）。

第二个工作，是预先下载Metrics Server的镜像。
Metrics Server的镜像仓库用的是gcr.io，下载很困难。好在它也有国内的镜像网站，可以下载后再改名，然后把镜像加载到集群里的节点上。

这里我给出一段Shell脚本代码，供你参考：

repo=registry.aliyuncs.com/google_containers

name=k8s.gcr.io/metrics-server/metrics-server:v0.6.1
src_name=metrics-server:v0.6.1

docker pull $repo/$src_name

docker tag $repo/$src_name $name
docker rmi $repo/$src_name

两个准备工作都完成之后，我们就可以使用YAML部署Metrics Server了：

kubectl apply -f components.yaml

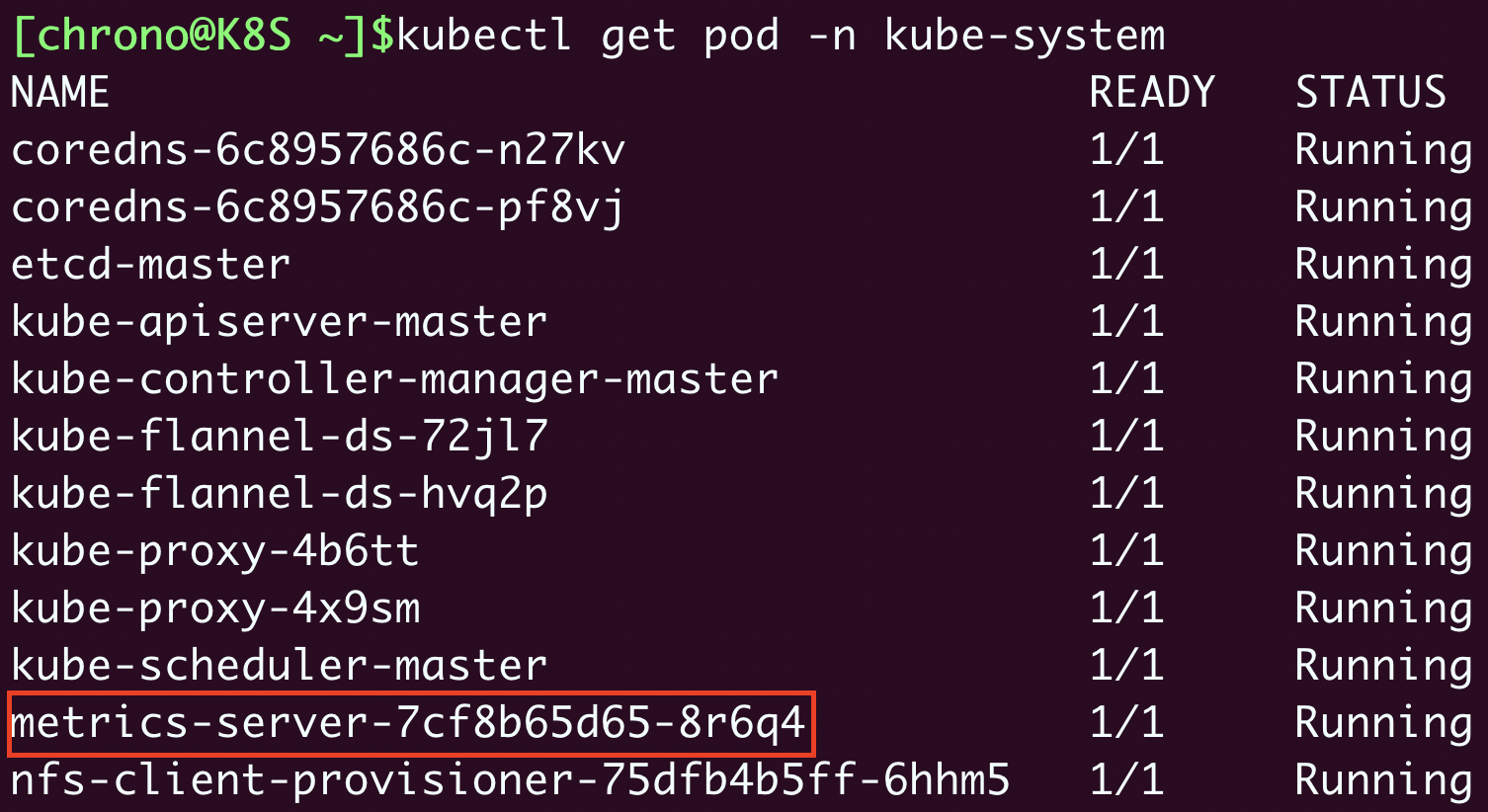

Metrics Server属于名字空间“kube-system”，可以用 kubectl get pod 加上 -n 参数查看它是否正常运行：

kubectl get pod -n kube-system

有了Metrics Server插件，就可以使用命令 kubectl top 来查看Kubernetes集群当前的资源状态了。它有两个子命令，node 查看节点的资源使用率，pod 查看Pod的资源使用率。

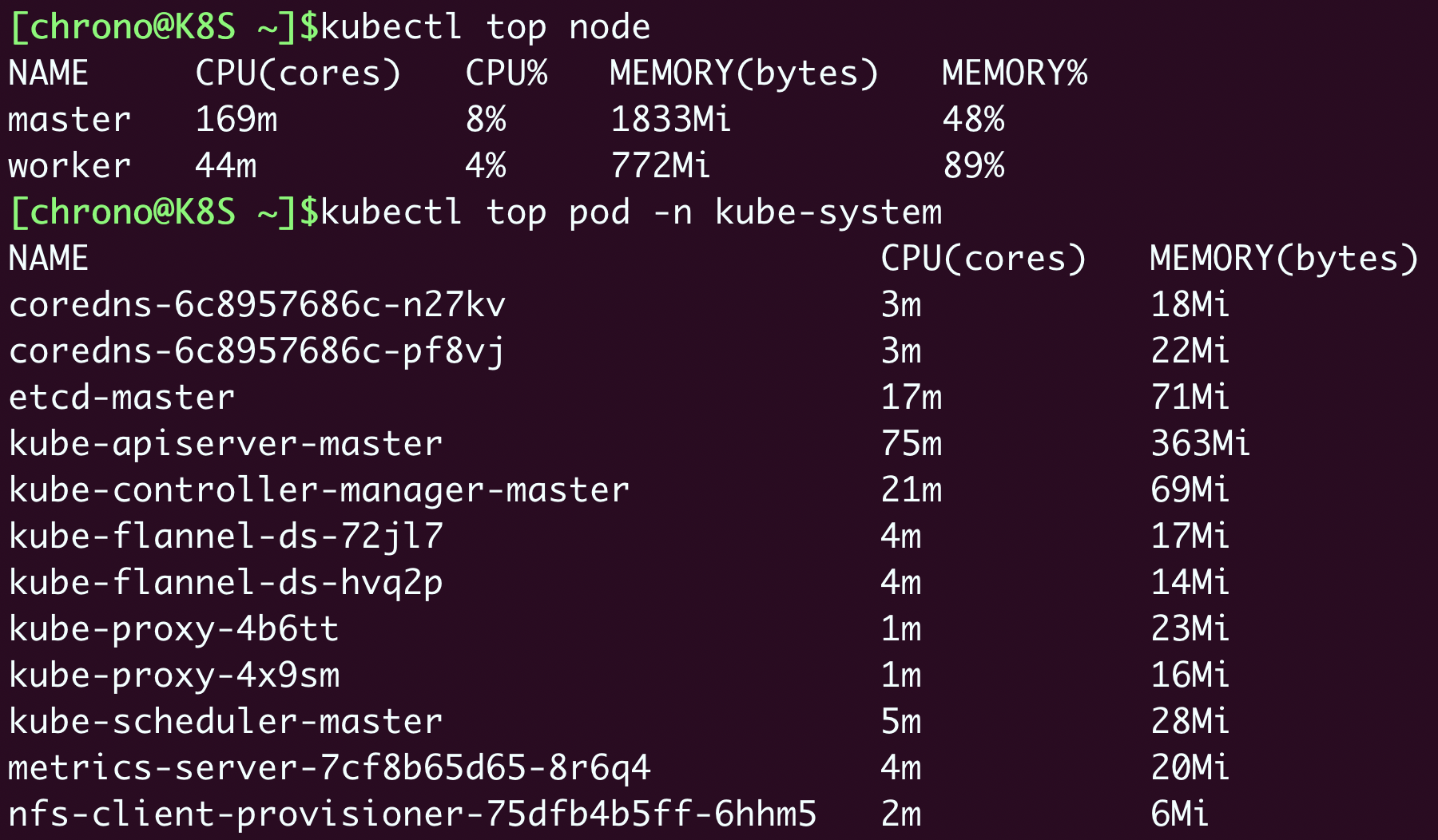

kubectl top node
kubectl top pod -n kube-system

从这个截图里可以看到：

• 集群里两个节点CPU使用率都不高，分别是8%和4%，但内存用的很多，master节点用了差不多一半（48%），而worker节点几乎用满了（89%）。
• 名字空间“kube-system”里有很多Pod，其中apiserver最消耗资源，使用了75m的CPU和363MB的内存。’

HorizontalPodAutoscaler（水平自动伸缩）

“HorizontalPodAutoscaler”，简称是“hpa”。顾名思义，它是专门用来自动伸缩Pod数量的对象，适用于Deployment和StatefulSet，但不能用于DaemonSet（原因很明显吧）。
HorizontalPodAutoscaler的能力完全基于Metrics Server，它从Metrics Server获取当前应用的运行指标，主要是CPU使用率，再依据预定的策略增加或者减少Pod的数量。

使用HorizontalPodAutoscaler，首先要定义Deployment和Service，创建一个Nginx应用，作为自动伸缩的目标对象：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: ngx-hpa-dep

spec:
  replicas: 1
  selector:
    matchLabels:
      app: ngx-hpa-dep

  template:
    metadata:
      labels:
        app: ngx-hpa-dep
    spec:
      containers:
      - image: nginx:alpine
        name: nginx
        ports:
        - containerPort: 80

        resources:
          requests:
            cpu: 50m
            memory: 10Mi
          limits:
            cpu: 100m
            memory: 20Mi
---

apiVersion: v1
kind: Service
metadata:
  name: ngx-hpa-svc
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: ngx-hpa-dep

在这个YAML里只部署了一个Nginx实例，名字是 ngx-hpa-dep。注意在它的 spec 里一定要用 resources 字段写清楚资源配额，否则HorizontalPodAutoscaler会无法获取Pod的指标，也就无法实现自动化扩缩容。

接下来我们要用命令 kubectl autoscale 创建一个HorizontalPodAutoscaler的样板YAML文件，它有三个参数：

• min，Pod数量的最小值，也就是缩容的下限。
• max，Pod数量的最大值，也就是扩容的上限。
• cpu-percent，CPU使用率指标，当大于这个值时扩容，小于这个值时缩容。

现在就来为刚才的Nginx应用创建HorizontalPodAutoscaler，指定Pod数量最少2个，最多10个，CPU使用率指标设置的小一点，5%，方便观察扩容现象：

export out="--dry-run=client -o yaml"              # 定义Shell变量
kubectl autoscale deploy ngx-hpa-dep --min=2 --max=10 --cpu-percent=5 $out

得到的YAML描述文件就是这样：

apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: ngx-hpa

spec:
  maxReplicas: 10
  minReplicas: 2
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: ngx-hpa-dep
  targetCPUUtilizationPercentage: 5

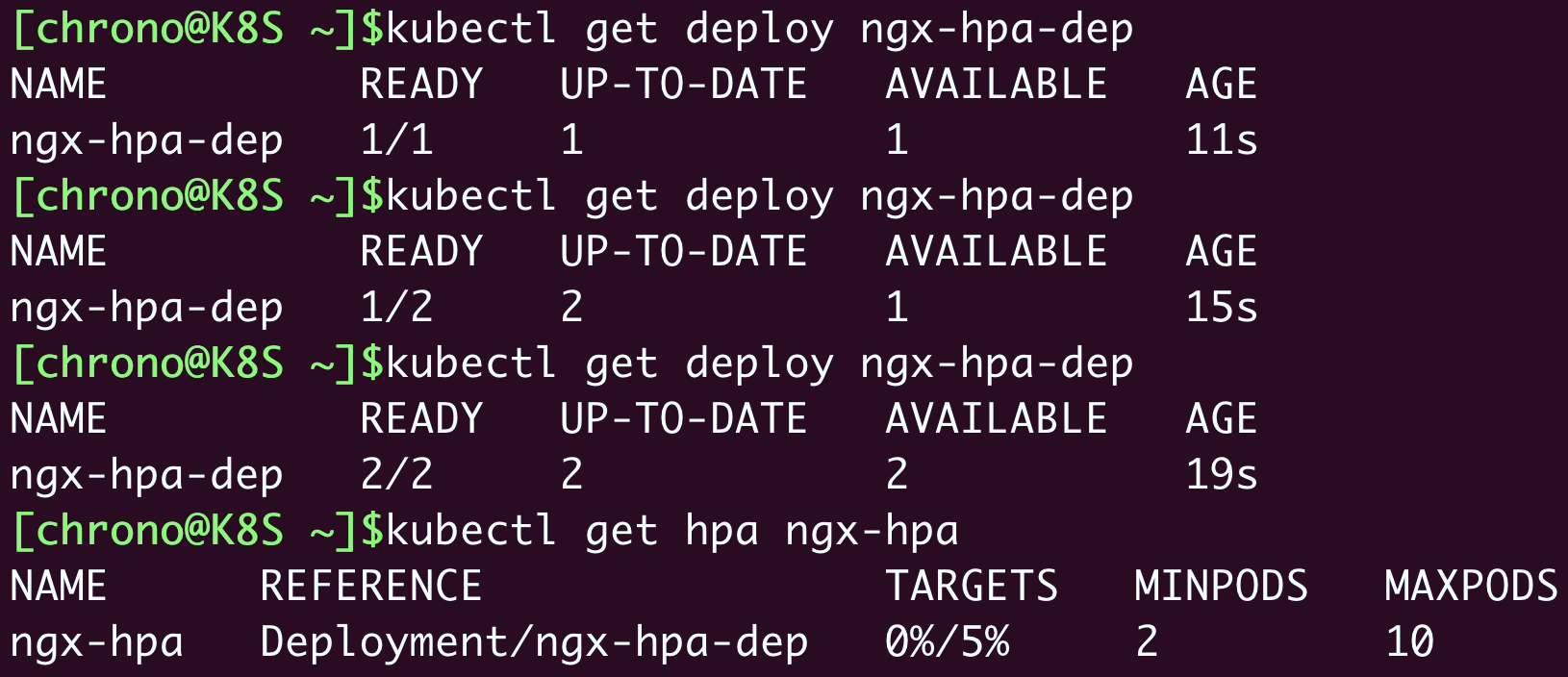

使用命令 kubectl apply 创建这个HorizontalPodAutoscaler后，它会发现Deployment里的实例只有1个，不符合min定义的下限的要求，就先扩容到2个：

从这张截图里你可以看到，HorizontalPodAutoscaler会根据YAML里的描述，找到要管理的Deployment，把Pod数量调整成2个，再通过Metrics Server不断地监测Pod的CPU使用率。

下面我们来给Nginx加上压力流量，运行一个测试Pod，使用的镜像是“httpd:alpine”，它里面有HTTP性能测试工具ab（Apache Bench）：

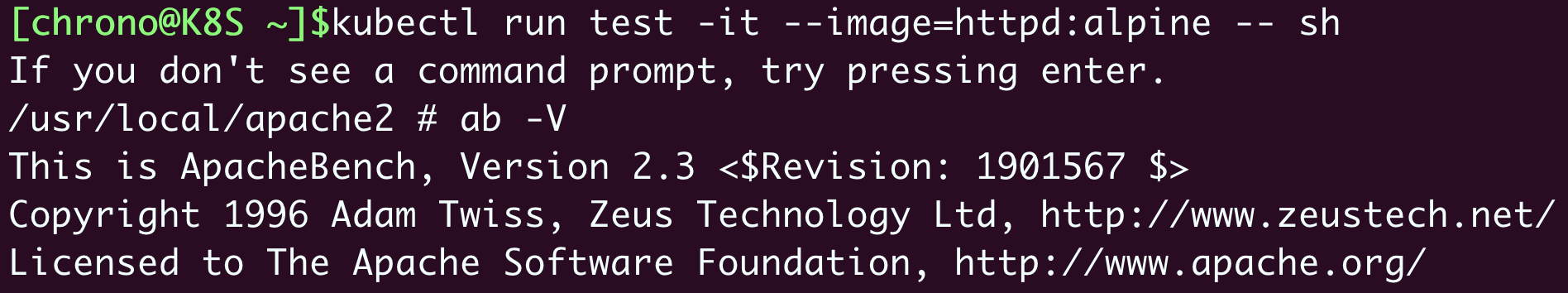

kubectl run test -it --image=httpd:alpine -- sh

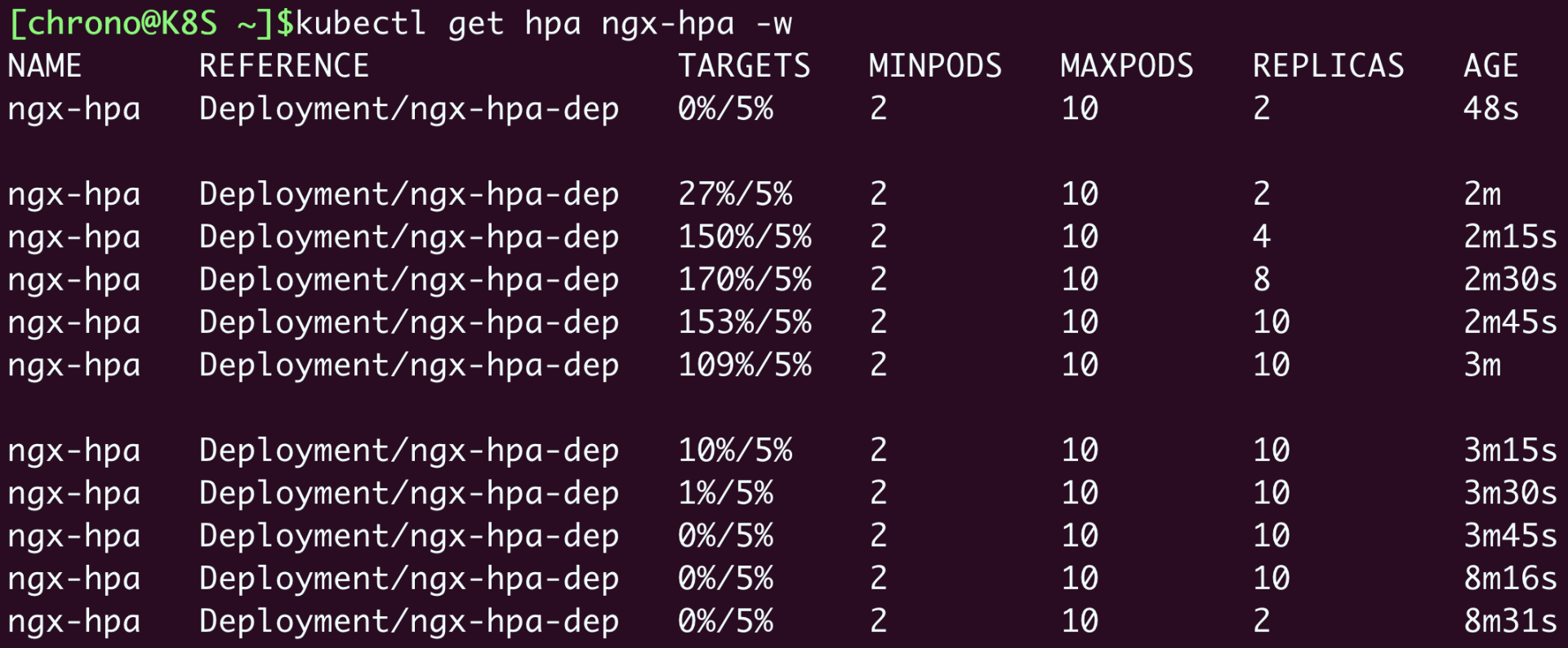

然后我们向Nginx发送一百万个请求，持续1分钟，再用 kubectl get hpa 来观察HorizontalPodAutoscaler的运行状况：

ab -c 10 -t 60 -n 1000000 'http://ngx-hpa-svc/'

因为Metrics Server大约每15秒采集一次数据，所以HorizontalPodAutoscaler的自动化扩容和缩容也是按照这个时间点来逐步处理的。

当它发现目标的CPU使用率超过了预定的5%后，就会以2的倍数开始扩容，一直到数量上限，然后持续监控一段时间，如果CPU使用率回落，就会再缩容到最小值。

Prometheus

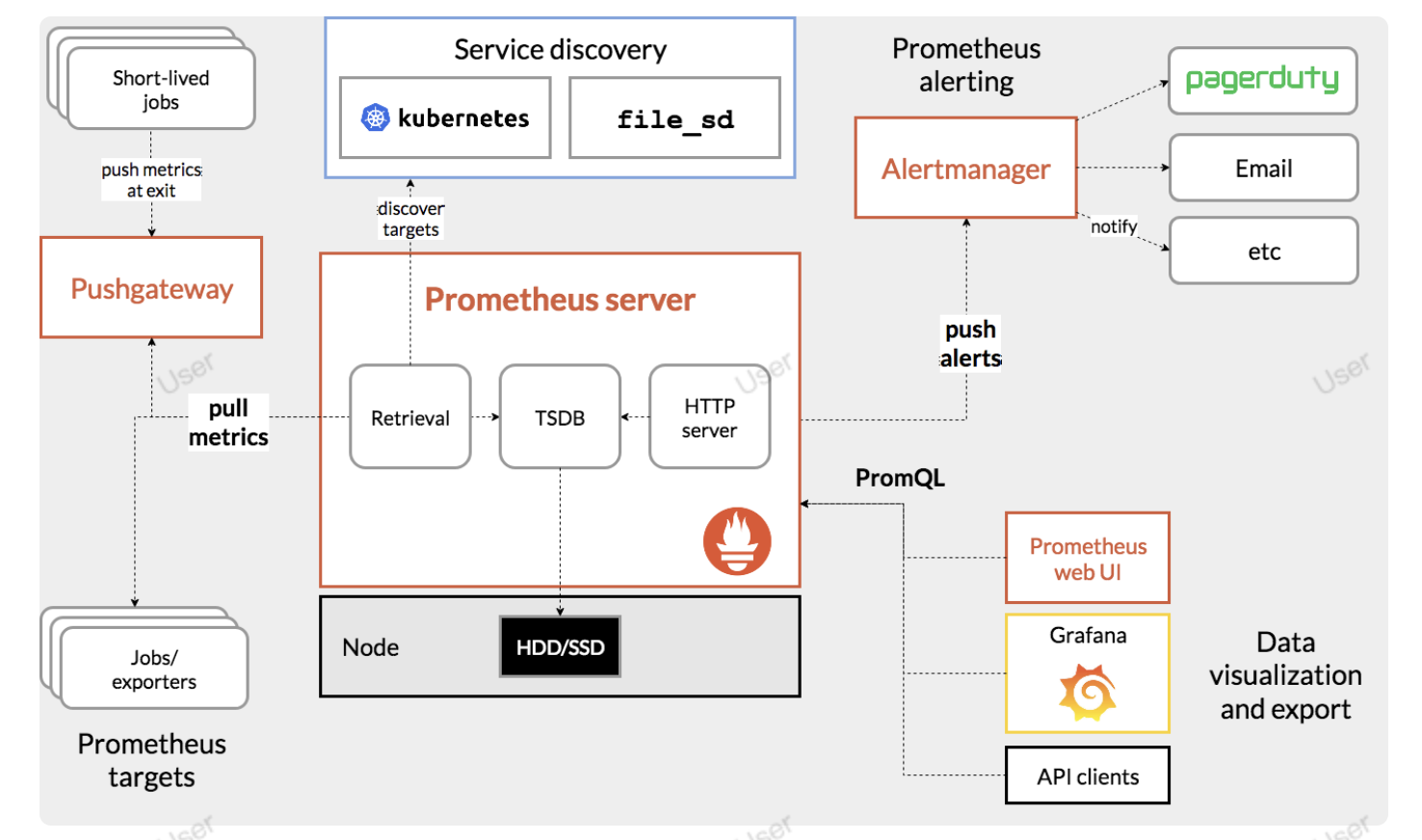

1、Prometheus官方的架构图

Prometheus系统的核心是它的Server，里面有一个时序数据库TSDB，用来存储监控数据，另一个组件Retrieval使用拉取（Pull）的方式从各个目标收集数据，再通过HTTP Server把这些数据交给外界使用。

在Prometheus Server之外还有三个重要的组件：

• Push Gateway，用来适配一些特殊的监控目标，把默认的Pull模式转变为Push模式。
• Alert Manager，告警中心，预先设定规则，发现问题时就通过邮件等方式告警。
• Grafana是图形化界面，可以定制大量直观的监控仪表盘。

2、部署

在Kubernetes实验环境里部署Prometheus，选用了“kube-prometheus”项目（https://github.com/prometheus-operator/kube-prometheus/）

先下载kube-prometheus的源码包，当前的最新版本是0.11：

wget https://github.com/prometheus-operator/kube-prometheus/archive/refs/tags/v0.11.0.tar.gz

解压缩后，Prometheus部署相关的YAML文件都在 manifests 目录里，有近100个

要做一些准备工作，才能够安装Prometheus

第一步，是修改 prometheus-service.yaml、grafana-service.yaml。这两个文件定义了Prometheus和Grafana服务对象，我们可以给它们添加 type: NodePort，这样就可以直接通过节点的IP地址访问（当然也可以配置成Ingress）。

第二步，是修改 kubeStateMetrics-deployment.yaml、prometheusAdapter-deployment.yaml，因为它们里面有两个存放在gcr.io的镜像，必须解决下载镜像的问题。
需要修改镜像名字，把前缀都改成 chronolaw

image: k8s.gcr.io/kube-state-metrics/kube-state-metrics:v2.5.0
image: k8s.gcr.io/prometheus-adapter/prometheus-adapter:v0.9.1

image: chronolaw/kube-state-metrics:v2.5.0
image: chronolaw/prometheus-adapter:v0.9.1

要执行两个 kubectl create 命令来部署Prometheus，先是 manifests/setup 目录，创建名字空间等基本对象，然后才是 manifests 目录：

kubectl create -f manifests/setup
kubectl create -f manifests

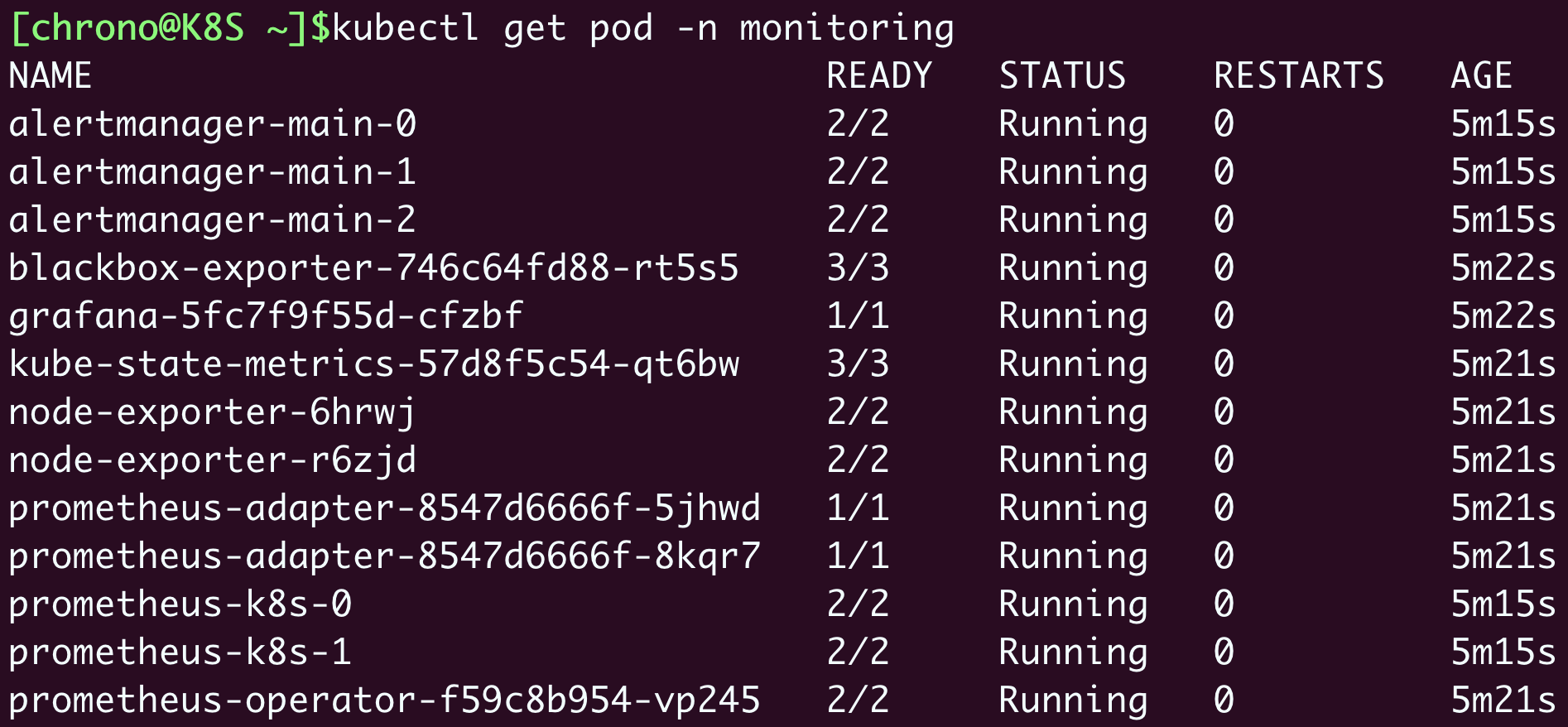

Prometheus的对象都在名字空间“monitoring”里，创建之后可以用 kubectl get 来查看状态：

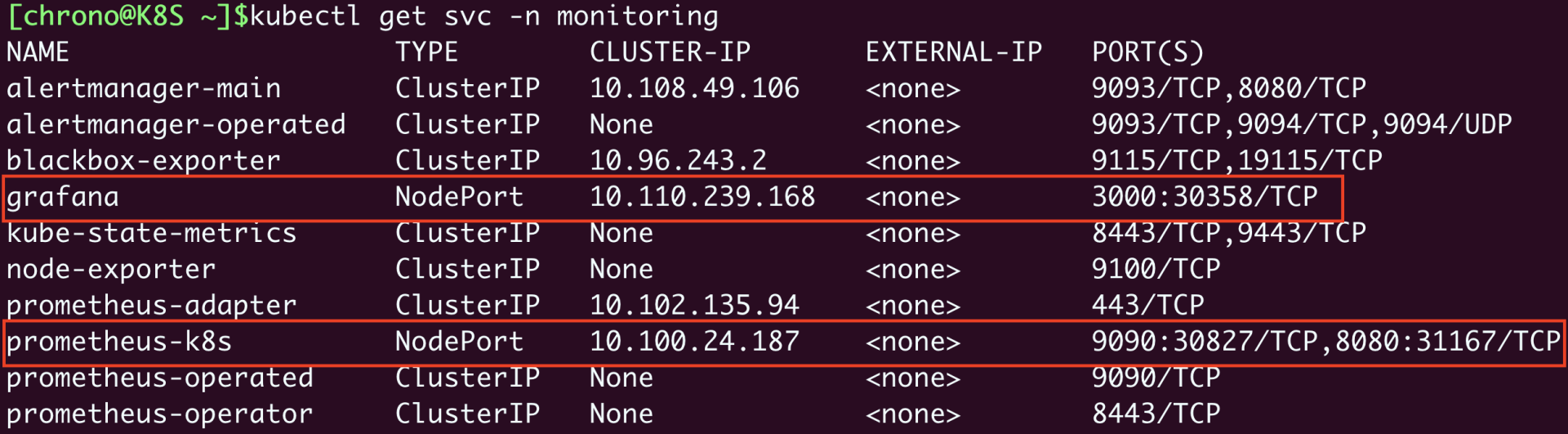

这些Pod都运行正常，我们再来看看它对外的服务端口：

前面修改了Grafana和Prometheus的Service对象，所以这两个服务就在节点上开了端口，Grafana是“30358”，Prometheus有两个端口，其中“9090”对应的“30827”是Web端口。

Prometheus界面: ip:30827
Grafana界面：ip:30358
