用Python绘制折线图（上）

各个事业部需要在工作表中生成利润走势图，来分析利润走向。

但是一共有52个部门，也就是需要给52个Excel表格绘图，同样的绘图操作要重复52遍，如果一个个操作实在浪费时间。

还有绘制什么样式的图也需要琢磨一下。既然是分析利润的走势，那么选择折线图就可以更好地展示数据的变化趋势。

代码实现：


import os
from openpyxl import load_workbook
from openpyxl.chart import LineChart, Reference

# 设置目标文件夹路径
path = './各部门利润表汇总/'

# 获取文件夹下的所有文件名
file_list = os.listdir(path)
# 遍历文件名列表，取得每一个文件名
for file_name in file_list:
    # 拼接文件路径
    file_path = path + file_name
    print('正在处理：' + file_name)
    # 读取工作簿
    wb = load_workbook(file_path)
    # 读取工作簿中的活跃工作表
    ws = wb.active

    # 实例化 LineChart 类，得到 LineChart 对象
    chart = LineChart()
    # 引用工作表的部分数据
    data = Reference(worksheet=ws, min_row=3, max_row=9, min_col=1, max_col=5)
    # 添加被引用的数据到 LineChart 对象
    chart.add_data(data, from_rows=True, titles_from_data=True)
    # 添加 LineChart 对象到工作表中，指定折线图的位置
    ws.add_chart(chart, "C12")

    # 引用工作表的表头数据
    cats = Reference(worksheet=ws, min_row=2, max_row=2, min_col=2, max_col=5)
    # 设置类别轴的标签
    chart.set_categories(cats)
    # 设置 x 轴的标题
    chart.x_axis.title = "季度"
    # 设置 y 轴的标题
    chart.y_axis.title = "利润"
    # 改变线条颜色
    chart.style = 48

    # 保存文件
    wb.save(file_path)
# 在终端提示表格绘图结束
print('恭喜你，工作表中的图绘制成功！')

运行效果：

功能拆解

在分析项目、功能拆解前，先认识一下Excel图的元素。

X、Y轴的标题：图的坐标轴分为X轴（水平轴）、Y轴（垂直轴），其标题说明了坐标轴的内容。如下图所示：



类别轴、值轴：坐标轴还可以分为类别轴和值轴。值轴用于描述数量，标签一般是数字；类别轴用于描述类别，标签一般为类别名，如下图的“第n季度”。

图例：说明图中数据系列的含义。在下图中，图例说明相应颜色折线的含义，比如：深褐色折线描述了项目A的利润变化。

简单了解Excel图的元素后，我们开始项目的分析和拆解。

先回顾一下如何使用Microsoft Excel为多个Excel文件绘制折线图。

首先，打开一个Excel文件，绘制利润走势折线图，过程分为两步：
一、折线图绘制；
二、折线图信息及样式的优化。

其中，折线图绘制包括三个步骤：确认图的类型；引用表格的数据；设置图在工作表的位置。



折线图信息及样式的优化包括三个步骤：修改类别轴的标签；添加X轴、Y轴的标题；修改图的样式。



最后，依次打开其他Excel文件，重复实现折线图绘制、折线图信息及样式的优化。

其实，利用Python绘制折线图时，也对应着这两步：折线图绘制、折线图信息及样式的优化。

由此，该项目可以拆解为四大功能块：循环打开Excel文件、折线图绘制、折线图信息及样式的优化、保存Excel文件。



项目的关键问题在于：LineChart对象、Reference对象的学习，实现折线图绘制、折线图信息及样式的优化。

然后，结合已学的知识for循环、os.listdir()完成循环打开Excel文件，工作簿对象.save()完成保存Excel文件。

最后，将四个功能块合并，就可以为52个事业部的Excel表格绘制折线图。

2. 折线图绘制

折线图绘制功能块包括三个步骤：确定图的类型、引用表格中的数据、设置图在工作表的位置。

接下来，我会讲解各步骤相关的知识点。最后，利用所学知识实现折线图绘制功能块。



确定图的类型

LineChart类

openpyxl 可以绘制条形图、折线图等图。在openpyxl.chart模块中，每个类型的图都有对应的类。

通过chart = LineChart()，得到LineChart对象（LineChart的意思是：折线图)，相当于确认图的类型为折线图。

同理，通过chart = BarChart()可以得到BarChart对象（BarChart的意思是：条形图)。

综上，LineChart对象、BarChart对象都可以称为图表对象。

需要注意的是，在实例化LineChart类前，不要忘了从openpyxl.chart中导入LineChart。

引用表格中的数据

这个步骤的实现，需要讲解较多的新知识：Reference类、LineChart对象.add_data()。

Reference 类

在Python中，通过实例化openpyxl.chart中的Reference类（Reference中文翻译为：引用），完成表格数据的引用。

例如：Reference(worksheet=ws, min_row=3, max_row=9, min_col=1, max_col=5)引用了工作表对象ws中第3行到第9行、第1列到第5列矩形区域的数据。

那Reference 类中的各参数代表什么意思？

参数worksheet比较好理解，指明被引用数据所在的工作表对象。

参数min_row、max_row、min_col、max_col：指明被引用数据的区域。

其中，min_row指明数据区域的起始行，max_row、min_col、max_col指明终止行、起始列、终止列。如下图所示。
【温馨提示】区域包括起始行、终止行、起始列、终止列

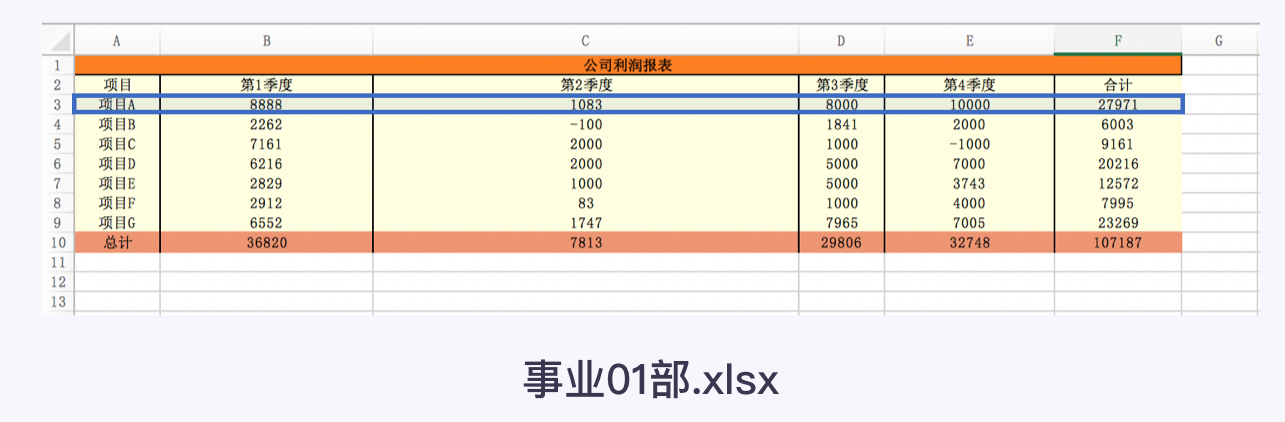

 通过实例化Reference类，引用“事业01部.xlsx”中第 3 行的数据。

 实现代码：

from openpyxl import load_workbook
from openpyxl.chart import Reference, LineChart
# 读取工作簿
wb = load_workbook('./事业01部.xlsx')
# 读取工作簿中的活跃工作表
ws = wb.active
# 实例化 LineChart 类
chart = LineChart()
# 实例化Reference类，创建Reference对象，赋值给变量data。引用第3行的数据。
data = Reference(worksheet=ws, min_row=3, max_row=3, min_col=1, max_col=6)

当取一行数据时，起始行和终止行是同一行。

LineChart对象.add_data()

通过实例化Reference类引用表格的数据后，还需要把被引用的数据添加到LineChart对象。

这时， LineChart对象.add_data()方法派上用场了。

例如，Linechart对象.add_data(data, from_rows=True, titles_from_data=True)，将被引用的数据data添加到LineChart对象中。



第一个参数是被引用的数据，它是Reference对象。

参数from_rows，参数titles_from_data又是什么意思呢？

参数from_rows的值可以是True或False，默认值是False。我们尝试给参数from_rows设置不同的值理解该参数的意义。

数from_rows小结：

一、from_rows（中文翻译为：来自行）。当from_rows设置为True时，引用区域的每行数据绘制一条折线。

二、当from_rows设置为False时，引用区域的每列数据绘制一条折线。



参数titles_from_data的值也只能是True或False，默认值是False。当设置不同的值，折线图会是怎么样的呢？

所以，当titles_from_data = False时，只需要引用绘制折线的数据。

当titles_from_data = True时，则需要多引用表格的数据来命名图例。

如下图中，多引用了表格的A列：项目A、项目B、项目C来命名图例。

引用表格中的数据步骤涉及的知识已讲解完：

1）Reference类：Reference(worksheet, min_row, max_row, min_col, max_col)
2）add_data()方法：LineChart对象.add_data(Reference对象，from_rows, titles_from_data)

了解了如何去引用数据来绘制折线图后，还需要确定好折线图在表格中放置的位置。

添图至表格的合适位置

工作表对象.add_chart()

绘制完图后，需要使用方法工作表对象.add_chart()将图添加至工作表，并设置图的位置。

add_chart()的使用很简单：工作表对象.add_chart(图表对象，参数anchor)。

第1个参数，指明被添加至工作表的图表对象，这里是LineChart对象。

第2个参数 anchor：设置图在工作表的位置。

例如，ws.add_chart(chart, "C12")，将绘制后的图表对象chart添加到工作表对象ws中，图的左上角位于单元格C12。

至此，我们已经可以在工作表上引用数据绘制出一个折线图，并放置在工作表的固定位置了。也就实现了功能块2：折线图绘制。

练习绘制折线图：

绘制项目A～项目G的利润变化，需要以项目名命名图例。



涉及到的知识点有：





 实现代码：

from openpyxl import load_workbook
from openpyxl.chart import LineChart, Reference

# 读取工作簿
wb = load_workbook('./事业01部.xlsx')
# 读取工作簿中的活跃工作表
ws = wb.active
# 实例化 LineChart 类，得到 LineChart 对象, 并赋值给变量chart
chart=LineChart()
# 实例化 Reference 类，引用工作表的部分数据。将Reference对象赋值给变量data
data=Reference(worksheet=ws,min_row=3,max_row=9,min_col=1,max_col=5)
# 添加被引用的数据到 LineChart 对象
chart.add_data(data,from_rows=True, titles_from_data=True)
# 添加 LineChart 对象到工作表中，折线图的左上角位于单元格 C12。
ws.add_chart(chart,'C12')

# 保存文件
wb.save('./事业01部.xlsx')

 运行效果：
