图的数据结构（Graph Data Structures）：深入探索与应用

在当今的数据科学、计算机科学及众多应用领域中，图数据结构（Graph Data Structures）扮演着至关重要的角色。它们不仅提供了一种表示复杂关系的方法，还是许多高效算法的基础。无论是社交网络、路径规划还是生物信息学，图都能够帮助我们建模和解决复杂问题。本文将深入探讨图的基本概念、存储方式、遍历算法以及它们在现实世界中的应用。

一、图的基本概念

图由节点（或顶点，Vertex）和边（Edge）组成，用于表示实体之间的连接关系。在图论中，这些关系可以是无向的（即边没有方向），也可以是有向的（边具有明确的起点和终点）。此外，边还可以带有权重（Weight），表示节点之间关系的强度或成本。

无向图：边没有方向的图。例如，表示朋友关系的社交网络图。
有向图：边具有方向的图。例如，表示网页之间链接关系的Web图。
加权图：边带有权重的图。例如，表示城市间距离的地图。
连通图：在无向图中，如果任意两个顶点之间都存在路径，则称该图为连通图。
强连通图：在有向图中，如果任意两个顶点之间都存在双向路径，则称该图为强连通图。
有向无环图（DAG）：没有环的有向图，在许多任务调度、依赖关系管理中有重要应用。
多重图：允许在两个顶点之间存在多条边的图，适用于表示多种关系或多种类型的连接。
二分图：顶点集可以被划分为两个独立的集合，且边只存在于这两个集合之间的顶点。二分图在配对问题（如婚姻匹配、作业分配）中有广泛应用。
- 传送门链接: 二分图（Bipartite Graph）算法原理详解

举个栗子

假设我们有一个简单的无向图，表示四个朋友之间的友谊关系：

A -- B
|   / \
|  /   \
| /     \
C-------D

这里，A、B、C、D是顶点，它们之间的连线是边，表示朋友关系。

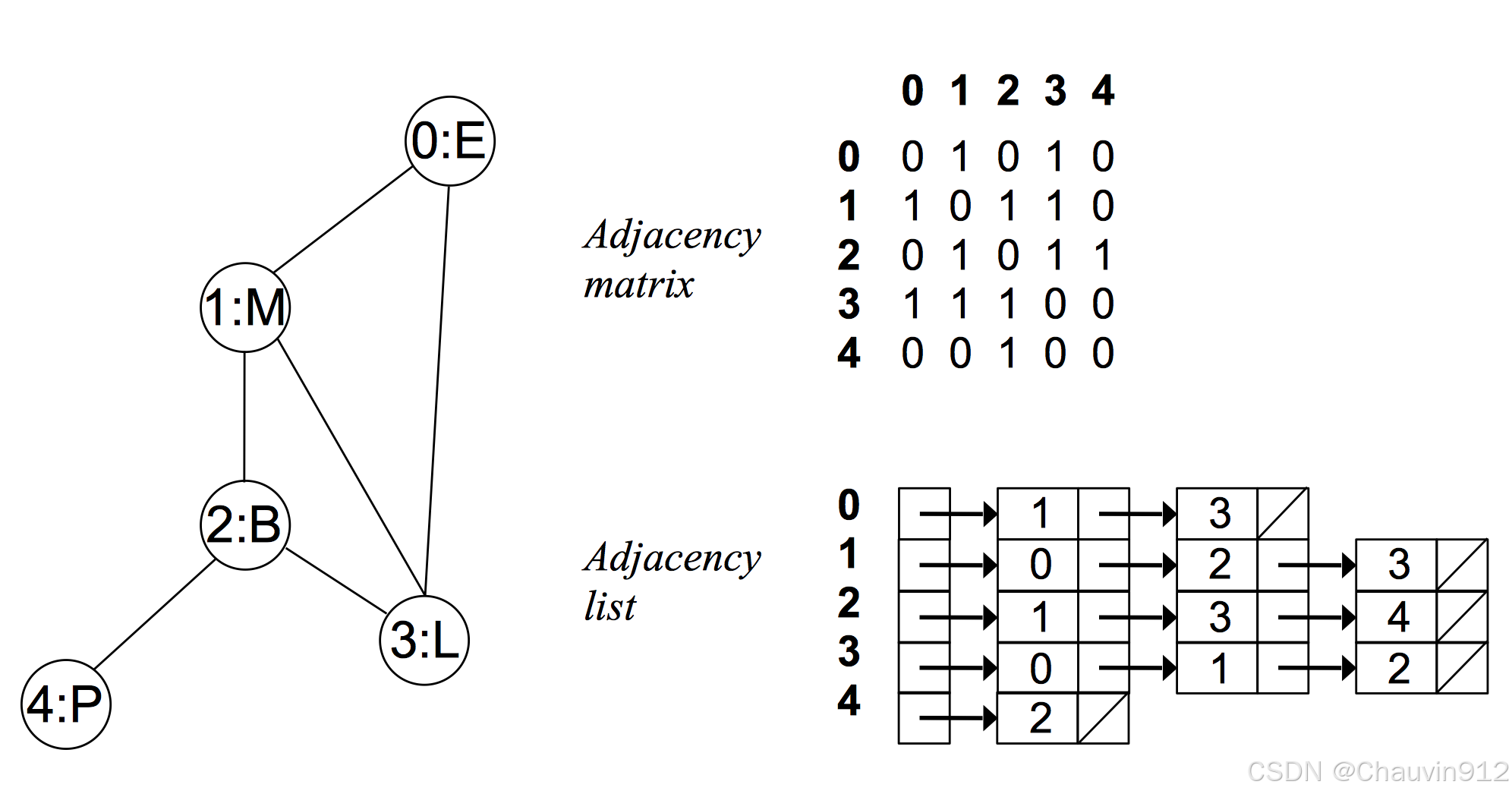

二、图的存储方式

为了高效地处理图数据，需要选择合适的存储结构。常见的图存储方式有邻接矩阵和邻接表两种。

邻接矩阵：使用二维数组来表示图中各顶点之间的连接关系。适用于稠密图，但会浪费大量空间在稀疏图上。
- 优点：访问任意边的时间复杂度为O(1)。
- 缺点：空间复杂度为O(V²)，不适合稀疏图。
邻接表：通过数组结合链表的方式来存储图。数组中的每个元素都是一个链表，链表中的节点表示与对应顶点相连接的边。适用于稀疏图。
- 优点：节省存储空间，快速访问顶点的邻接点。
- 缺点：空间复杂度为O(V+E)，边的插入和删除操作需要遍历链表。

示例代码

以下是使用Python实现的邻接表存储图的基本框架：

class Graph:
    def __init__(self):
        self.adj_list = {}

    def add_edge(self, u, v):
        if u in self.adj_list:
            self.adj_list[u].append(v)
        else:
            self.adj_list[u] = [v]
        # 对于无向图，还需要添加 v -> u 的边
        if v not in self.adj_list:
            self.adj_list[v] = []
        if u not in self.adj_list[v]:  # 避免重复添加边
            self.adj_list[v].append(u)

三、图的遍历算法

图的遍历是指访问图中所有顶点的过程，且每个顶点仅被访问一次。常见的遍历算法有深度优先搜索（DFS）和广度优先搜索（BFS）。

深度优先搜索（DFS）：沿着一条路径尽可能深地遍历图，直到顶点被访问完或到达无法继续前进的分支，然后回溯到上一个顶点，继续探索其他未访问的分支。DFS可以使用递归或栈来实现。
- 应用场景：DFS适用于解决连通性问题、拓扑排序、寻找图中的强连通分量以及路径搜索问题。
```
def dfs(graph, start, visited=None):
    if visited is None:
        visited = set()
    visited.add(start)
    print(start)
    for next in graph[start] - visited:
        dfs(graph, next, visited)
    return visited
```

广度优先搜索（BFS）：从某个顶点开始，先访问其所有邻接点，再依次访问这些邻接点的未被访问的邻接点，以此类推，直到访问完所有可达的顶点。BFS通常使用队列来实现。

应用场景：BFS适用于寻找最短路径（无权图）、层次遍历、广度优先树的构建以及寻找连通分量。

from collections import deque

def bfs(graph, start):
    visited = set()
    queue = deque([start])
    while queue:
        vertex = queue.popleft()
        if vertex not in visited:
            print(vertex)
            visited.add(vertex)
            queue.extend(graph[vertex] - visited)

传送门: 机器学习&深度学习中的搜索算法浅谈

四、图的高级算法

除了基本的遍历算法，图的高级算法在解决最短路径、网络流、图的划分等问题中也非常重要。

最短路径算法：如Dijkstra算法适用于加权无负权图的最短路径问题，而Bellman-Ford算法则可以处理负权边。
最小生成树算法：Kruskal和Prim算法用于找到连通无向图的最小生成树，广泛应用于网络设计、路径规划等领域。
最大流问题：Ford-Fulkerson算法可以用于解决最大流问题，常见于网络流量优化、供需平衡问题。

五、图的应用

图数据结构在多个领域有着广泛的应用，包括但不限于：

社交网络分析：通过图表示用户之间的关系，可以分析社交网络的结构、影响力传播、用户行为等。
推荐系统：利用图算法（如协同过滤、基于图的排名算法）来发现用户可能感兴趣的内容或产品。
路径规划：在地图中寻找两点之间的最短路径，常用于导航系统、物流优化等。
生物信息学：用图表示生物分子（如基因、蛋白质）之间的相互作用，以研究生物过程、疾病机制等。
网络流量分析：通过分析网络拓扑结构和流量数据，可以识别网络瓶颈、优化网络性能。
任务调度与依赖管理：有向无环图（DAG）被广泛用于任务调度和依赖关系管理，尤其是在编译器设计和数据管道调度中。

六、结论与展望

图数据结构以其强大的表示能力和灵活的算法支持，在多个领域发挥着重要作用。随着大数据和人工智能技术的发展，图的应用场景将更加广泛。未来，随着图神经网络（GNN）等技术的兴起，图数据结构将在更多复杂问题的求解中起到关键作用。掌握图的基本概念和算法，对于从事相关领域的研究和开发人员来说至关重要。希望本文能为读者提供一个深入了解图数据结构的起点，激发更多关于图论及其应用的思考和探索。

传送门: 图神经网络（Graph Neural Networks）是什么？
