25-022、基于STM32单片机智能机房环境检控装置设计交流电压电路检测温湿度检测报警电费功率检测设计

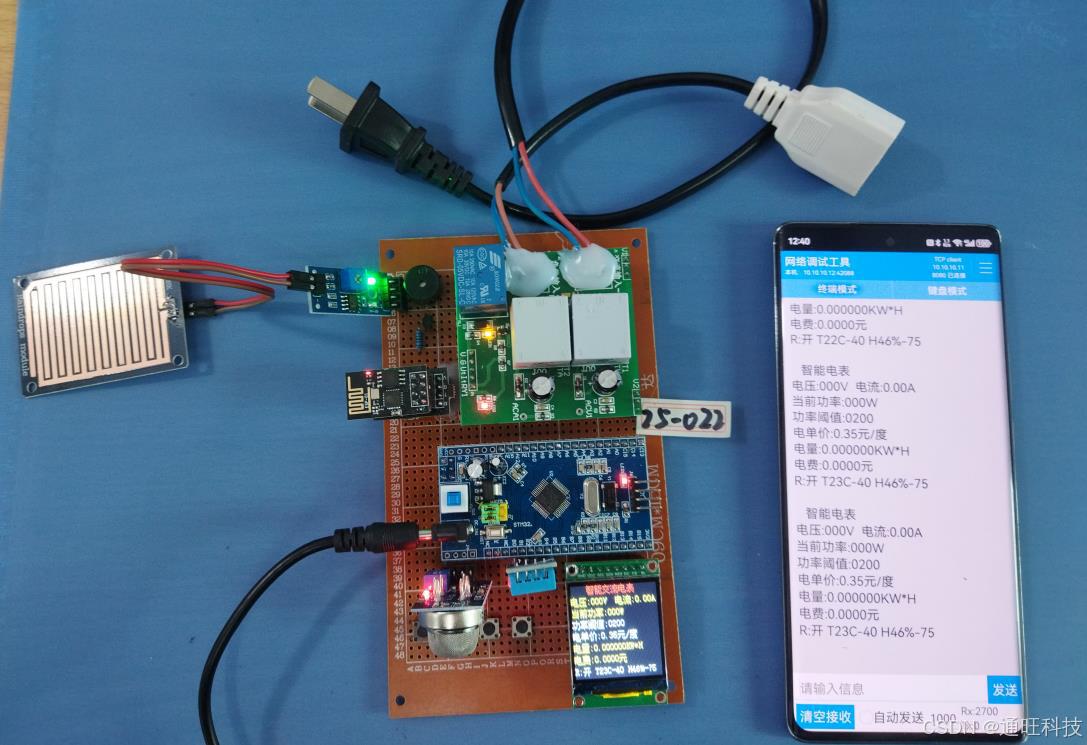

本系统由STM32F103C8T6单片机核心板、TFT1.44寸彩屏液晶显示电路、交流电压互感器TV1005M、交流电流互感器TA1005M、继电器驱动电路、无线WIFI模块、蜂鸣器报警驱动电路、DHT11温湿度传感器、按键电路及电源组成。
【1】220V市电经过互感器后产生微弱交流电信号，经过整流滤波后变为直流，然后通过单片机内容AD转换进行采集，单片机换算出实际值，最终获取到交流电压（单位V）、交流电流（单位A）；由功率（单位W） = 电压*电流;电量（KW*H即度）是功率的时间累积。另外包括电费的单价（单位元/度），电费（元）、功率阈值及继电器状态等参数。电费=电费单价*电量。TFT液晶实时显示相应数据。
【2】上电初始化。液晶显示相应的标题。功率阈值、电费单价可以通过按键进行设置大小。设置阈值可以通过按键K1进行设置，其中K2、K3可以对设置阈值进行加减处理。相应设置位置显示“<<”指示。
【3】本设计系统可以通过K4按键手动的控制继电器是否动作。也可以根据实际功率值决定，当功率值超过功率阈值时蜂鸣器报警，同事继电器断开（此时功率过高断开开关）。继电器断开后可以通过按键K4切换继电器再次打开。液晶相应位置显示具体数据，包括交流电压、交流电流、当前功率、功率阈值、电费单价、电量、电费、继电器状态信息。
【4】注意设备牵扯到市电220V,当220V电源接通后一定要注意安全，不要手动触摸220V电源部分，以免造成安全隐患。
【5】无线APP功能：
APP能够连接板载无线模块，查看相应数据；
APP能够操作上述存在的功能操作。
APP能够发送指令/或者接收指令。完成功能的使用，具有强大的实用性功能，方便快捷智能化！
【6】增加DHT11温湿度传感器，液晶显示温湿度，同时上传到手机APP，如果温湿度超过一定值（店主调试决定），则继电器也断开且报警。负载测试用的电机不赠送。
【7】如果水滴传感器检测到水浸或者烟雾传感器检测到烟雾，则蜂鸣器报警，同时继电器也要断开。
