一、准备工作

ESP-01s

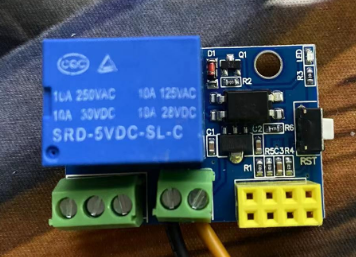

和 ESP-01s配套的继电器模块

天猫精灵

二、ESP8266开发环境搭建(ubuntu)

http://aiclouds3.0-docs.aithinker.com/#/2.device/configuration_linux

根据官网的文档搭建开发环境

注意：1.SDK需要使用带子模块递归方式拉取，不然编译时会报错

git clone --recursive https://gitee.com/xuhongv/AiThinkerProjectForESP.git

2.编译工具要和sdk的版本匹配，不然编译时会报错

sdk3.4对应的编译工具是最新的8.4

sdk https://github.com/espressif/ESP8266_RTOS_SDK

编译工具https://dl.espressif.com/dl/xtensa-lx106-elf-gcc8_4_0-esp-2020r3-linux-amd64.tar.gz

三、申请点灯科技帐号

https://www.diandeng.tech/home

1.下载app，在app上注册帐号。

2.根据官方文档在app上新建设备，保存好设备的秘钥

https://www.diandeng.tech/doc/app

2.下载点灯科技的blinker freeRTOS支持库

https://github.com/blinker-iot/blinker-esp-idf

四、工程配置

将AiThinkerProjectForESP 拷贝一份，将里面的blinker freeRTOS支持库里面的examples\Blinker_Hello\Hello_WiFi拷贝到AiThinkerProjectForESP工程根目录下。

2.根据文档将blinker freeRTOS支持库整合到esp项目中。

整合完成后在Hello_WiFi目录下运行make menuconfig 配置sdk，在菜单主页中可以看到blinker配置选项, 选中blinker进入并配置相关参数

如下图所示配置blinker，AUth Key 填入app创建的设备中的秘钥

配置配网方式

配置完成后保存并且退出blinker，然后进入components配置页面

enable mDNS

disable Newlib

enable webSocket server support(http_server)

打开mDNS,webSocket server support(http_server) 取消Newlib

设置完成后保存并退出即可开始编译测试了

五、编程

打开Hello_WiFi\main\blinker_example_main.c文件

1.初始化io口

void init_gpio(){
    gpio_config_t io_conf;
    //禁止中断
    io_conf.intr_type = GPIO_INTR_DISABLE;
    //设置为输出模式
    io_conf.mode = GPIO_MODE_OUTPUT;
    //管脚的位
    io_conf.pin_bit_mask = (1ULL << GPIO_NUM_13);
    //开始配置管脚
    gpio_config(&io_conf);
    gpio_set_level( GPIO_NUM_13, 1 );
}

此处需要修改esp-01s的电路

esp-01s只有gpio0和gpio2引出来了，而gpio0是Boot 模式的配置引脚，esp8266的

Boot 模式由 strapping 管脚的 3 位值 [GPIO15，GPIO0，GPIO2] 共同决定。如下表所示：

7[1，1，1]SDIO HighSpeed V2 IO

6[1，1，0]SDIO LowSpeed V1 IO

5[1，0，1]SDIO HighSpeed V1 IO

4[1，0，0]SDIO LowSpeed V2 IO

3[0，1，1]Flash Boot

2[0，1，0]Jump Boot

1[0，0，1]UART Boot

0[0，0，0]Remapping

与esp-01s配套的继电器驱动板是用gpio0控制的，而esp-01s下载程序的时候gpio0需要接GND，gpio2是控制led灯的。所以我们要飞线，将esp-01s的一个io口引出来用于控制继电器，我这里使用的是gpio13，也就是芯片的12脚。

开关机功能本质上就是一个无锁开关，电脑开关上两根线接通几十毫秒就开机了，关机功能需要在windows 电源选项里面将这里设置为关机。关机状态下继电器接通几十毫秒就开机了，开机状态下继电器接通几十毫秒就关机了。

加入天猫精灵回调函数

void aligenie_callback(const blinker_va_param_cb_t *val){

    if(val==NULL){
        ESP_LOGE(TAG, "blinker_va_param_cb_t is NULL");
        return;
    }
   cJSON *ali_param = cJSON_CreateObject();
    switch(val->type){
        case BLINKER_PARAM_POWER_STATE:

        ESP_LOGI(TAG, "BLINKER_PARAM_POWER_STATE: %s",val->s);
        if((strcmp(BLINKER_CMD_ON, val->s) == 0)){//打开命令

            gpio_set_level( GPIO_NUM_13, 0 );//闭合继电器，低电平有效
            vTaskDelay(500 / portTICK_PERIOD_MS);//延时500ms
            gpio_set_level( GPIO_NUM_13 , 1 );//断开继电器

        }else{//关闭命令
            gpio_set_level( GPIO_NUM_13 , 0 );//闭合继电器，低电平有效
            vTaskDelay(1000 / portTICK_PERIOD_MS);//延时1s
            gpio_set_level( GPIO_NUM_13 , 1 );//断开继电器
        }
        blinker_aligenie_power_state(ali_param,val->s);
        break;
        case BLINKER_PARAM_COLOR:break;
        case BLINKER_PARAM_MODE:break;
        case BLINKER_PARAM_COLOR_TEMP:break;
        case BLINKER_PARAM_COLOR_TEMP_UP:break;
        case BLINKER_PARAM_COLOR_TEMP_DOWN:break;
        case BLINKER_PARAM_BRIGHTNESS:break;
        case BLINKER_PARAM_BRIGHTNESS_UP:break;
        case BLINKER_PARAM_BRIGHTNESS_DOWN:break;
        case BLINKER_PARAM_TEMP:break;
        case BLINKER_PARAM_TEMP_UP:break;
        case BLINKER_PARAM_TEMP_DOWN:break;
        case BLINKER_PARAM_HUMI:break;
        case BLINKER_PARAM_LEVEL:break;
        case BLINKER_PARAM_LEVEL_UP:break;
        case BLINKER_PARAM_LEVEL_DOWN:break;
        case BLINKER_PARAM_HSWING:break;
        case BLINKER_PARAM_VSWING:break;
        case BLINKER_PARAM_MODE_STATE:break;
        case BLINKER_PARAM_GET_STATE:break;
        default:break;

    }
    cJSON_Delete(ali_param);
}

在spp_main 函数中初始化gpio，注册天猫精灵回调函数

void app_main()
{
    blinker_init();
    init_gpio();//初始化gpio
    blinker_widget_add(BUTTON_1, BLINKER_BUTTON, button1_callback);
    //
    blinker_aligenie_handler_register(aligenie_callback);//注册天猫精灵回调函数
    blinker_data_handler(data_callback);
}

完成之后开始编译烧写

make all

make flash

六、接线
