python画图
一、引言
在Python中，画图是一项非常实用的技能，无论是在数据可视化、图像处理，还是在制作动画和交互性图表方面，都发挥着重要作用。本文将通过简单的步骤和示例，介绍如何使用Python进行画图。
二、准备工作
首先，我们需要安装一些必要的库，如matplotlib（用于绘制静态、动画和交互式可视化图表）和PIL（Python Imaging Library，用于图像处理）。这些库可以通过pip进行安装。
pip install matplotlib
pip install pillow
安装完这些库后，我们可以开始编写一些基本的图像处理和数据可视化的代码。
三、绘制简单图形

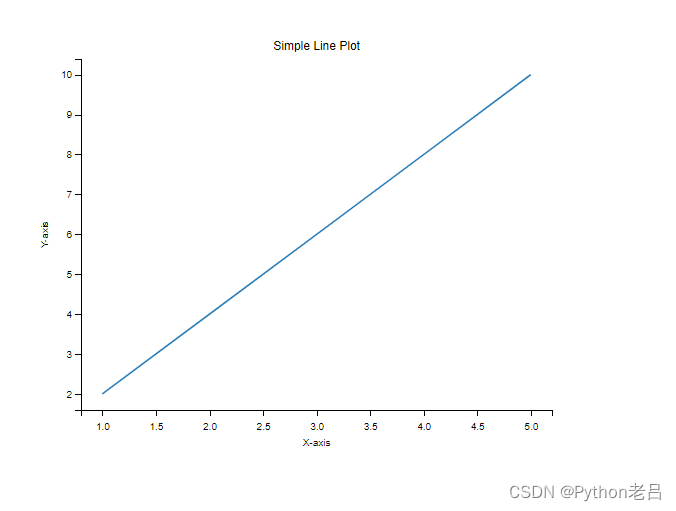

使用matplotlib库，我们可以绘制简单的折线图、散点图、柱状图等。以下是一个绘制折线图的示例：
import matplotlib.pyplot as plt
# 数据
x = [1, 2, 3, 4, 5]
y = [2, 4, 6, 8, 10]
# 绘制折线图
plt.plot(x, y)
# 设置标题和坐标轴标签
plt.title('Simple Line Plot')
plt.xlabel('X-axis')
plt.ylabel('Y-axis')
# 显示图形
plt.show()
四、自定义图形样式

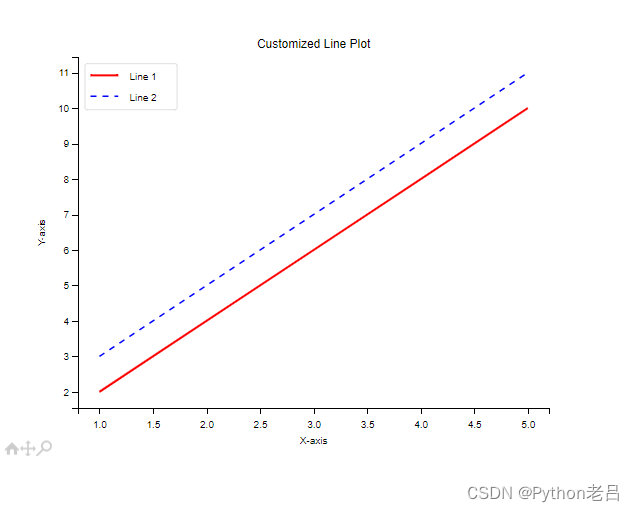

matplotlib允许我们自定义图形的各种样式，如线条颜色、线宽、图例等。以下是一个自定义样式的示例：
import matplotlib.pyplot as plt
# 数据
x = [1, 2, 3, 4, 5]
y1 = [2, 4, 6, 8, 10]
y2 = [3, 5, 7, 9, 11]
# 绘制折线图，并自定义样式
plt.plot(x, y1, label='Line 1', color='red', linewidth=2)
plt.plot(x, y2, label='Line 2', color='blue', linestyle='--')
# 设置标题和坐标轴标签
plt.title('Customized Line Plot')
plt.xlabel('X-axis')
plt.ylabel('Y-axis')
# 添加图例
plt.legend()
# 显示图形
plt.show()
五、绘制散点图和柱状图
除了折线图，我们还可以使用matplotlib绘制散点图和柱状图。以下是两个示例：

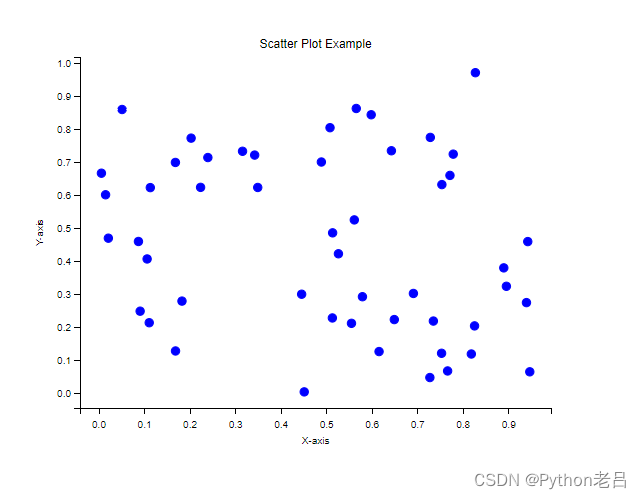

绘制散点图
在散点图中，每个数据点都被表示为一个标记（通常是点），其位置由两个变量的值确定。以下是一个简单的散点图绘制示例：
import matplotlib.pyplot as plt
import numpy as np
# 创建数据
x = np.random.rand(50)
y = np.random.rand(50)
# 绘制散点图
plt.scatter(x, y, color='blue', marker='o')
# 添加标题和轴标签
plt.title('Scatter Plot Example')
plt.xlabel('X-axis')
plt.ylabel('Y-axis')
# 显示图形
plt.show()
在这个例子中，我们首先导入了matplotlib.pyplot和numpy库。然后，我们创建了两个包含50个随机数的NumPy数组x和y。接下来，我们使用plt.scatter()函数绘制散点图，其中x和y是数据点的坐标，color参数指定了点的颜色（这里设置为蓝色），marker参数指定了点的标记样式（这里设置为圆形）。最后，我们添加了标题和轴标签，并使用plt.show()函数显示图形。

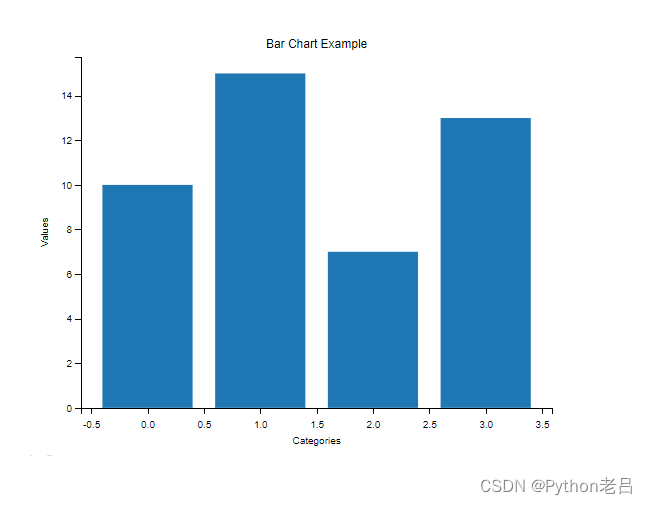

绘制柱状图
柱状图是一种用于表示分类数据的图形，其中每个类别的值由矩形的高度表示。以下是一个简单的柱状图绘制示例：
import matplotlib.pyplot as plt
# 创建数据
categories = ['Category 1', 'Category 2', 'Category 3', 'Category 4']
values = [10, 15, 7, 13]
# 绘制柱状图
plt.bar(categories, values)
# 添加标题和轴标签
plt.title('Bar Chart Example')
plt.xlabel('Categories')
plt.ylabel('Values')
# 显示图形
plt.show()
在这个例子中，我们首先导入了matplotlib.pyplot库。然后，我们创建了两个列表categories和values，分别表示类别和相应的值。接下来，我们使用plt.bar()函数绘制柱状图，其中categories是类别标签，values是对应的值。最后，我们添加了标题和轴标签，并使用plt.show()函数显示图形。
通过这两个示例，我们可以看到matplotlib库提供了丰富的绘图功能，可以轻松地绘制各种类型的图形，帮助我们更好地理解和展示数据。
六、图像处理
使用PIL库，我们可以对图像进行各种处理，如裁剪、缩放、旋转、滤镜效果等。
以下是一个简单的示例，展示如何使用PIL裁剪图像：
from PIL import Image
# 打开图像
img = Image.open('example.jpg')
# 裁剪图像（左上角坐标、宽度、高度）
cropped_img = img.crop((100, 100, 300, 300))
# 显示裁剪后的图像
cropped_img.show()
# 接下来，我们展示如何使用PIL进行图像的缩放
# 使用resize方法，传入一个包含新宽度和高度的元组
resized_img = img.resize((800, 600)) # 宽度800，高度600
resized_img.show()
# 现在，我们将展示如何旋转图像
# 使用rotate方法，传入旋转的度数（逆时针方向为正）
rotated_img = img.rotate(45) # 旋转45度
rotated_img.show()
# PIL库也提供了各种滤镜效果，但需要注意的是，不是所有的滤镜都直接作为Image对象的方法存在。
# 这里我们使用ImageFilter模块来应用滤镜效果
from PIL import ImageFilter
# 应用模糊滤镜
blurred_img = img.filter(ImageFilter.BLUR)
blurred_img.show()
# 应用边缘检测滤镜
edged_img = img.filter(ImageFilter.FIND_EDGES)
edged_img.show()
# 我们还可以对图像进行颜色模式转换，例如将RGB图像转换为灰度图像
gray_img = img.convert('L') # 'L'代表灰度模式
gray_img.show()
# 如果我们想要保存处理后的图像，可以使用save方法
cropped_img.save('cropped_example.jpg')
resized_img.save('resized_example.jpg')
rotated_img.save('rotated_example.jpg')
blurred_img.save('blurred_example.jpg')
edged_img.save('edged_example.jpg')
gray_img.save('gray_example.jpg')
以上代码示例展示了使用PIL库进行基本图像处理的方法。在实际应用中，我们可以根据需要对图像进行更复杂的处理，如添加文本、绘制形状、调整亮度、对比度等。PIL（Python Imaging Library，现称为Pillow）是一个功能强大的图像处理库，能够满足大部分图像处理的需求。
七、绘制动画
在matplotlib库中，我们可以使用FuncAnimation函数来创建动画。以下是一个简单的示例，它展示了一个在图上移动的点的动画：
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
fig, ax = plt.subplots()
# 初始化点的位置
xdata, ydata = [], []
ln, = plt.plot([], [], 'ro')
def init():
ax.set_xlim(0, 2*np.pi)
ax.set_ylim(-1, 1)
return ln,
def update(frame):
xdata.append(frame)
ydata.append(np.sin(frame))
ln.set_data(xdata, ydata)
return ln,
# 创建动画，每帧更新数据
ani = FuncAnimation(fig, update, frames=np.linspace(0, 2*np.pi, 128),
init_func=init, blit=True)
# 显示动画（在Jupyter Notebook中可能需要额外的配置）
plt.show()
八、交互性图表
除了静态图表和动画，matplotlib还支持创建交互性图表。通过添加滑块、按钮等控件，用户可以实时改变图表中的数据或样式。这可以通过matplotlib.widgets模块实现。下面，我们将通过一个简单的例子来展示如何使用matplotlib的交互性控件来创建一个动态的图表。
首先，我们需要导入必要的库，并创建一些示例数据：
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.widgets import Slider
# 示例数据
x = np.linspace(0, 10, 100)
y = np.sin(x)
# 创建一个新的图形窗口
fig, ax = plt.subplots()
# 绘制初始数据
line, = ax.plot(x, y, lw=2, color='red')
# 创建一个滑块控件
axcolor = 'lightgoldenrodyellow'
axslider = plt.axes([0.25, 0.1, 0.65, 0.03], facecolor=axcolor)
# 定义滑块的回调函数
def update(val):
amp = slider.val
line.set_ydata(amp * np.sin(x))
fig.canvas.draw_idle()
# 创建一个滑块
slider = Slider(axslider, 'Amplitude', 0.1, 10.0, valinit=1)
# 绑定滑块的回调函数
slider.on_changed(update)
# 显示图表和滑块
plt.show()
在这个例子中，我们首先创建了一个简单的正弦波图表。然后，我们添加了一个滑块控件，该控件允许用户实时改变正弦波的振幅。当用户移动滑块时，滑块的回调函数update会被调用，该函数会更新图表中的数据并重新绘制图表。
通过这种方式，我们可以使用matplotlib的交互性控件来创建更加灵活和动态的数据可视化图表。这些控件可以方便地添加到图表中，以允许用户实时改变图表中的数据或样式，从而更好地理解和探索数据。
九、保存图表
一旦我们创建了满意的图表，我们可以将其保存为图像文件。matplotlib支持多种图像格式，如PNG、JPEG、SVG等。以下是保存图表的示例：
# ... 在之前的代码后添加以下行
# 保存图表为PNG文件
plt.savefig('my_plot.png')
# 如果想要保存为其他格式，比如JPEG，只需改变文件扩展名即可
plt.savefig('my_plot.jpg', format='jpg')
# SVG格式通常用于需要可缩放的矢量图形的情况
plt.savefig('my_plot.svg', format='svg')
# 还可以设置保存图表的DPI（每英寸点数），用于控制图像的分辨率
plt.savefig('my_plot_high_resolution.png', dpi=300)
# 如果想要保存图表时不显示坐标轴上的刻度标签，可以使用bbox_inches参数
# 'tight' 会裁剪空白边缘，使得保存的图像更为紧凑
plt.savefig('my_plot_tight.png', bbox_inches='tight')
# 默认情况下，savefig()会保存当前活动的图表。如果有多个图表需要保存，
# 可以使用figure()函数来创建和管理它们，并通过其变量名来保存
fig1, ax1 = plt.subplots()
# ... 这里绘制第一个图表的代码 ...
fig1.savefig('first_plot.png')
fig2, ax2 = plt.subplots()
# ... 这里绘制第二个图表的代码 ...
fig2.savefig('second_plot.png')
# 最后，不要忘了在绘制和保存完图表后关闭窗口（如果不需要交互）
plt.close('all') # 关闭所有图表窗口
# 需要注意的是，如果你在使用Jupyter Notebook或其他交互式环境，
# 图表通常会直接显示在输出单元格中，而不需要调用show()函数。
# 在这些环境中，你可以直接使用savefig()来保存图表。
# 在某些情况下，如果你想要保存图表并直接在代码中显示它，
# 可以使用show()函数，但这在Jupyter Notebook中通常是不必要的。
# plt.show() # 通常在非交互式环境中使用
以上代码展示了如何使用matplotlib的savefig()函数来保存图表，并涵盖了不同的保存格式、DPI设置、裁剪空白边缘以及管理多个图表的情况。同时，也提到了在Jupyter Notebook等交互式环境中处理图表显示和保存的一些注意事项。
十、总结
在本文中，我们介绍了如何使用Python进行画图，涵盖了从安装必要的库到绘制各种类型图表的全过程。我们使用了matplotlib库来绘制静态、动画和交互性图表，并使用PIL库进行了图像处理。通过自定义图形的样式和添加动画，我们可以创建出丰富多样的可视化效果。希望这些示例和步骤能帮助你掌握Python画图的技能，并在你的项目中发挥作用。
