CAD 2-16 圆的六种画法

概述

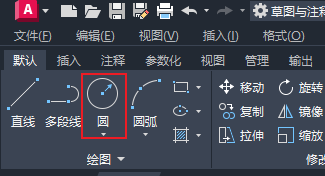

【图标】

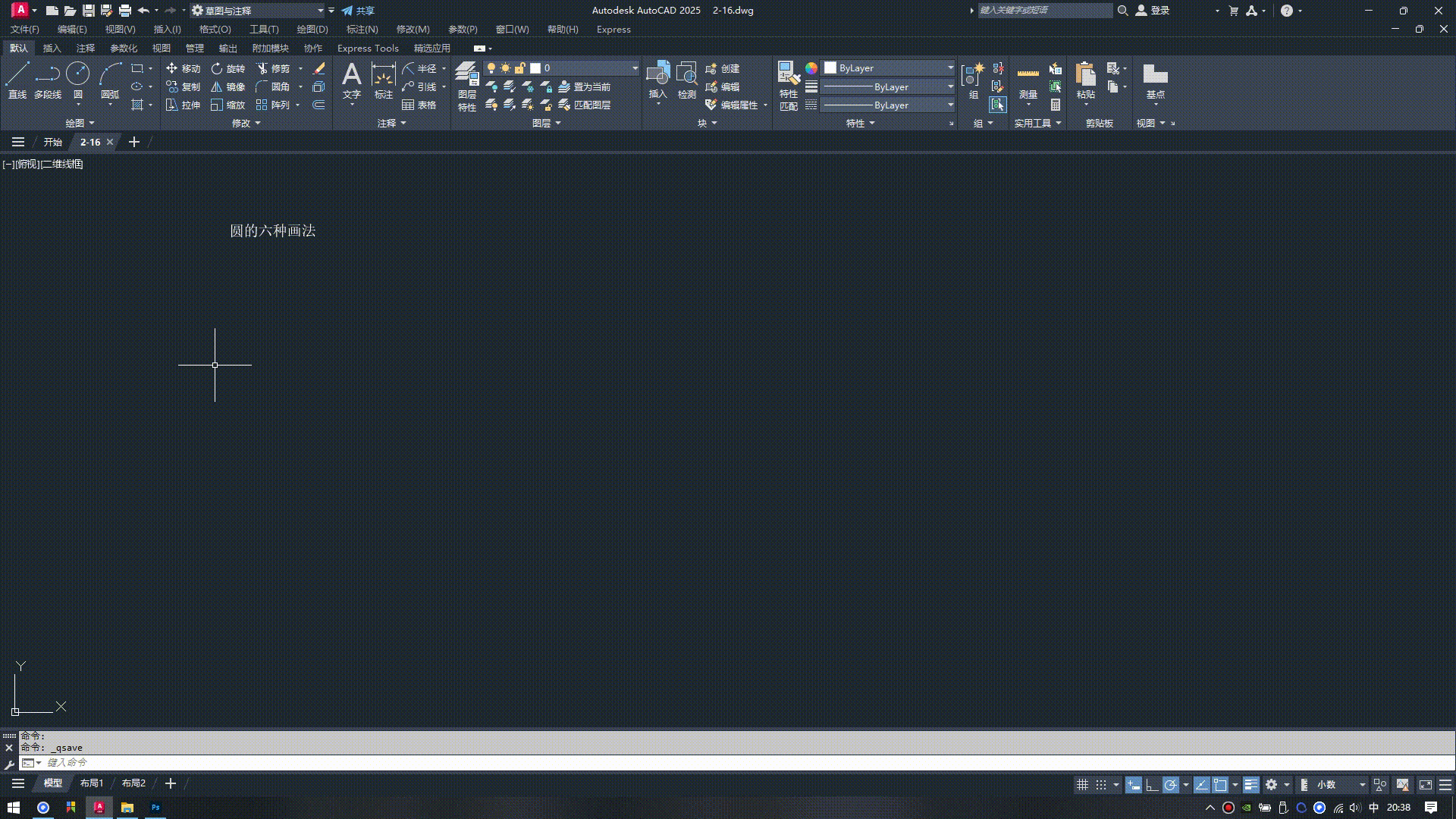

六种画法

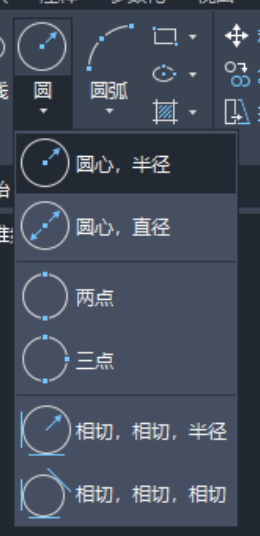

长按展开圆的六种画法：

• 圆心、半径；（快捷键C 默认）
• 圆心、直径；（图标或按D 转换）
• 两点；（通过两点确定直径）
• 三点；（通过两点确定圆）
• 相切、相切、半径；（有多个结果时，要指定切点的大概位置）
• 相切、相切、相切；（有多个结果时，要指定切点的大概位置）

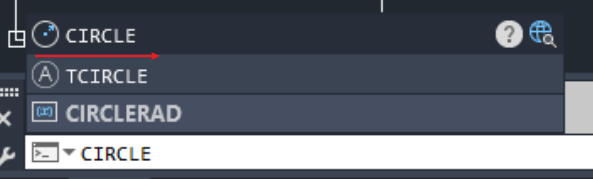

【英文命令】CIRCLE

快捷键

默认快捷键

【默认】半径；

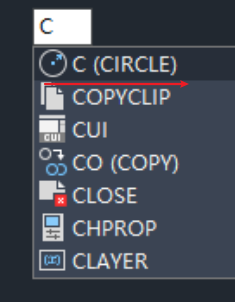

C （常用）

其它快捷键

【命令栏选择快捷键】就是输入括号内蓝色内容。
（比如：三点，就是输入 3P，空格确认，再绘制）

• 指定一个点后，直径（D）；
• 三点（3P）；
• 两点（2P）；
• 切点、切点、半径(T)；

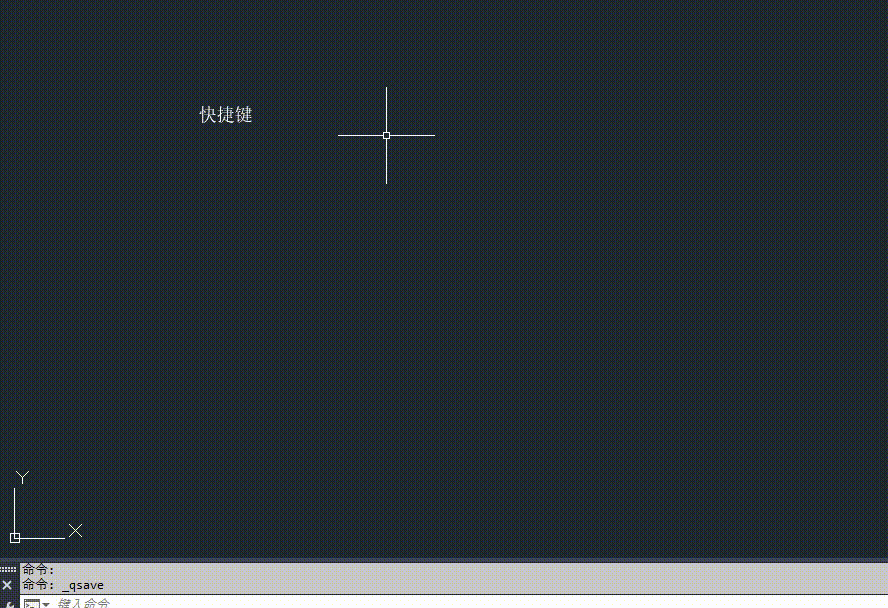

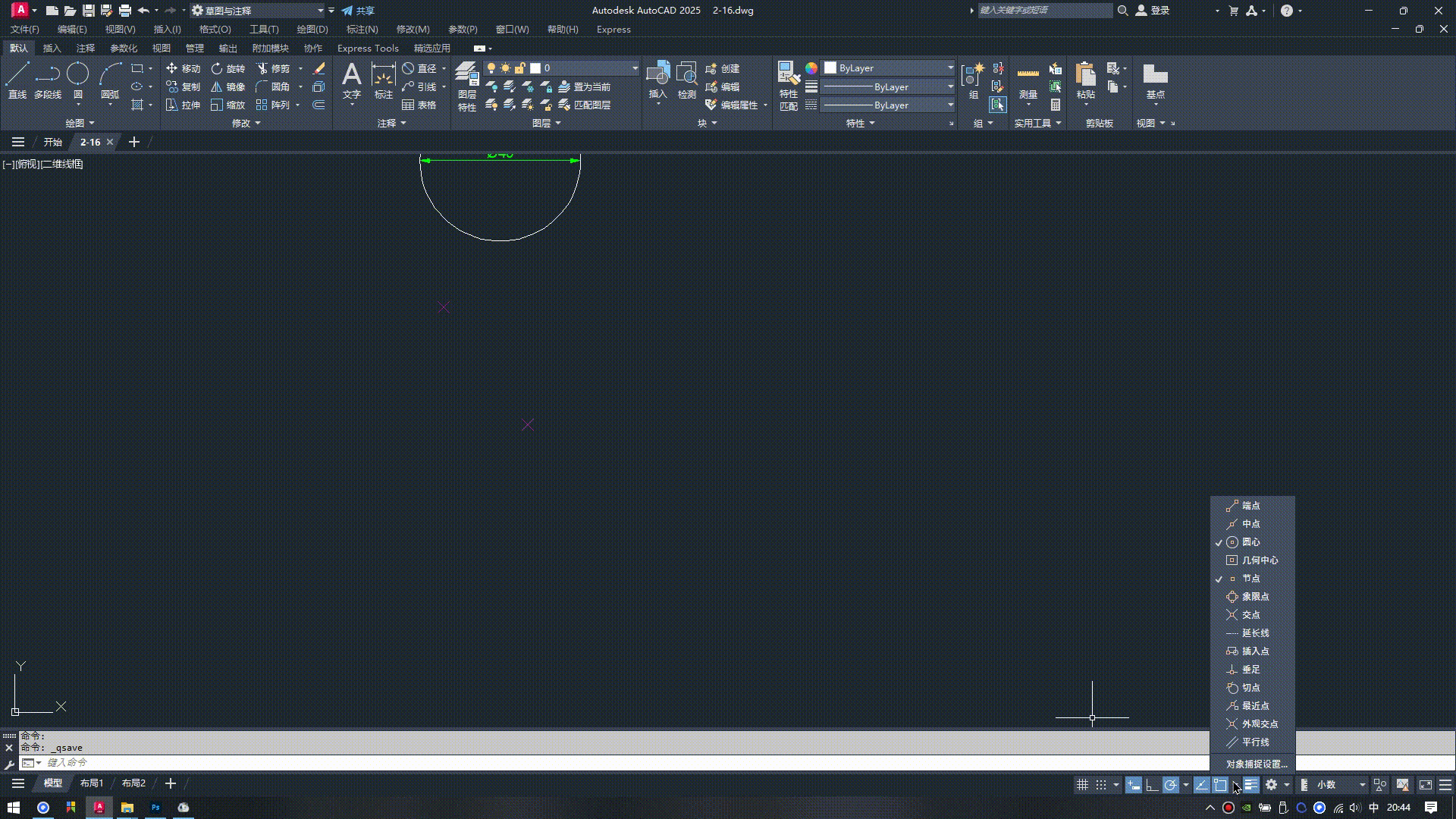

示例：快捷键 - 直径绘制圆

直径绘制快捷键

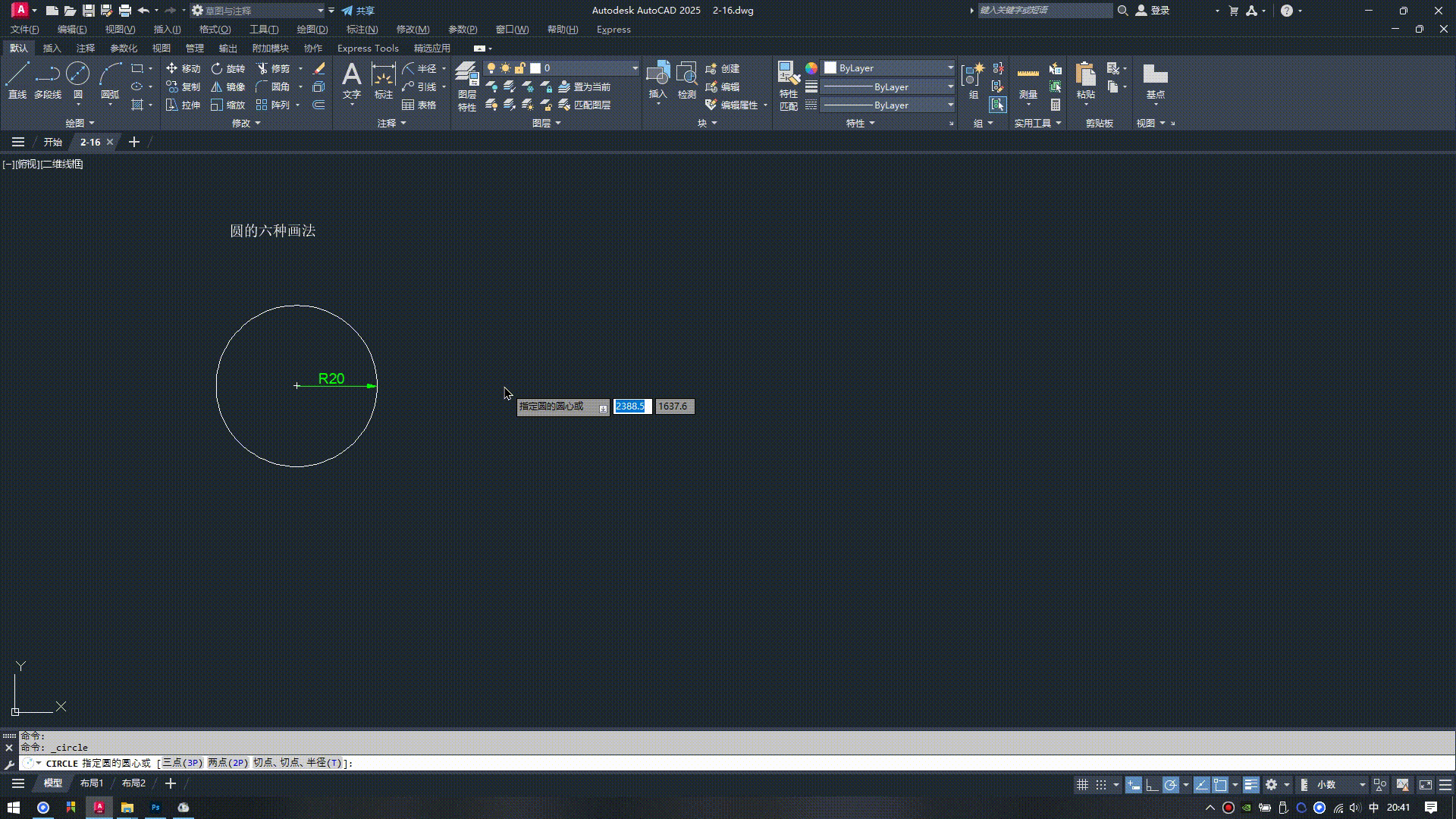

示例：快捷键绘制三点圆

T1 圆心、半径

【介绍】

【示例】

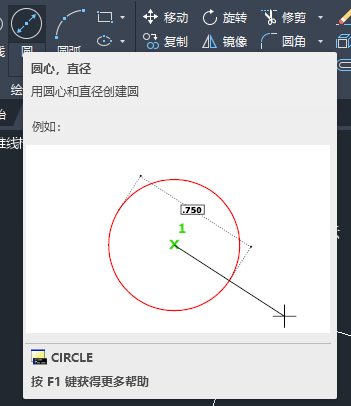

T2 圆心、直径

【介绍】

【示例】

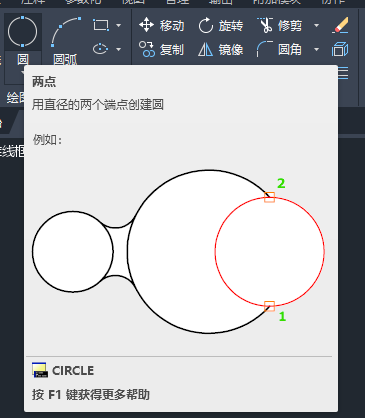

T3 两点

【介绍】

【示例】

【总结】

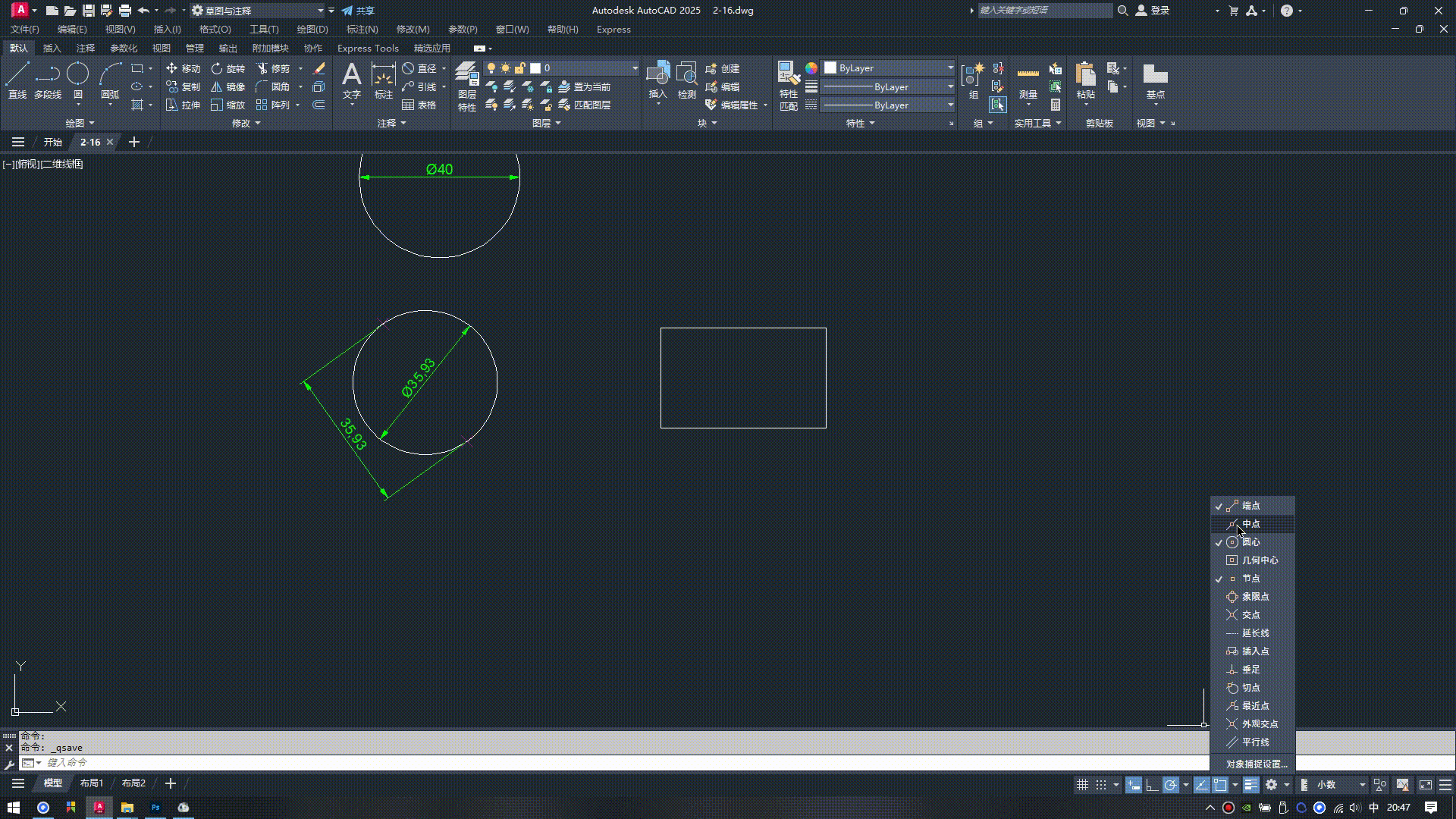

两点即直径（可通过标注验证）

【应用1】可通过矩形两个对角点创建圆

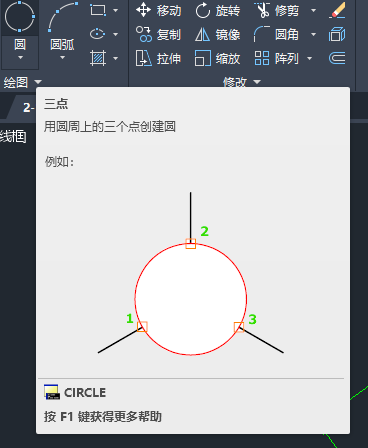

T4、三点

【介绍】用圆周上的三个点创建圆。

【示例】

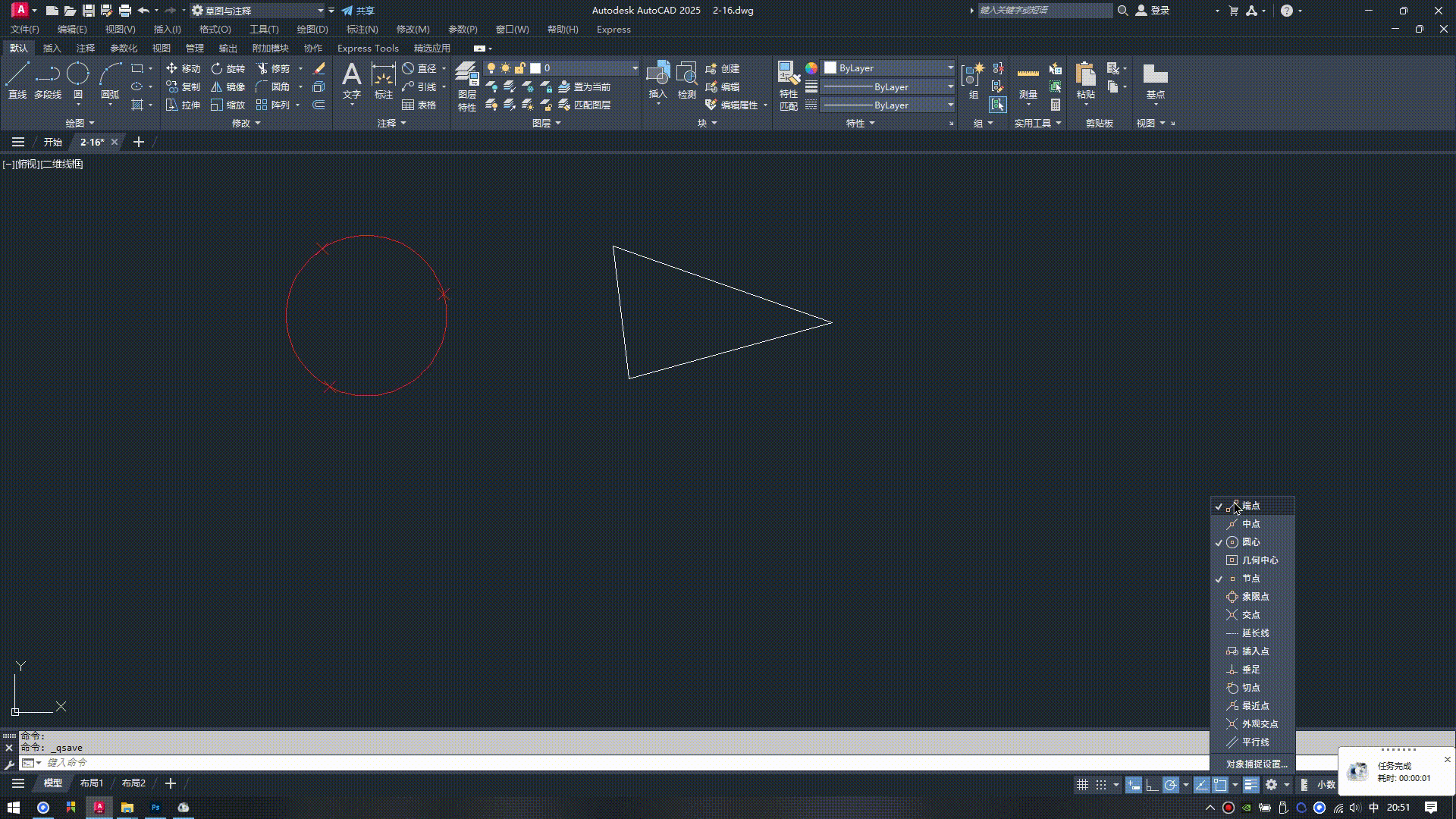

【应用】用三角形的三个顶点创建一个圆

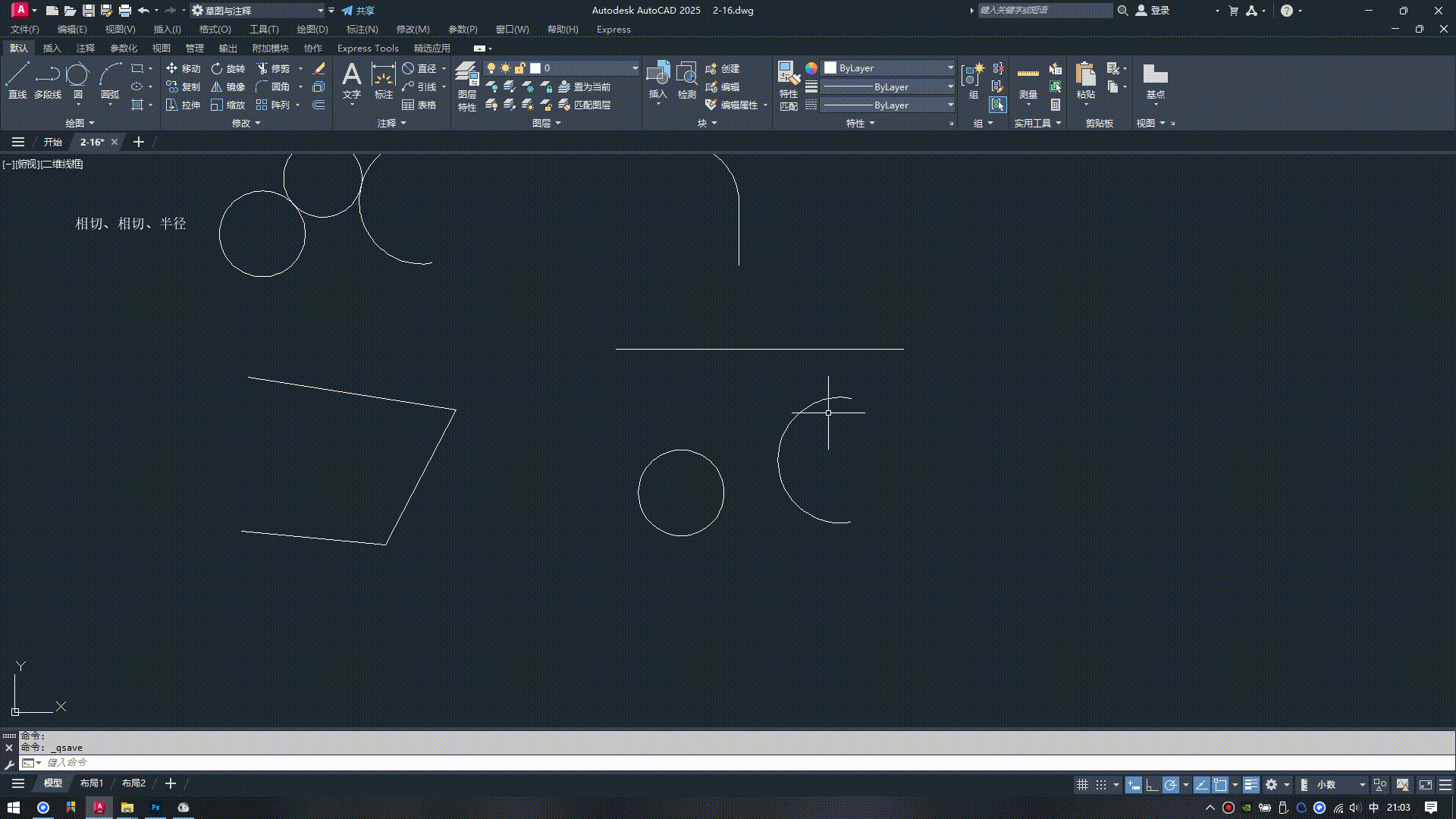

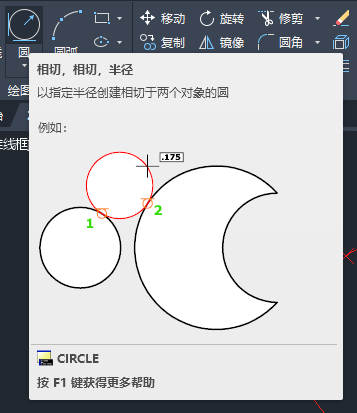

T5 相切、相切、半径

【介绍】以指定半径创建相切于两个对象的圆。

【示例】
指定第一个相切对象；
指定第二个相切对象；
输入半径；

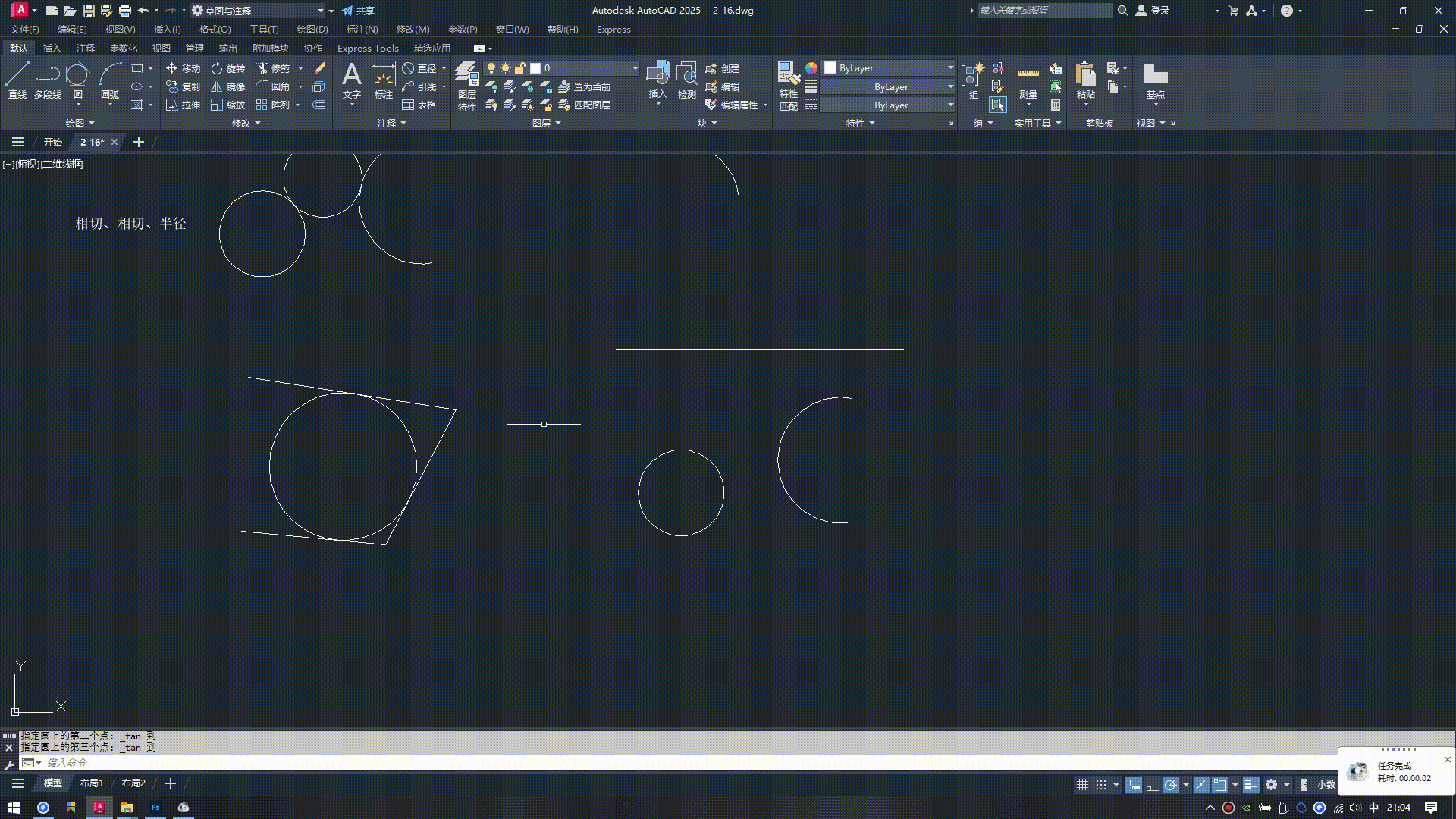

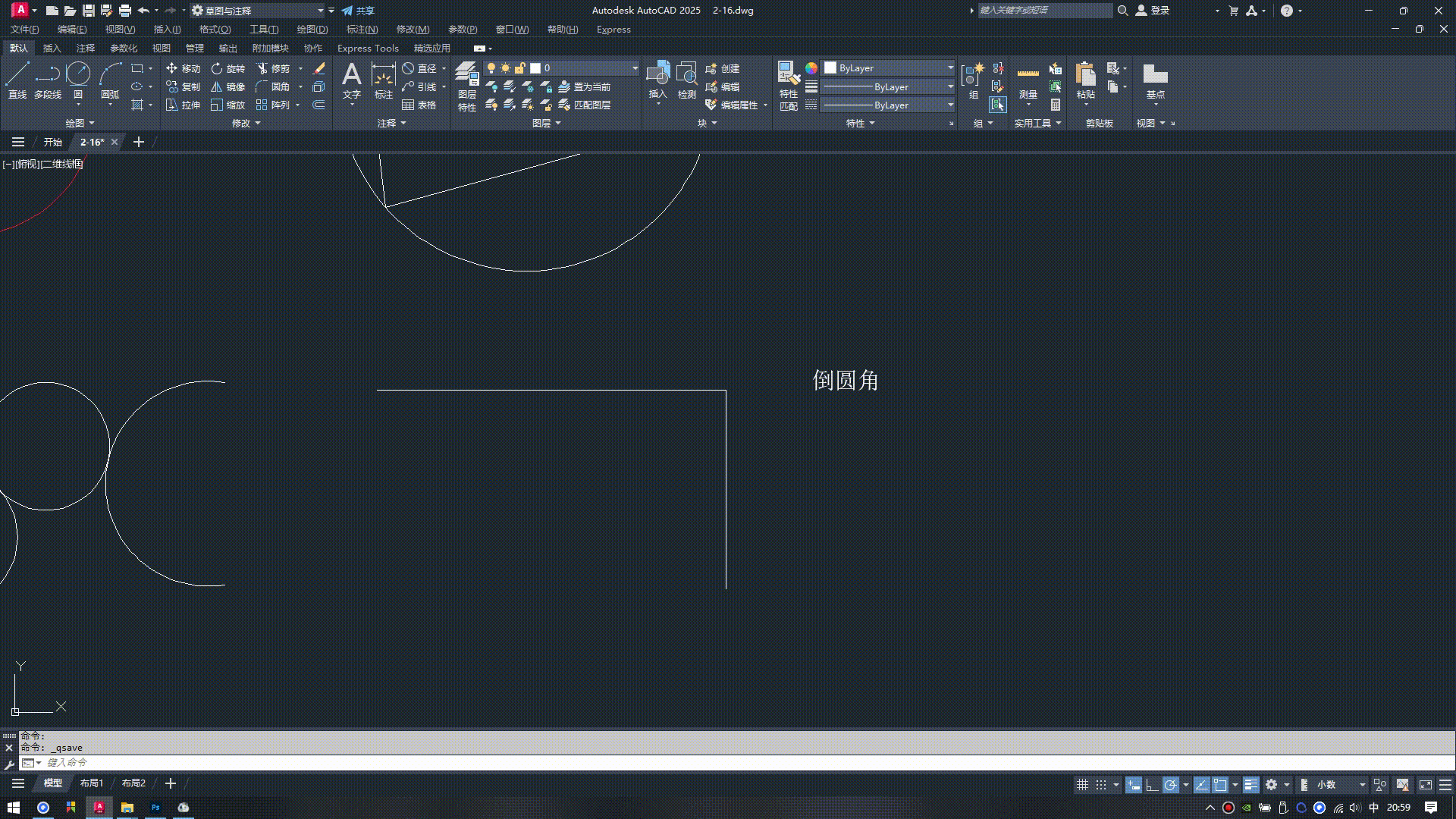

【应用】倒圆角的绘制

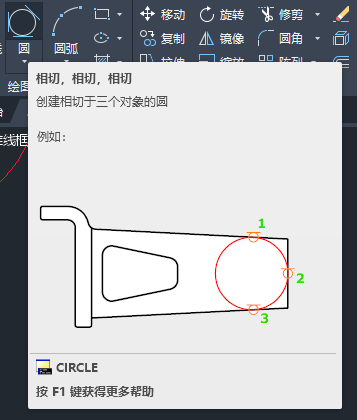

T5、相切、相切、相切

【介绍】创建相切于三个对象的圆

【示例】

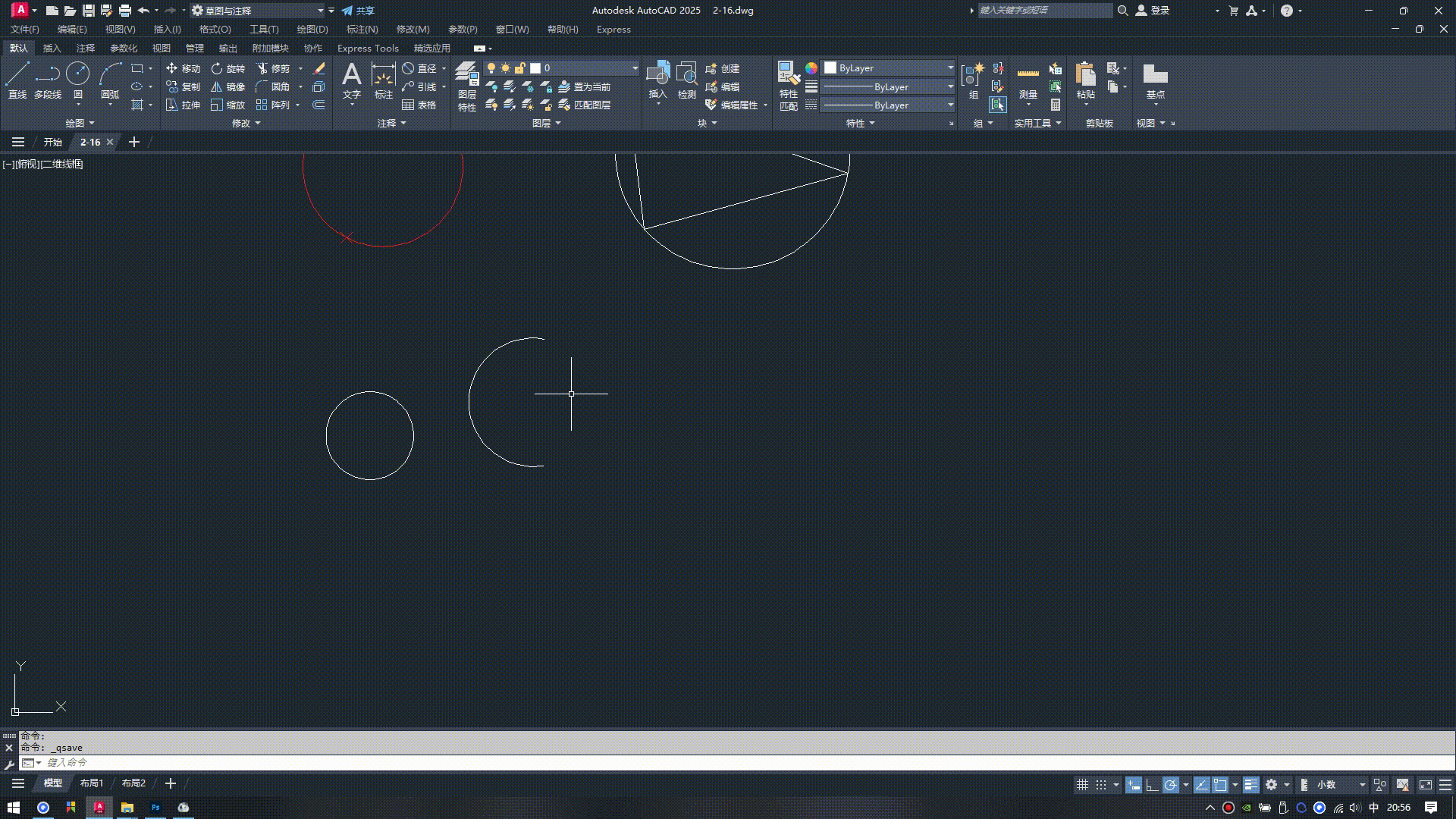

依次选择3个相切对象（下面有2个示例）

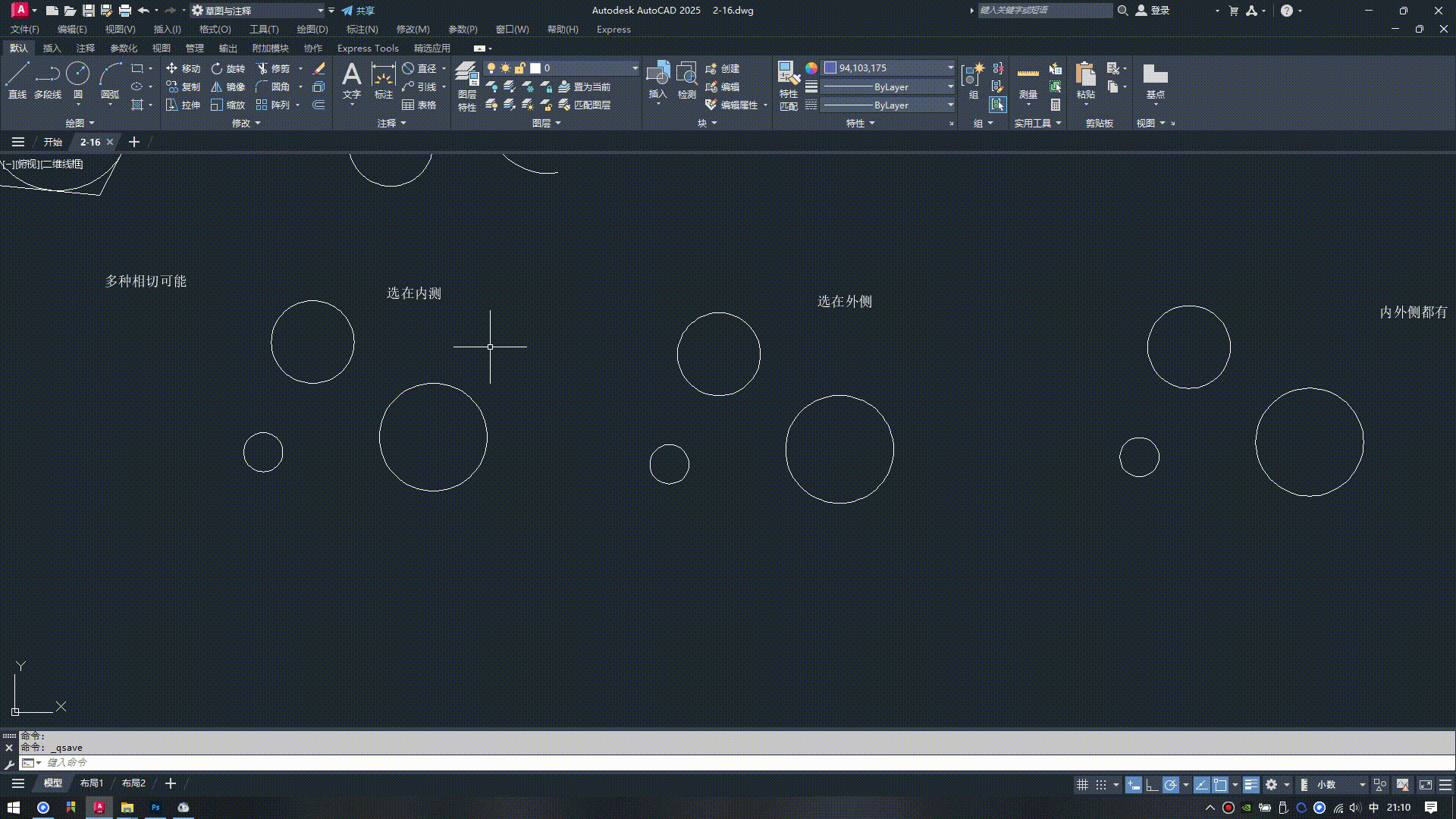

多种相切可能

命令根据选择的位置不同，创建的圆也不同。

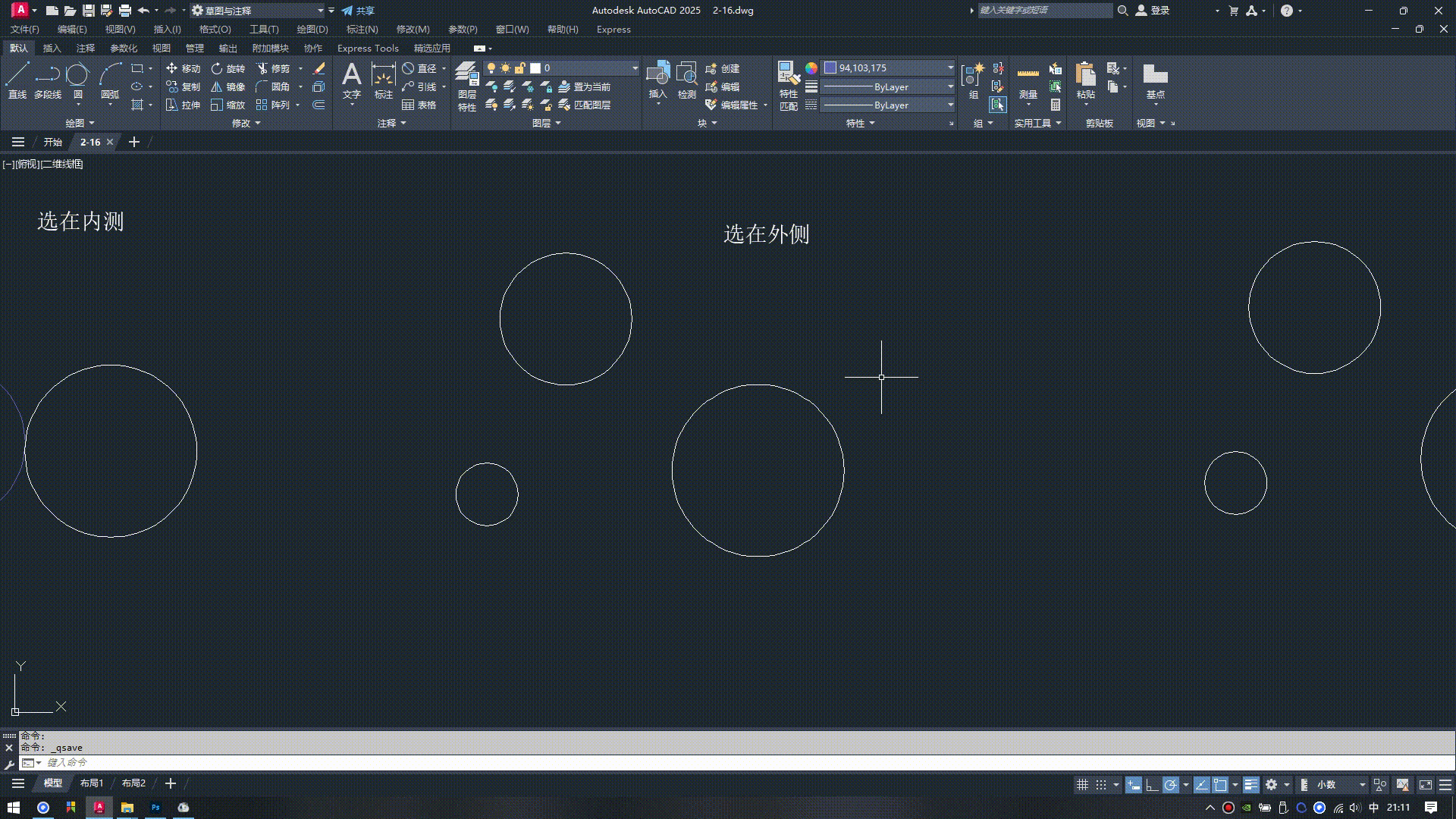

【1 相切点选择在内测】

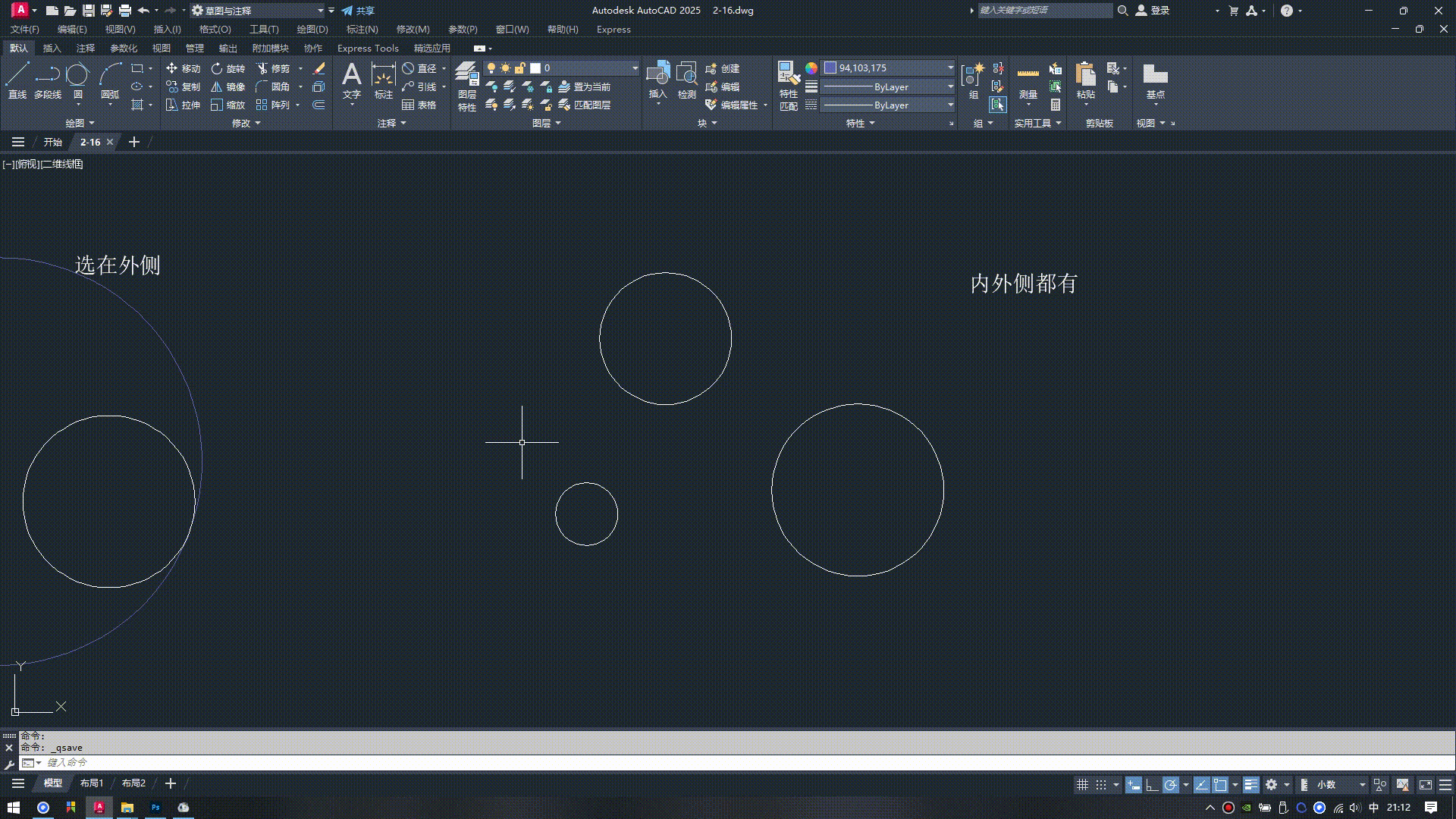

【2 相切点选在外侧】

【3 内测和外侧都有】

简单练习

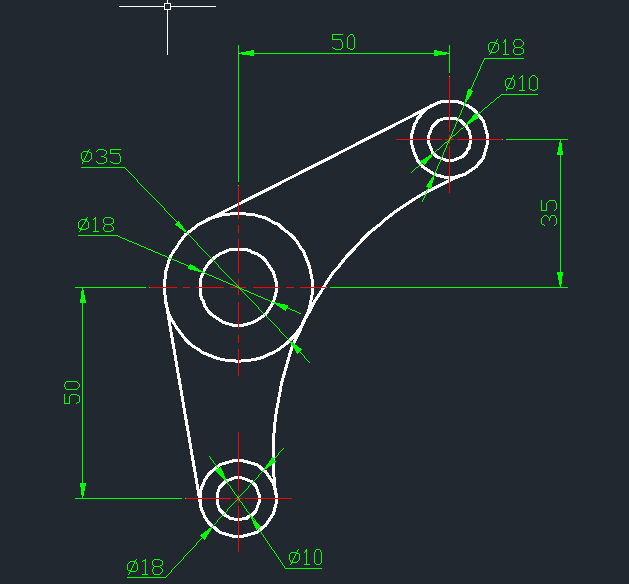

实例1

目标：

不推荐方法：先绘制一个圆心点，其它圆心点用偏移命令按尺寸偏移获得，再绘制圆。这种方法太麻烦，不推荐。
（这是手工绘图方法）

绘制思路：使用相对坐标确定圆心，再绘制圆。

电脑自动添加中性线标记：注释中，选择 “圆心标记”，点击圆心位置。

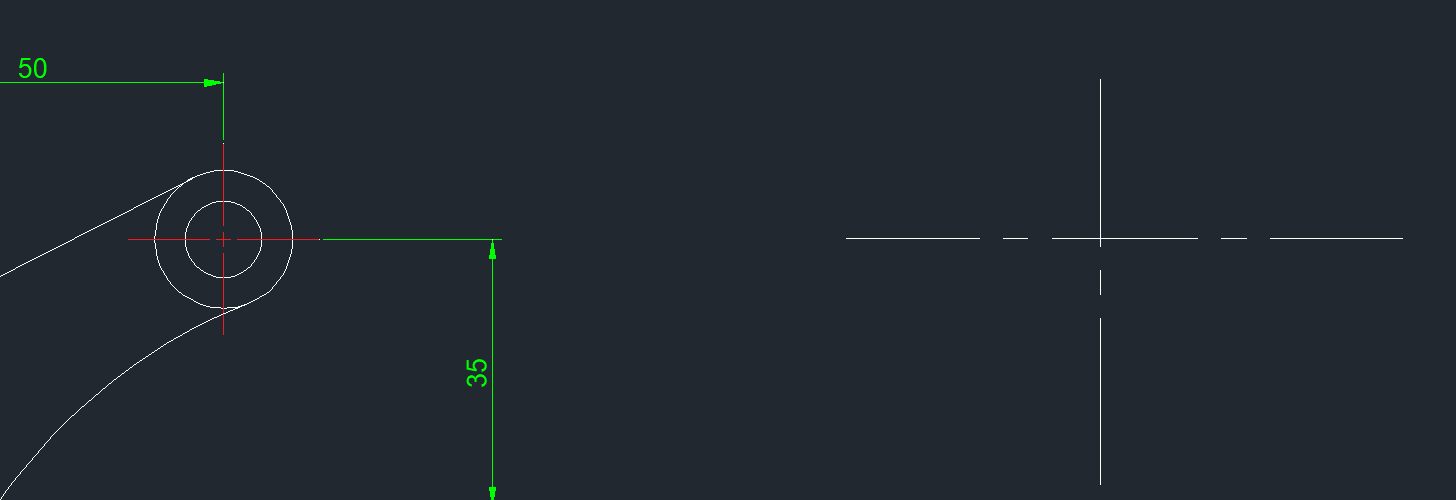

拓展：不建议手工绘制中心线，很难做到标准。

例如：下面的对比

绘制录制视频：

圆命令练习1

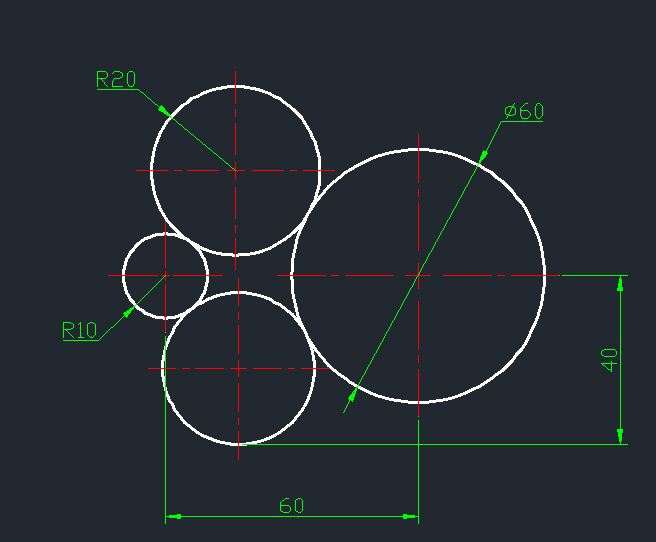

实例2
