纪念第一期开源工程复刻-----QC诱骗器

一直想做一些简单的东西，一些不需要编程纯硬件实现的东西（自己编程能力很烂），所以在JLC开源平台找了很多小项目，白嫖了很多PCB板卡，然后焊接调试。

以下是我的第一个复刻项目QC 诱骗器：

QC诱骗器：最简单的解释就是欺骗你的手机充电器输出更高的电压，手机厂商在出场时，将你的手机充电器协议默认为5V输出，其实很多快充充电器尤其是支持QC、PD协议的充电器是完全支持更高电压输出的，9V、12V、20V，只不过由于充电器或者是手机厂家为了自身产品考虑，出厂时默认输出了5V供手机充电。以下是我参考的开源项目原理图：（https://oshwhub.com/xiangyang0926/qc-you-pian-qi）然后进行了PCB复刻，然后是购买物料焊接，最后调试发现怎么也实现不了功能？

查阅了很多文献以及论坛上请教了很多人，都怀疑是R2和C1的配比有问题，导致充电时间不够，不能触发诱骗功能。这里讲一下如何实现12V的电压诱骗。

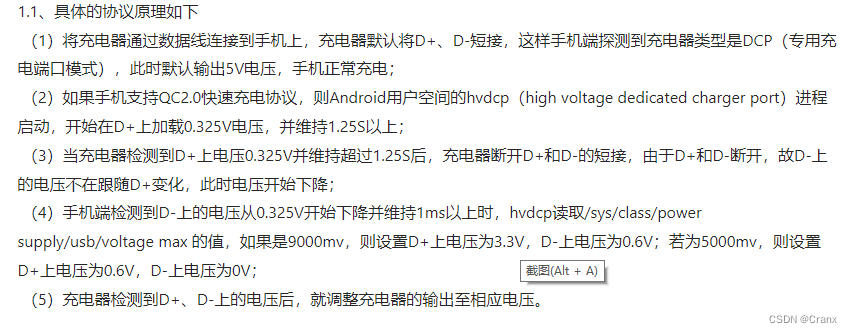

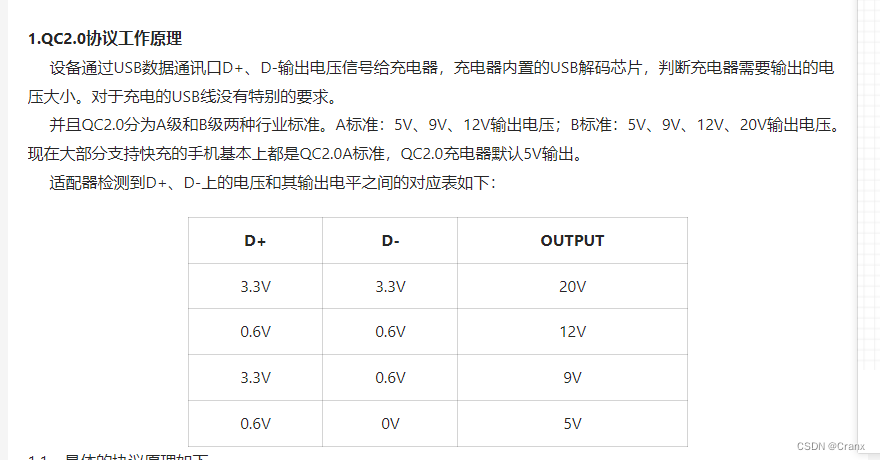

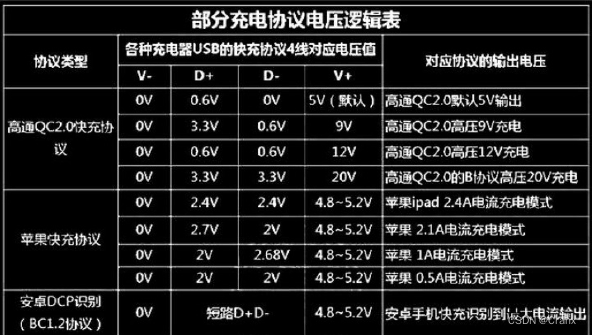

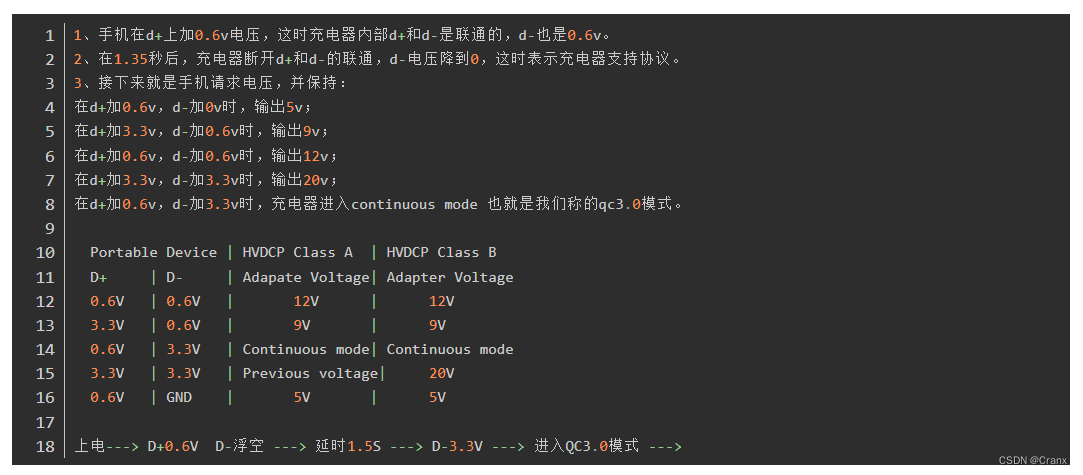

以上几个图是详细的QC协议内容，最后一个图甚至标出了延时时间，按照以上设置只要RC充电时间满足1.5S，完全可以实现诱骗。但是我用自己小米6原装充电器就是实现不了。

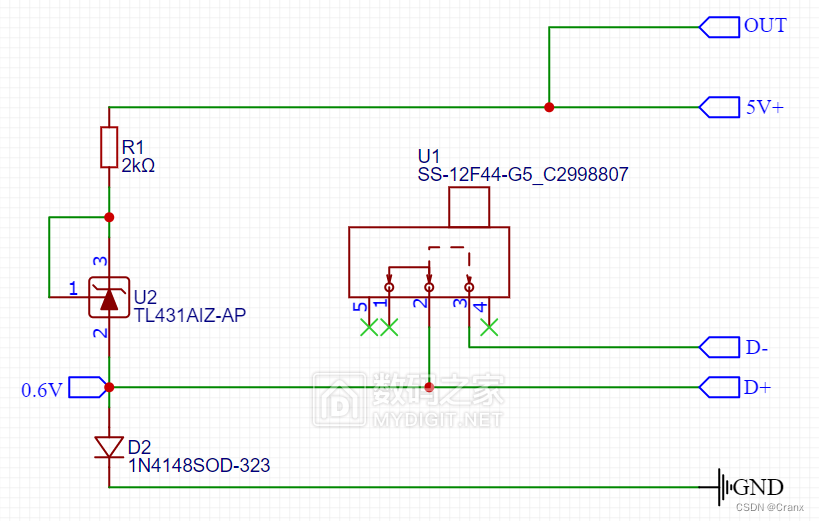

听了大佬们的建议更改RC阻容值也不行。后来又参考论坛其他人的设计做了一个极其简单版本的诱骗器，原理图如下：通过拨动开关代替RC进行延时控制，想要几秒就等几秒。结果接到我的充电器上面还是不行。

因为这个设计很简单并且坛友都有复刻成功的反馈，原理图我也检查了很多遍，很简单没有问题。我开始怀疑自己的充电器了。通过更换同事充电器和线终于发现问题所在。。。。。。。

充电器没问题，充电线问题很大。

罪魁祸首充电线

这根线是一个热熔枪的供电线，我看线质量不错也能给手机充电就拿过来用了，但是，这个线只能充电，没有通信的两根线芯。。。。。。。。。。。。。。。。。无语至极。

换回其他手机充电线，按键板诱骗器成功工作，第一个版本的RC诱骗通过调大容值也都实现了诱骗。

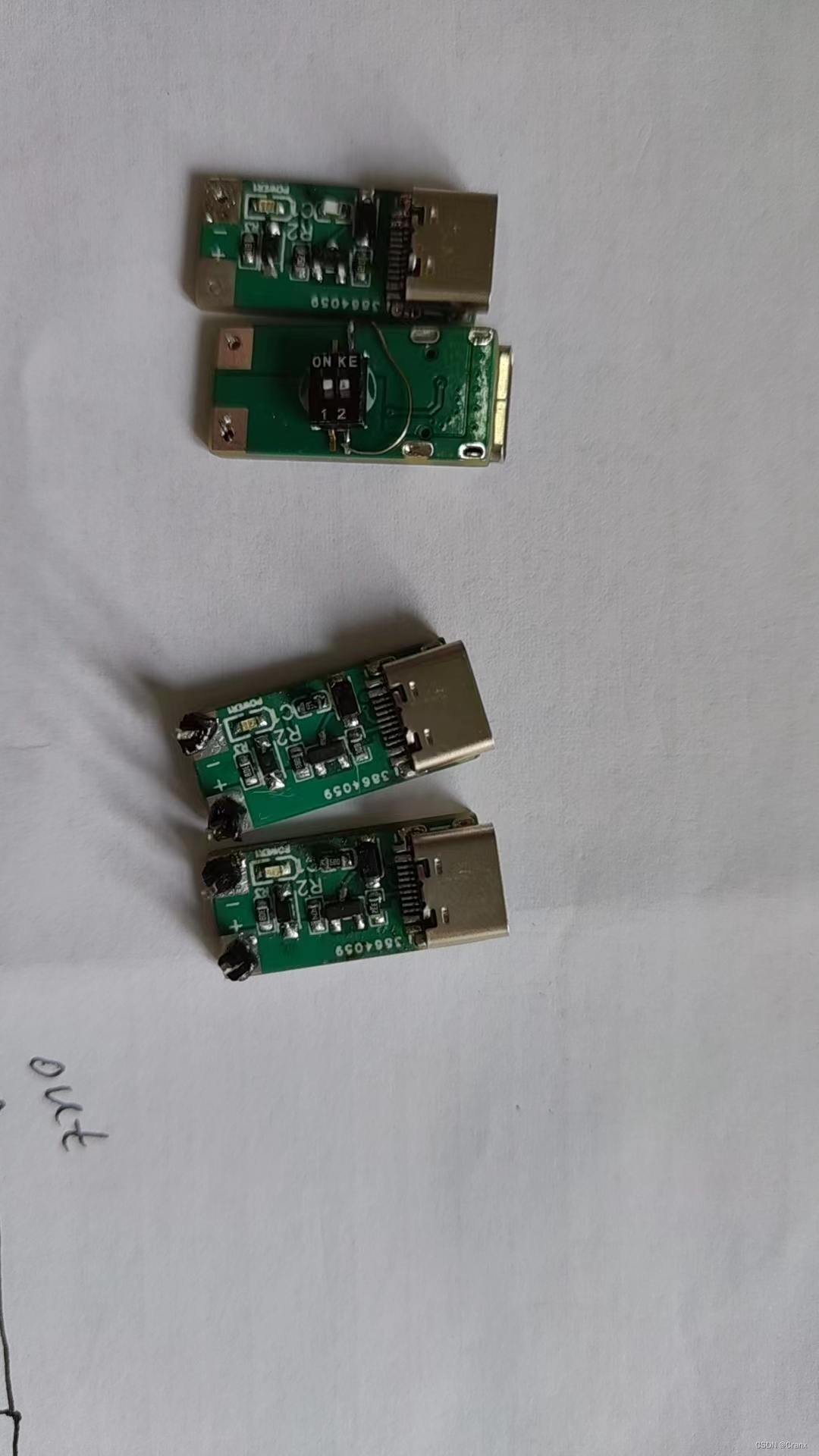

放一张诱骗器全家桶：

小结：

排除了所有可能如果都没有问题，那么剩下的再不可能也是罪魁祸首。

---cranx---
