本文探讨了小区广播服务（CBS）与商业移动警报系统（CMAS）的区别，以及地震和海啸预警系统（ETWS）的工作原理。介绍了CBS与SMS/USSD之间的区别，CMAS在LTE中的实现方式及其消息结构，以及ETWS如何利用SIB10和SIB11广播紧急信息。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CMAS

UMTS CBS（小区广播服务）

就用户体验而言，CBS可能看起来像一种短消息服务（SMS）或USSD（您的设备在收到CBS消息时会弹出通知信号或文本字符串）。但是，如果您深入一点，就会发现CBS和SMS / USSD具有完全不同的基础。

首先，您会看到如下所示的高级别差异：

SMS是一对一的消息，而CBS是同时广播给许多人的消息。
SMS可以是双向的（可以发送和接收消息），而CBS通常是单向的（订户只能接收消息）。
更重要的是，CBS和SMS/USSD通过完全不同的信道和机制进行传输。SMS / USSD由DCCH-> DPCH作为普通信令消息发送，而CBS使用其自己的独立信道（CTCH-> SCCPCH）。（CBS的信道配置在SIB5或SIB5bis中配置）

LTE CMAS

CMAS代表商业移动警报系统。它等效于2G和3G中的CBS（小区广播服务）。从高层次来看，CMAS，ETWS和CBS属于一个称为PWS（公共警告系统）的系统。

CMAS消息结构：
在LTE中，发送CMAS涉及三个主要组件，如下所示。
i）寻呼：CMAS通知。
ii）SIB 12：消息格式和内容

以下是Paging，SIB12显示与CMAS相关的字段（IE）。（有关ETWS的详细信息，请参阅LTE上的3GPP TS23.828和TS22.268和TS 36.523 18.1 CMAS）

PCCH-Message ::= SEQUENCE
  +-message ::= CHOICE [c1]
    +-c1 ::= CHOICE [paging]
      +-paging ::= SEQUENCE [0001]
        +-pagingRecordList ::= SEQUENCE OF OPTIONAL:Omit
        +-systemInfoModification ::= ENUMERATED OPTIONAL:Omit
        +-etws-Indication ::= ENUMERATED OPTIONAL:Omit
        +-nonCriticalExtension ::= SEQUENCE [01] OPTIONAL:Exist
          +-lateNonCriticalExtension ::= OCTET STRING OPTIONAL:Omit
          +-nonCriticalExtension ::= SEQUENCE [10] OPTIONAL:Exist
            +-cmas-Indication-r9 ::= ENUMERATED [true] OPTIONAL:Exist
            +-nonCriticalExtension ::= SEQUENCE OPTIONAL:Omit

BCCH-DL-SCH-Message ::= SEQUENCE
  +-message ::= CHOICE [c1]
    +-c1 ::= CHOICE [systemInformation]
      +-systemInformation ::= SEQUENCE
        +-criticalExtensions ::= CHOICE [systemInformation-r8]
          +-systemInformation-r8 ::= SEQUENCE [0]
            +-sib-TypeAndInfo ::= SEQUENCE OF SIZE(1..maxSIB[32]) [1]
            | +- ::= CHOICE [sib12-v920]
            |   +-sib12-v920 ::= SEQUENCE [10]
            |     +-messageIdentifier-r9 ::= BIT STRING SIZE(16) [0001000100010010]
            |     +-serialNumber-r9 ::= BIT STRING SIZE(16) [0011000000000000]
            |     +-warningMessageSegmentType-r9 ::= ENUMERATED [lastSegment]
            |     +-warningMessageSegmentNumber-r9 ::= INTEGER (0..63) [0]
            |     +-warningMessageSegment-r9 ::= OCTET STRING SIZE(ALIGNED)
                                                  [01C576597E2EBBC7F950A8D168341A8D46A3D168341
                                                   A8D46A3D168341A8D46A3D168341A8D46A3D168341A
                                                   8D46A3D168341A8D46A3D168341A8D46A3D168341A8
                                                   D46A3D168341A8D46A3D168341A8D46A3D1000A]
            |     +-dataCodingScheme-r9 ::= OCTET STRING SIZE(1) [01] OPTIONAL:Exist
            |     +-lateNonCriticalExtension ::= OCTET STRING OPTIONAL:Omit
            |     +-EXTENSION ::= SEQUENCE
            +-nonCriticalExtension ::= SEQUENCE OPTIONAL:Omit

以下是与warningMessageSegment相关的描述。（对于messageIdentifier，serialNumber，dataCodingScheme，请单击链接以获取详细信息）

根据36.331，警告消息分段类型，警告消息分段编号，警告消息分段定义如下。

warningMessageSegment：携带TS 36.413-9.2.1.53中定义的警告消息内容IE的一部分。警告消息内容IE的第一个八位位组等效于在TS 23.041-9.4.2.2.5中定义和编码的CB数据IE的第一个八位位组。
warningMessageSegmentNumber：SIB中包含的ETWS警告消息段的段号。零的段号对应于第一段，一个对应于第二段，依此类推。
warningMessageSegmentType：指示所包含的ETWS警告消息段是否为最后一个段。

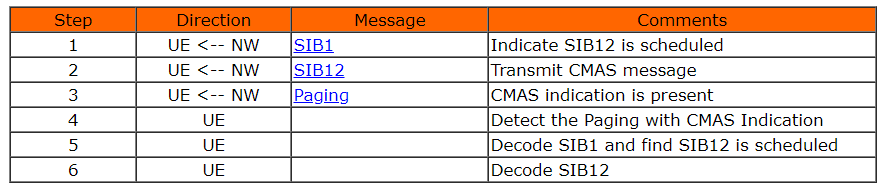

示例：
在这里插入图片描述
