如何基于西安80坐标查询定位

1. 概述

水经注软件除了可以轻松下载无水印Google Earth卫星影像、有明确拍摄日期的历史影像、地方高清天地图、百度高德大字体打印地图，且可按1万/5千等国家标准图幅下载，下载含高度的全国矢量建筑、全国乡镇及街区行政区划、地名点、高速铁路网、公交路线、水系和百度高德POI兴趣点之外，还有一个常用的功能就是查询定位。这里，我们以西安80坐标查询定位为例，介绍一下软件的查询定位功能。

2. 地形测绘图查看

一般情况下，坐标定位时都是基于经纬度坐标，但针对一些行业用户，经常需要用到西安80或北京54等高斯坐标定位，我们以一幅中央经线为120度的3度分带地形图为例说明如何基于西安80坐标进行查询定位，该CAD地形图如下图所示。

地形图查看



3. 西安80坐标获取

我们在一个位置比较特殊的地方绘制一个特征点，并选择它查看其坐标，如下图所示。



坐标查看

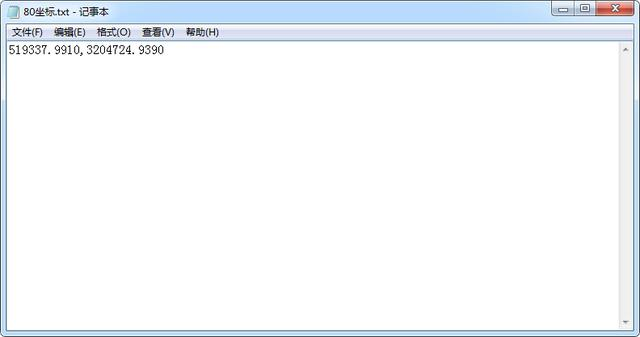

将该点的坐标按XY的顺序复制到记事本中备用，如下图所示。

复制坐标



4. 4.西安80坐标定位

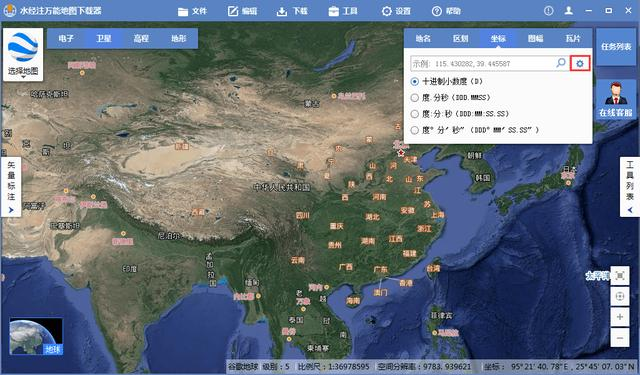

在坐标查询中，点击齿轮图标，如下图所示。

点击图标

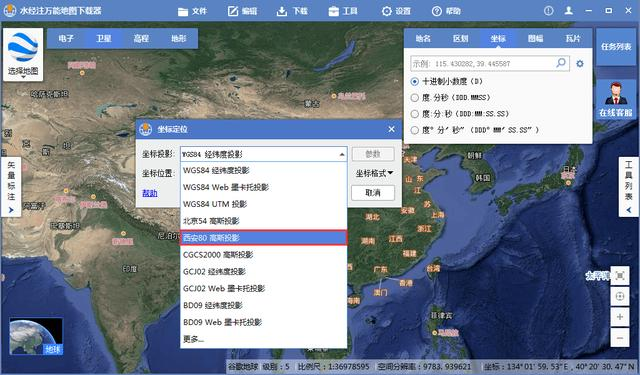

在显示的对话框中选择"西安80高斯投影"，如下图所示。

选择西安80高斯投影



由于该地形图中央经线是120度且是3度分带，由此我们可以推算出当前地形图的带号为40度带，分带原理如下图所示。

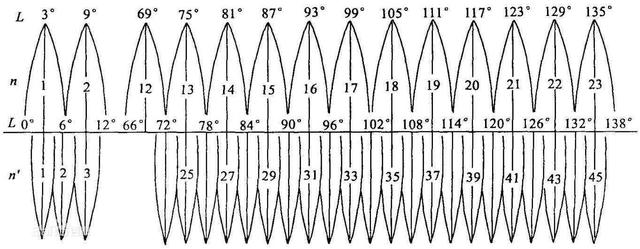

投影分带



点击"参数"按钮将中央经线设置为120，如下图所示。

设置中央经线



从记事本中复制高斯坐标并粘贴，如下图所示。

输入坐标



点击"定位"按钮之后，在卫星地图中可以成功定位，如下图所示。

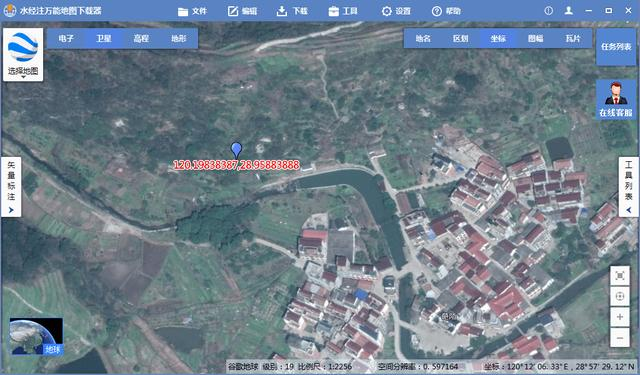

地图定位位置



与CAD原图作比较之后，会发现定位后的位置有几十米偏移。坐标偏移的主要原因，

是因为西安80坐标所采用的椭球体为IAG 75，而谷歌地球卫星地图所采用的是WGS84椭球体(与GPS一致)，两个坐标系的椭球体参数中所定义地球扁率不同（可以假想为一个是压扁的球，一个是压得更扁的球），所以同一个地点在不同椭球参数下的经纬度坐标位置就会不同，因此这里有偏移属于正常情况。

如果该区域在两种投影下的偏移参数已知，理论上在定位时应当填入两个椭球之间的转换参数，也就是常说的七参数或三参数，这里由于没有参数而全部默认为0，因此就导致了定位结果有几十米误差，但大体位置相近，不影响查看目标区域。

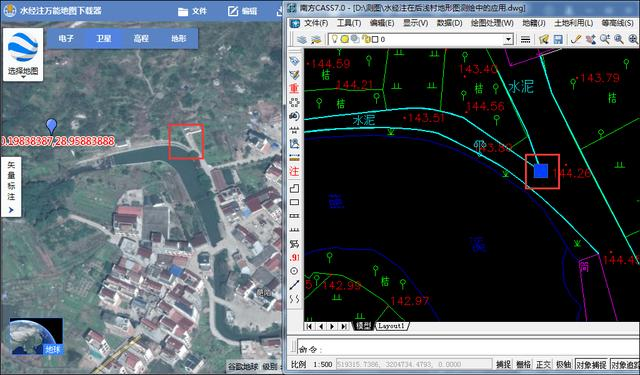

位置对比



我们通过定位找到地形图所属位置之后，就可以下载该区域的卫星地图并加载到CAD中作底图使用了。

5. 结语

以上就是基于西安80坐标查询定位的详细说明，主要包括了地形图查看、坐标查看、坐标获取和坐标定位等功能。
