在指导过大量计算机专业毕业设计后，我发现一个普遍现象：很多同学的代码逻辑很强，但论文里的图表却“惨不忍睹”。 模糊的截图、不规范的UML箭头、混乱的配色，这些细节往往是导师一眼判定论文质量的“第一印象”。

一篇优秀的毕业论文，图表不仅是点缀，更是逻辑的载体。今天，我们就来盘点一下计算机毕设中最核心的几类图表规范与绘制技巧，帮你避开格式雷区，高效完成论文定稿。

以下画图均来自于：AI毕设管家。

一、 数据库设计篇：拒绝“野路子”ER图

数据库设计是后端开发的基石，也是答辩老师最爱问的环节。

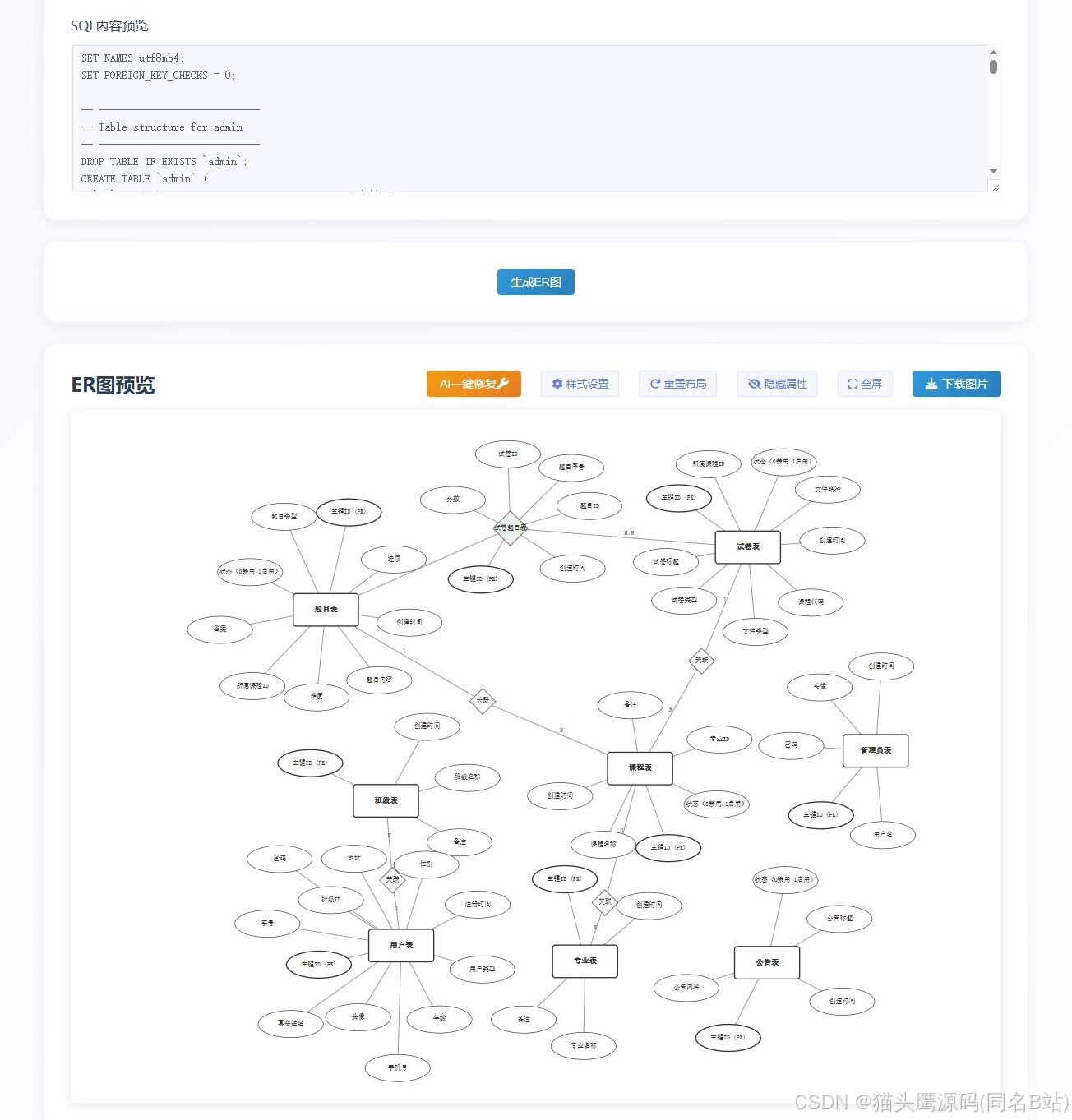

1. 概念模型（ER图）的常见误区

很多同学直接用截图或者随便画个框，这是大忌。

• 规范要求：实体用矩形，属性用椭圆，关系用菱形。三者之间的连接线不要带箭头（除非是特定的一对多表示法，但传统ER图通常不带）。

• 高分技巧：确保你的ER图符合第三范式（3NF）。如果在Visio里拖拽太麻烦，对不齐，可以尝试使用一些自动化生成工具，通过输入表字段直接生成标准排版的ER图，既美观又合规。

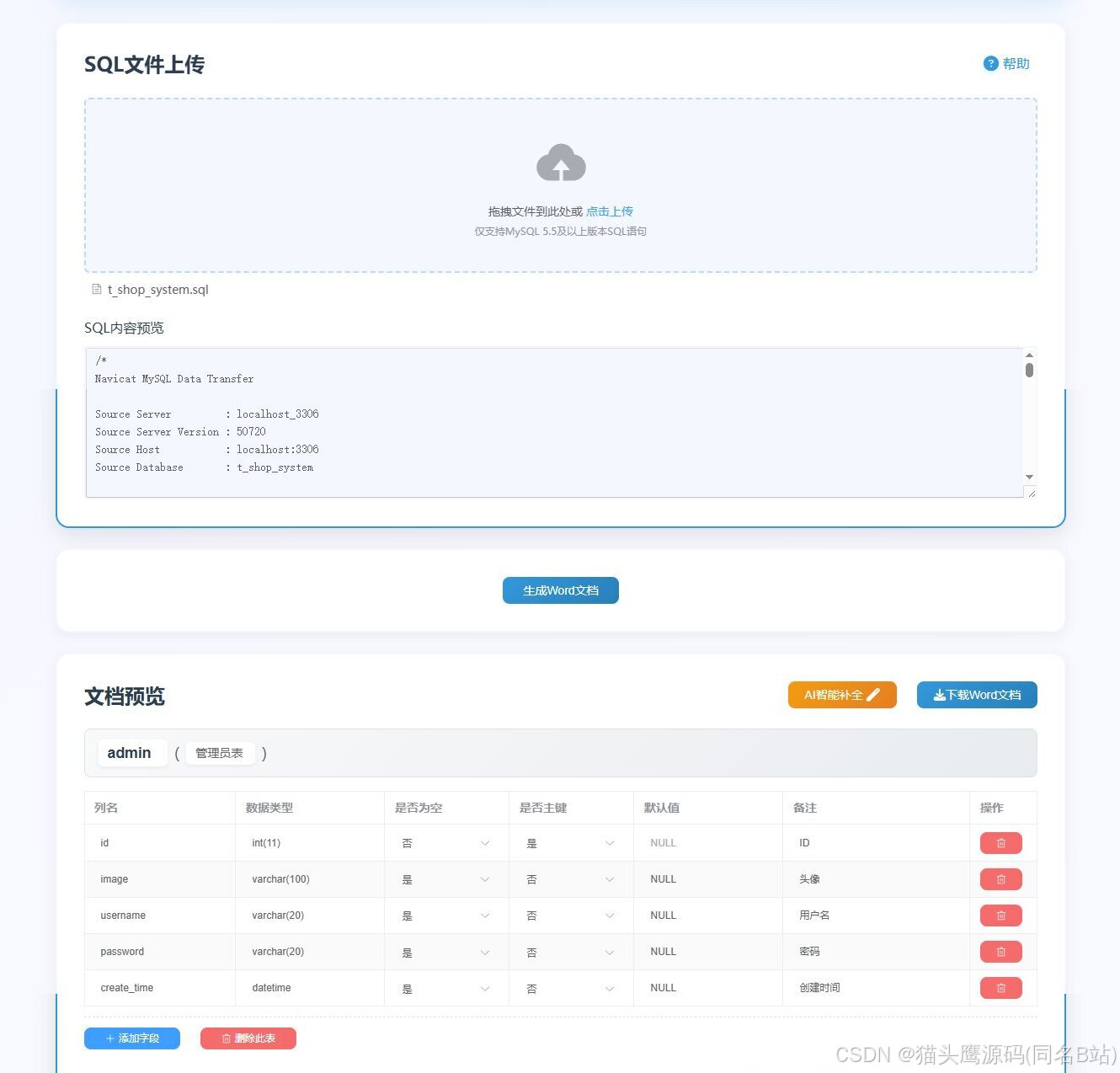

2. 物理模型（表结构文档）

除了图，论文中必须包含详细的表结构说明（字段名、类型、长度、主外键、备注）。

• 避坑指南：千万不要手动在Word里画表格然后一个个敲字！不仅效率低，而且一旦数据库修改，文档就要重写。建议使用能同步数据库结构导出文档的工具，保证代码与文档的一致性。

二、 系统建模篇：UML图不仅是画给老师看的

UML（统一建模语言）是软件工程的通用语言，它的准确性直接反映了你的专业素养。

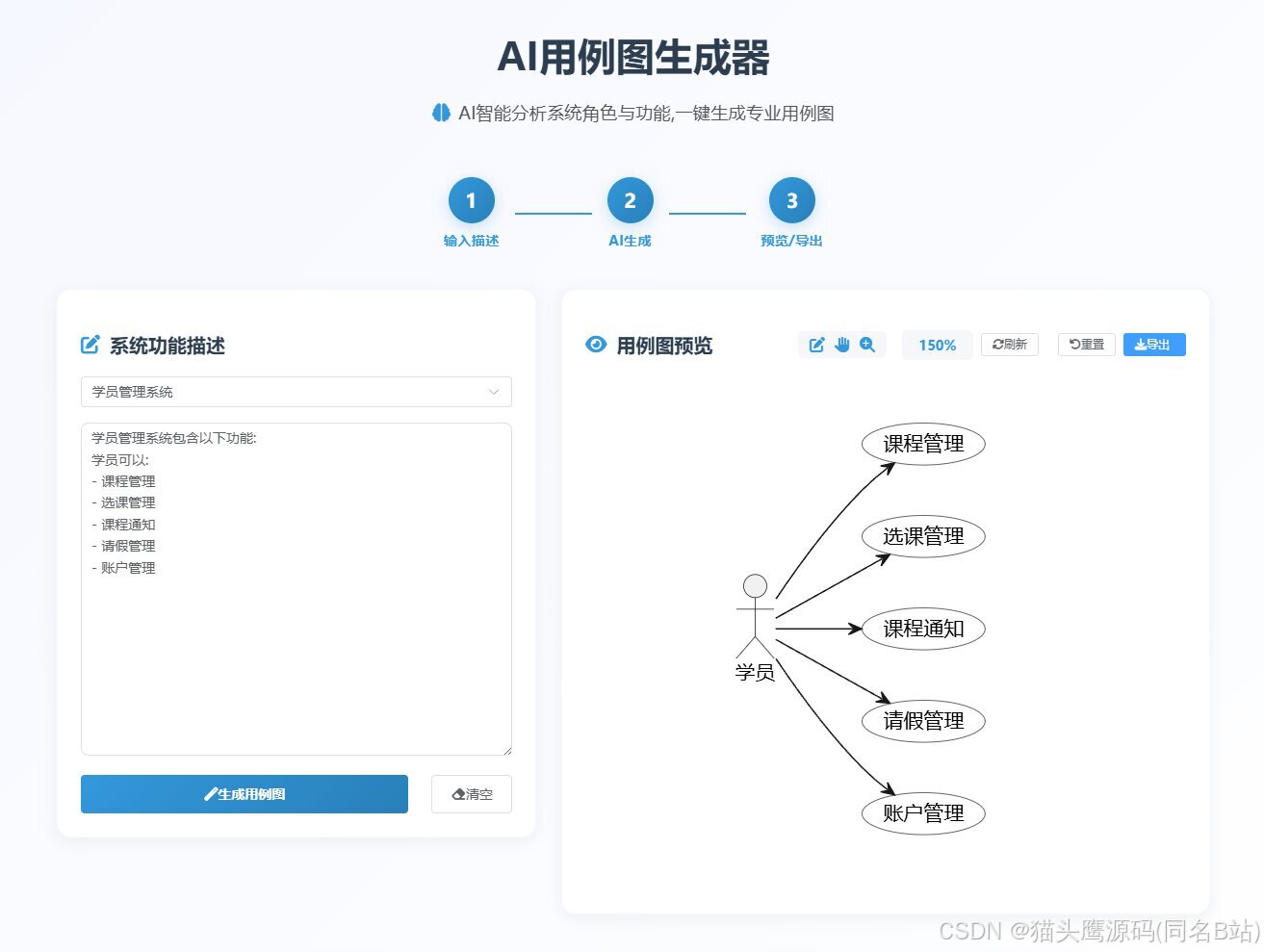

1. 用例图 (Use Case Diagram)

• 作用：展示“谁”使用了系统的“什么功能”。

• 注意：角色（Actor）必须是小人形状，用例（Use Case）是椭圆。不要把系统内部的逻辑（如“连接数据库”）写成用例，用例应该是用户可见的功能。

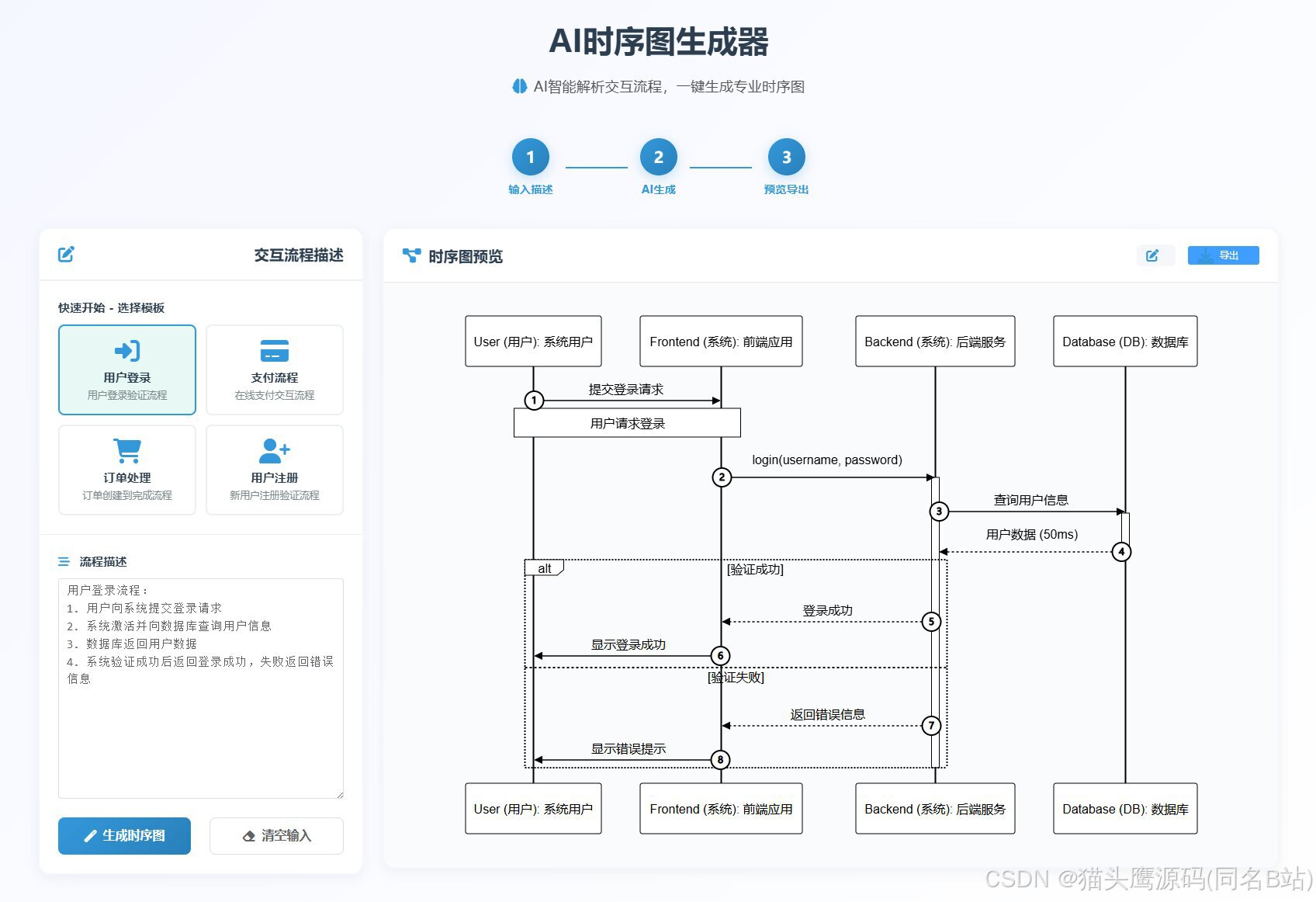

2. 时序图 (Sequence Diagram)

• 作用：这是体现代码复杂度的最佳图表。它展示了对象之间交互的时间顺序。

• 痛点：手动调整生命线（Lifeline）和消息箭头（Message）非常耗时。如果你的业务逻辑很复杂（比如支付回调、订单状态流转），一张清晰的时序图能替你省下1000字的文字解释。

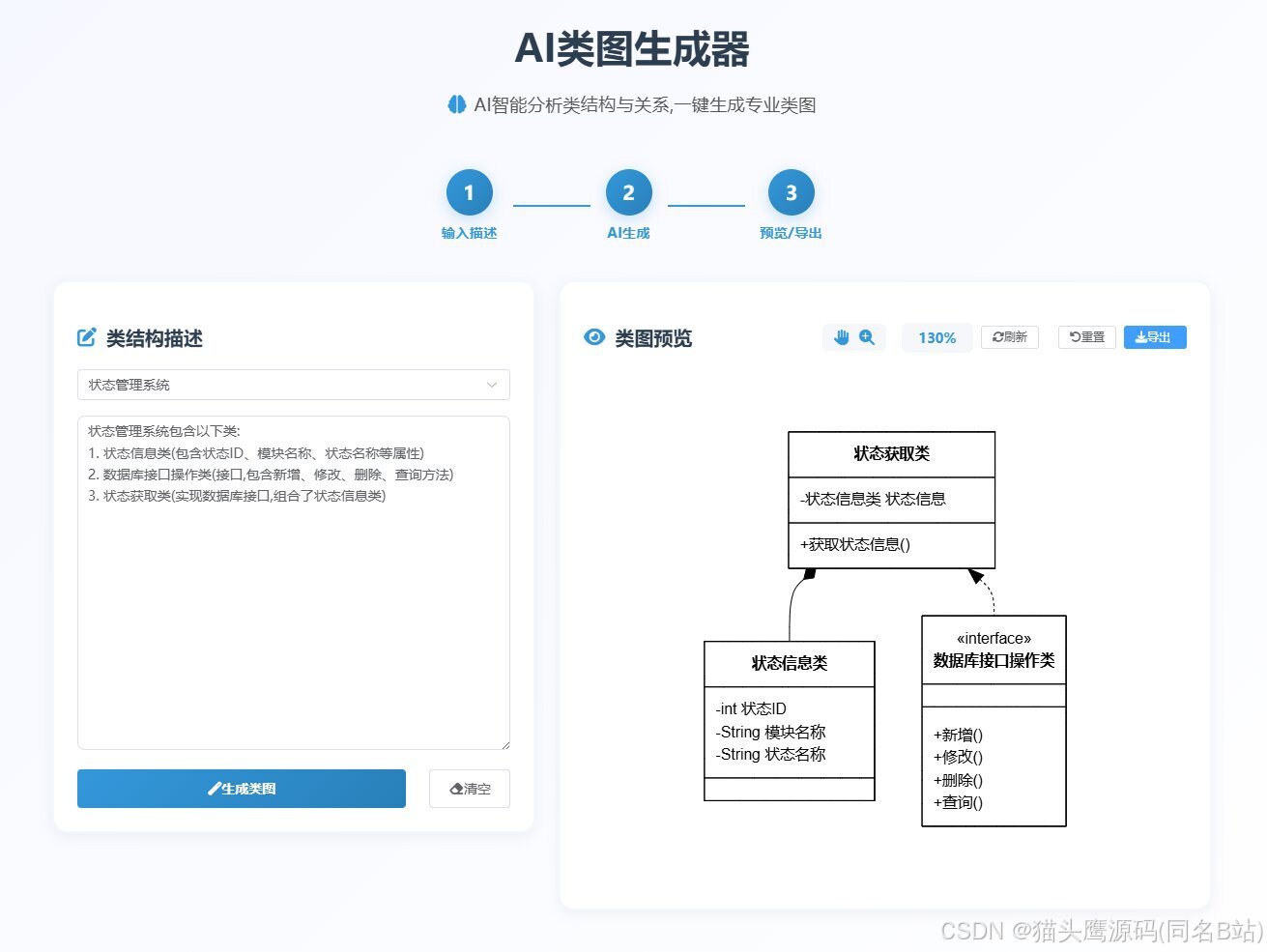

3. 类图 (Class Diagram)

• 作用：展示代码的静态结构。

• 建议：对于使用Spring Boot等框架的项目，类图应重点展示Controller、Service、Dao层之间的引用关系，或者是核心实体类的继承/聚合关系。

三、 架构与流程篇：宏观视角的展示

1. 功能结构图 vs 业务流程图

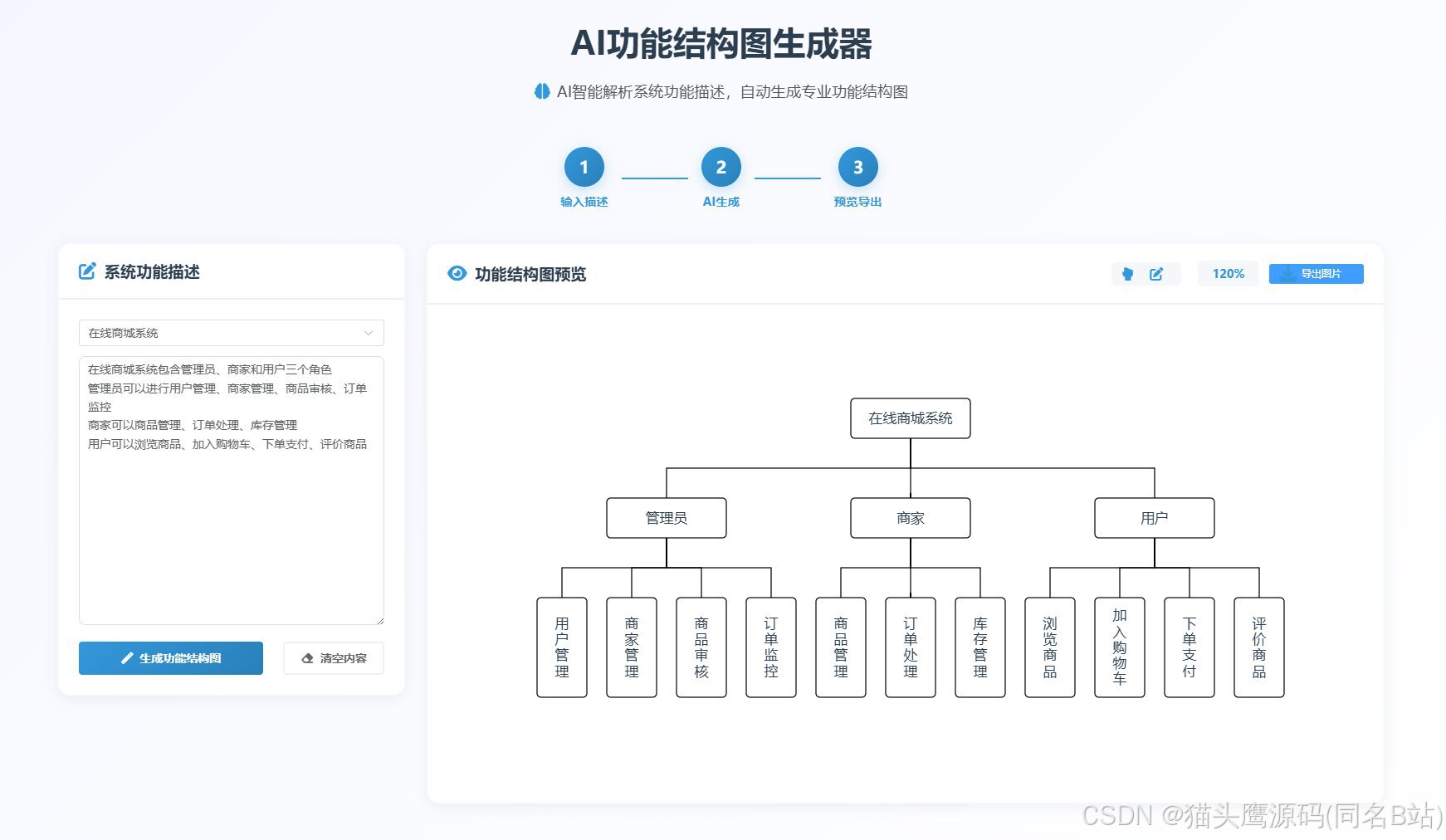

功能结构图：是树状图（思维导图结构），展示系统有哪些菜单和模块。

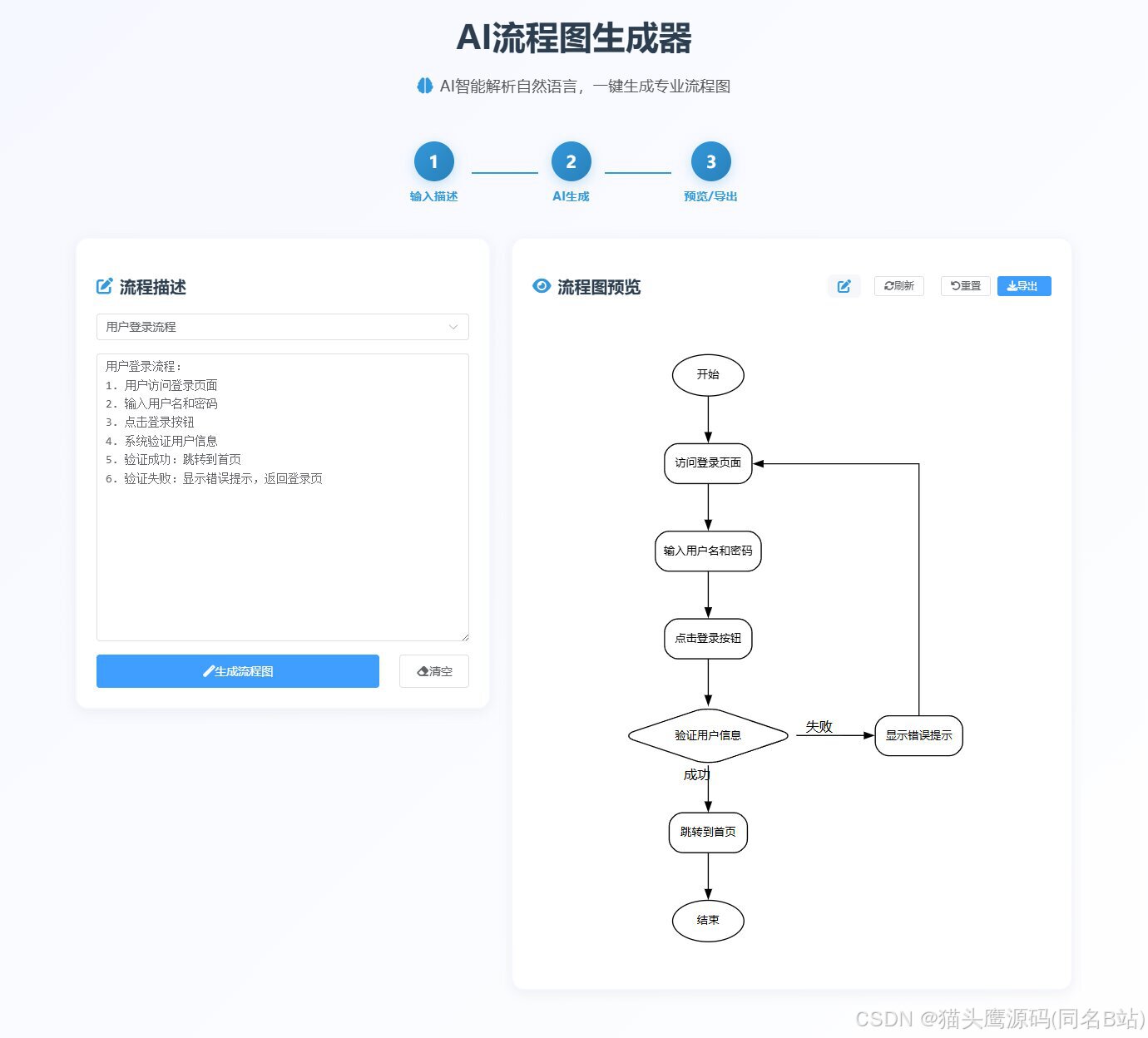

业务流程图：是泳道图或标准流程图，展示业务流转（如：用户下单 -> 库存判断 -> 支付 -> 发货）。

搞混后果：很多同学把功能图画成了流程图，导致逻辑不通。画图前一定要先梳理清楚是“静态结构”还是“动态过程”。

四、 那些容易被忽视的“加分项”

除了上述必画的图，还有一些细节能让论文瞬间升华：

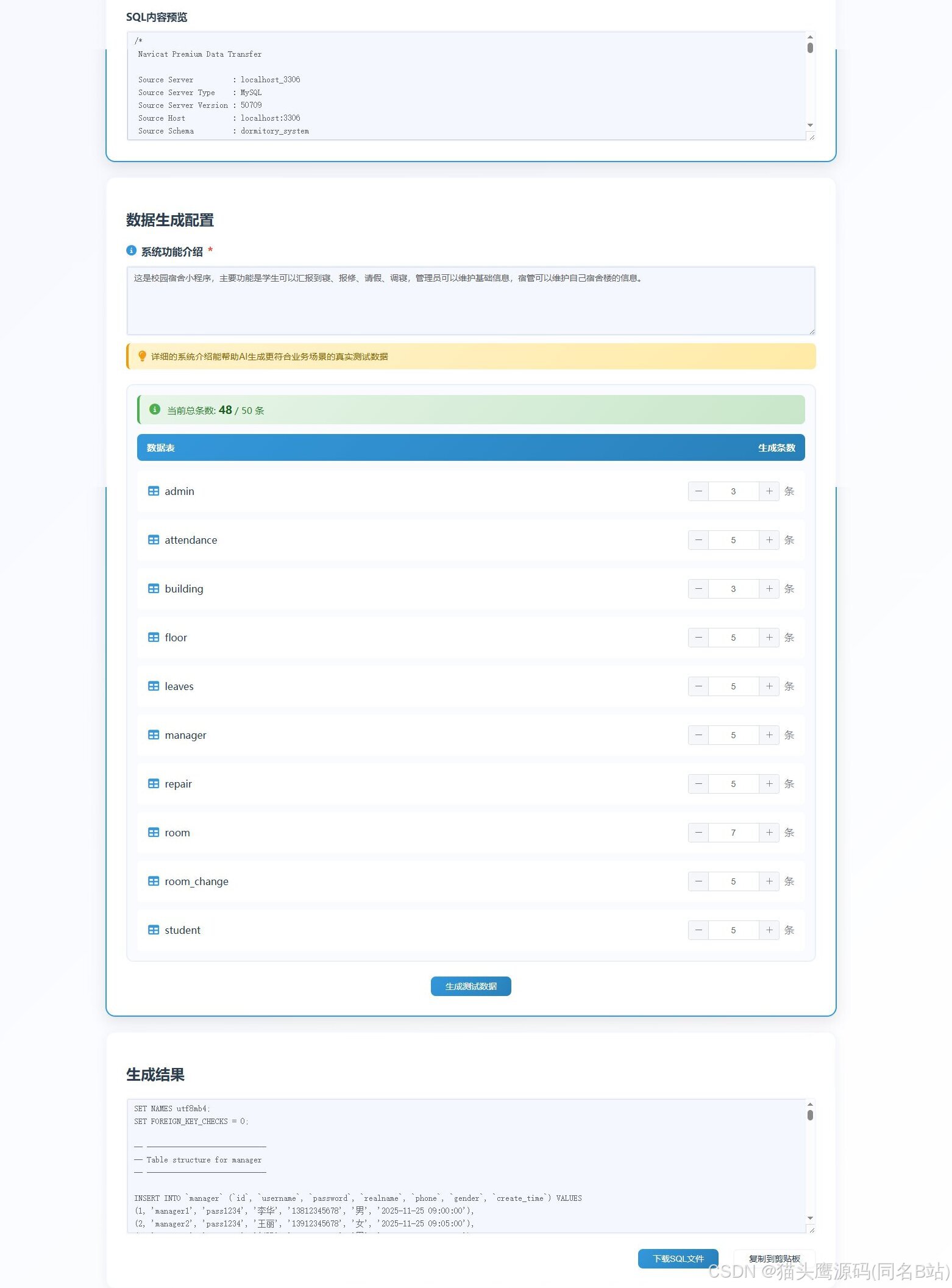

测试数据：在“系统测试”章节，不要只贴两张空白页面的截图。展示包含真实感数据（看起来真实的姓名、电话、时间戳）的界面或数据库截图，会证明你的系统经过了充分测试。当然，手动编造100条数据很痛苦，这时候测试数据生成器就派上用场了。

配色统一：整篇论文的图表建议保持色调一致（例如统一使用蓝色系），避免一张图红绿配色，一张图黑白配色。

从开题（思维导图）到开发（ER图、类图）再到测试（测试数据），一个 AI毕设管家 全搞定。

欢迎体验哦 👏
