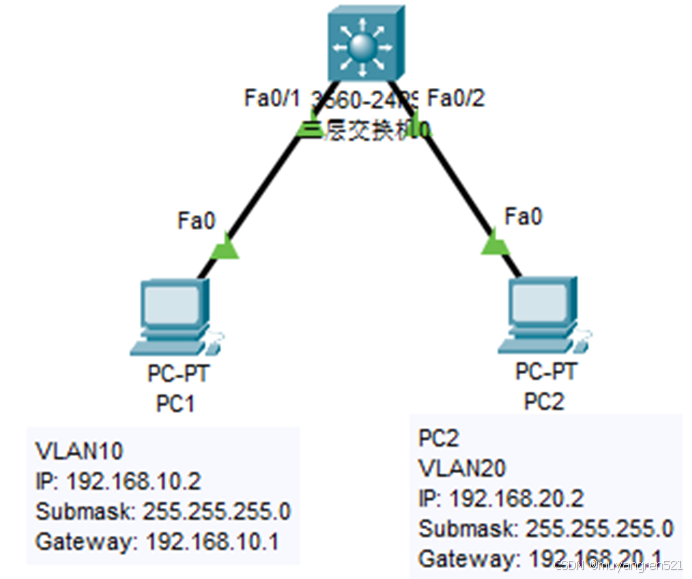

03三层交换机实现不同网段互通

一、配置思路

1、打开端口路由功能 \\no switchport

2、分别给两个端口配置IP

3、手动配置两台PC机的IP与网关（与对应端口的IP相同）

4、打开交换机路由功能

二、 配置步骤

Switch>

Switch>en

Switch#conf t

Switch(config)#int ran f0/1-2 \\指定端口

Switch(config-if-range)#no swi \\启用指定端口的路由功能

Switch(config-if-range)#exit \\退出当前端口

Switch(config)#int ran f0/1 \\指定端口f0/1

Switch(config-if-range)#ip add 192.168.10.1 255.255.255.0 \\为f0/1端口设置IP

Switch(config-if-range)#ex

Switch(config)#int ran f0/2 \\指定端口f0/2

Switch(config-if-range)#ip add 192.168.20.1 255.255.255.0 \\为f0/2端口设置IP

Switch(config-if-range)#ex

Switch(config)#ip routing \\打开路由功能

Switch(config)#end

Switch#

%SYS-5-CONFIG_I: Configured from console by console

Switch#wr

Building configuration...

[OK]

(2)配置验证

PC1 ping PC2 Reply

三、 注意点

1、PC0/PC1上的网关设定是必须的。

2、选打开端口路由功能才能后面配置端口IP
