RocketMQ-负载均衡

RocketMQ是分布式消息服务,生产和消费负载均衡都是在客户端完成,本文分别介绍生产与消费的负载均衡策略。

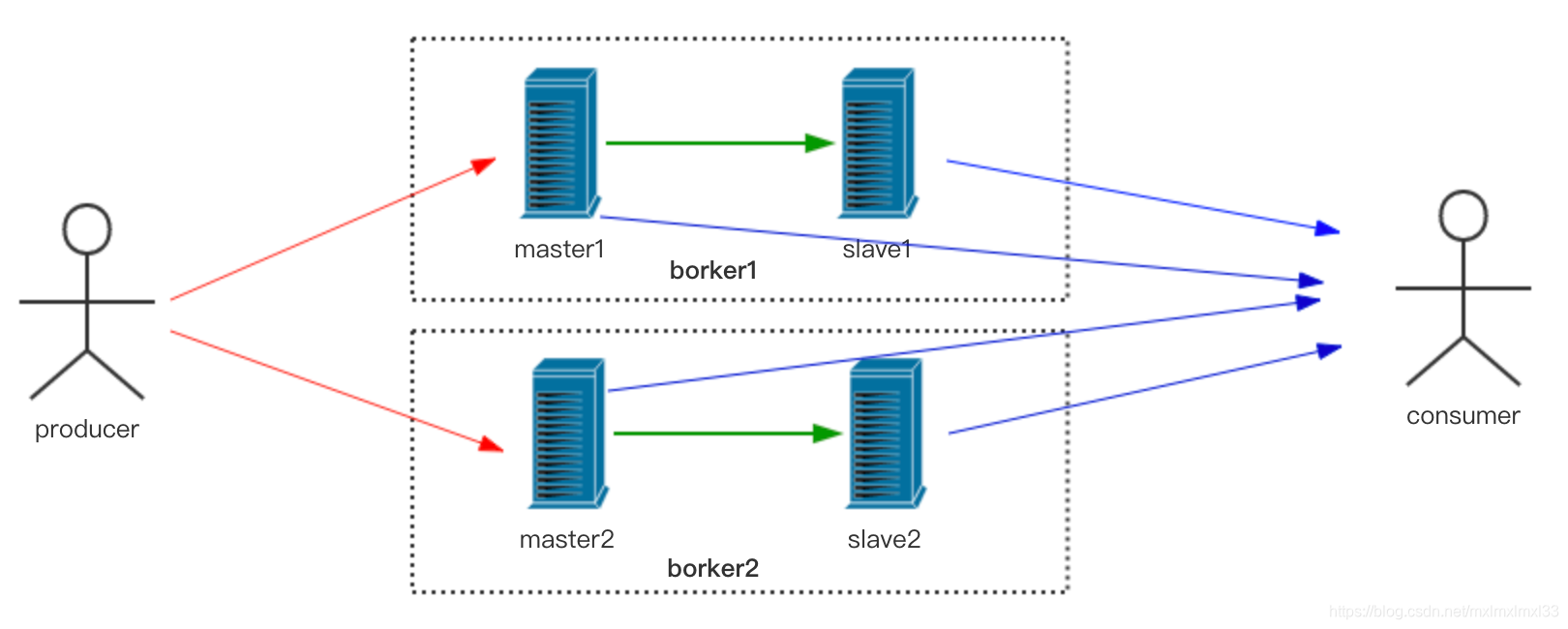

部署结构拓扑图

一、路由信息

     路由记录了broker集群节点的通讯地址、broker名称和读写队列数量等信息。

     写队列writequque表示生产者可以写入的队列个数,如果不做特别配置默认是4,队列号从0开始,如果是4个,queueId就是0,1,2,3。broker收到消息后根据queueId生成消息队列。生产者负载均衡的过程的实质就是选择broker集群和queueId的过程。

        读队列readqueue表示broker中可以供消费者读去消息的队列个数,默认也是4个,队列号从0开始。消费者拿到路由信息后会选择queueId,从对应的broker中读取数据消费。

         路由信息主要数据结构有TopicRouteData、QueueData、BrokerData。QueueData与broker集群对应,一个broker集群有一个QueueData对象,里面记录了broker名称、写队列个数与读队列个数。BrokerData记录broker集群所有节点信息,如所有节点的ip、brokerid(每个节点都有一个brokerId,brokerId是0表示master节点)和brokerName。TopicRouteData对象表示与某一个topic有关系的broker节点信息,内部包含多个QueueData对象(可以有多个broker集群支持该topic)和多个BrokerData信息(多个集群的多个节点信息都在该列表中)。

public class BrokerData implements Comparable<BrokerData> {
    private String cluster;
    private String brokerName;
    private HashMap<Long/* brokerId */, String/* broker address */> brokerAddrs;
    //后面省略
}
public class QueueData implements Comparable<QueueData> {
    private String brokerName;
    private int readQueueNums;
    private int writeQueueNums;
    private int perm;
    private int topicSynFlag;
    //后面省略
}
public class TopicRouteData extends RemotingSerializable {
    private String orderTopicConf;
    private List<QueueData> queueDatas;
    private List<BrokerData> brokerDatas;
    private HashMap<String/* brokerAddr */, List<String>/* Filter Server */> filterServerTable;
    //后面省略
}

       以上是路由的原始信息,客户端获取到后会在本地加工TopicPublishInfo对象,内部主要是根据QueueData生成MessageQueue列表,如在物理拓扑图中,两个master节点,写队列都是默认4,QueueData列表就包含8个对象。

public class TopicPublishInfo {
    private boolean orderTopic = false;
    private boolean haveTopicRouterInfo = false;
    private List<MessageQueue> messageQueueList = new ArrayList<MessageQueue>();
    private volatile ThreadLocalIndex sendWhichQueue = new ThreadLocalIndex();
    private TopicRouteData topicRouteData;
    //后面省略
}



public class MessageQueue implements Comparable<MessageQueue>, Serializable {
    private static final long serialVersionUID = 6191200464116433425L;
    private String topic;
    private String brokerName;
    private int queueId;
    //后面省略
}

      MessageQueue队列中的对象顺序有两种,一种是根据指定broker集群顺序生成,如物理拓扑图中,假设顺序是broker2在broker1前面,则生成的对象顺序是broker2的0,1,2,3,然后是broker1的0,1,2,3,数字表示MessageQueue对象中的queueId。另一种是根据brokerName的自然顺序排序,如物理拓扑图的例子,broker1的自然排序在broker2之前,所以MessageQueue队列中的顺序是broker1的0,1,2,3,然后是broker2的0,1,2,3。

 public static TopicPublishInfo topicRouteData2TopicPublishInfo(final String topic, final TopicRouteData route) {
        TopicPublishInfo info = new TopicPublishInfo();
        info.setTopicRouteData(route);
        //broker节点存在顺序关系
        if (route.getOrderTopicConf() != null && route.getOrderTopicConf().length() > 0) {
            String[] brokers = route.getOrderTopicConf().split(";");
            for (String broker : brokers) {
                String[] item = broker.split(":");
                int nums = Integer.parseInt(item[1]);
                for (int i = 0; i < nums; i++) {
                    MessageQueue mq = new MessageQueue(topic, item[0], i);
                    info.getMessageQueueList().add(mq);
                }
            }

            info.setOrderTopic(true);
        } else {
          //broker节点间无顺序关系
            List<QueueData> qds = route.getQueueDatas();
            //queueData按照borkername排序
            Collections.sort(qds);
            for (QueueData qd : qds) {
                if (PermName.isWriteable(qd.getPerm())) {
                    BrokerData brokerData = null;
                    for (BrokerData bd : route.getBrokerDatas()) {
                        if (bd.getBrokerName().equals(qd.getBrokerName())) {
                            brokerData = bd;
                            break;
                        }
                    }

                    if (null == brokerData) {
                        continue;
                    }

                    if (!brokerData.getBrokerAddrs().containsKey(MixAll.MASTER_ID)) {
                        continue;
                    }

                    for (int i = 0; i < qd.getWriteQueueNums(); i++) {
                        MessageQueue mq = new MessageQueue(topic, qd.getBrokerName(), i);
                        info.getMessageQueueList().add(mq);
                    }
                }
            }

            info.setOrderTopic(false);
        }

        return info;
    }



2、消息生产负载均衡

    生产者负载均衡实质上是在选择MessageQueue对象(内部包含brokerName与queueId),一种是默认策略,从MessageQueue列表中随机选择一个,实现过程是通过自增随机数对列表大小取余获取位置信息,但获得的MessageQueue所在的集群不能是上次的失败集群。另一种是集群超时容忍策略,先随机选择一个MessageQueue,如果因为超时等异常发送失败,会优先选择该broker集群下其他的messeagequeue进行发送;如果没有找到则从之前发送失败broker集群中选择一个MessageQueue进行发送;如果还没有找到则使用默认策略

 public MessageQueue selectOneMessageQueue(final TopicPublishInfo tpInfo, final String lastBrokerName) {
        //开始集群超时容忍
        if (this.sendLatencyFaultEnable) {
            try {
                int index = tpInfo.getSendWhichQueue().getAndIncrement();
                for (int i = 0; i < tpInfo.getMessageQueueList().size(); i++) {
                    int pos = Math.abs(index++) % tpInfo.getMessageQueueList().size();
                    if (pos < 0)
                        pos = 0;
                    MessageQueue mq = tpInfo.getMessageQueueList().get(pos);
                    //1、如果上一次发送该集群超时失败,选取时仍然会先选择相同集群下的其他MessageQueue
                    if (latencyFaultTolerance.isAvailable(mq.getBrokerName())) {
                        if (null == lastBrokerName || mq.getBrokerName().equals(lastBrokerName))
                            return mq;
                    }
                }

                //2、从之前失败过的列表中选择一个,该列表的节点根据是否可用,超时时间和新近可用时间做了排序
                final String notBestBroker = latencyFaultTolerance.pickOneAtLeast();
                int writeQueueNums = tpInfo.getQueueIdByBroker(notBestBroker);
                if (writeQueueNums > 0) {
                    final MessageQueue mq = tpInfo.selectOneMessageQueue();
                    if (notBestBroker != null) {
                        mq.setBrokerName(notBestBroker);
                        mq.setQueueId(tpInfo.getSendWhichQueue().getAndIncrement() % writeQueueNums);
                    }
                    return mq;
                } else {
                    latencyFaultTolerance.remove(notBestBroker);
                }
            } catch (Exception e) {
                log.error("Error occurred when selecting message queue", e);
            }
            //3、如果1、2步都没有选出则走默认策略
            return tpInfo.selectOneMessageQueue();
        }
        //默认策略
        return tpInfo.selectOneMessageQueue(lastBrokerName);
    }

点评:当broker集群A接收数据超时后,生产者采用默认策略会选出另一个broker集群B,B的流量会瞬间出现峰值,给服务带来抖动,因此超时容忍策略的作用就会突出,虽然短时间内发送会失败,但不会对其他集群带来波峰流量

三、消费负载均衡

 1、AllocateMessageQueueAveragely算法

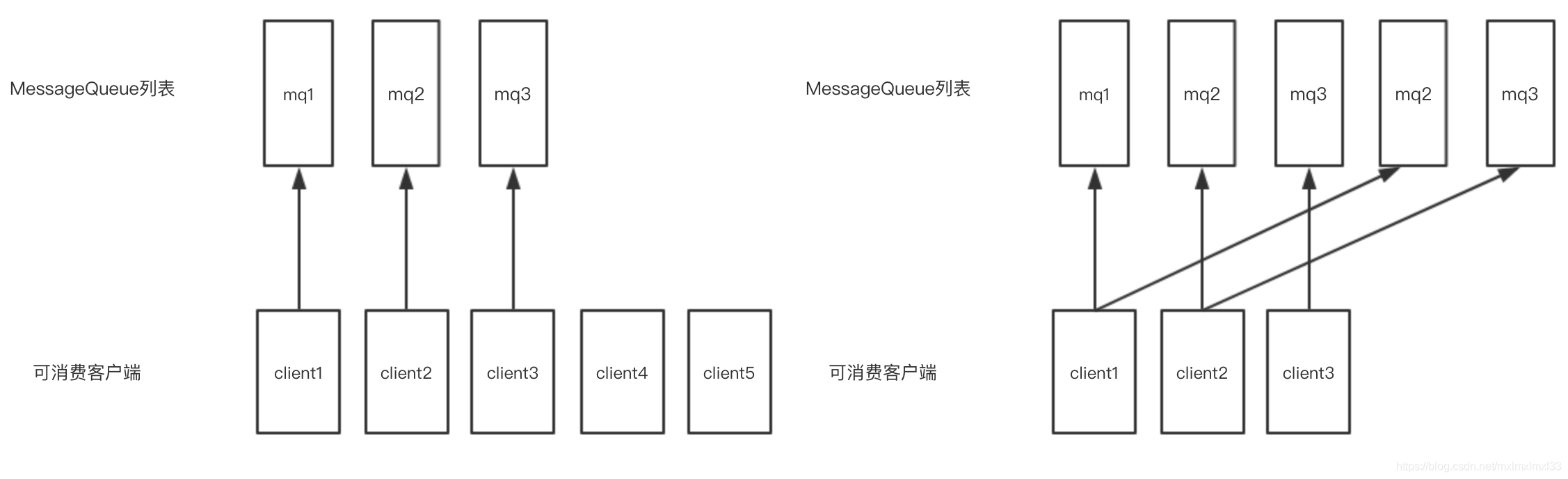

      MessageQueue列表是topic下可以拉去消息的队列,消费客户端是订阅topic的消费者,当消息队列个数小于可消费客户端时,消息队列与客户端对应情况如左侧图;当消息队列个数大于可消费客户端时,消息队列与客户端对应情况如右侧图。





AllocateMessageQueueAveragely算法

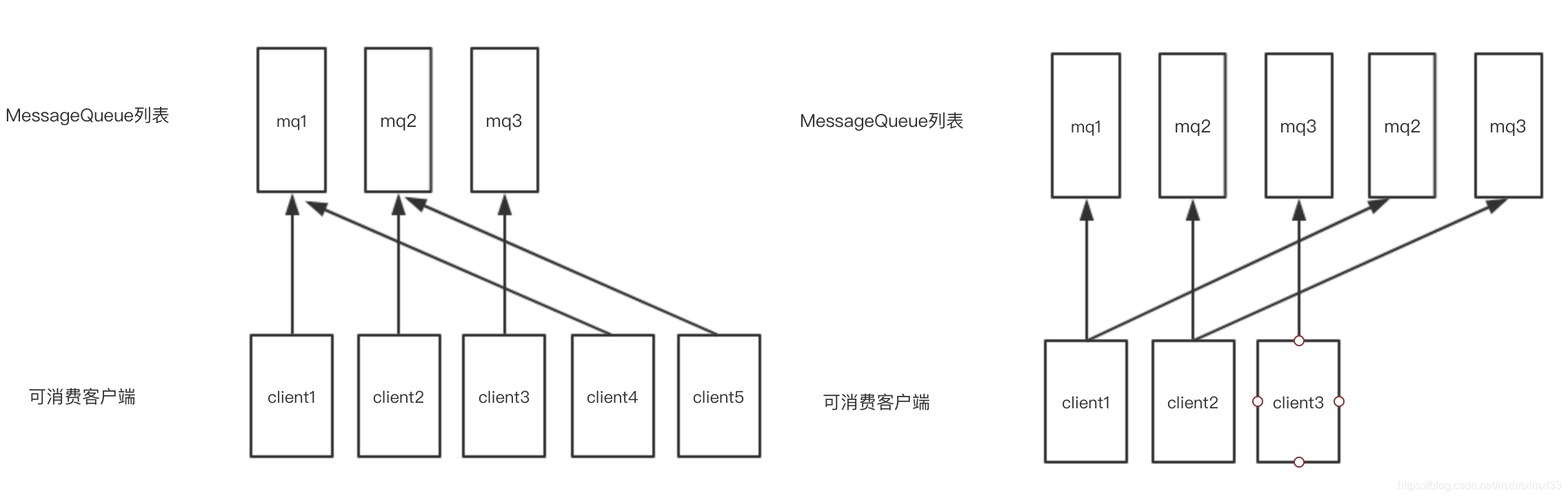

2、AllocateMessageQueueAveragelyByCircle算法

AllocateMessageQueueAveragelyByCircle算法

  3、AllocateMachineRoomNearby算法

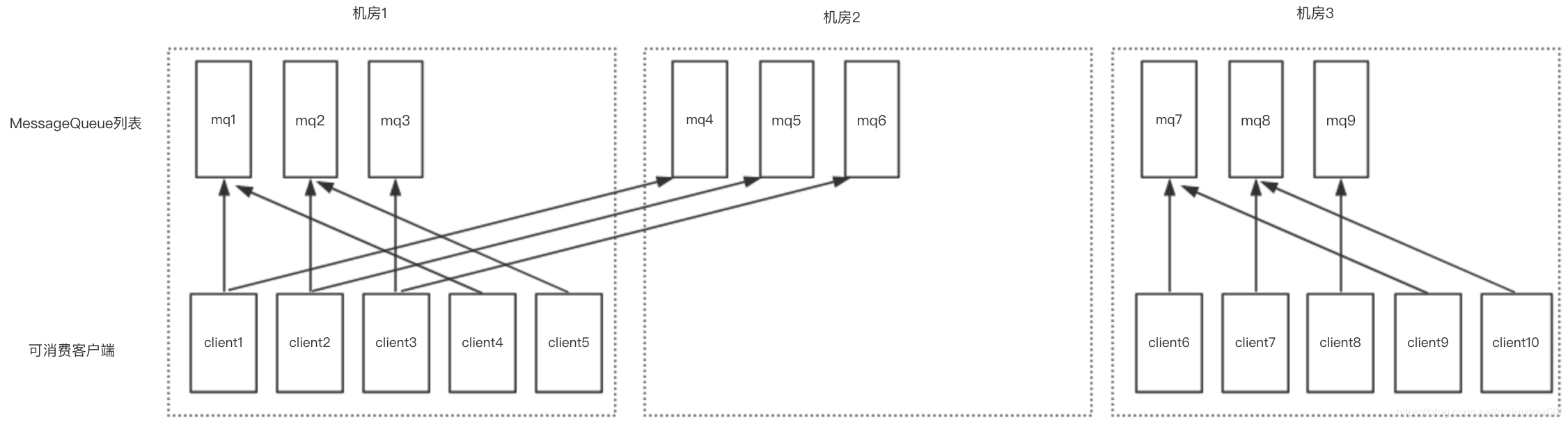

       同机房分配策略,首先统计消费者与broker所在机房,保证broker中的消息优先被同机房的消费者消费,如果机房中没有消费者,则有其他机房消费者消费。实际的队列分配(同机房或跨机房)可以是指定其他算法。假设有三个机房,实际负载策略使用算法1,机房1和机房3中存在消费者,机房2没有消费者。机房1、机房3中的队列会分配给各自机房中的消费者,机房2的队列会被虽有的消费者平均分配。

AllocateMachineRoomNearby算法

4、AllocateMessageQueueByMachineRoom算法

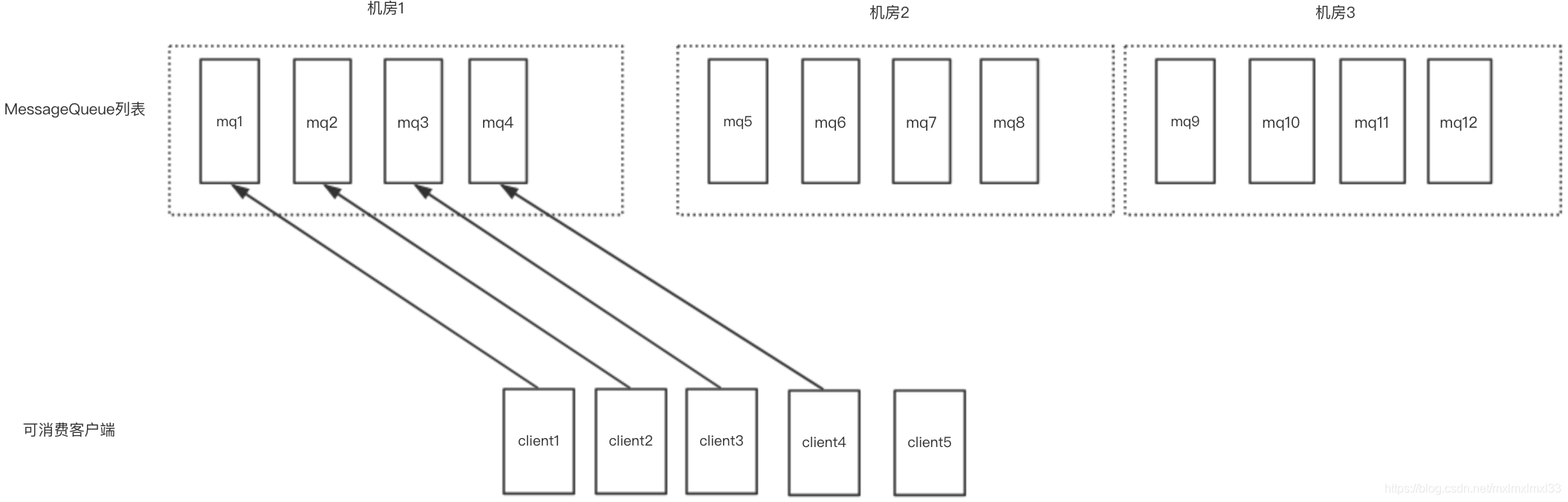

只消费特定broker中的消息,如下图所示,第一张图是消费者小于队列数情况,第二张图是消费者多余队列数情况。假设有三个机房,配置机房三不在消费者的服务范围内,则实际消费对应关系如下两图所示。

AllocateMessageQueueByMachineRoom算法
AllocateMessageQueueByMachineRoom算法

5、AllocateMessageQueueByConfig算法

     该算法比较简单,在客户端直接配置可消费的messageQueueList,指定规定的消息队列

6、AllocateMessageQueueConsistentHash算法

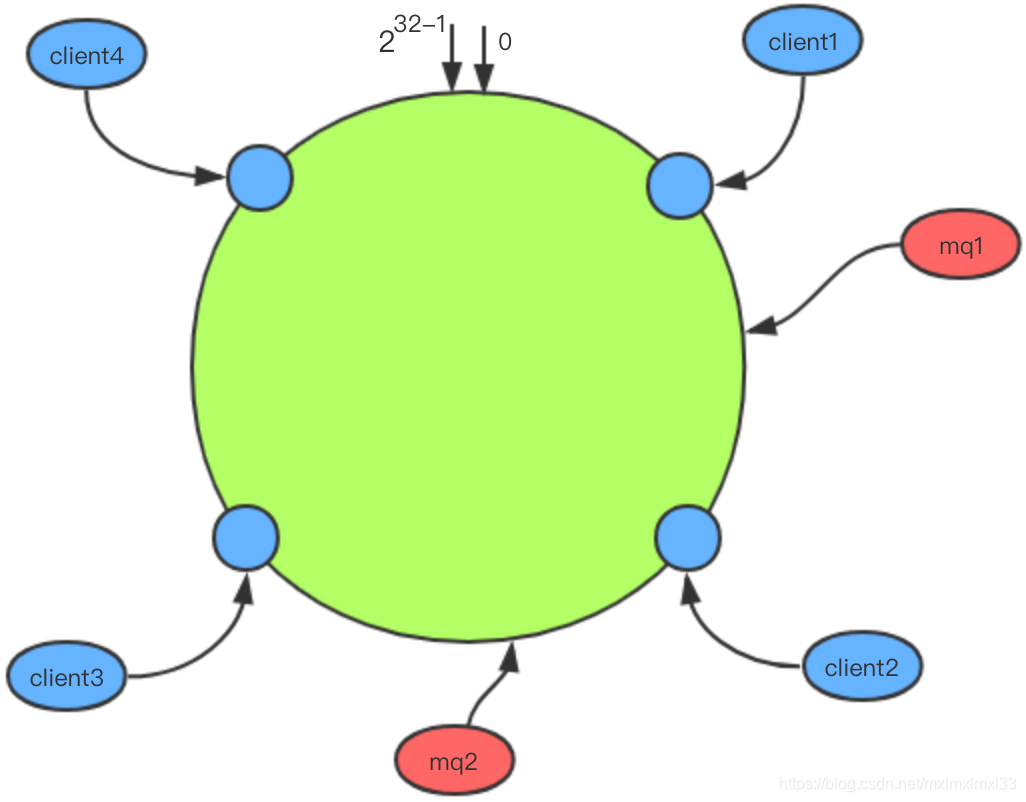

   使用一致性哈希算法进行负载,每次负载都会重新创建一致性hash路由表,获取本地客户端负责的所有队列信息。RocketMQ默认的hash算法为MD5。假设有4个客户端的clientId和两个消息队列mq1,mq2,,通过hash后分布在hash环的不同位置,按照一致性hash的顺时针查找原则,mq1被client2消费,mq2被client3消费。

AllocateMessageQueueConsistentHash算法
