腾讯与百度地图瓦片规则分析

1.腾讯地图瓦片与Google地图瓦片区别和联系

1)腾讯地图瓦片与Google的地图瓦片切割方法相同,只不过腾讯地图瓦片完全遵循TMS标准,Google地图瓦片则是TMS的一种变种

2)地图投影坐标系均采用Web Mercator投影,地图瓦片分辨率也完全一致。

3)腾讯地图瓦片的坐标原点在左下角【-85.05112877980659,-180】,Google 地图瓦片的坐标原点在左上角【85.05112877980659,-180】。

4)腾讯瓦片的最小缩放级别为4级,通过与腾讯低级别瓦片地址的对比分析,得出其ULR地址与xyz参数的对应关系如下:

腾讯瓦片计算方法:URL = z  /  Math.Floor(x / 16.0)  / Math.Floor(y / 16.0) / x_y.png,其中x,y,z为TMS瓦片坐标参数。

5)与Google瓦片坐标的关系,上式中腾讯地图瓦片坐标的x,z与Google 瓦片坐标系的X 、Z是相等的,Y 的转换关系为:Y(Tencent) +  Y(Google) = Math.pow(2,zoom) - 1

6)为了保密,腾讯地图与Google地图在大陆地区均进行了偏移处理,采用的是国家火星坐标系GCJ-02。

注:瓦片解析方法参考以前的博文:Google 地图切片URL地址解析

2.腾讯与Google地图瓦片转换实例:

Google瓦片: http://mt2.google.cn/vt/lyrs=m@258000000&hl=zh-CN&gl=CN&src=app&x=214130&y=114212&z=18&s=Ga

腾讯瓦片:http://p3.map.gtimg.com/maptilesv2/18/13383/9245/214130_147931.png?version=20130701

下面示例中 xyz为Google瓦片地图的参数。

int x = 214130;
int y = 114212;
int z = 18;
y = int.Parse( Math.Pow(2, z).ToString()) - 1 - y;
string url = z.ToString() + "/" + Math.Floor(x / 16.0).ToString() + "/"
    + Math.Floor(y / 16.0).ToString()  + "/" + x.ToString() + "_"
    + y.ToString() + ".png"; //计算结果:18/13383/9245/214130_147931.png

3.百度地图坐标系统及地图瓦片分辨率

1)百度地图坐标系统解析:http://www.cnblogs.com/jz1108/archive/2011/07/02/2095376.html

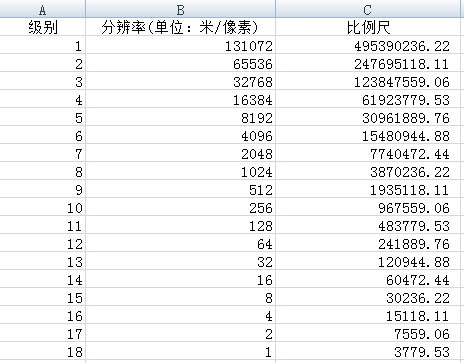

2)百度地图瓦片分辨率与比例尺:http://hi.baidu.com/chuansl/item/5e646bc2cad418334494161d

18级,1个像素代表1米,17级,1个像素代表2米,16级代表4米,依此类推。


3)百度地图地图投影采用的依然是Web Mercator投影,地图瓦片的切片规则遵循TMS标准,瓦片坐标原点在经纬度为0的附近,但却做了一定的偏移处理,经测算深圳地区的偏移量约为(-865,15850),即地图瓦片(0, 0)是从Web Mercator投影坐标系的(-865,15850)点开始的。

4)为了保密,百度地图做了偏移处理,使用的是百度的BD-09坐标系,在国家要求的火星坐标系GCJ-02上做了进一步的处理,因此GPS经纬度定位会出现偏移。

4.地图分辨率、比例尺及像素PPI之间的关系

比例尺,通常以比率(如 1:10000 )来表示,表示图上距离与实地距离之比。例如 1:10000 表示图上 1cm 代表实际距离 10000cm,即100米。 由于比例尺起源较早,通常用(纸质)图上的距离衡量实际距离;而分辨率则通常用设备屏幕上的距离来衡量实际距离。而同一个地图视图,尺度是唯一的,比例尺和分辨率只不过是两种表示方法,因此它们是一一对应的。 比例尺与分辨率之间的换算公式如下:


Scale:地图比例尺;Resolution:地图分辨率;PPI:每英寸的像素点数。

其中 PPI,即 Pixel per Inch,即每英寸的像素点数(在不混淆情况下,也有用 DPI 来表示该参数)。0.0254 为英寸和米的转换常数。

参考:分辨率与比例尺

5.总结

腾讯、百度、Google的地图投影均采用Web Mercator 投影坐标系;腾讯与Google的地图瓦片分辨率及切片范围是完全相同的,仅仅是命名规则稍有不同,这就使得同一位置和缩放级别的地图瓦片是完全可以重叠的;而百度地图每个缩放级别分辨率与前两者均不相同,而且地图瓦片的坐标原点做了一定的偏移,导致百度地图与前两者的瓦片是无法重叠的,这是因为百度在GCJ-02的基础上又进行了加密处理,形成了百度独有的BD-09坐标系。

6.应用

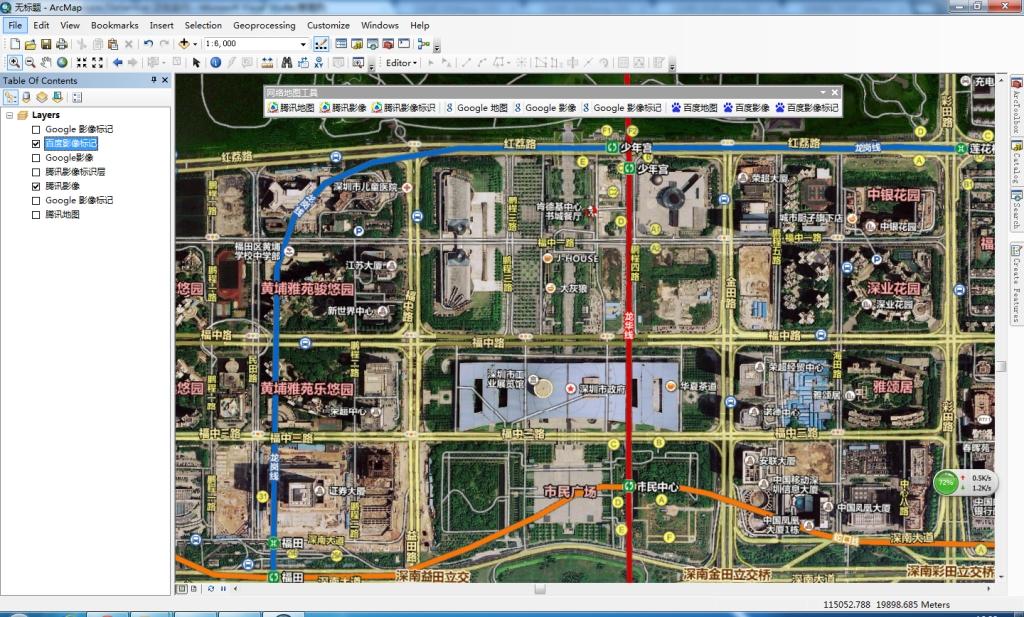

网络地图基本采用的是同一投影(Web Mercator),依据地图瓦片索引算法可以对不同来源的地图进行Mushup应用,综合坐标转换可与地方坐标系很好的匹配。以下是在ArcGIS中匹配地方坐标系的应用效果。


应用参考:开源项目ArcBruTile 和BruTile。

ArcBruTile display basemaps from OpenStreetMap, Bing, MapQuest, CloudMade, Mapbox, Stamen Design, PDOK (NL), National Park Service (US), Waag Society (NL) and others in ArcGIS Desktop 10.0/10.1/10.2.

BruTile is a C# open source library to access tile services like OpenStreetMap and Bing. BruTile has few dependencies, is platform independent and has a limited scope. It is intended for reuse by other more sophisticated libraries

ArcBruTile is based on the generic tiling library BruTile. For other viewers based on BruTile library  see theMapsui project (Silverlight, WPF, Pixelsense, Windows Phone, Windows 8).
