从本文开始,作者将对小车的三种模式进行详细的介绍,关于本系统的硬件和总体概述介绍请查看上一篇作者的博文,在此不再赘述。
本篇介绍的是模式一:探测巡检模式,接下来将通过几部分进行介绍,希望大家耐心看完,内容若有不妥之处,还请各位大佬批评指正。
1.模式简介
探测巡检模式:本系统通过自制app进行模式选择,通过蓝牙通信发送不同数据给stm32,32通过判断app所发送的数据,执行不同模式下的代码,同时如果app选择了探测巡检模式,则同时可以通过app方向按键,控制小车电机进行运动,同时Openmv搭配“梦飞”的WIFI无线传输模块,可将Openmv拍摄到的图像通过wifi传输到IP用户端,用户通过IP用户端观看小车拍摄到的画面。同时搭配头追模块,用户佩戴头追模块通过头部转动来控制云台转动,达到控制摄像头拍摄角度的转换,增加了人机交互性。
2.模式效果展示
(1)IP用户端显示的Openmv拍摄到的画面

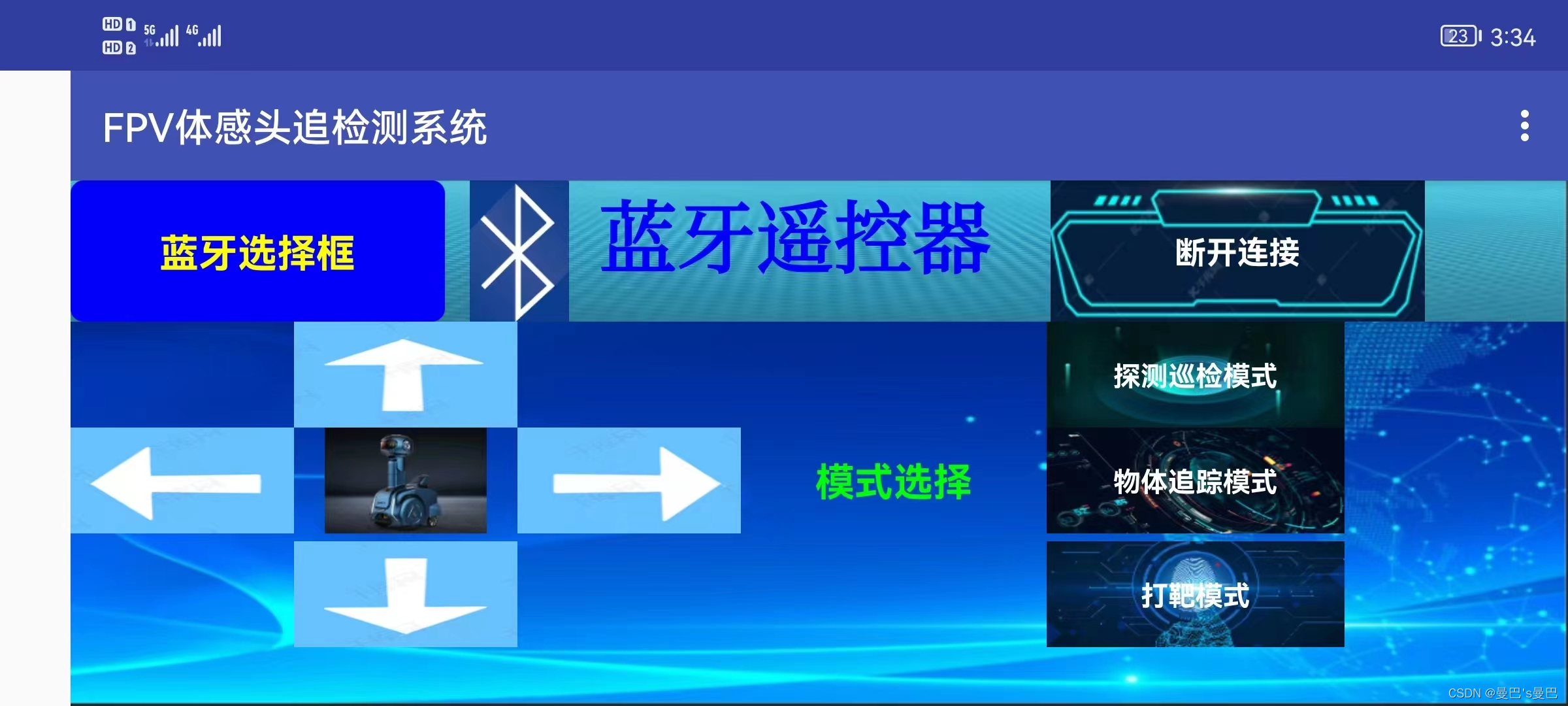

(2)自制手机app界面
注:本项目制作的app为图形化编程难度较低,大家也可以自行制作,网址:WxBit 图形化编程
3.功能代码实现

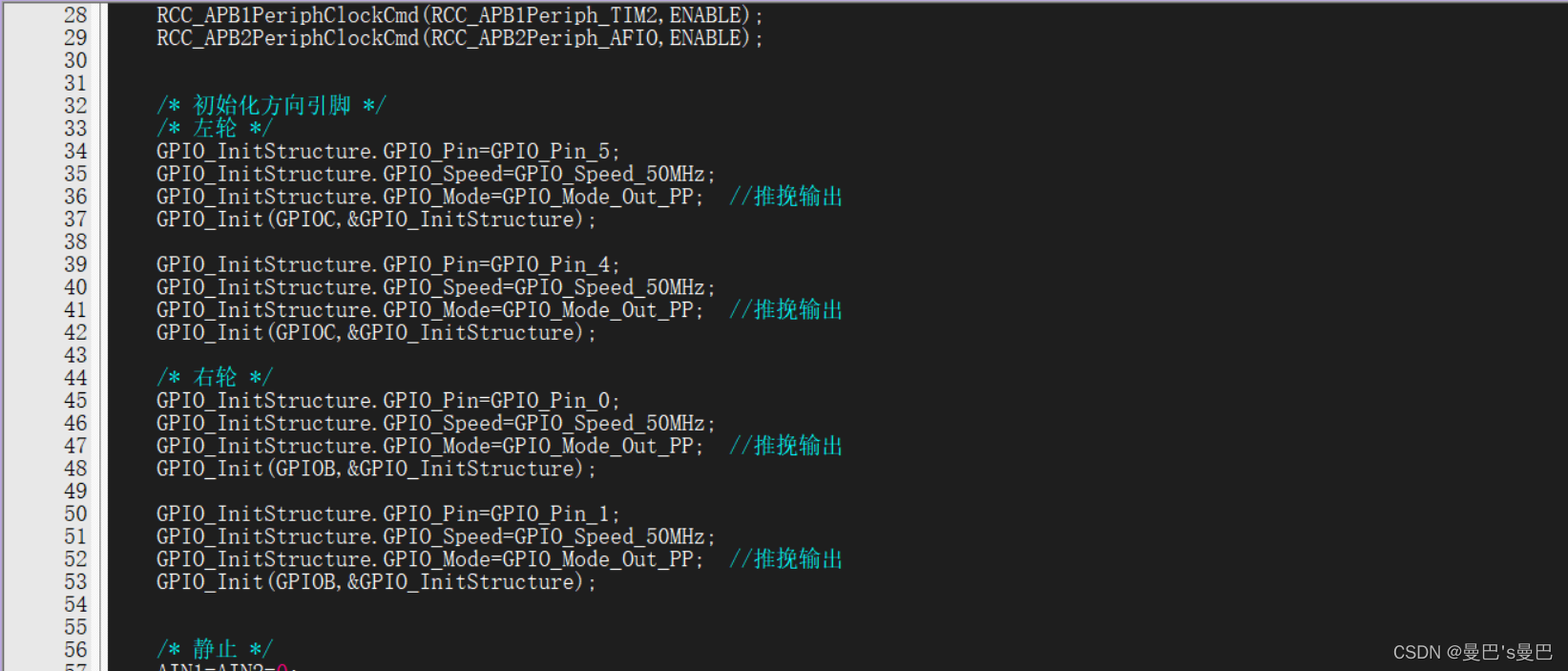

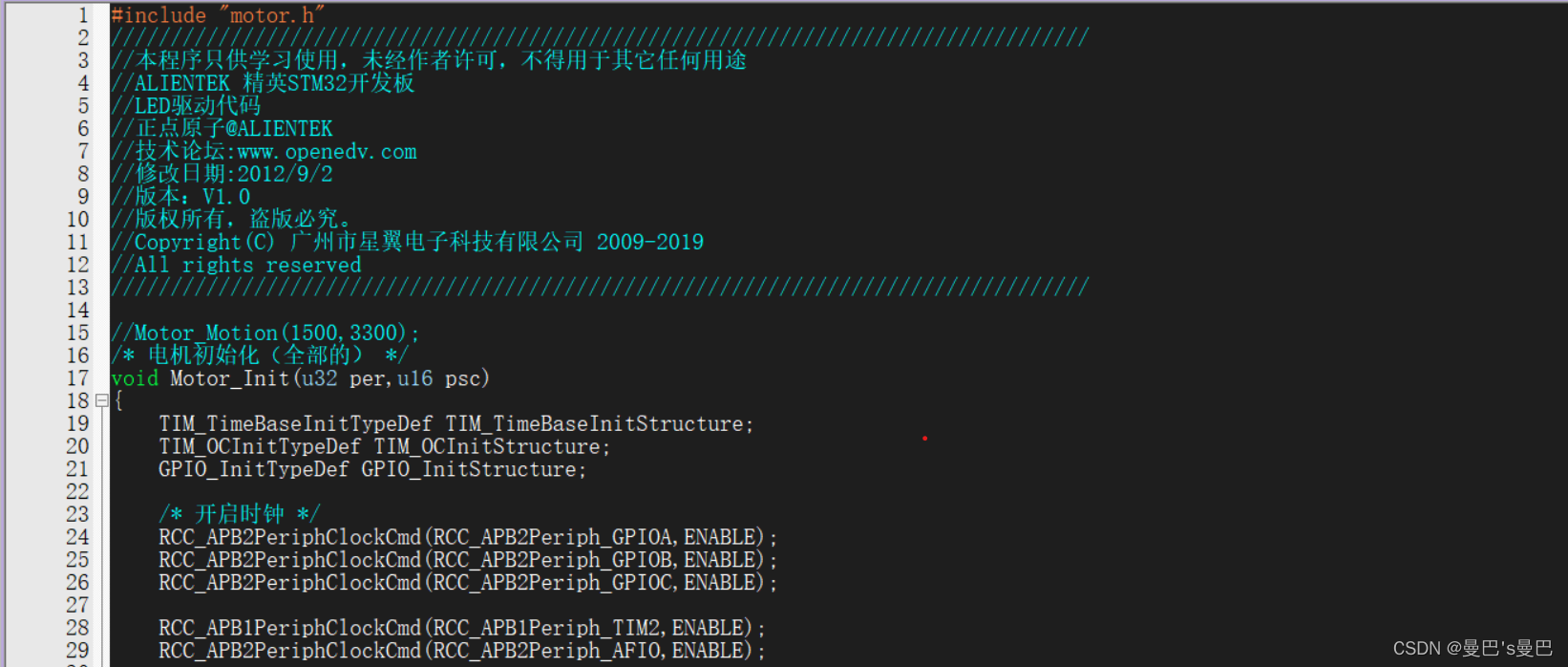

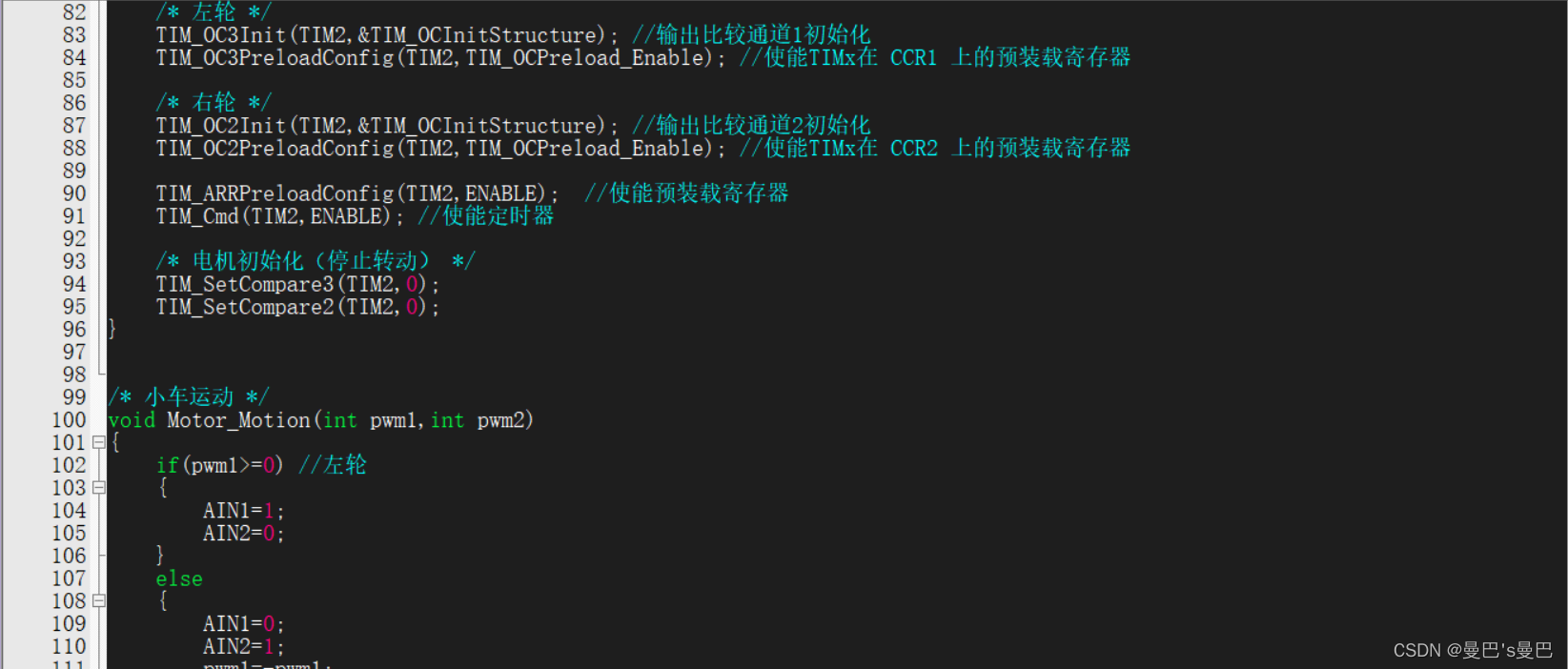

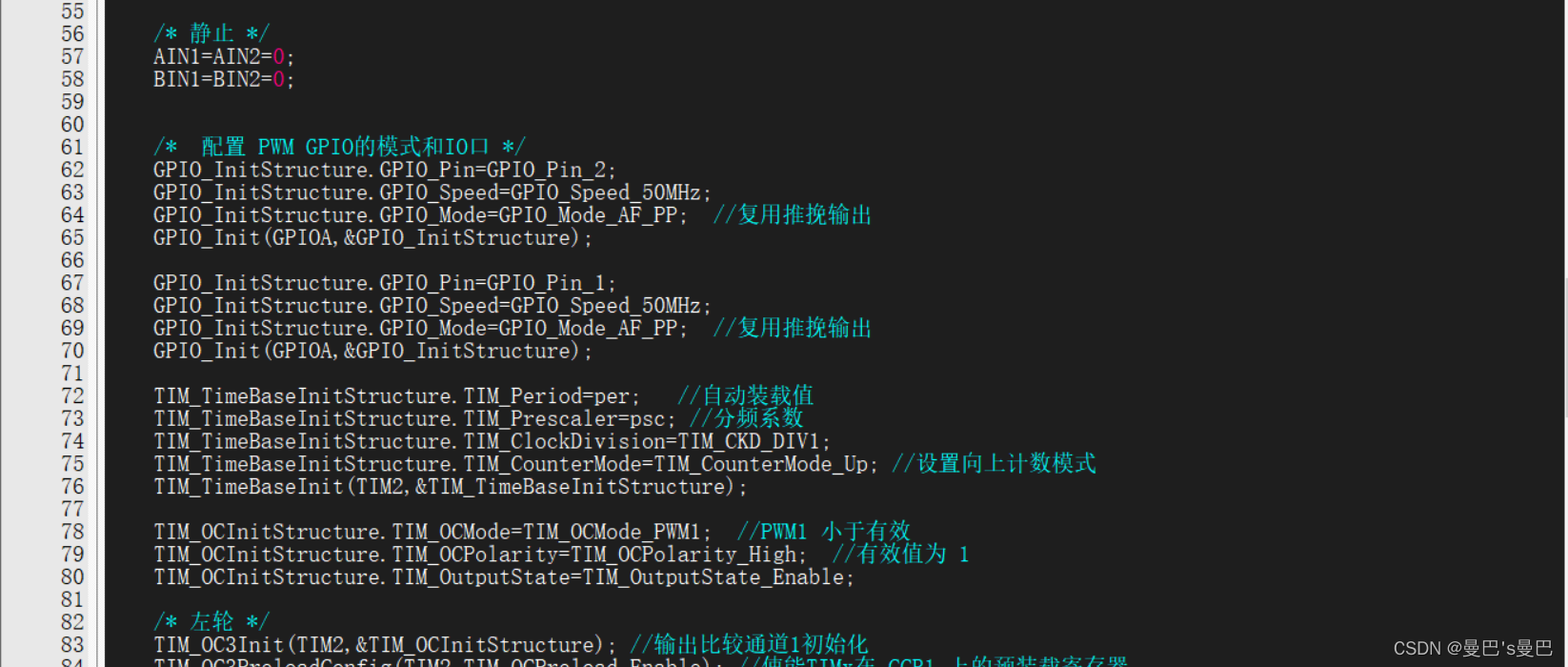

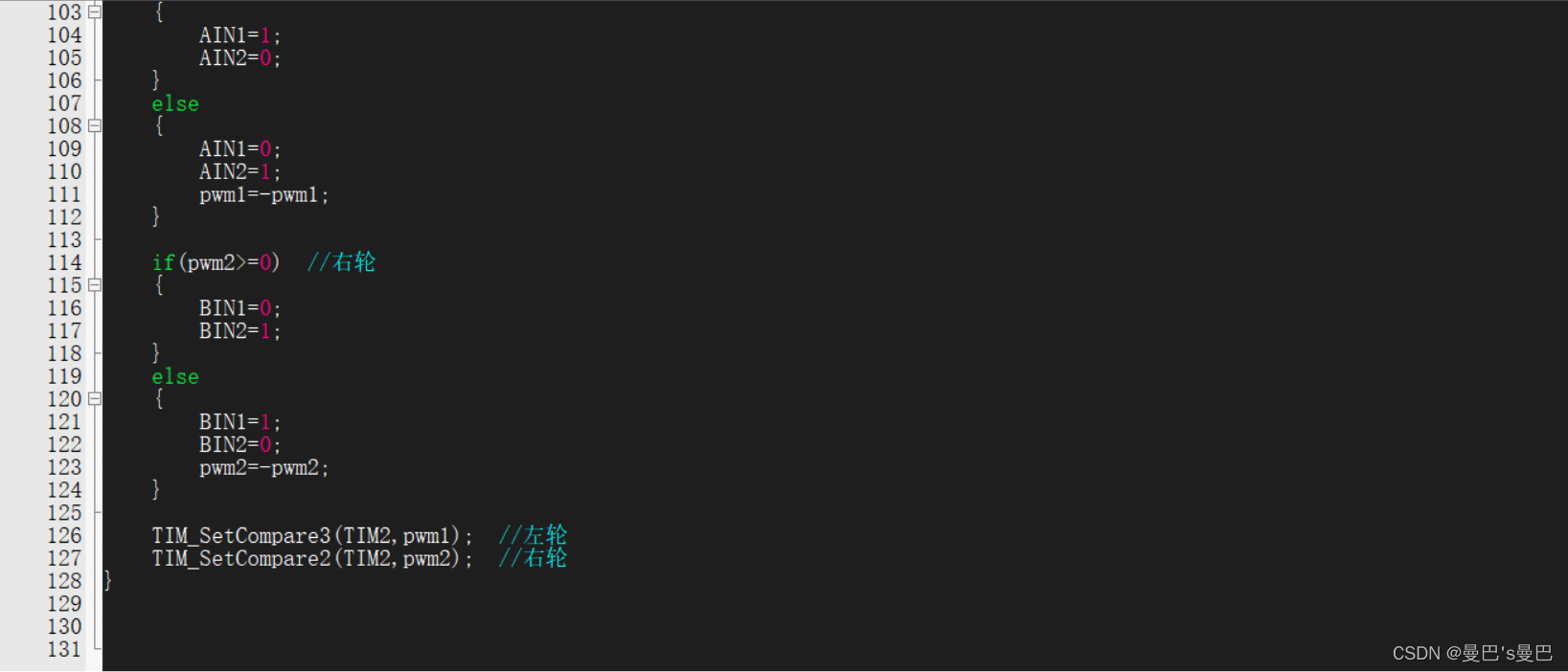

(1)电机控制部分(此部分代码比较简单而且网上很多,所以就直接贴代码了,主要就是设置32的IO口让其控制电机驱动模块和输出PWM值控制电机等)
(包含:电机初始化函数:Motor_Init(u32 per,u16 psc),
电机控制函数:Motor_Motion(int pwm1,int pwm2))

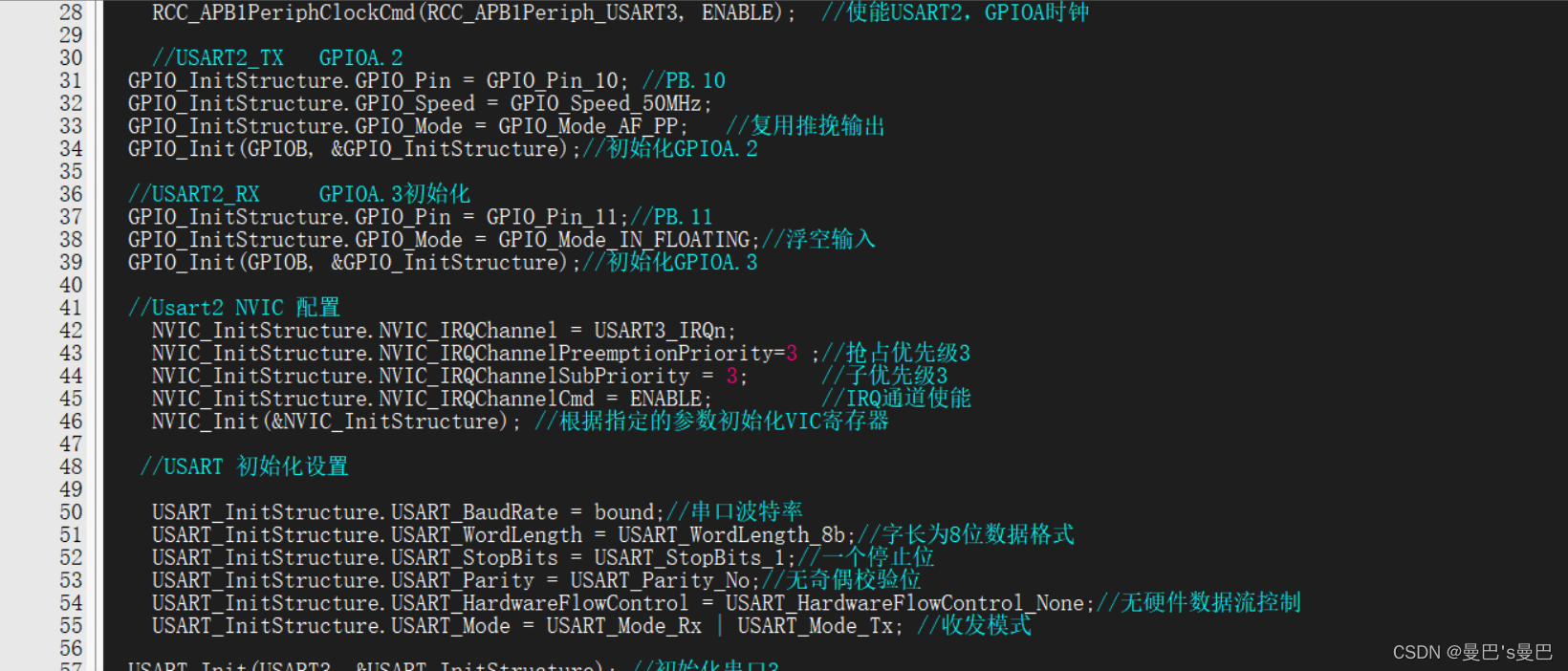

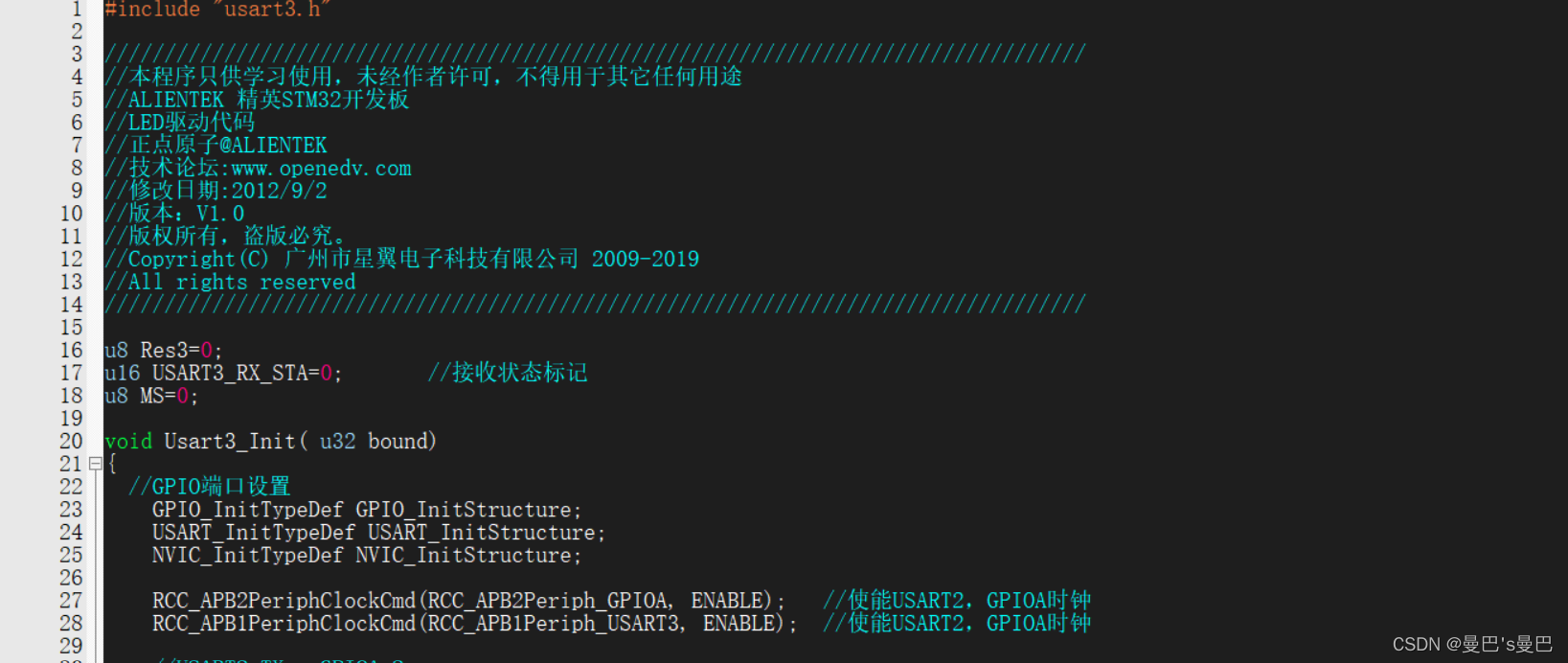

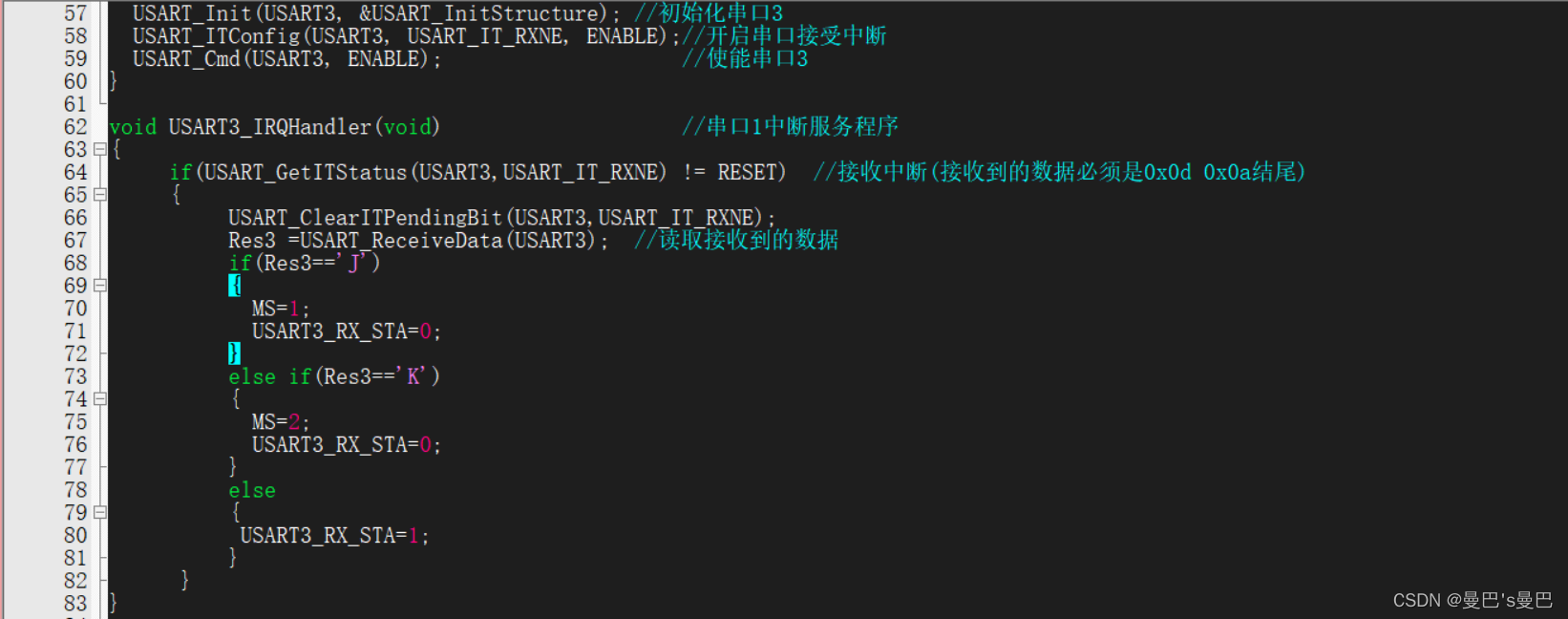

(2)蓝牙通信部分(主要接受手机app发来的数据,让后通过判断数据,执行不同的代码)
(包含:串口初始化函数:Usart3_Init( u32 bound);
串口中断函数:USART3_IRQHandler(void))

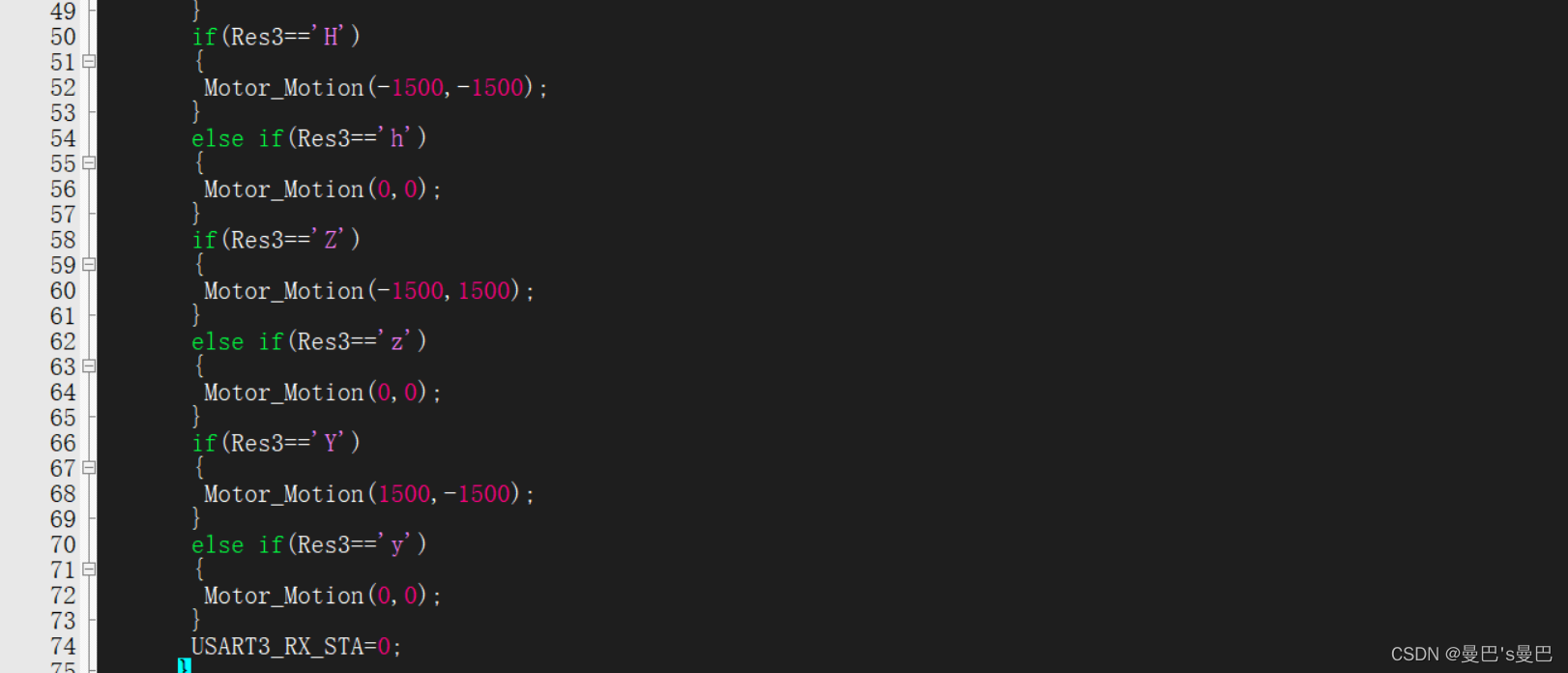

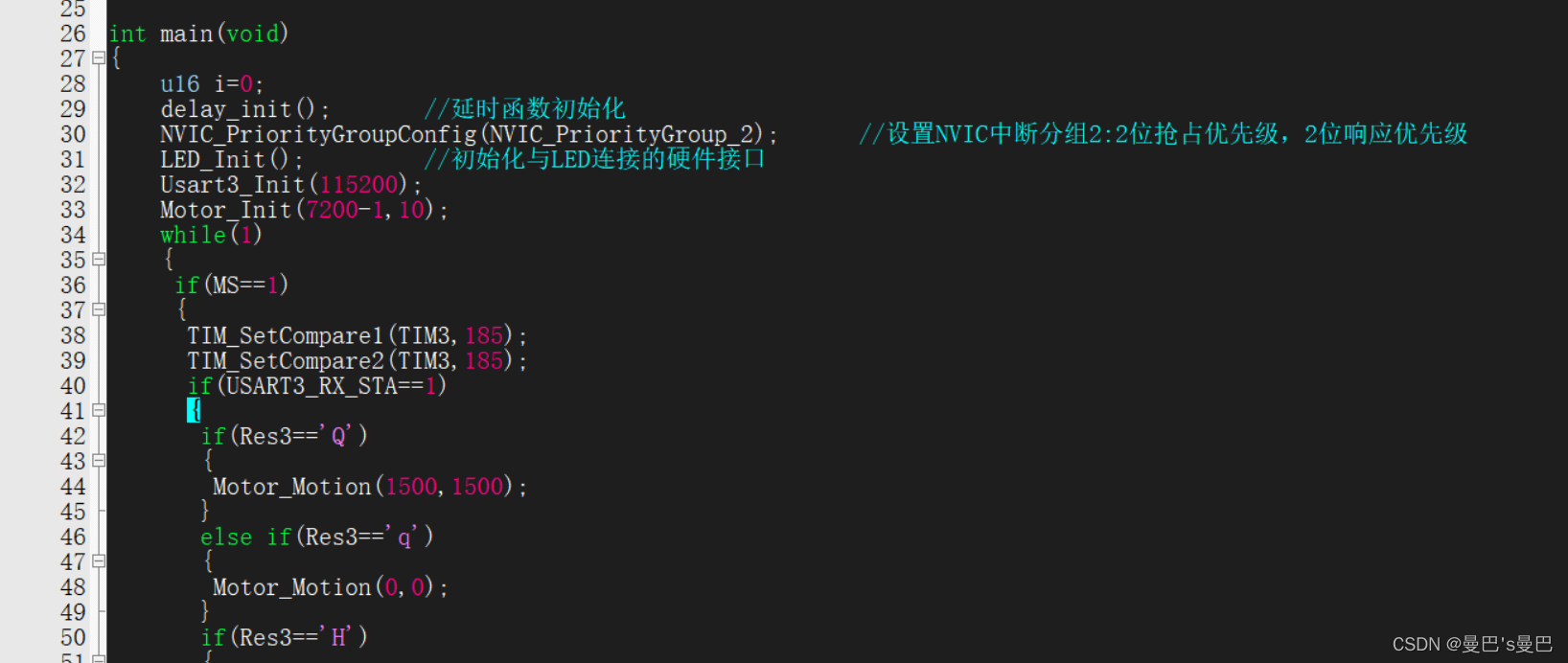

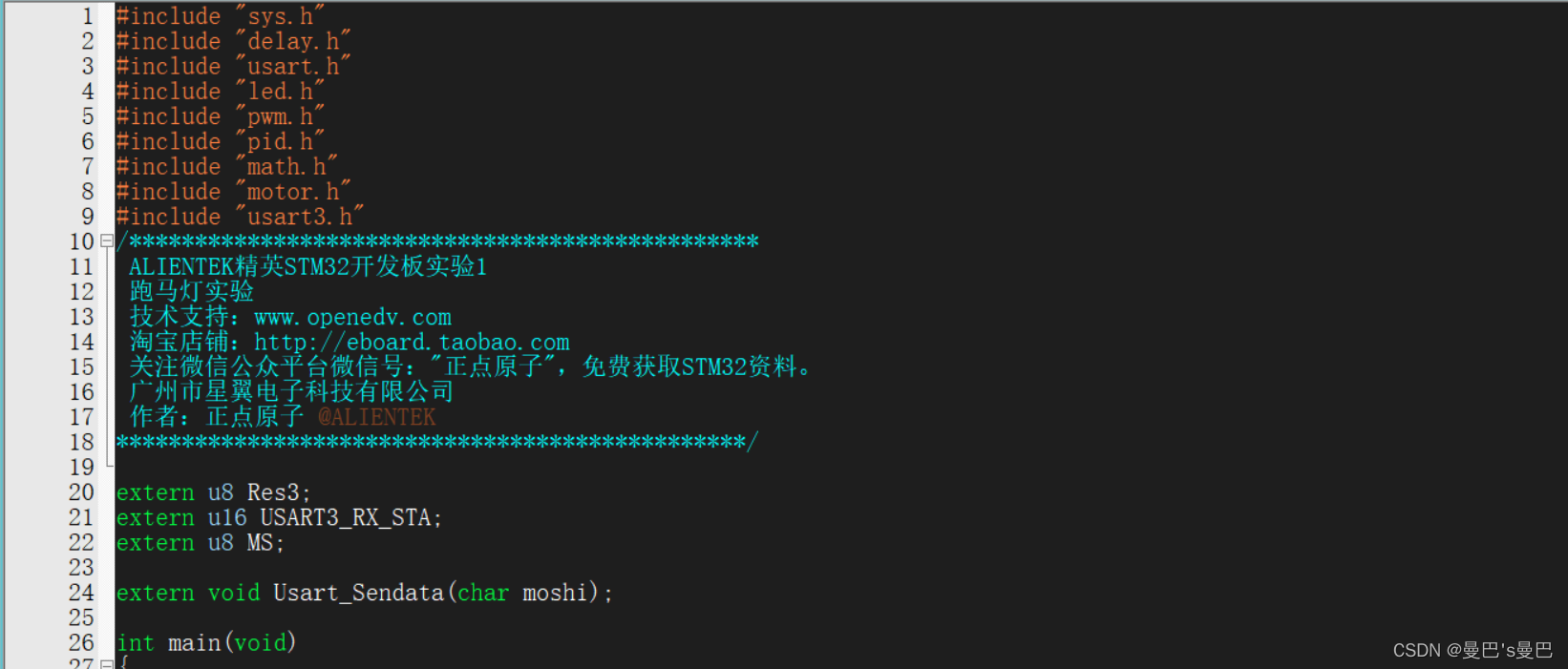

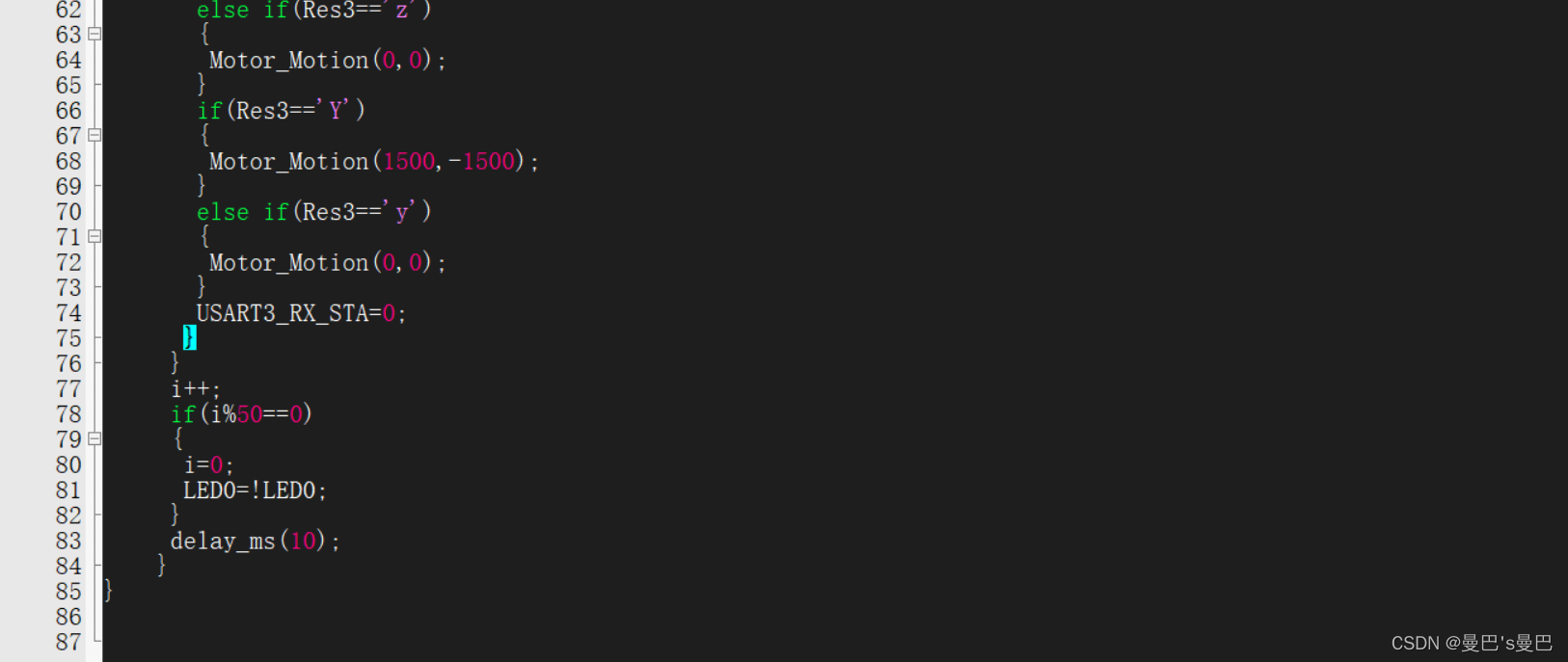

(3)主函数控制部分(将以上函数调用即可组成模式一)

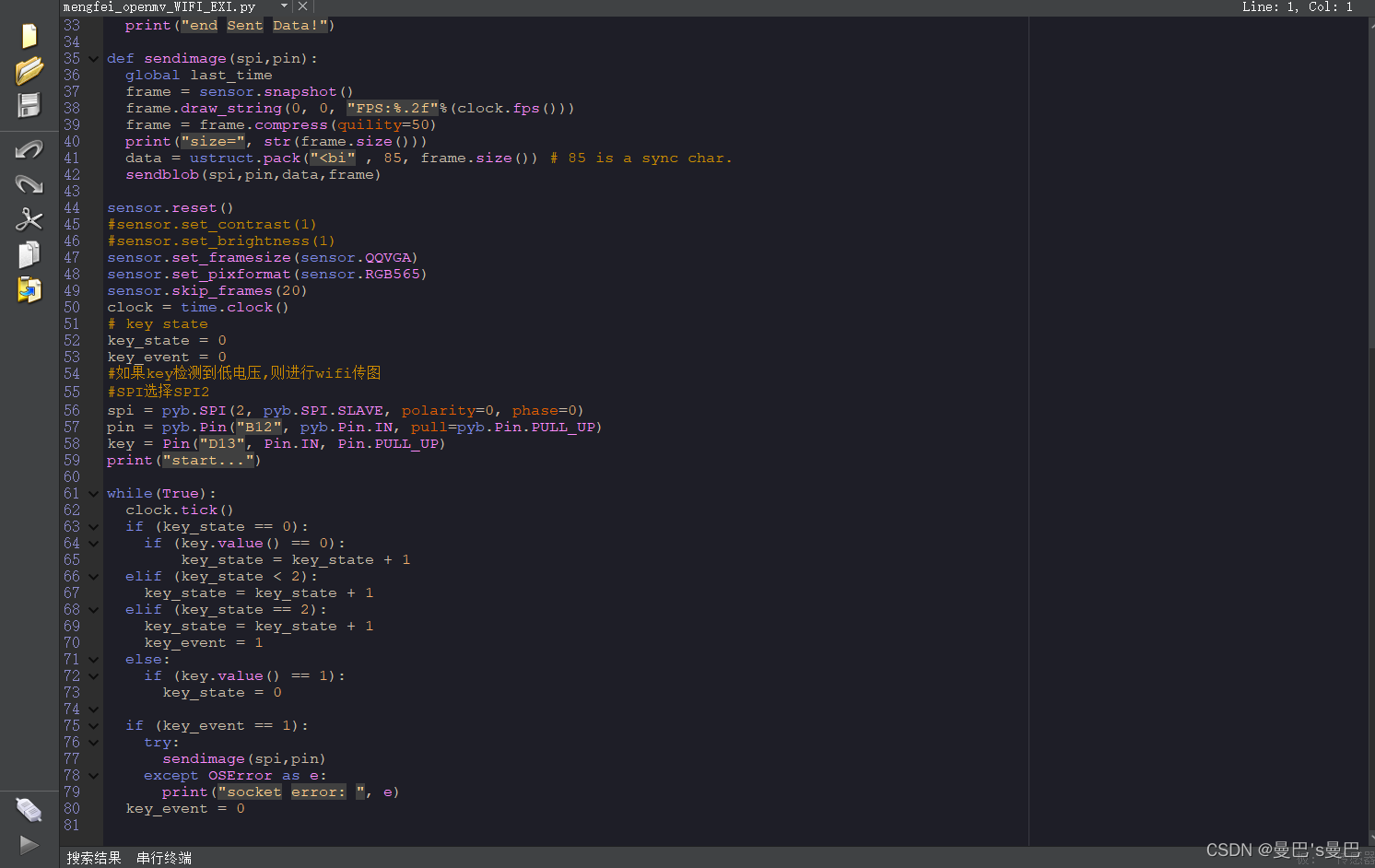

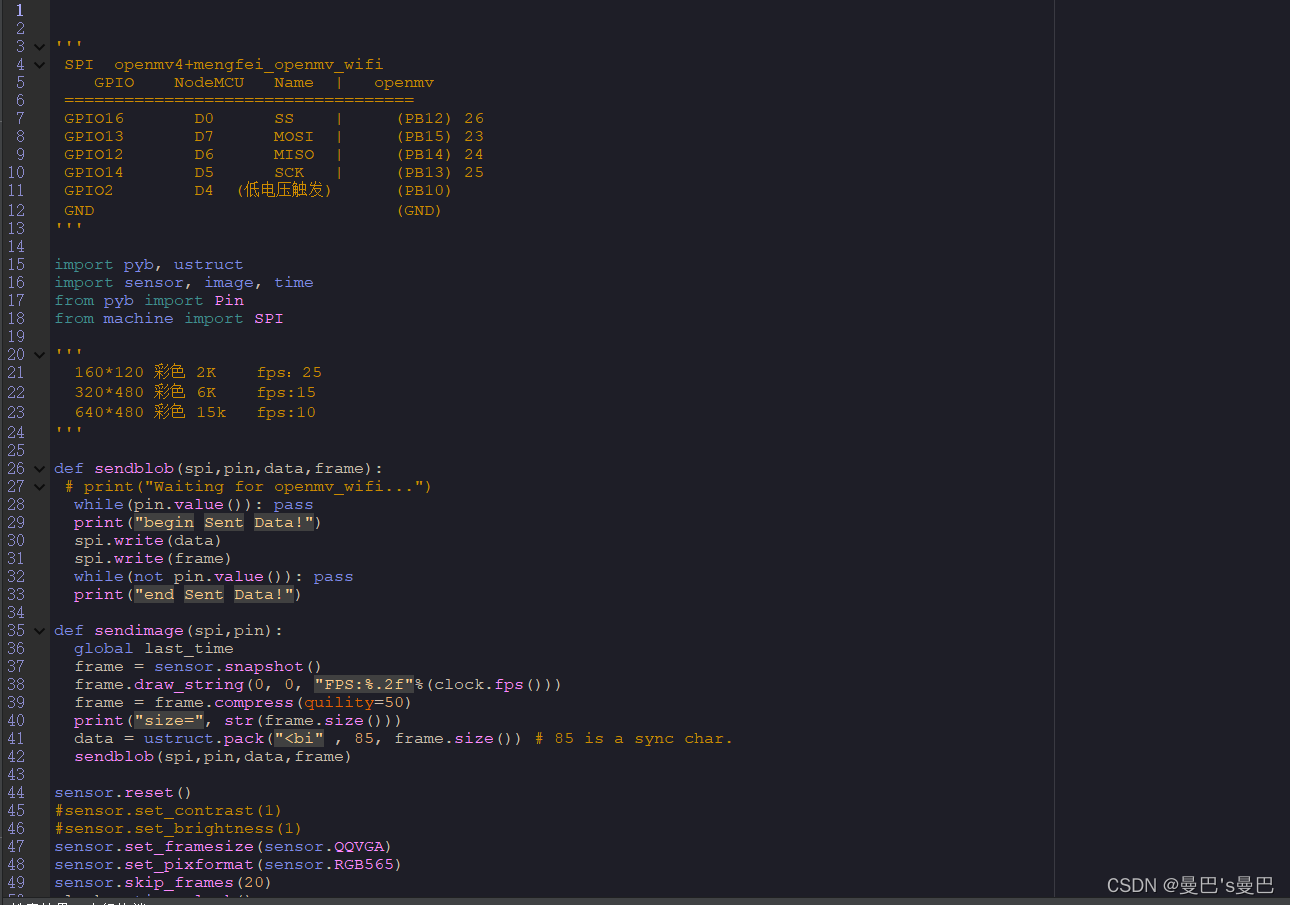

(4)图像WIFI传输代码(梦飞有教程可以购买他们家的wifi模块)
效果视频会上传,大家可以看一下。
