思科配置:vlan、两个交换机、两个路由器、四台主机

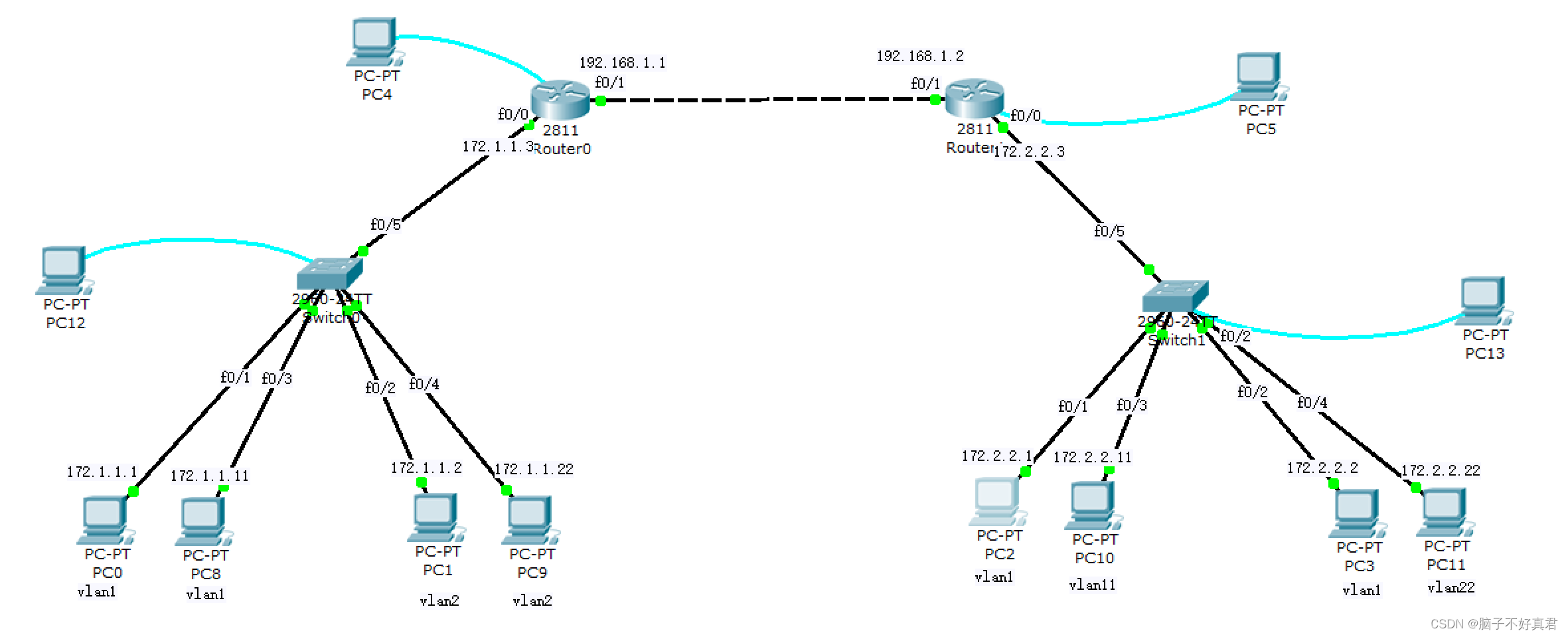

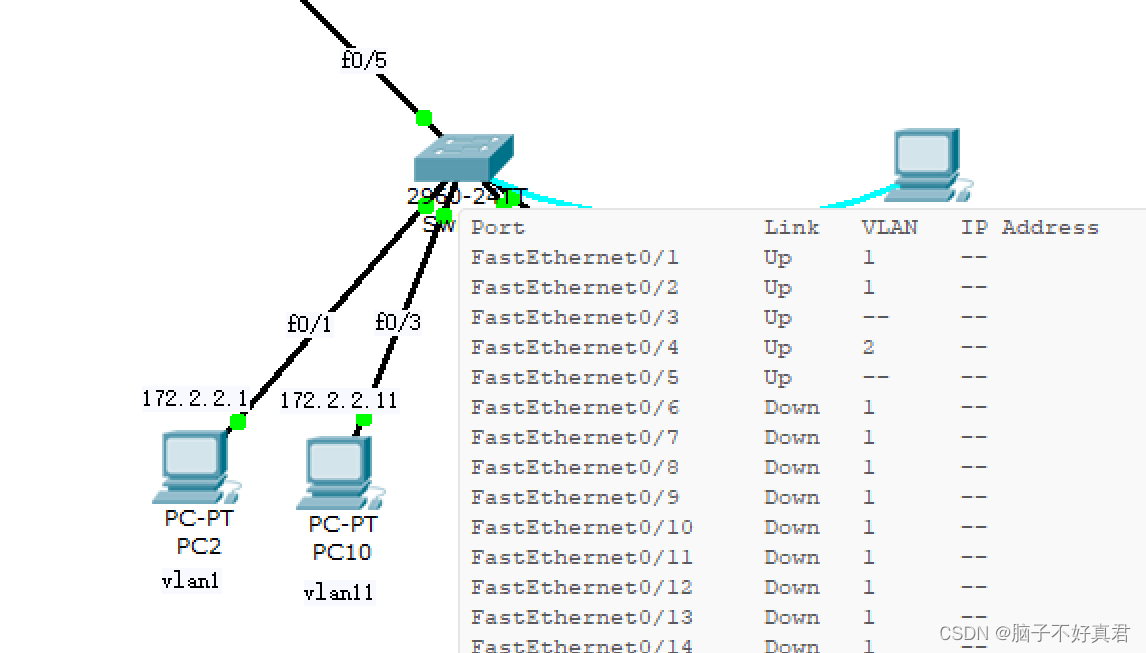

一、如图配置

各设备ip地址、接口、vlan如图所示。

二、配置各主机ip、子网掩码、默认网关

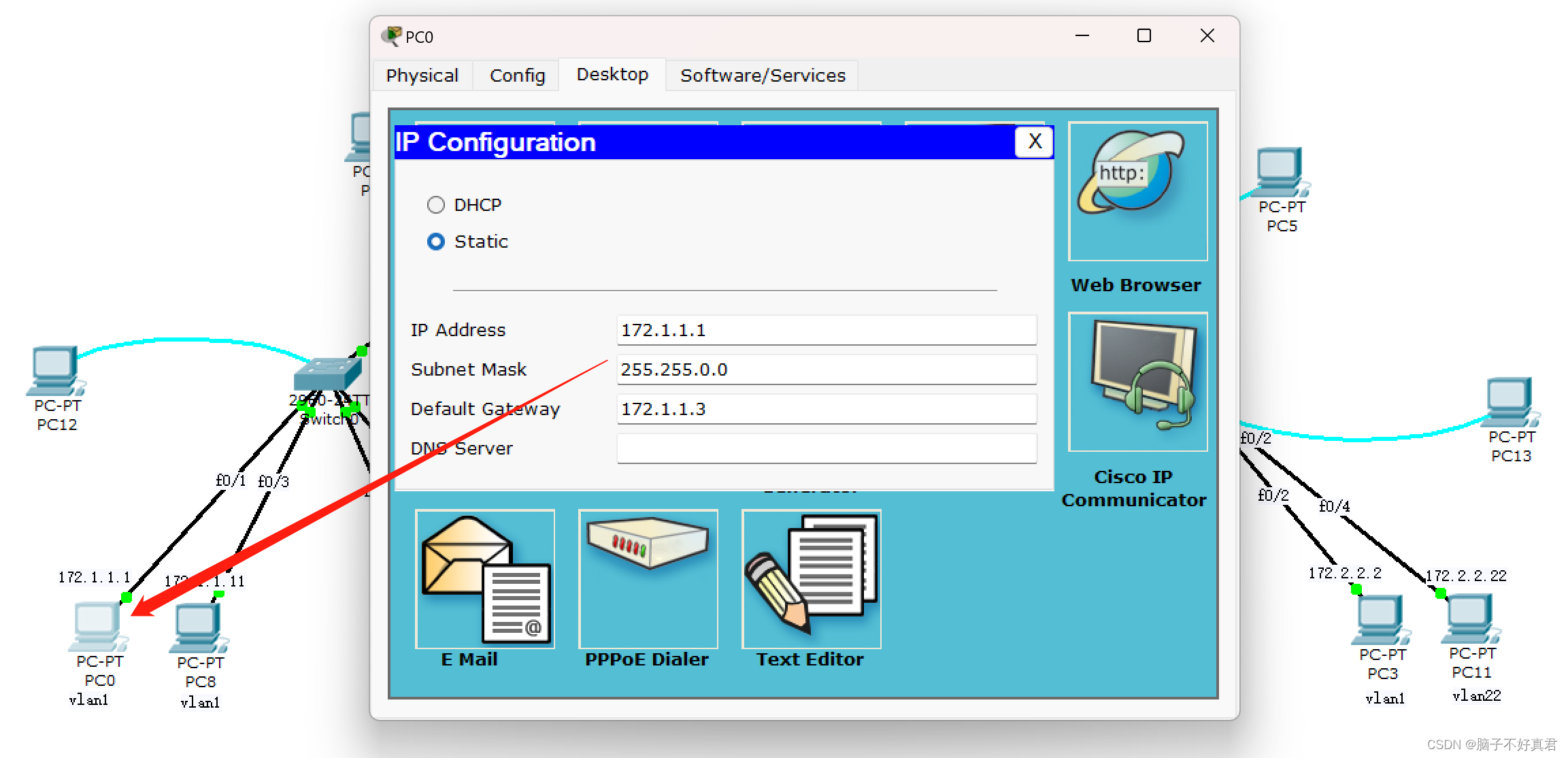

PC0

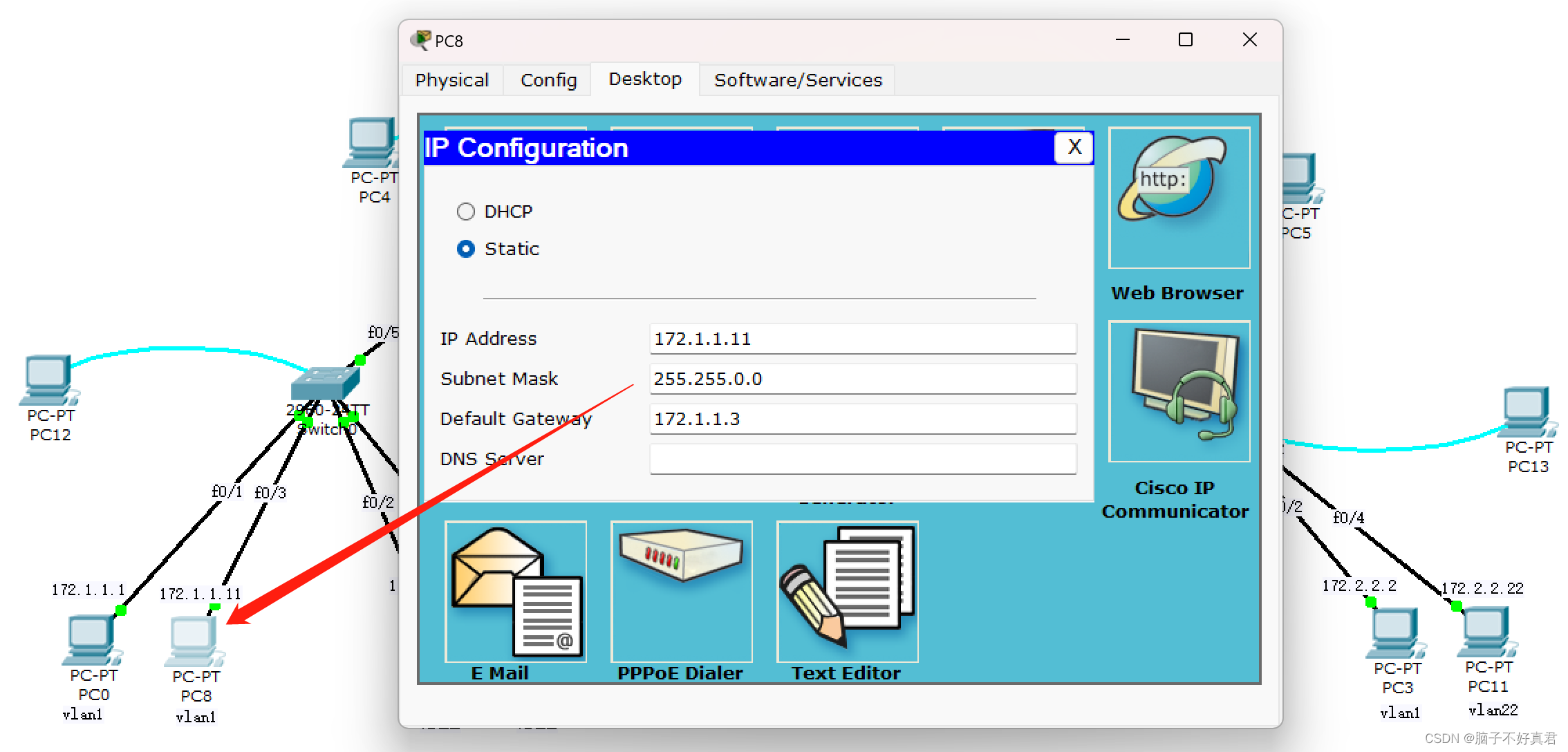

PC8

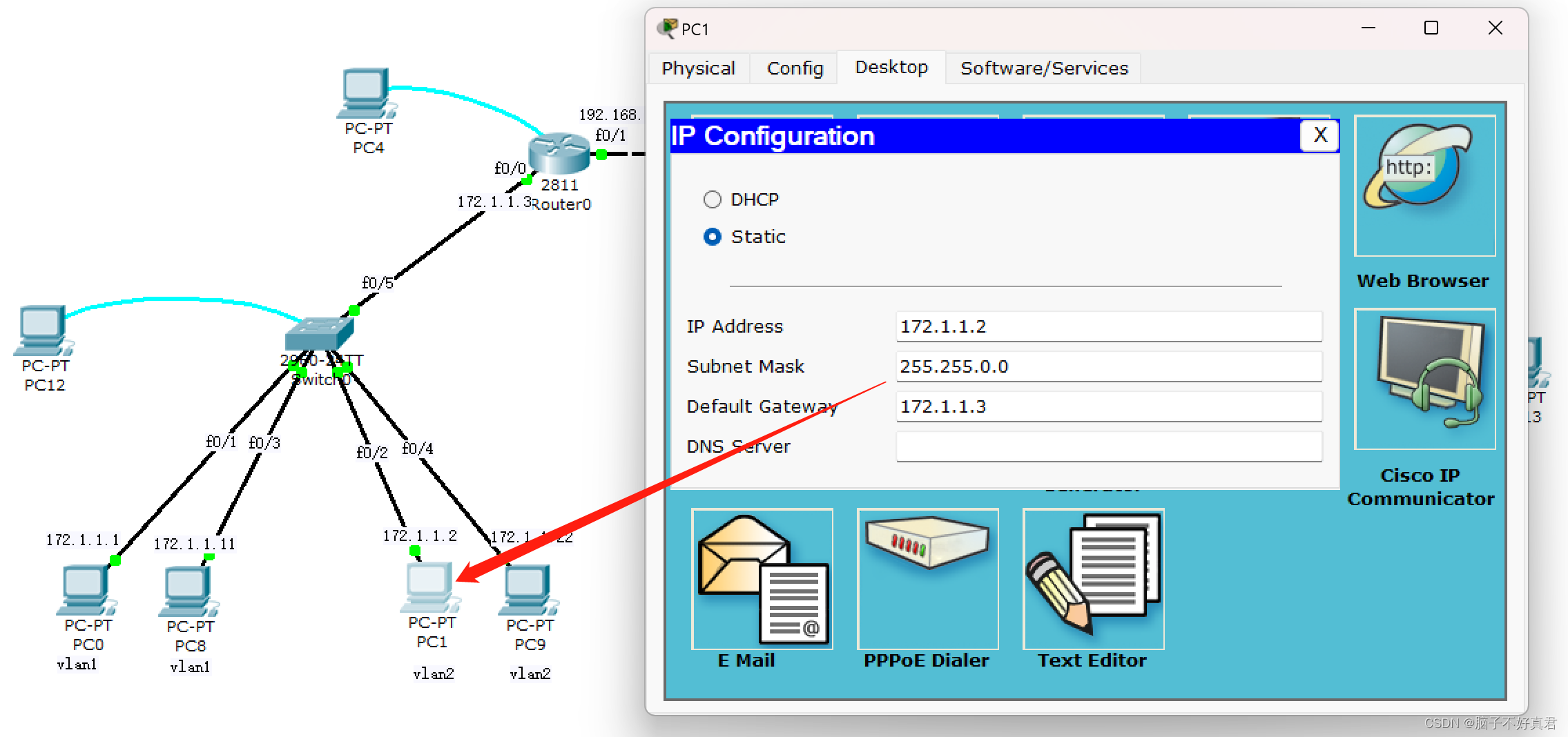

PC1

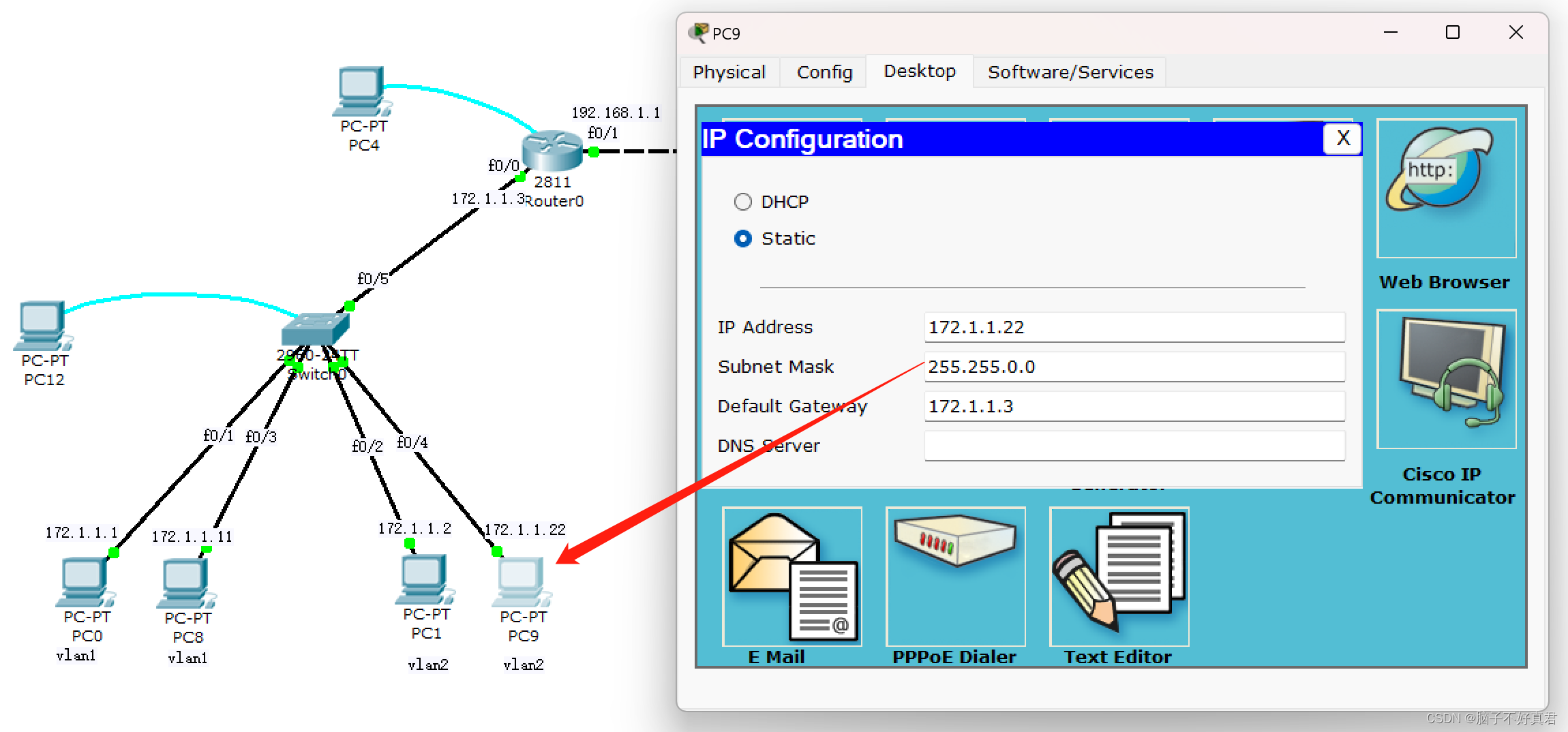

PC9

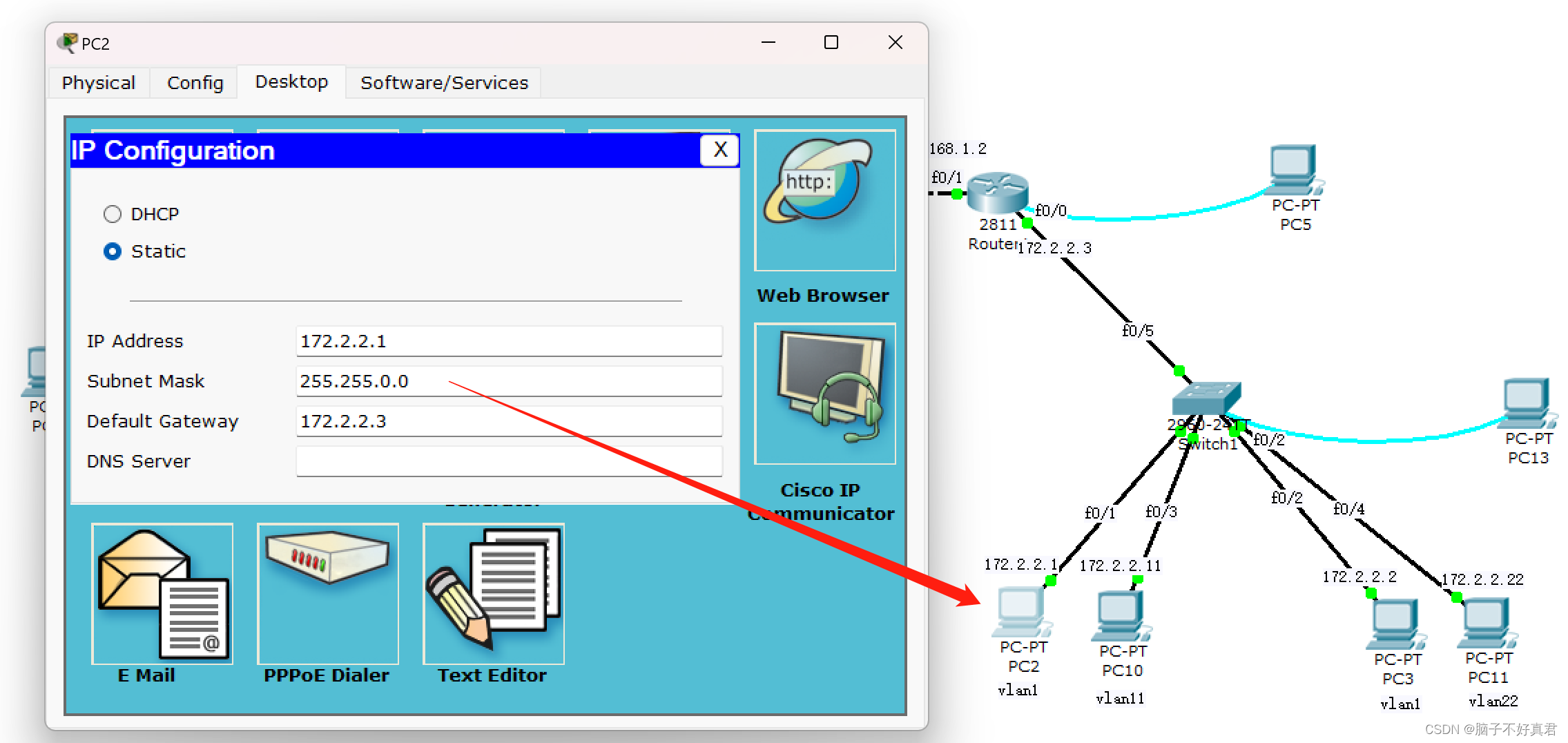

PC2

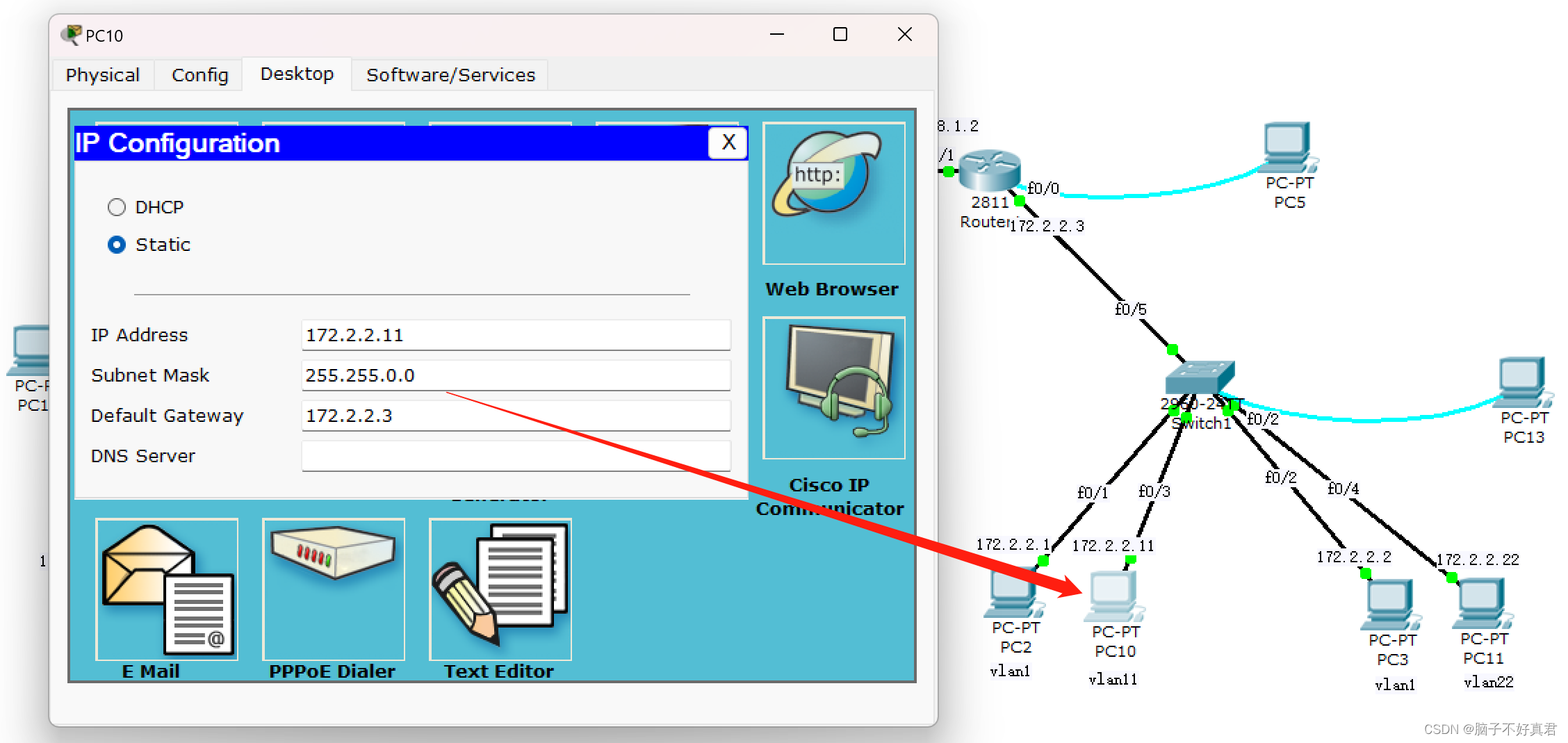

PC10

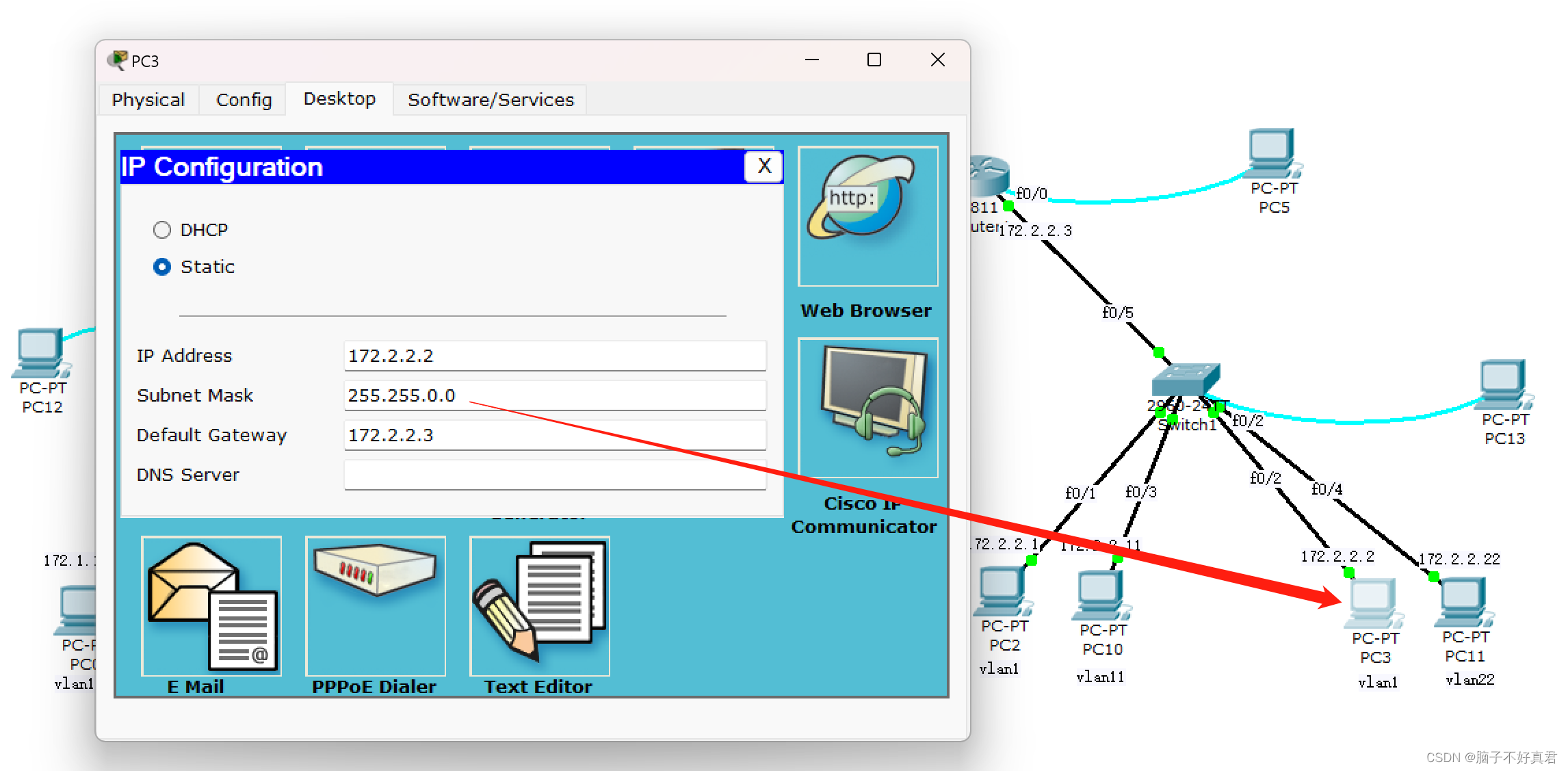

PC3

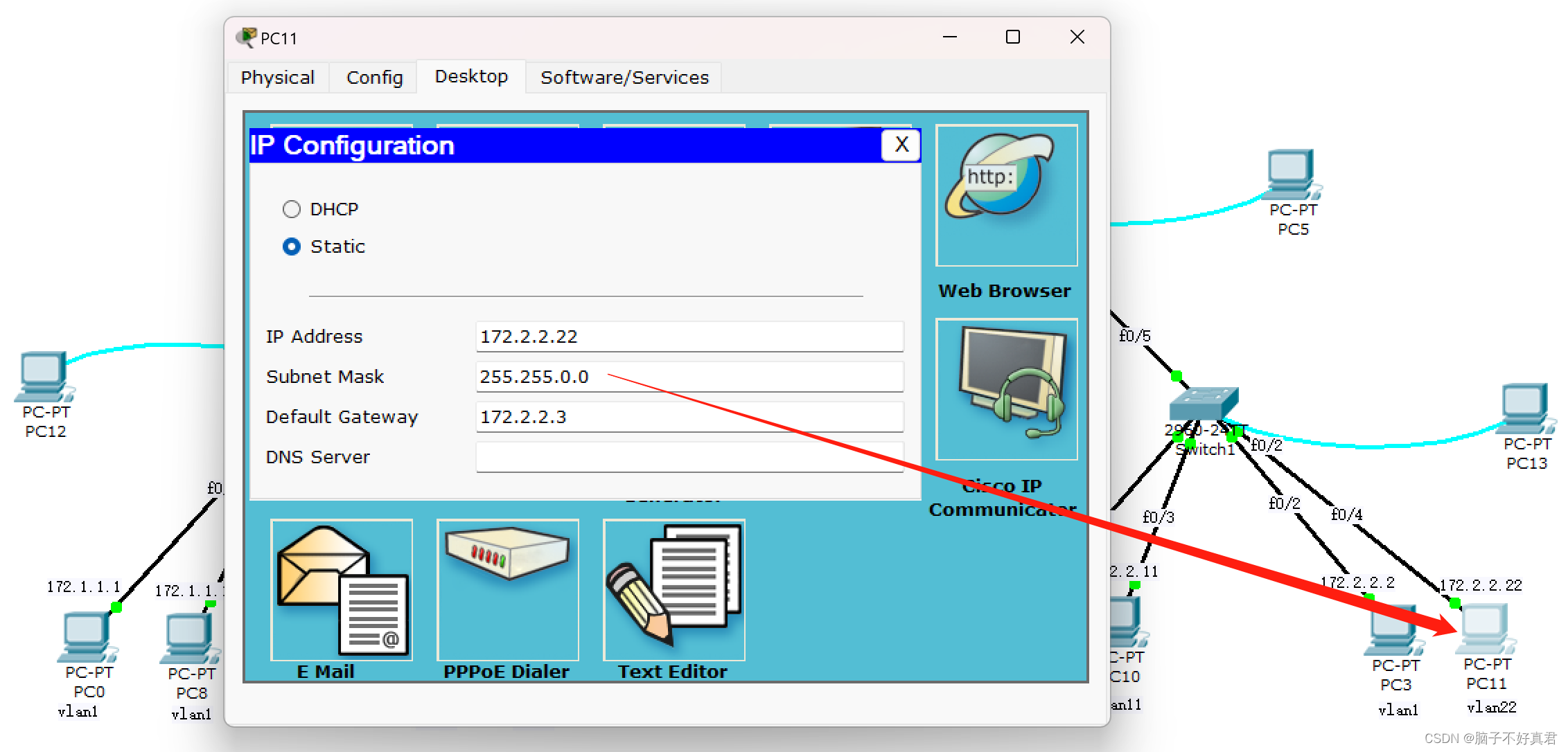

PC11

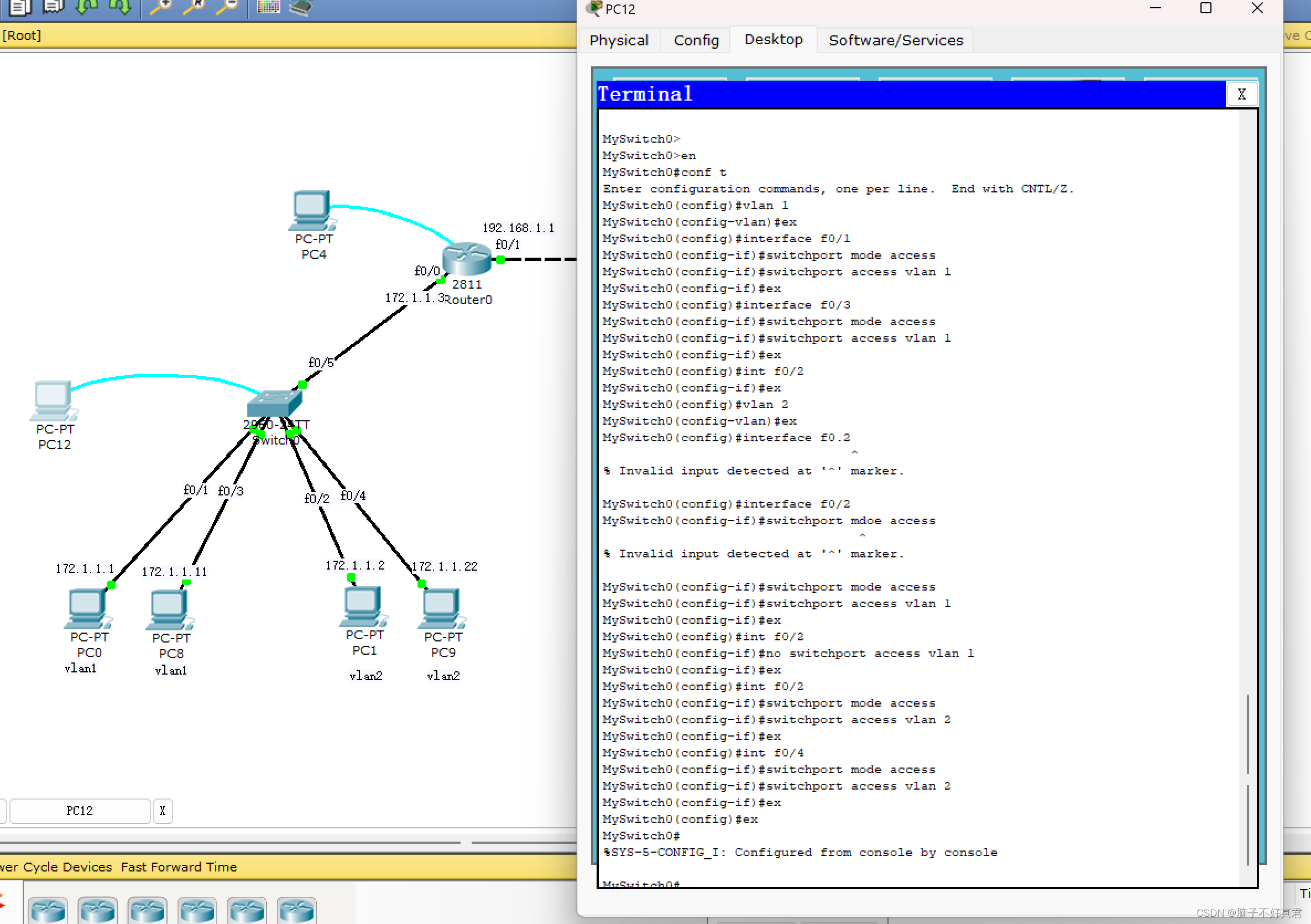

三、配置Switch0

（期间报错为拼写错误）

MySwitch0>
MySwitch0>en
MySwitch0#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
MySwitch0(config)#vlan 1
MySwitch0(config-vlan)#ex
MySwitch0(config)#interface f0/1
MySwitch0(config-if)#switchport mode access
MySwitch0(config-if)#switchport access vlan 1
MySwitch0(config-if)#ex
MySwitch0(config)#interface f0/3
MySwitch0(config-if)#switchport mode access
MySwitch0(config-if)#switchport access vlan 1
MySwitch0(config-if)#ex
MySwitch0(config)#int f0/2
MySwitch0(config-if)#ex
MySwitch0(config)#vlan 2
MySwitch0(config-vlan)#ex
MySwitch0(config)#interface f0/2
MySwitch0(config-if)#switchport mode access
MySwitch0(config-if)#switchport access vlan 1
MySwitch0(config-if)#ex
MySwitch0(config)#int f0/2
MySwitch0(config-if)#no switchport access vlan 1
MySwitch0(config-if)#ex
MySwitch0(config)#int f0/2
MySwitch0(config-if)#switchport mode access
MySwitch0(config-if)#switchport access vlan 2
MySwitch0(config-if)#ex
MySwitch0(config)#int f0/4
MySwitch0(config-if)#switchport mode access
MySwitch0(config-if)#switchport access vlan 2
MySwitch0(config-if)#ex
MySwitch0(config)#ex
MySwitch0#
%SYS-5-CONFIG_I: Configured from console by console

MySwitch0#

四、配置Switch1

交换机1配置参考交换机0，只是vlan略有不同，如图配置即可。

五、路由器配置

路由器配置参考文章：思科配置路由器，四台主机互相ping通-CSDN博客

六、命令总结

MySwitch0>en
MySwitch0#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
MySwitch0(config)#vlan 1
MySwitch0(config-vlan)#ex
MySwitch0(config)#interface f0/1
MySwitch0(config-if)#switchport mode access
MySwitch0(config-if)#switchport access vlan 1

七、取消配置的vlan

MySwitch1(config-if)#interface fa0/5
MySwitch1(config-if)#no switchport access vlan 22

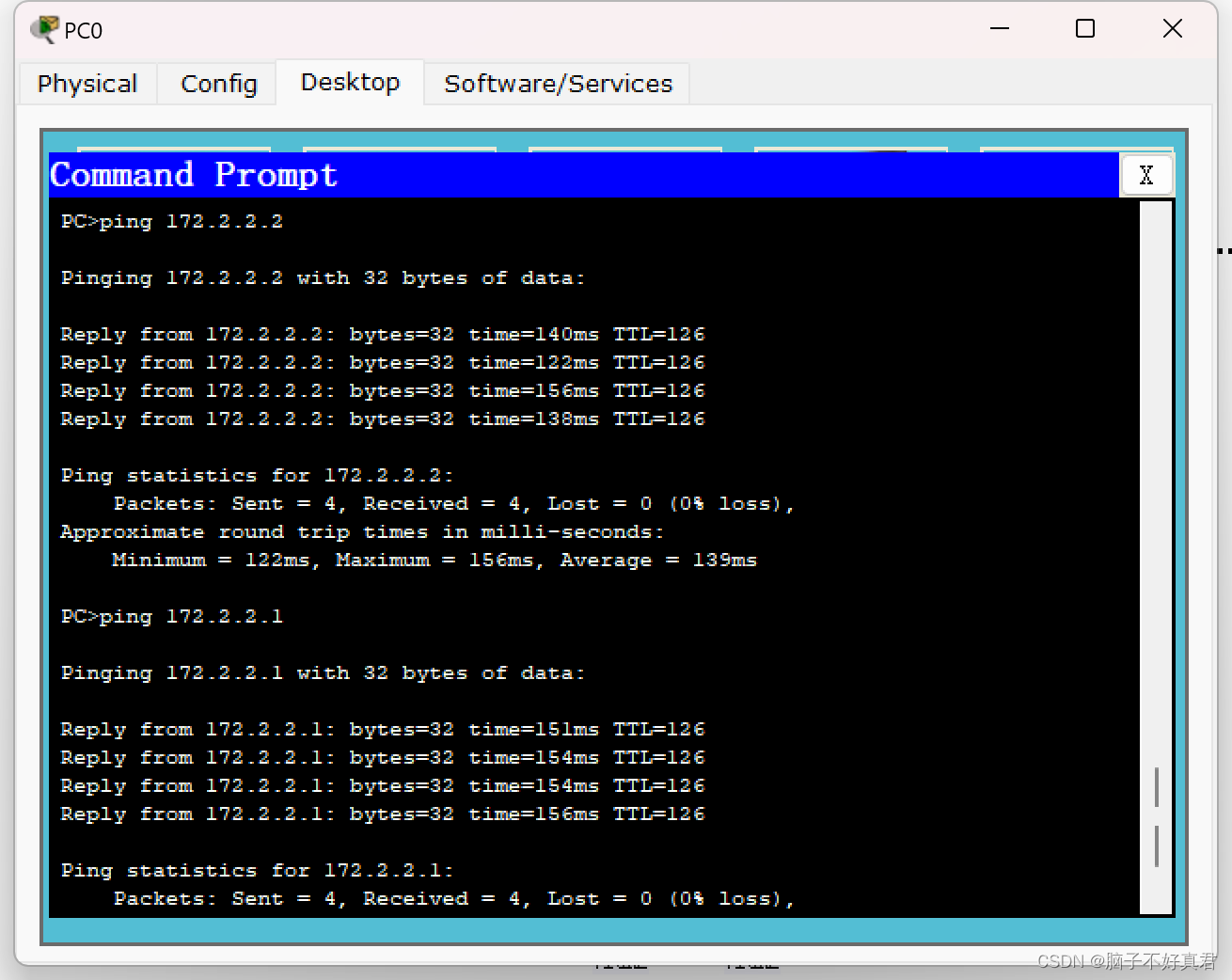

八、ping截图



九、注意事项

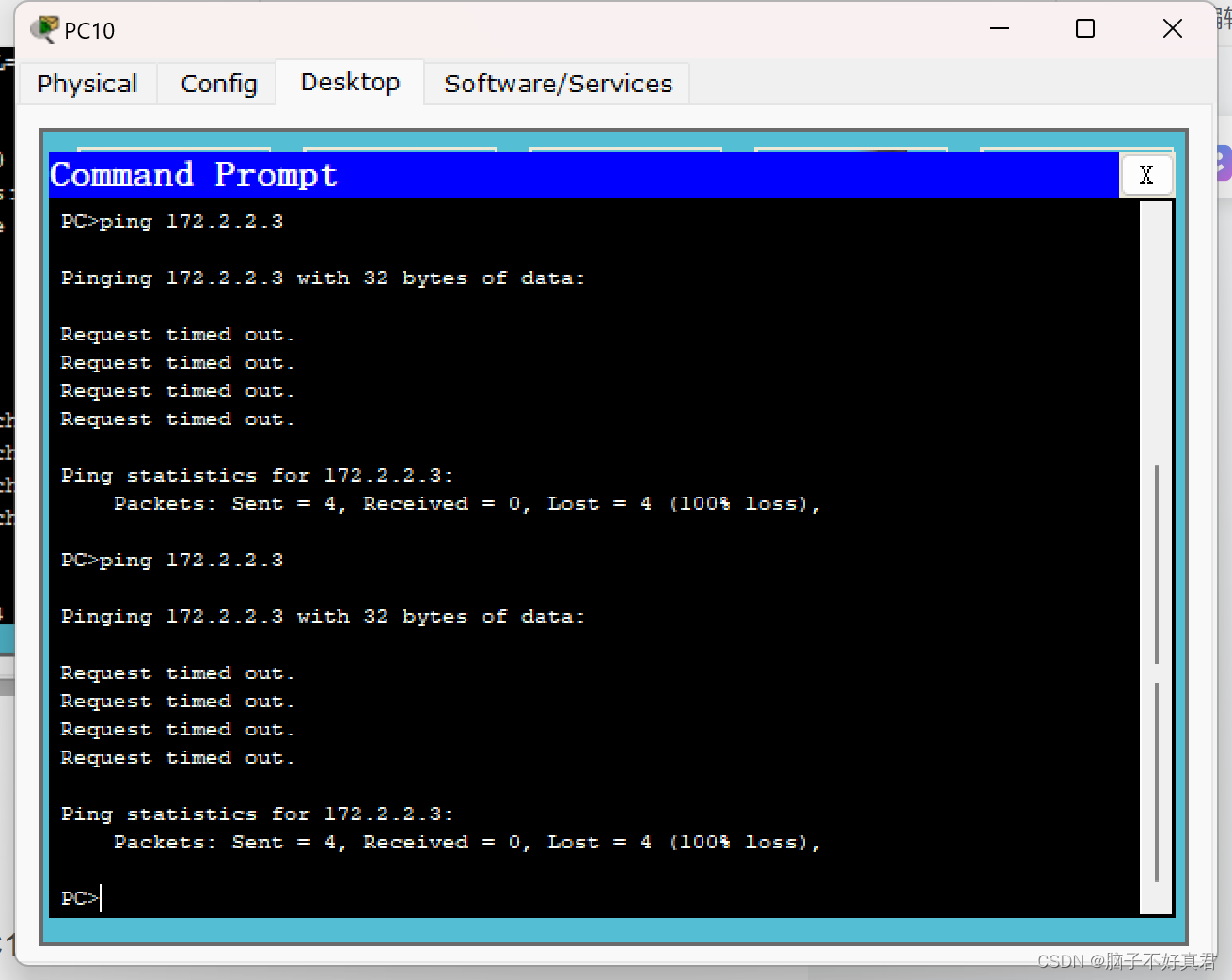

需要注意的是交换机到路由器的vlan是1，所以说PC10为vlan11的主机是ping不通默认网关172.2.2.3的。

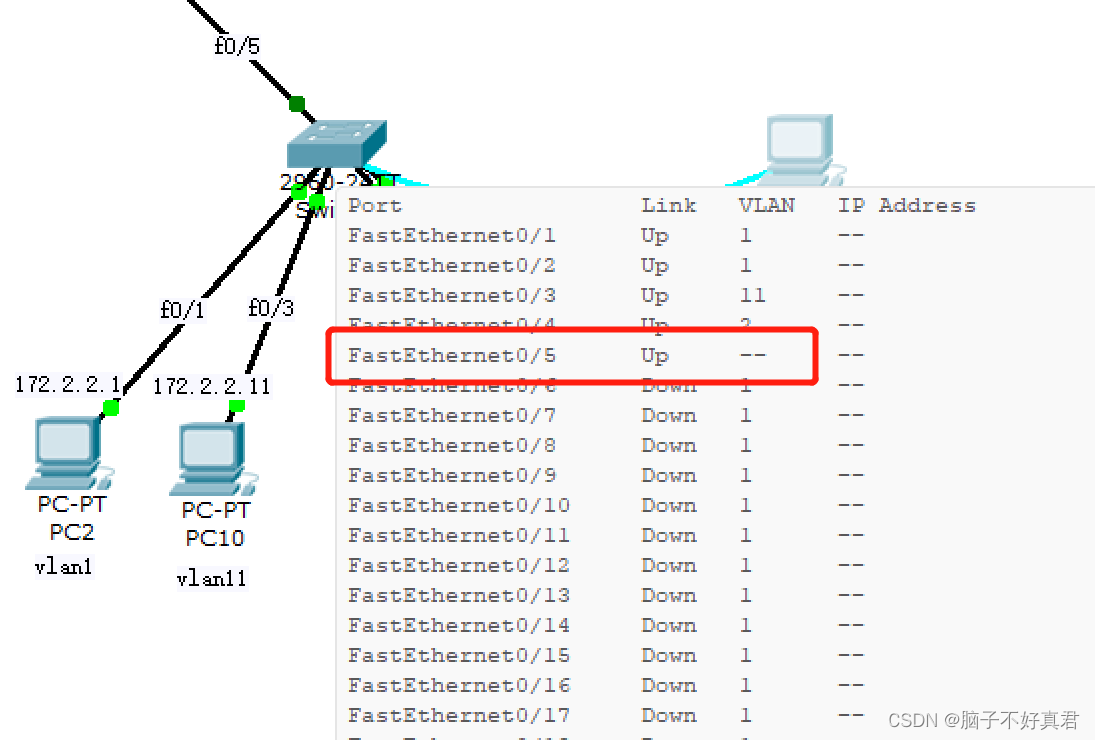

十、Trunk模式

要允许交换机上的任何VLAN都可以通过到路由器，您需要配置交换机的一个或多个端口为Trunk模式。Trunk端口允许多个VLAN的流量通过同一个物理接口，这通常用于连接交换机和路由器，或连接交换机和交换机。

MySwitch(config)#interface fa0/1
MySwitch(config-if)#switchport mode trunk
MySwitch(config-if)#switchport trunk allowed vlan all

 先设置Switch1的fa0/5为Trunk模式：

MySwitch1#en
MySwitch1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
MySwitch1(config)#int f0/5
MySwitch1(config-if)#switchport mode trunk

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/5, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/5, changed state to up

MySwitch1(config-if)#switchport trunk allowed vlan all
MySwitch1(config-if)#ex
MySwitch1(config)#

再设置Switch1的fa0/3为Trunk模式：

MySwitch1>en
MySwitch1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
MySwitch1(config)#int f0/3
MySwitch1(config-if)#switchport mode trunk

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up

MySwitch1(config-if)#switchport trunk allowed vlan all
MySwitch1(config-if)#

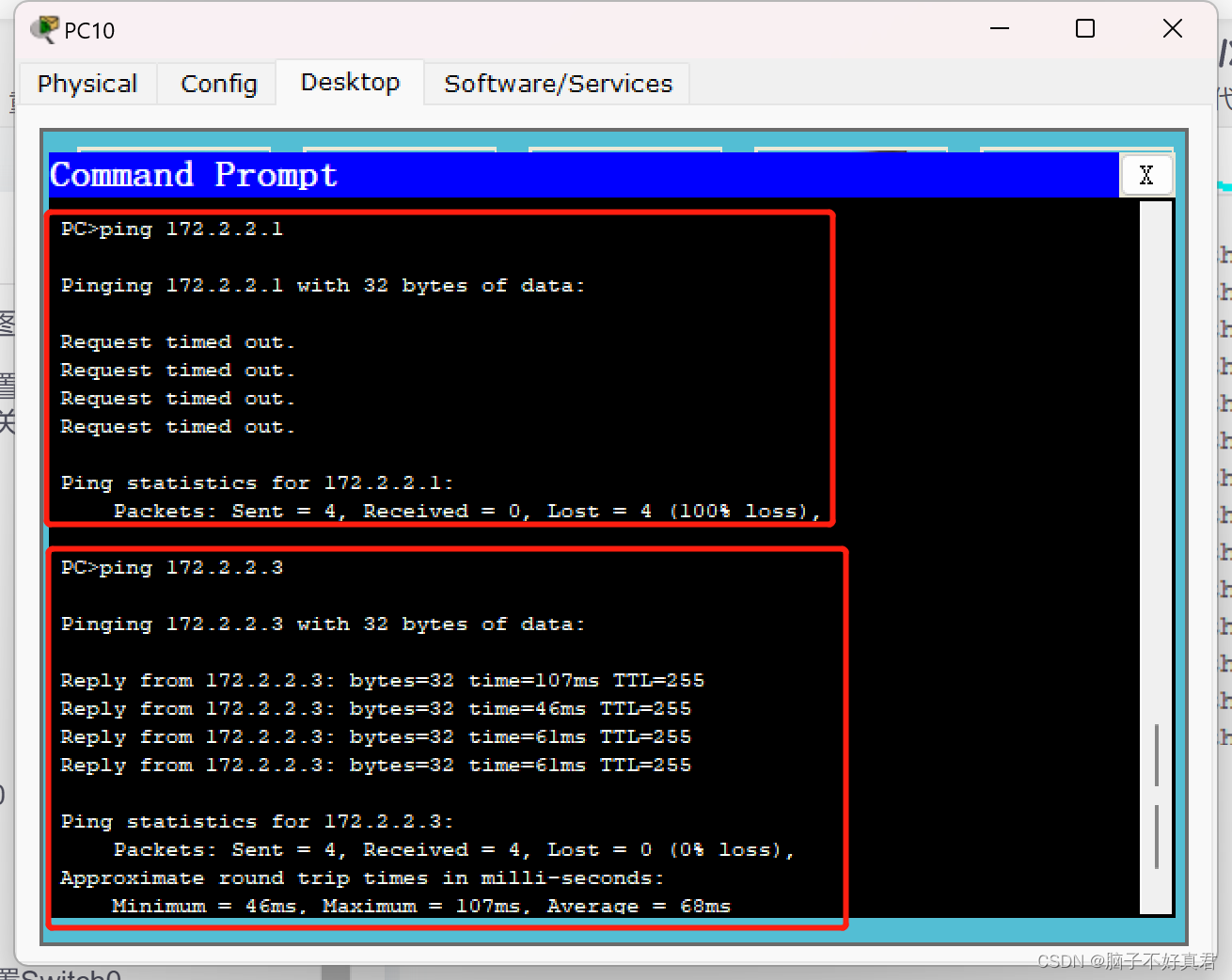

PC10ping通默认网关172.2.2.3
