简介​

ArmSoM-Sige5 采用Rockchip RK3576第二代8nm高性能AIOT平台，6 TOPS算力NPU，最大可配16GB大内存。支持8K视频编解码，拥有丰富的接口，支持双千兆网口，WiFi6 & BT5和多种视频输出。支持多种操作系统，适用于基于ARM的PC和边缘计算设备、个人移动互联网设备和其他数字多媒体应用。

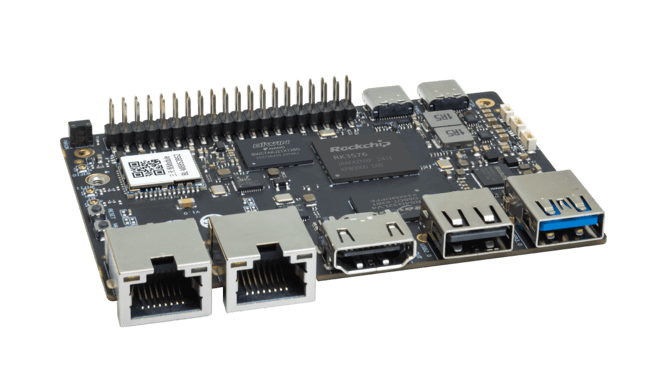

rk3576开发板（armsom-sige5）

关键参数​

  • SOC：瑞芯微 RK3576
  • CPU：集成了四核Cortex-A72@ 2.2GHz和四核Cortex-A53@ 1.8GHz以及单独的NEON协处理器。
  • GPU：ARM Mali G52 MC3 GPU
  • NPU：算力高达6TOPs（INT8），支持INT4/INT8/INT16混合运算
  • VPU/编解码：
    • 硬解码：支持H.264、H.265、VP9、AV1和AVS2等最高8K@30fps或4K@120fps
    • 硬编码：支持H.264和H.265最高4K@60fps，高质量JPEG编码器/ 解码器最高支持 4k@60fps。
  • RAM：8/16GB 32bit LPDDR4x，默认16GB，RK3576 最大支持16GB
  • Flash：32/128GB eMMC，默认eMMC 128GB
  • 工作电压：具有宽范围的输入电压，从4.5V到23V（电压误差±5%）
  • 工作温度：0℃ ~ 80℃
  • 操作系统：
    • Rockchip官方支持：Android 14，Debian11，Buildroot
    • 第三方支持：Armbian
  • PCB： 8 层 PCB 板设计
  • 重量：43g
  • 大小：92mm × 62mm

硬件信息​

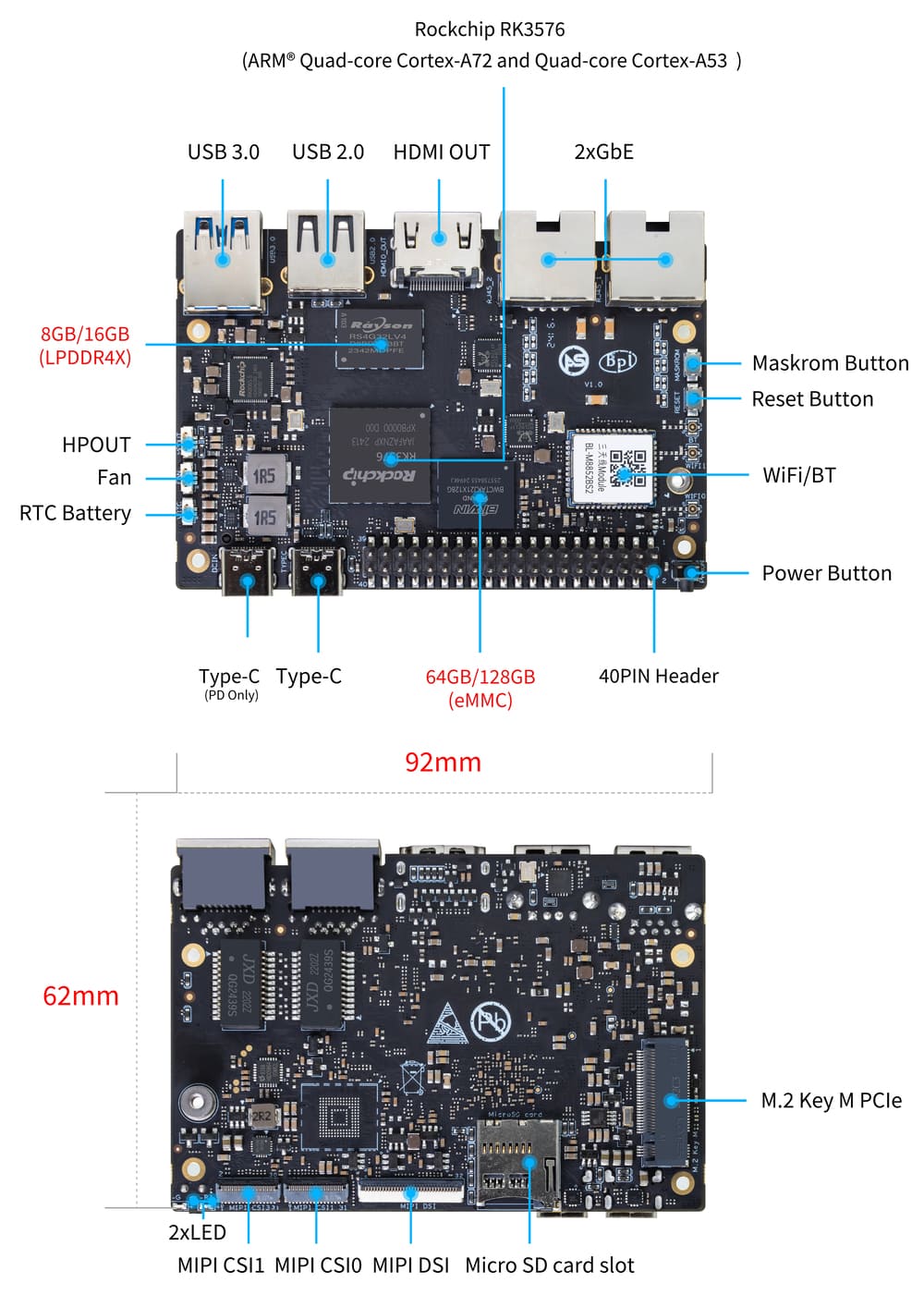

硬件接口​

rk3576开发板（armsom-sige5）

提示

Sige5上有两个长得一样的Type-C接口，其中Type-C(PD Only)才是电源接口。

硬件规格​

类别功能参数
SOC
  • RockChip RK3576
CPU
  • RK3576 四核 Cortex-A72@ 2.2GHz 和四核 Cortex-A53@ 1.8GHz，8纳米制程
GPU
  • ARM Mali G52 MC3 GPU
  • 完全兼容 OpenGL ES 1.1、2.0 和 3.2、OpenCL 高达 2.0 和 Vulkan 1.1
  • 带有 MMU 的专用 2D 硬件引擎将最大限度地提高显示性能并提供非常流畅的操作。
NPU
  • 6 TOPS@INT8
  • 支持 INT4,INT8, INT16, FP16, BF16 and TF32 混合运算
  • 支持深度学习框架：TensorFlow、Caffe、Tflite、Pytorch、Onnx NNAndroid NN等。
VPU/编解码
  • 硬解码：支持H.264、H.265、VP9、AV1和AVS2等最高8K@30fps或4K@120fps
  • 硬编码：支持H.264和H.265最高4K@60fps，高质量JPEG编码器/ 解码器最高支持 4k@60fps。
ISP
  • 1路ISP，1600万像素
RAM
  • 8GB/16GB（最高可配 16GB ）32bit LPDDR4/LPDDR4x，默认LPDDR4x 16GB
Flash
  • 32GB/128GB eMMC，默认eMMC 128GB
  • 支持MicroSD卡扩展
PCIe
  • 1x M.2 Key M 接口(PCIe 2.0 1- lanes)，可拓展 SSD：Type 2280/2260/2242/2230，目前默认使用2280
网络
  • 2x GbE网口
  • 板载 IEEE 802.11a/b/g/n/ac/ax WIFI6 和 BT5 (rtl8852bs)
视频输出
  • 1x HDMI OUT2.1，支持 4K@120fps
  • 1x MIPI DSI 分辨率最高可达 2K@60fps
  • 1x DP1.4 分辨率最高可达 4K@120fps
视频输入
  • 2x 4Lanes MIPI CSI，每线最高 2.5Gbps
音频
  • 1x HDMI音频输出
  • 1x HP-OUT 音频输出
  • 1x USB Type-C 3.0 (DP1.4)音频输出
USB接口
  • 1x USB3.0（支持USB3.1 Gen1），高达5Gbps数据速率
  • 1x USB Type-C 3.0（DP1.4/OTG）
  • 1x USB2.0，支持高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）模式
40-pin
  • 和树莓派40pin兼容部分引脚功能，可接丰富的配件外设
  • 支持 UART/SPI/I2C/I2S/PWM/ADC/5V Power/3.3V Power
其他
  • 1x 5V风扇接口
  • 1x 电池输入连接器用于低功耗RTC芯片HYM8563TS的供电
  • 2x LED灯，系统正常时绿色灯开始闪烁，红色灯由用户控制
电源
  • 支持USB Type-C PD 2.0, 9V/2A, 12V/2A, 15V/2A
按键
  • 1x PWRON键，支持休眠唤醒
  • 1x Reset键，支持重启
  • 1x Maskrom键，支持进入maskrom烧录模式
系统
  • Rockchip官方支持：Android 14.0，Debian11，Buildroot
  • 第三方支持：Armbian
尺寸
  • 92 mm x 62mm
工作温度
  • 0℃ ~ 80℃

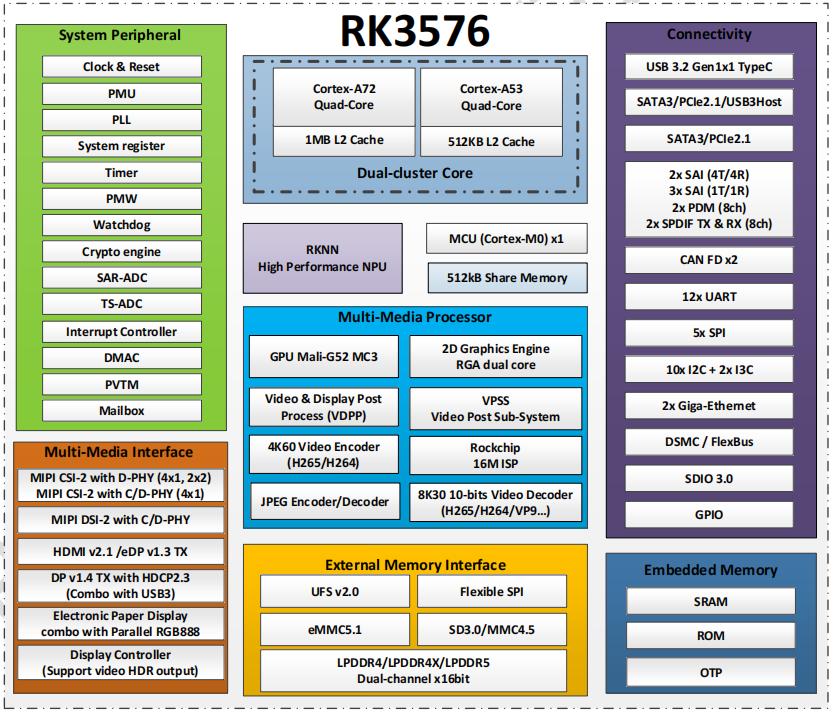

RK3576框图​

RK3576

引脚定义​

40-pin 座子​
GPIO number功能PinPin功能GPIO number
+3.3V

1

2

+5.0V
111I2C4_SDA_M3 /UART3_CTSN_M1/UART2_RX_M2/GPIO3_B7_d/

3

4

+5.0V
112I2C4_SCL_M3/UART3_RTSN_M1 /UART2_TX_M2/GPIO3_C0_d

5

6

GND
100PWM1_CH0_M3 / SPI2_CLK_M2 / UART1_CTSN_M2 / GPIO3_A4_d

7

8

GPIO0_D4_u /

UART0_TX_M0_PORT

/ JTAG_TCK_M1		28
GND

9

10

GPIO0_B6/

UART0_RX_M0

/JTAG_TMS_M1		14

11

12

SAI0_SCLK_M1 / SPI0_CSN0_M0 / I2C3_SCL_M1 / GPIO0_C6_d22

13

14

GND

15

16

I2C8_SDA_M2 / UART7_RX_M0 / SAI0_LRCK_M0 / GPIO2_B7_d79
+3.3V

17

18

I2C8_SCL_M2 / UART7_TX_M0 / GPIO2_B6_d78
149SPI4_MOSI_M0 / PWM2_CH5_M1 /UART6_RX_M3 / I2C3_SDA_M3/GPIO4_C5_d

19

20

GND
150PWM2_CH2_M1/CAN1_TX_M1 /SPI4_MISO_M0/I2C6_SCL_M3 / GPIO4_C6_d

21

22

SARADC_VIN4
151PWM2_CH3_M1/CAN1_RX_M1/SPI4_CLK_M0/I2C6_SDA_M3/ GPIO4_C7_d

23

24

PWM2_CH6_M1 / UART6_TX_M3 /SPI4_CSN0_M0/ GPIO4_C4_d148
GND

25

26

104PWM0_CH0_M3 / SPI2_MOSI_M2 / UART10_RX_M0 / GPIO3_B0_d

27

28

GPIO2_D6_D/PWM2_CH6_M2 / UART9_RTSN_M0
119GPIO3_C7_D / UART8_RTSN_M0

29

30

GND
128GPIO3_D4_D/ I2C3_SCL_M2 / SPI3_CLK_M1 / UART5_RX_M0

31

32

95PWM2_CH7_M2/SPI3_CSN1_M0/UART9_CTSN_M0/SPDIF_TX0_M2/GPIO2_D7_d

33

34

GND
20PWM0_CH0_M0/UART10_TX_M2/PDM0_CLK0_M0/SAI0_MCLK_M1/GPIO0_C4_d

35

36

SPI0_CLK_M0/I2C3_SDA_M1/SAI0_LRCK_M1/GPIO0_C7_d23
96I2C7_SCL_M1/SPI3_CLK_M0/ UART3_TX_M0/ GPIO3_A0_d D

37

38

SPI0_MOSI_M0/PDM0_SDI0_M0/SAI0_SDI0_M1/GPIO0_D0_d24
GND

39

40

I3C0_SDA_PU_M0/UART10_RX_M2/ DP_HPDIN_M1/ SAI0_SDO0_M1 / GPIO0_C5_d21
MIPI CSI0​

0.5mm FPC 连接器

PinMIPI-CSI描述
1,4,7,10,13,16,24,25,26,27,32,33GNDPower Ground & Signal Ground
2MIPI_DPHY_CSI1_RX_D3NMIPI RX Lane3 iuput N
3MIPI_DPHY_CSI1_RX_D3PMIPI RX Lane3 iuput P
5MIPI_DPHY_CSI1_RX_D2NMIPI RX Lane2 iuput N
6MIPI_DPHY_CSI1_RX_D2PMIPI RX Lane2 iuput P
8MIPI_DPHY_CSI2_RX_CLKNMIPI RX Clock iuput N
9MIPI_DPHY_CSI2_RX_CLKPMIPI RX Clock iuput P
11MIPI_DPHY_CSI1_RX_D1NMIPI RX Lane1 iuput N
12MIPI_DPHY_CSI1_RX_D1PMIPI RX Lane1 iuput P
14MIPI_DPHY_CSI1_RX_D0NMIPI RX Lane0 iuput N
15MIPI_DPHY_CSI1_RX_D0PMIPI RX Lane0 iuput P
17MIPI_DPHY_CSI1_RX_CLKNMIPI RX Clock iuput N
18MIPI_DPHY_CSI1_RX_CLKPMIPI RX Clock iuput P
19MIPI_CSI1_RX_XVS
20MIPI_DPHY_CSI2_CAM_CLKOUT_CON1.8V, CLock ouput for Sensor
21MIPI_CSI1_RX_XHS
22MIPI_DPHY_CSI1_CAM_CLKOUT1.8V, CLock ouput for Sensor
23MIPI_DPHY_CSI1_PDN_H(GPIO3_D0)1.8V, GPIO
24I2C5_SCL_M3_MIPI_CSI11.8V, I2C Clock, pulled up to 1.8V with 2.2K on sige5
25I2C5_SDA_M3_MIPI_CSI11.8V, I2C Clock, pulled up to 1.8V with 2.2K on sige5
26MIPI_DPHY_CSI2_PDN_H(GPIO3_C7)1.8V, GPIO
27MIPI_DPHY_CSI1/2_RST(GPIO3_C6)3.3V, GPIO
28,29VCC_RX3.3V Power ouput
30,31VCC_5V05V Power ouput
MIPI CSI1​

0.5mm FPC 连接器

PinMIPI-CSI描述
1,4,7,10,13,16,24,25,26,27,32,33GNDPower Ground & Signal Ground
2MIPI_DPHY_CSI3_RX_D3NMIPI RX Lane3 iuput N
3MIPI_DPHY_CSI3_RX_D3PMIPI RX Lane3 iuput P
5MIPI_DPHY_CSI3_RX_D2NMIPI RX Lane2 iuput N
6MIPI_DPHY_CSI3_RX_D2PMIPI RX Lane2 iuput P
8MIPI_DPHY_CSI4_RX_CLKNMIPI RX Clock iuput N
9MIPI_DPHY_CSI4_RX_CLKPMIPI RX Clock iuput P
11MIPI_DPHY_CSI3_RX_D1NMIPI RX Lane1 iuput N
12MIPI_DPHY_CSI3_RX_D1PMIPI RX Lane1 iuput P
14MIPI_DPHY_CSI3_RX_D0NMIPI RX Lane0 iuput N
15MIPI_DPHY_CSI3_RX_D0PMIPI RX Lane0 iuput P
17MIPI_DPHY_CSI3_RX_CLKNMIPI RX Clock iuput N
18MIPI_DPHY_CSI3_RX_CLKPMIPI RX Clock iuput P
19MIPI_CSI3_RX_XVS
20MIPI_DPHY_CSI4_CAM_CLKOUT_CON1.8V, CLock ouput for Sensor / GPIO
21MIPI_CSI3_RX_XHS
22MIPI_DPHY_CSI3_CAM_CLKOUT1.8V, CLock ouput for Sensor
23MIPI_DPHY_CSI3_PDN_H1.8V, GPIO
24I2C4_SCL_M3_MIPI_CSI31.8V, I2C Clock, pulled up to 1.8V with 2.2K on sige5
25I2C4_SDA_M3_MIPI_CSI31.8V, I2C Clock, pulled up to 1.8V with 2.2K on sige5
26MIPI_DPHY_CSI4_PDN_H1.8V, GPIO
27MIPI_DPHY_CSI3/4_RST3.3V, GPIO
28,29VCC_RX3.3V Power ouput
30,31VCC_5V05V Power ouput
MIPI DSI​

0.5mm FPC 连接器 (J23)

PinMIPI-DSI描述
1,4,7,10,13,16,27,33,34GNDPower and Signal Ground
2MIPI_DPHY_DSI_TX_D0NMIPI1 TX Lane0 ouput N
3MIPI_DPHY_DSI_TX_D0PMIPI1 TX Lane0 ouput P
5MIPI_DPHY_DSI_TX_D1NMIPI1 TX Lane1 ouput N
6MIPI_DPHY_DSI_TX_D1PMIPI1 TX Lane1 ouput P
8MIPI_DPHY_DSI_TX_CLKNMIPI1 TX Clock ouput N
9MIPI_DPHY_DSI_TX_CLKPMIPI1 TX Clock ouput P
11MIPI_DPHY_DSI_TX_D2NMIPI1 TX Lane2 ouput N
12MIPI_DPHY_DSI_TX_D2PMIPI1 TX Lane2 ouput P
14MIPI_DPHY_DSI_TX_D3NMIPI1 TX Lane3 ouput N
15MIPI_DPHY_DSI_TX_D3PMIPI1 TX Lane3 ouput P
17LCD_BL_PWM1_CH1_M01.8V, GPIO/PWM
18,19VCC3V3_LCD3.3V Power ouput
20LCD_RESET1.8V, GPIO
21/NCNo Connection
22LCD_BL_EN_H3.3V, GPIO
23I2C0_SCL_M1_TP1.8V, I2C Clock, pulled up to 1.8V with 2.2K on sige5
24I2C0_SDA_M1_TP1.8V, I2C Data, pulled up to 1.8V with 2.2K on sige5
25TP_INT_L1.8V, GPIO
26TP_RST_L1.8V, GPIO
28,29VCC5V0_LCD5V Power ouput
31,32VCC_1V81.8V Power ouput
Fan​

0.8mm 连接器(CN32)

PinAssignmentDescription
1VCC_5V05V Power ouput
2GND地
3PWMPWM控制
