AutoSAR配置与实践（深入篇）7.5 NVM架构、存储形式及隐式显式同步

NVM架构、存储形式及隐式显式同步

->返回总目录<-

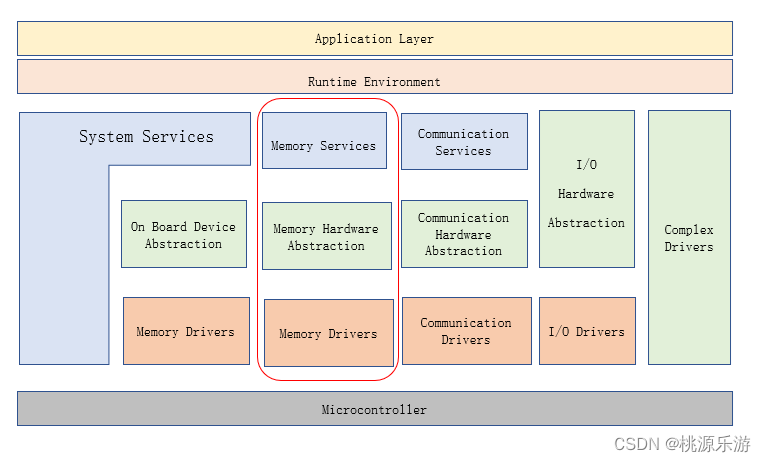

一、NvM在AUTOSAR中架构中的位置

NvM 处于BSW中的Service层，具体的Memory Service协议栈分层如下

  1. Memory Service（NvM）
  2. Memory Hardware Abstraction（Memory If和Fee/Ea）
  3. Memory Driver（Fls/Eep驱动）

在这里插入图片描述

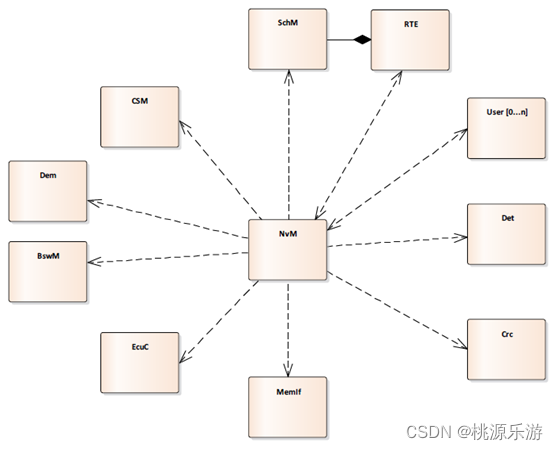

二、NVM与外部交互

在这里插入图片描述NvM模块与其他模块主要交互业务简介：
