一、0x34服务

该服务用于启动下载传输，作用是告知ECU准备接受数据，ECU则通过0x74 response告诉诊断仪自己是否允许传输，以及自己的接受能力是多大。

1.1 0x34服务请求格式

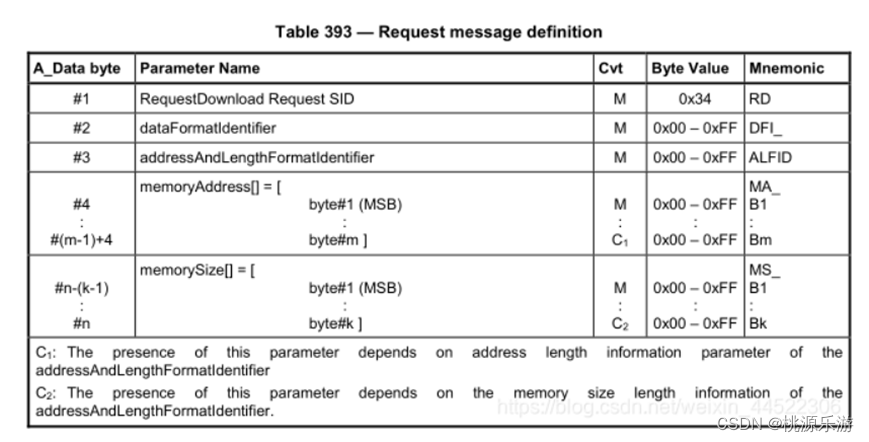

在这里插入图片描述

SID： 0x34
DataFormatIdentifier: 这里面标识了数据格式相关的信息，比如数据是否有压缩，是否有加密，用的什么算法加密等
AddressAndLengthFormatIdentifier: 0xNM N写入数据字节数：M：写入地址字节数

1.2 0x34服务响应格式
