AutoSAR配置与实践（深入篇）10.1 Diagnostics总体架构

Diagnostics总体架构

->返回总目录<-

一、UDS协议

DS协议是一种基于ISO 14229标准的诊断协议，也是ISO 15765标准的扩展。它是一种双向协议，用于在汽车ECU之间进行诊断和通信。UDS协议是汽车行业中的一项标准，可以在不同品牌和型号的汽车上使用，以实现统一的诊断和编程。

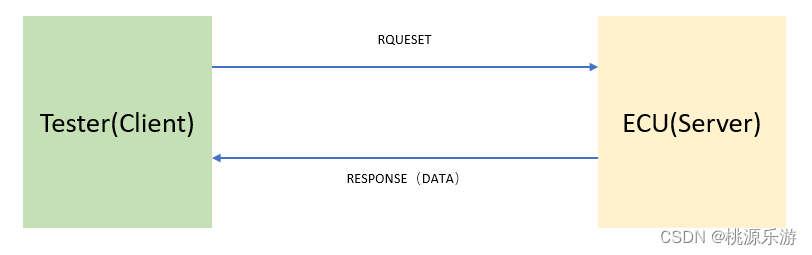

  • 诊断上位机和ECU之间需要有诊断协议才能完成诊断工作
  • 诊断协议包含了许多诊断服务，这些服务是真正用于诊断上位机和ECU之间来传输的
  • 诊断协议包含了诊断上位机发给ECU的数据和信息，也包含ECU的应答，是双向协议
    在这里插入图片描述

1.1 诊断请求和响应格式

  • UDS协议的双向传输是由：上位机发送给ECU的诊断请求（Request）和ECU回复上
