从图片中提取指定颜色数据到GIS中操作流程

科研工作中，经常会收到一张图片格式的规划图，而我们想把其中的水网/路网等数据进行提取到GIS中进行展示。此项工作可以借助PS工具来快速完成。

1 利用PS提取指定颜色

此步骤以PS为例，也可使用GIS进行提取（按颜色提取或监督分类/非监督分类）。但相比来说PS操作最为简单。

1.1 准备工作

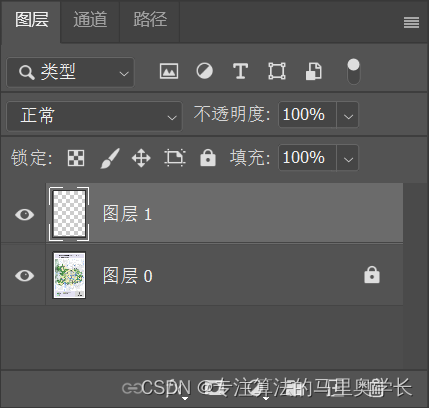

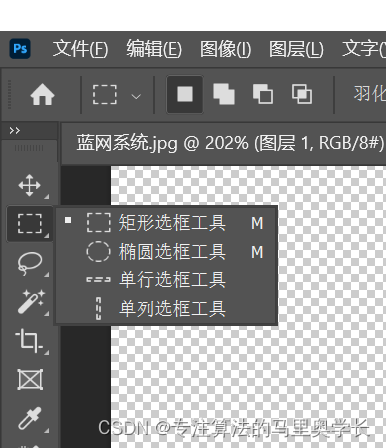

打开PS软件，选择文件-打开，打开要处理的图片。在右侧的图层设置中，新增一个空白图层(图层1)。两图层均处于可见状态（有小眼睛标志），但图层1为非锁定状态（无🔒的标志），图层0为锁定状态且设置为高亮，如果像下图一样不是高亮那么点一下图层就行。此时随可以看到两个图层的内容但将在图层1上编辑。

1.2 魔棒工具

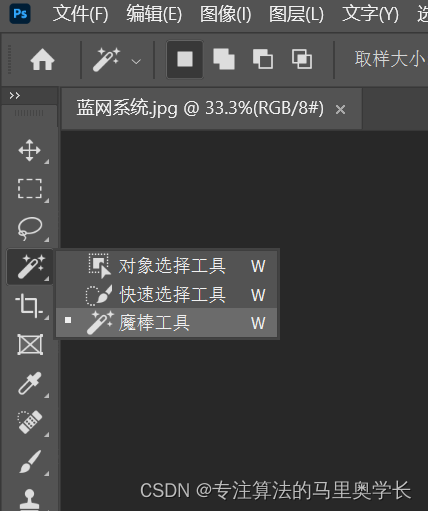

右键选择左侧魔棒工具栏中的魔棒工具。

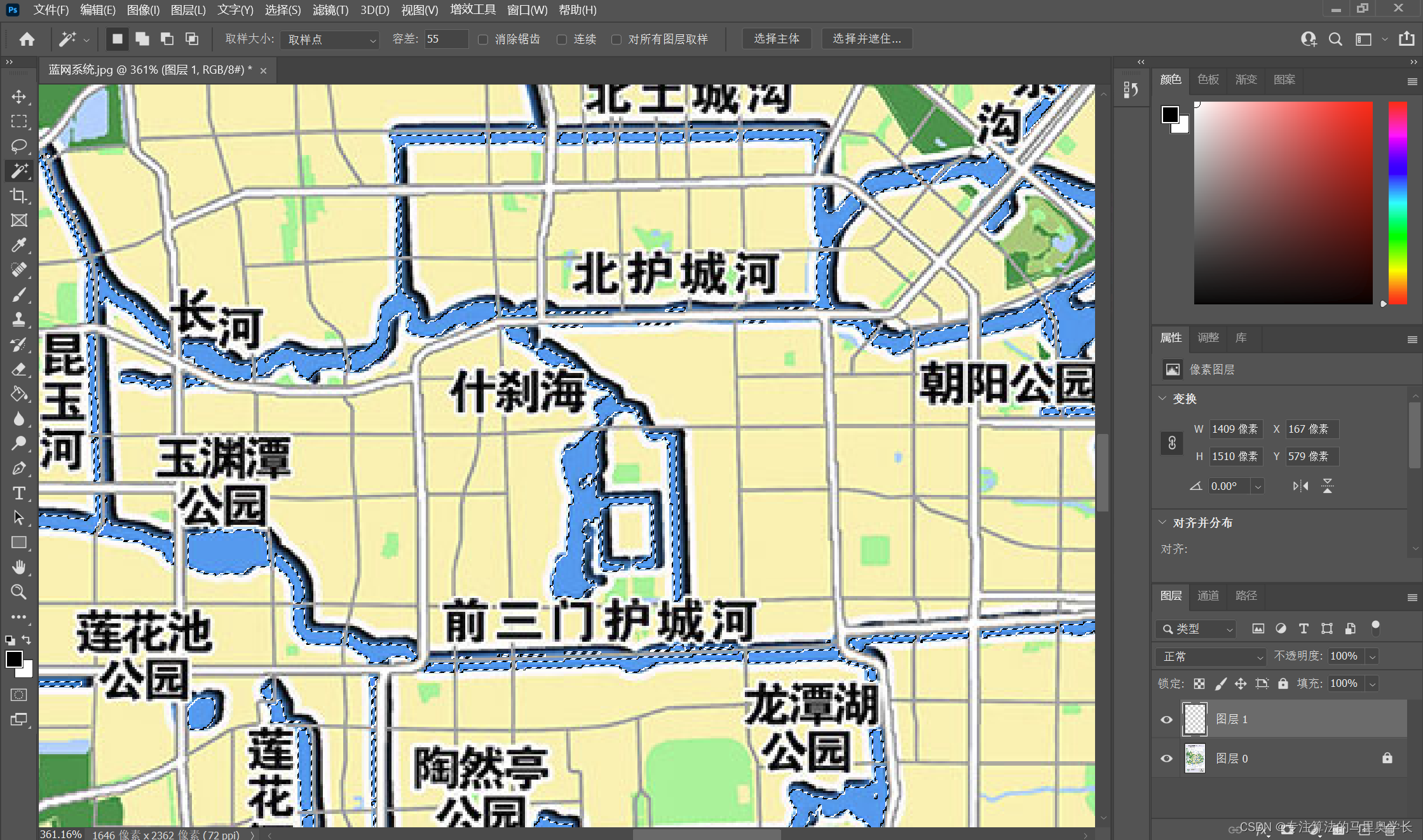

按alt键加滚轮放大缩小图片，使用魔棒点击要提取的图层颜色。上册的连续需要勾选掉，否则只能选取连续的选区。容差用于控制选取部分的像素颜色与所点位置的像素颜色差距。容差越大所选范围越大。通常容差使用默认大小即可，如果有想要选择的部分未被选入，可以按住shift并继续使用魔棒工具即可，这样可以在已有选取的范围上添加选区。选完的状态如下图所示，可以看到河流基本都被选进来了。

1.3 将选区添加到图层1

点击图层1将其便为高亮。
按快捷键i使用吸管工具将蓝色的设置为前景色（左侧的前景色将由黑色变为蓝色，也可根据需要将选区设置为其他颜色）。按快捷键alt+delete将前景色填充到选区之中。
此时将图层0设置为不可见（点击小眼睛），即可看到选区已经添加到了图层1之中。

1.4 尾处理与保存图片

如果有一些内容被误选了，可以对误选的内容进行删除。使用任一框选工具选择被误填充的部分，点击delete进行删除即可。

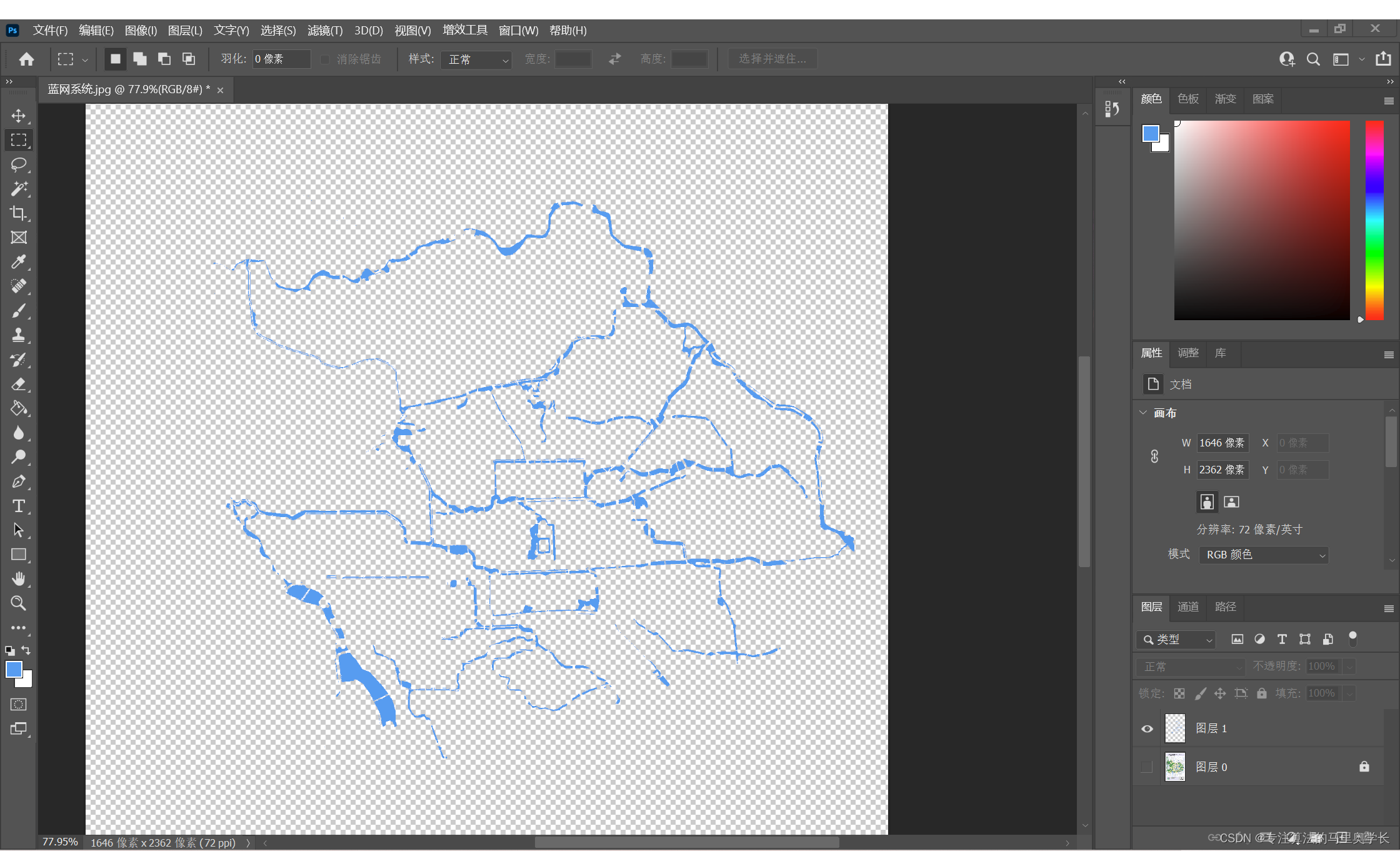

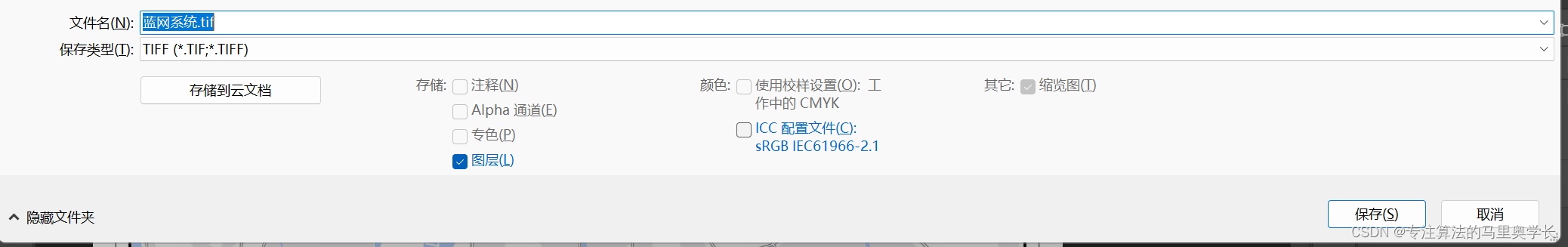

选择文件-存储副本，保存类型选择TIFF格式。其他选项设置为默认即可。分别将完整的规划图与提取出的蓝网保存问tif图，其中完整的tif图用于在地图中进行配准。

2 配准

因提取后的tif格式识别难度较大，可以先配准原图的tif版本。如果有能力直接配准提取后的tiff，可以直接配准。

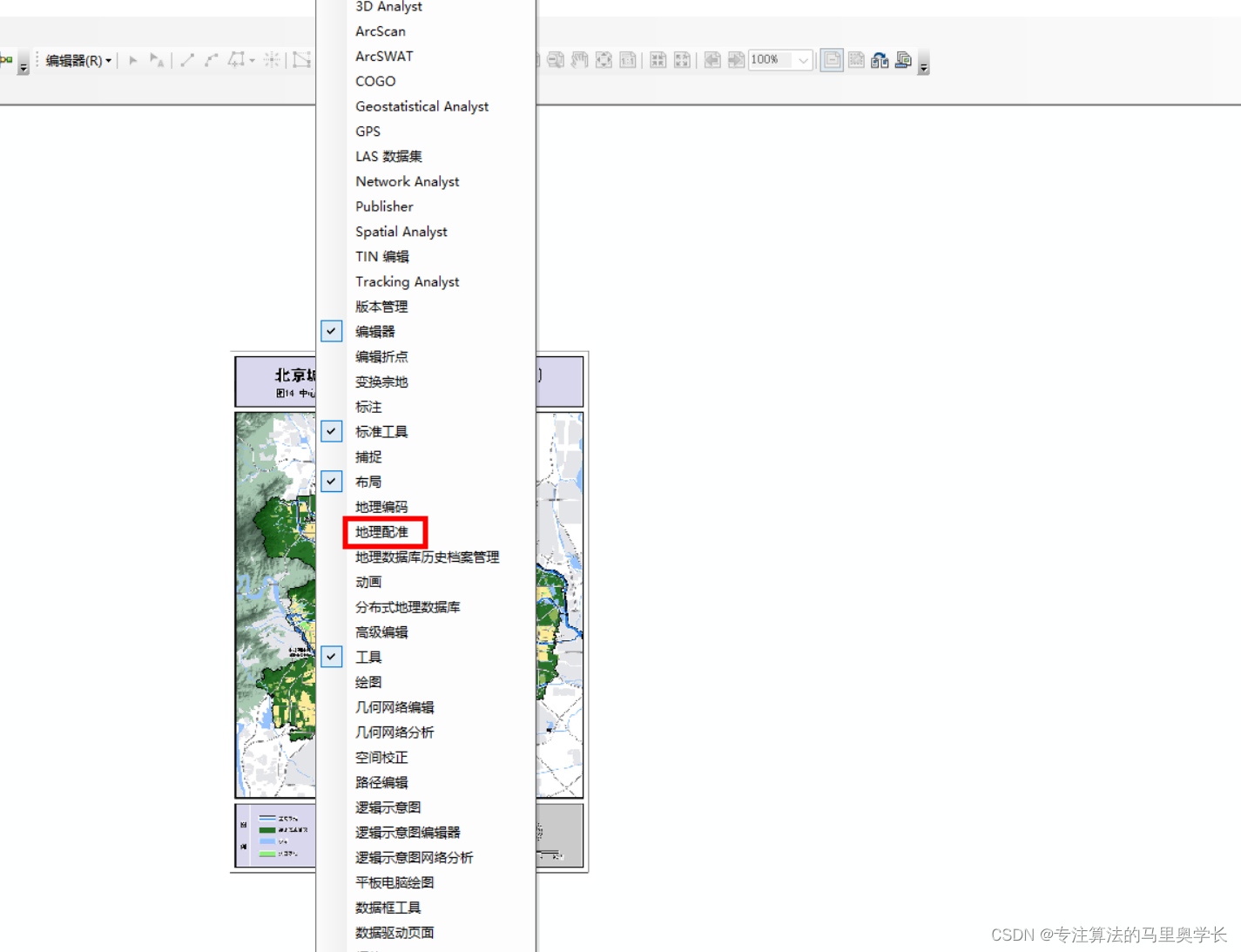

工具栏右键，打开地理配准工具进行配准。

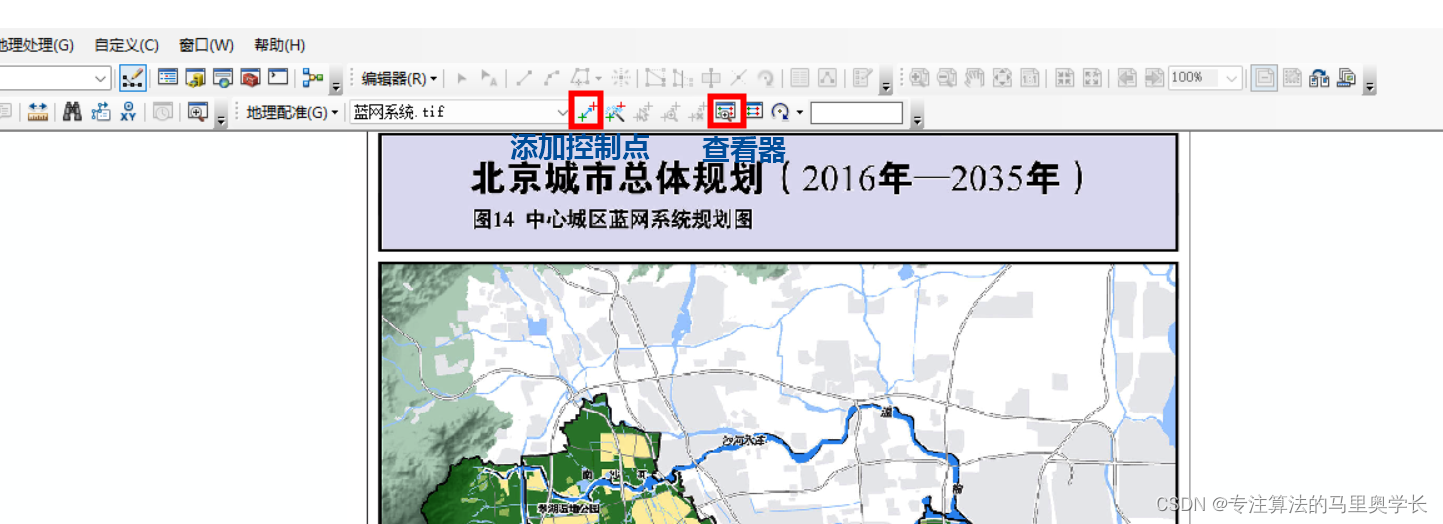

点击添加控制点对tif格式与含坐标的图层添加关联。先点击tif图层，再点击具有坐标系的图层。如果使用双屏，可以打开查看器功能并关闭自动更新，进行双屏配准。

通常情况下原图使用一些显著的地标进行配准（比如天安门，园博园等），将原图配准后，将提取后的图层与原图配准即可。

3 最终效果

最终大致效果如下：之前对某县城进行的水网提取。

此教程主要针对有一定GIS基础的同学，因此GIS部分操作讲解较为简单。
