PointPillars是一种将点云数据转换为2D伪图像并进行3D目标检测的方法。它首先将点云数据按X,Y轴划分到网格中形成Pillars，然后用MLP编码点云信息，再通过2D卷积处理伪图像，最后由检测头生成3D框。在处理过程中，涉及随机采样、0填充以及最大池化等操作，以适应不同数量的点云数据。

摘要由CSDN通过智能技术生成

Point Pillars接受点云作为输入，估计目标的3d框，其主要由三个阶段组成。

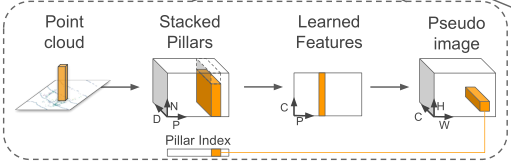

1）将点云转换为稀疏伪图像的特征编码器网络在这里插入图片描述

2）一个2d卷积主干，将伪图像处理成高级表示

在这里插入图片描述

3）检测头，用于检测和回归3d框。

1.将点云转换为伪图像

1）输入点云

按照点云数据所在的X，Y轴（不考虑Z轴）将点云数据划分为一个个的网格，凡是落入到一个网格的点云数据被视为其处在一个 pillar（柱体）里，或者理解为它们构成了一个 Pillar。

每个点云用一个 D=9 维的向量表示，即 ( x , y , z , r , x c , y c , z c , x p , y p ) (x, y, z, r, x_c, y_c, z_c, x_p, y_p) (x,y,z,r,xc,yc,zc,xp,yp)。其中 x, y, z, r 为该点云的真实三维坐标信息和反射强度； x c , y c , z c x_c, y_c, z_c xc,yc,zc 为该点云所处 Pillar中所有点的几何中心； x p , y p x_p, y_p xp,yp 为 x − x c , y − y c x-x_c, y-y_c x−xc,y−yc ，反应了点与几何中心的相对位置。

2）堆积 Pillars

假设每个样本中有 P 个非空的 pillars，每个 pillar 中有 N 个点云数据，那么这个样本就可以用一个 (D, P, N) 的张量表示。但是，如何保证每个 Pillar 中恰好有 N 个点云数据呢？

如果每个pillar中的点云数据数据超过 N 个，那么我们就随机采样至 N 个；如果每个pillar 中的点云数据数据少于 N 个，少于的部分我们就填充为0；于是，就很容易将点云转换成 (D, P, N) 张量格式的堆积 Pillars。

3）特征学习

假设样本中包含P个有效的pillar，每个pillar最多只能包含N个点。对于一个pillar，如果其中的点数小于N，则用0来补全；如果超过N，则随机从该pillar中选取N个点进行采样。对于每个pillar中的每个点，我们需要进行编码，包括该点的坐标、反射强度、pillar几何中心以及该点相对于pillar几何中心的位置关系。由此得到的每个点的编码长度为D。整个点云样本可以表示为一个张量，其形状为(P, N, D)。

获得点云的pillar表示后，我们使用简化版的PointNet中的SA模块(a linear layer containing Batch-Norm and ReLu) 来提取特征。首先，对每个pillar中的每个点应用多层感知机（MLP）来将每个点的编码从D维映射到C维，从而得到形状为(P, N, C)的张量。接着，对每个pillar中的点应用最大池化，得到该pillar的特征向量。这一步同时消除了张量中的N维，最终得到形状为(P, C)的特征图。

最后，将(P, C)的特征图按照pillar的位置展开成伪图像特征，将P展开为(H, W)。这样我们就获得了类似于图像的(C, H, W)形式的特征表示。
————————————————
