行车记录仪摄像头4线

请注意：文中出现的线序为网上收集，可能同你的实物不一致。

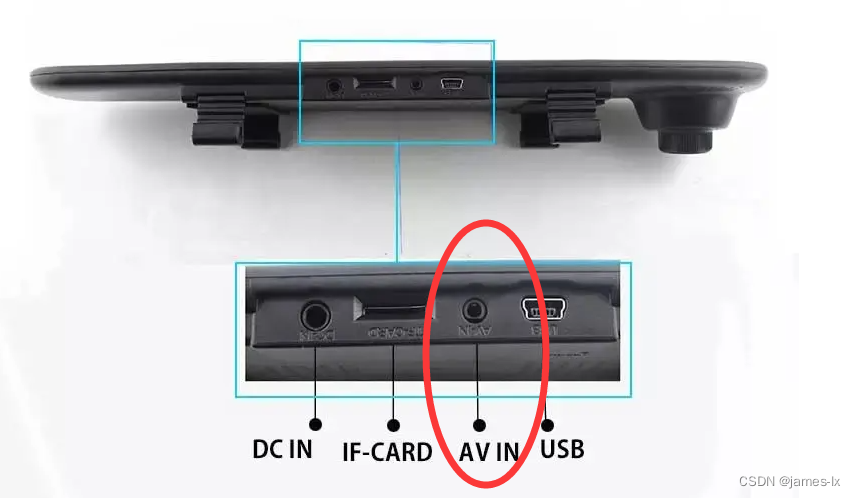

淘汰下来一个反光镜样式的行车记录仪，有一个2.5mm的插头、插座。对于这个插头的线序，网上找到一些说明如下：

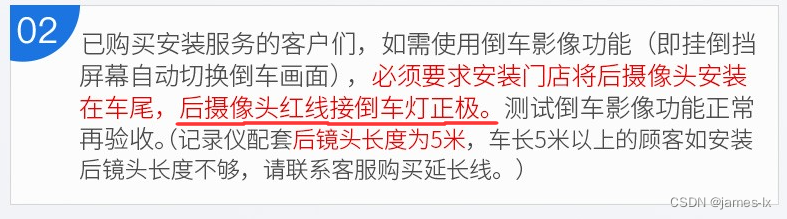

这个摄像头一般为车后的倒车摄像头，需要一个车内12V信号触发，比如接车内倒车灯电源来触发：

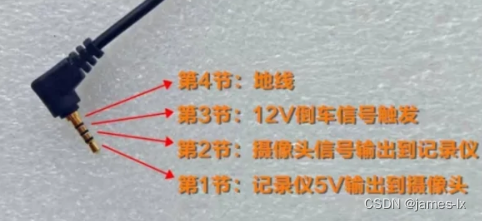

插头4线说明：

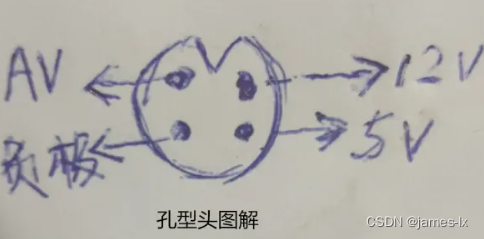

摄像头转接插座4线说明：

第1孔倒车触发电源12V,内线为白色。

第2孔是5V录像电源,内线为红色.

第3孔是负极线,内线有两根或者一根并接的,分别为黑线绿线.

第4孔为视频源,内线为黄色.
