【matplotlib】可视化实战——绘制凸起的饼状图

需求

客户希望绘制一个特殊的饼状图，具体需求如下：

1. 每个扇形外侧都有一个指向扇形的注释，要有箭头；
2. 能够指定每个扇形的半径；
3. 能够指定每个扇形的颜色；
4. 饼状图要有阴影；
5. 各个扇形要有一定的凸起。

实现

首先，针对需求我们进行一下分析，先从需求 2 看起，plt.pie() 方法提供了一个关键字参数 radius，通过这个参数可以指定饼状图的半径，但是这里只能传递一个浮点数，不能传递一个数组，也就是说不能单独指定每一个扇形的半径，如果传递一个容器类型，则会抛出 TypeError: 'radius' must be an instance of numbers.Number, not a list 错误。因此我们只得另辟蹊径，首先 plt.pie() 方法是有返回值的，一般情况下他会返回两个值，第一个是包含所有扇形 Artist 子实例的 Wedge 对象列表；第二个是包含所有扇形标签的 Text 对象列表；除此之外，如果 autopct 参数不为空，则会返回第三个值，从需求 1 和需求 2 来看，我们就需要前两个返回值即可，因此代码是 wedges, texts, *_ = plt.pie(...)。通过 Wedge 对象的 set_radius() 方法完成需求 2。这里提一嘴，由于我们设置了阴影，调用 Axes.patches 属性不光会获取饼状图所有的 Wedge 对象，也会获取所有的阴影 Shadow对象，当然我们可以进行过滤，但是实现起来多了一步，没那个必要。

需求 3、需求 4 和需求 5 非常简单，plt.pie() 方法本身提供了相关的关键字参数，只需要指定 shadow=True 、 color=colors[i] 和 explode=explodes 就可以实现。真正的难点是需求 1，所以重点说一下，我们都知道 plt.pie() 方法提供了 labels 和 labeldistance 这两个参数，这两个参数可以控制每个标签和标签的位置，但是这样无法实现箭头功能，因此使用 plt.pie() 方法本身提供的能力是无法实现需求的。从需求 1 上来看，绘制要有注释和箭头，这两个名词放在一起我们应该非常敏感才对，这不就是典型的指向型注释嘛，因此我们需要使用 annotate 方法实现需求 1，知道了方法和目标，实现起来就很简单了，至此所有的需求都已经被实现了。

最后，整个程序的完整代码如下：

import matplotlib.pyplot as plt
import numpy as np

data = '0.37 0.02 0.24 0.26 0.11'.split()
data = [float(i) for i in data]

explode = [0.01, 0.02, 0.01, 0.01, 0.02]
colors = ['#ACCBD0', '#E56F32', '#58C5C0', '#B9CC58', '#9C8679']
radiuses = [1.33, 1, 1.2, 1.3, 1.05]

fig, ax = plt.subplots(figsize=(6, 6))  # 设置绘图区域大小

wedges, texts = ax.pie(data, startangle=0, explode=explode, shadow=True, colors=colors, radius=radiuses)
kw = dict(arrowprops=dict(arrowstyle='-'),
          zorder=0, va='center')

for i, p in enumerate(wedges):
    ang = (p.theta2 - p.theta1) / 2. + p.theta1
    y = np.sin(np.deg2rad(ang))
    x = np.cos(np.deg2rad(ang))
    horizontalalignment = {-1: 'right', 1: 'left'}[int(np.sign(x))]
    connectionstyle = f'angle,angleA=0,angleB={ang}'
    kw['arrowprops'].update({'connectionstyle': connectionstyle})
    ax.annotate(data[i], xy=(x, y), xytext=(1.35 * np.sign(x),  1.4 * y), color=colors[i],
                horizontalalignment=horizontalalignment, **kw)

ax.axis('equal')

for text, wedge, radius in zip(texts, wedges, radiuses):
    wedge.set_radius(radius)


plt.show()

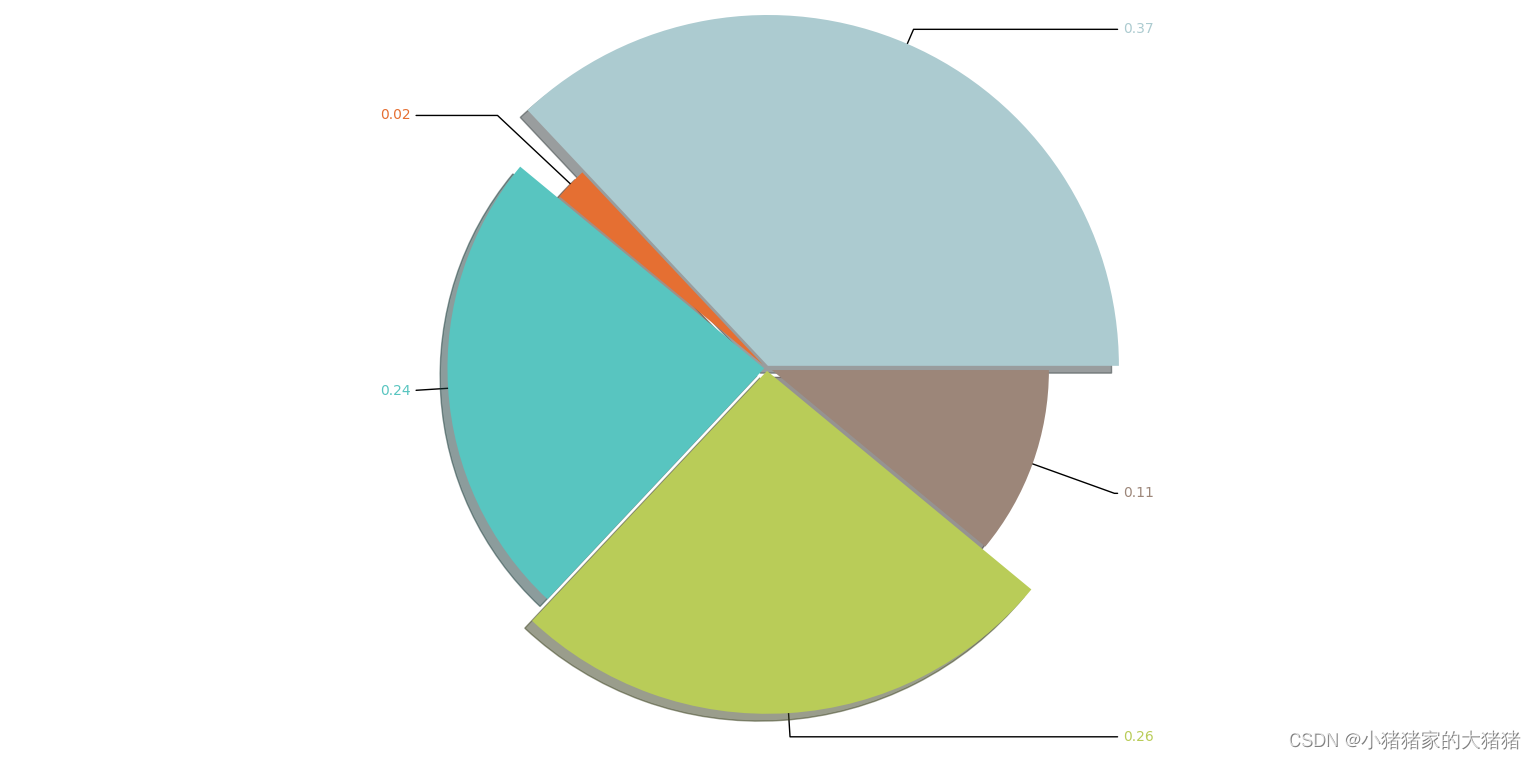

画图结果如下：
