在此次案例中西门子为1241通信扩展模块。接口9针串口线,引用其中8脚接RS485 A+、3脚接RS485 B-(西门子与其他设备串口线反接,寄存器读写位+1),以下是详细接线方式、轮询程序和解析程序:
1.接线方式

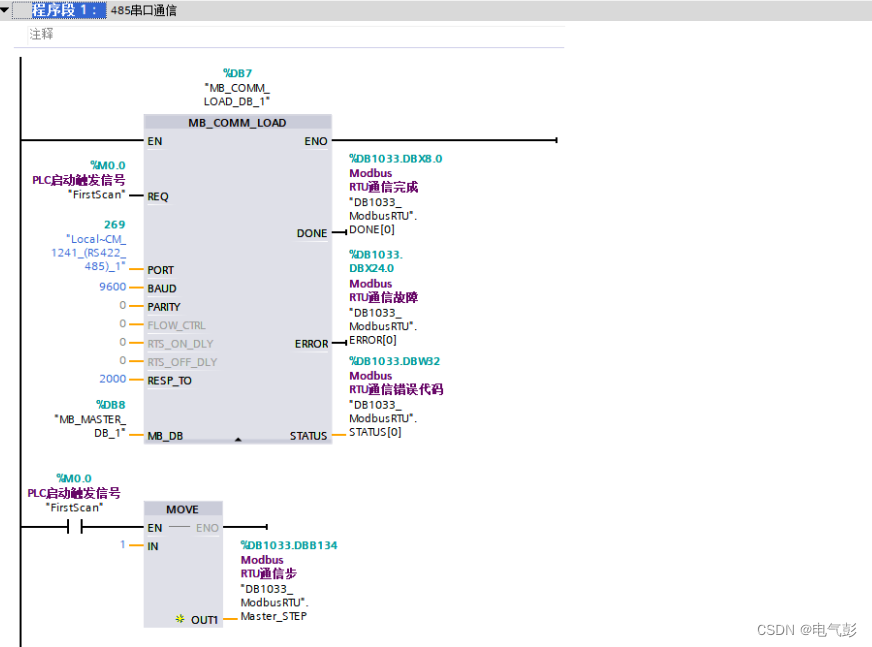

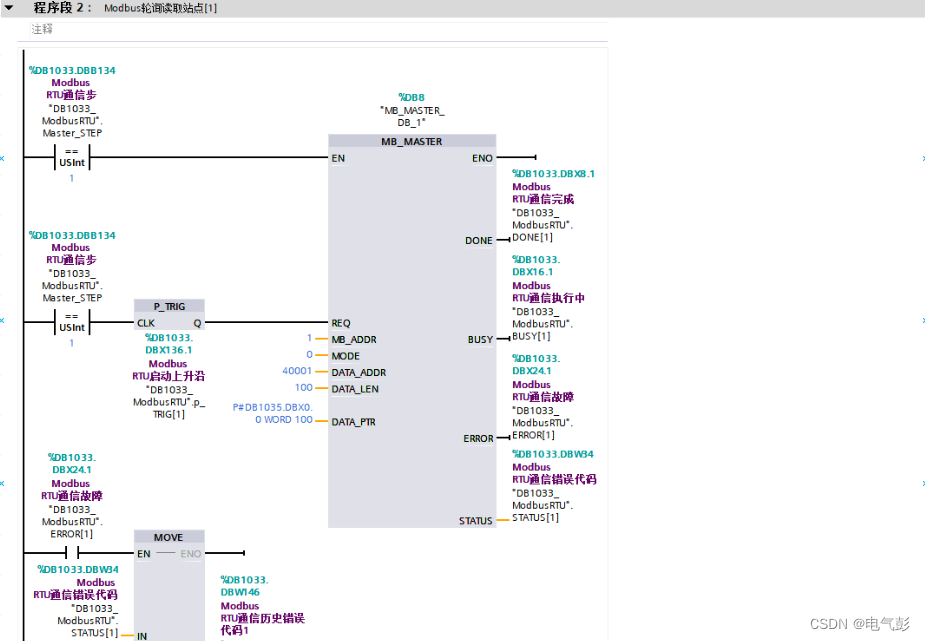

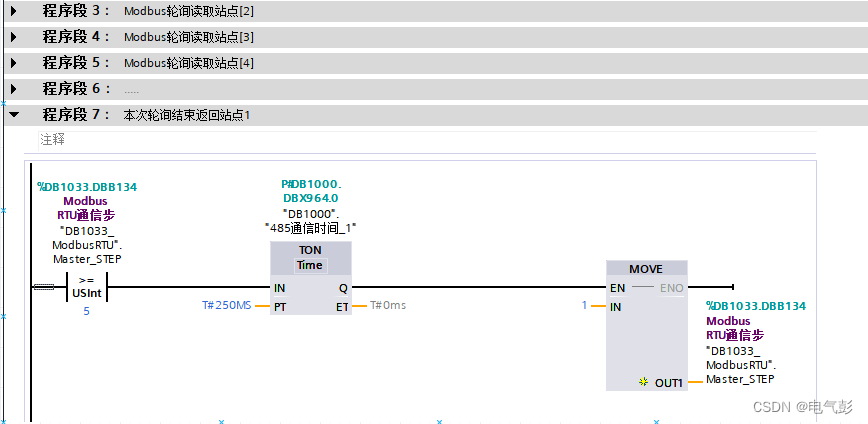

2.博图485轮询程序
3.安科瑞AMC96解析程序
①手册获取解析公式
②创建FB块建立输入输出表
③通过移位指令解析公式中的变量S,E,M
④通过运算得到安科瑞AMC96电能表电能数据
⑤电压和电流解析较为简单,需要注意的是小数点位置别忘了解析
