在ResNet等被提出前，VGG可谓是风靡一时，但当ResNet等横空出世后，VGG便遭受了冷落，甚至一度被人所遗忘，但其影响依旧深远，VGG告诉我们一个道理，3X3卷积是最好的，这可能与nvidia的优化有关，而今天所要介绍的是由清华大学与香港科技大学联合提出了一个VGG的衍生模型，试图让曾经风光不再的VGG容光焕发。

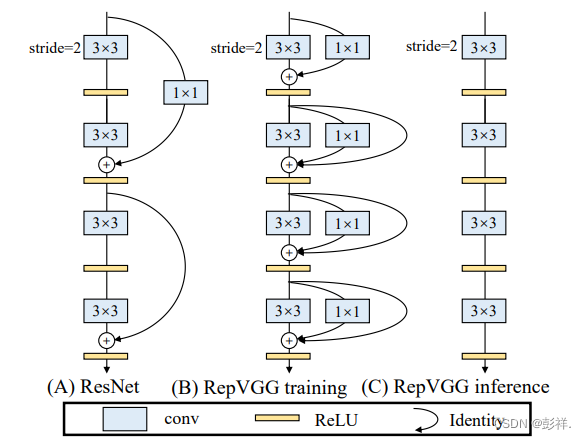

之所以RepVGG能够一骑绝尘达到STOA水平，源于其提出了在训练时使用下图B的网络结构，而在推理时则采用下图C的网络结构，而为何能够如此转换，这就是论文提出的思想：结构冲参数化
在这里插入图片描述
经过发展得出的一个尝试，我们在完成卷积操作后都要进行一个批归一化操作(BN)，这如同我们吃完饭要喝水一样，而RepVGG中提到可以将这两个过程同时进行，即在吃饭的过程中喝水，此外，其指出训练过程的网络结构与预测时的网络结构可以不同，这种想法是相当新颖的。因此，其指出要改进以下几点：
1.卷积与BN合并
2.全部转换为3*3卷积
3.多个卷积核再合并

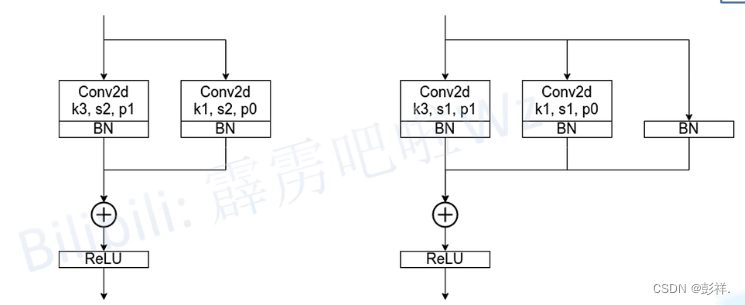

RepVGGBlock讲解

在这里插入图片描述
在训练模式下的RepBlock分为两种，一种是左边的步长为2进行下采样的，另一种是右面步长为1的，我们主要看的是第二种。该网络结构分为三个分支结构，设置卷积核为3*3，步长为1，padding为1。

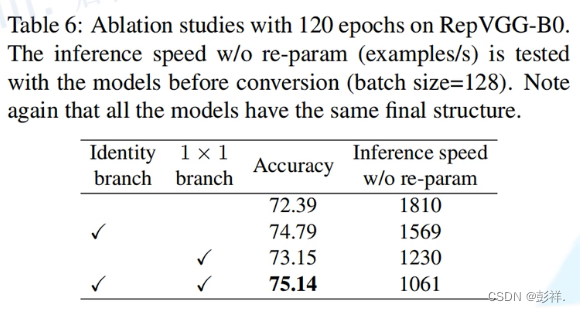

那么为何要采用多分支结构呢？事实上按照经验可知增加分支结构是能够增强模型的表征能力的。下面的消融实验给出了实验支撑：
在这里插入图片描述
那么为何我们在推理时却要将多分支转换为单路模型呢？
作者给出了理由：更快，更节省内存，更灵活。
更快：在下图中，训练模型的这种并行结构不见得会速度更快，首先，其卷积核大小不同，操作不同所需要的计算时间也会不同，而相加操作必然会造成水桶短板效应，其次，每个分支都需要读取原始数据，这就要访问内存，这个时间成本也是需要考虑的。而采用这种单路结构后，便会节省大量时间。
在这里插入图片描述

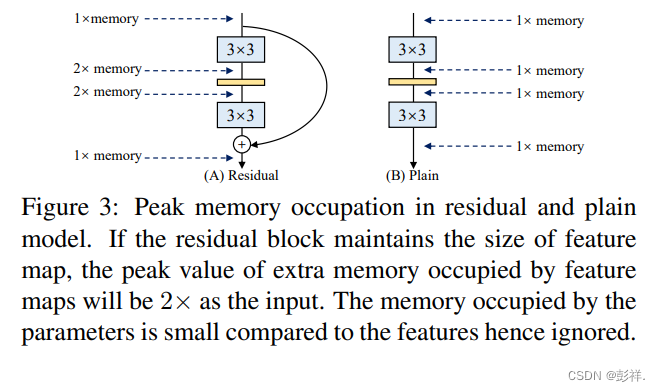

省内存：每一个相加操作需要保留特征图，其会占用内存。其指出ResNet的问题，这种残差结构需要占用一半的显存

更灵活：进行优化单路更加方便，模型压缩（剪枝、量化）更容易。

关于模型剪枝

深度学习网络模型从卷积层到全连接层存在着大量冗余的参数，大量神经元激活值趋近于0，将这些神经元去除后可以表现出同样的模型表达能力，这种情况被称为过参数化，而对应的技术则被称为模型剪枝。

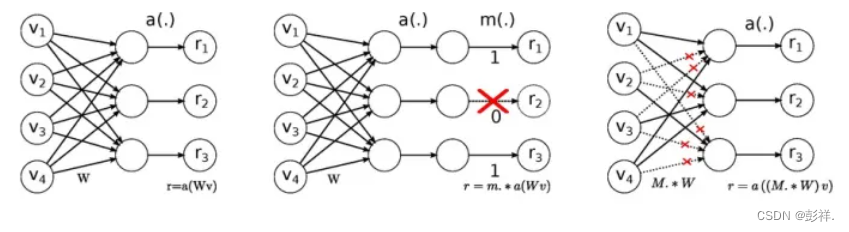

作者刚刚听到模型剪枝这个概念时有效困惑，这是新概念吗？其实我们从学习深度学习的第一天起就接触过，Dropout和DropConnect代表着非常经典的模型剪枝技术，看下图。
在这里插入图片描述

当然，模型剪枝不仅仅只有对神经元的剪枝和对权重连接的剪枝，根据粒度的不同，至少可以粗分为4个粒度。

细粒度剪枝(fine-grained)：即对连接或者神经元进行剪枝，它是粒度最小的剪枝。
向量剪枝(vector-level)：它相对于细粒度剪枝粒度更大，属于对卷积核内部(intra-kernel)的剪枝。
核剪枝(kernel-level)：即去除某个卷积核，它将丢弃对输入通道中对应计算通道的响应。
滤波器剪枝(Filter-level)：对整个卷积核组进行剪枝，会造成推理过程中输出特征通道数的改变。
接下来我们来看本篇论文的核心部分：结构重参数化

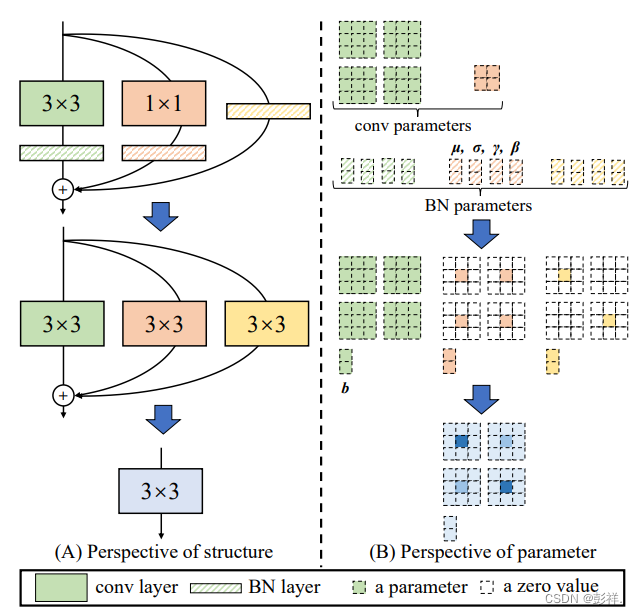

结构重参数化

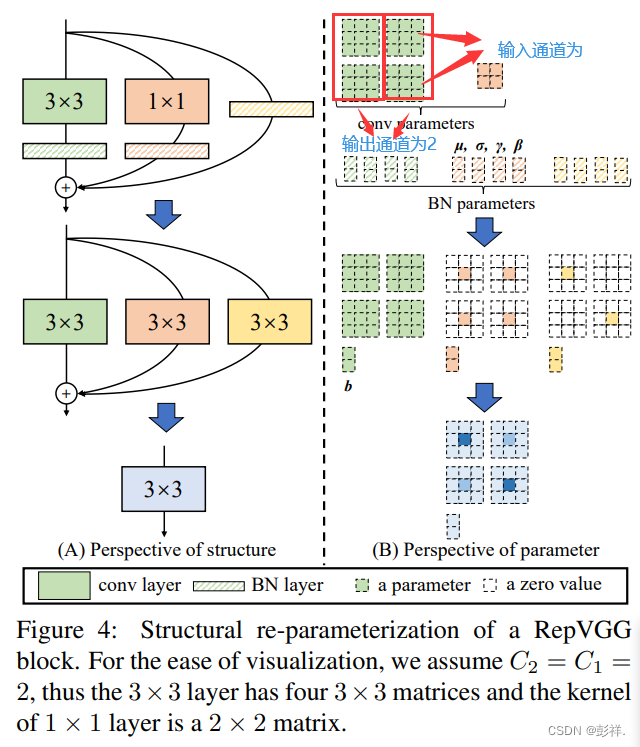

在这里插入图片描述

在下方给出了设定，设定in_channel=out_channel=2,那么这就对应我们右面的参数矩阵个数，因为输出通道=2，那么就要有两个kernel使其有两个输出，而输入chanel=2，则表明每个channel中还也要有两个特征图(kernel)。这是两个过程所决定的。此外BN层参数个数是与输出通道个数保持一致的。
然后其将所有矩阵进行映射为3*3后进行融合。

卷积层与BN融合合并

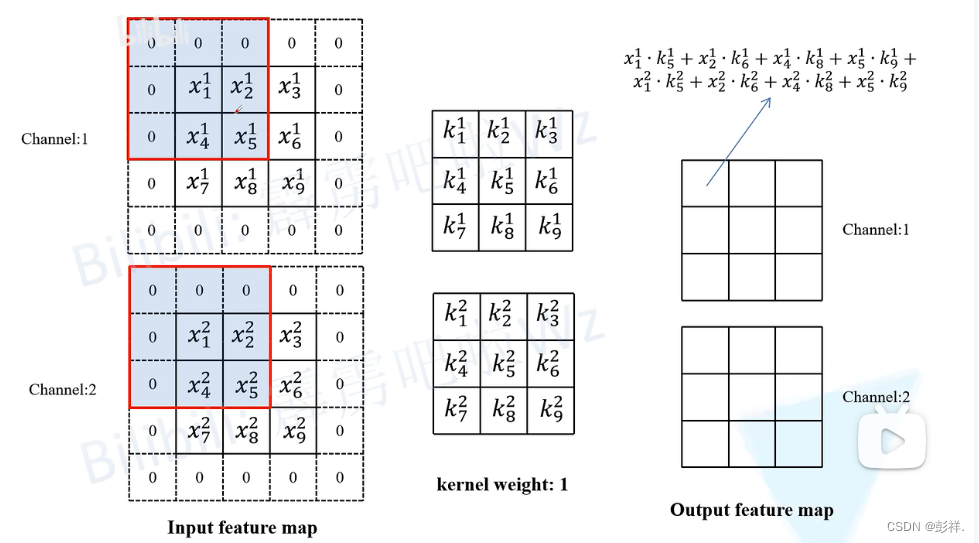

卷积融合

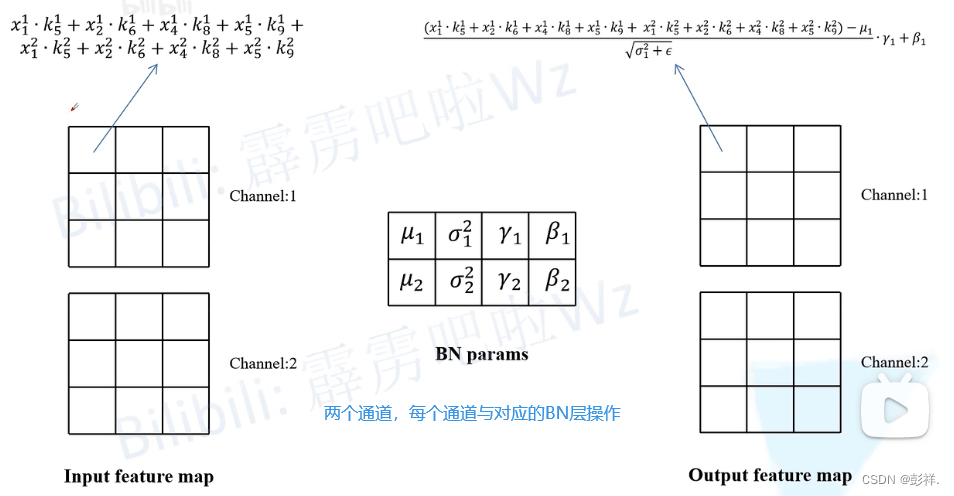

卷积与BN融合
在这里插入图片描述
以上完成的便是下面的公式表达：

BN归一化的作用为保证卷积后的特征分布能够保持一个合理的状态，不会出现太离谱的特征
u均值，标准差由每个channel单独计算得出（求出的），y为缩放系数，B为平移系数（学习到的），但这个学到的参数到底为何会使特征更好，这一点人类是无法理解的，只是对于计算机而言这样学习更好。
将BN转换为卷积形式，卷积即为WX+b,则BN操作也可转换为该形式：
在这里插入图片描述

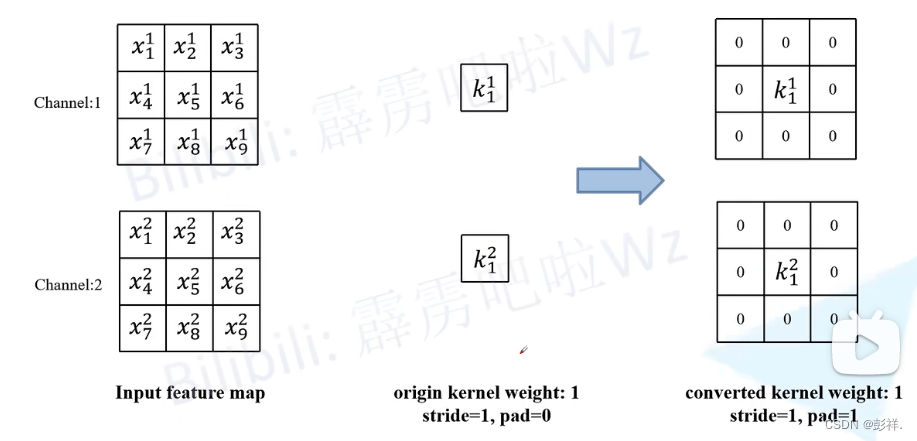

1X1与3X3的融合

很简单，只需要在1X1边上补零即可
在这里插入图片描述

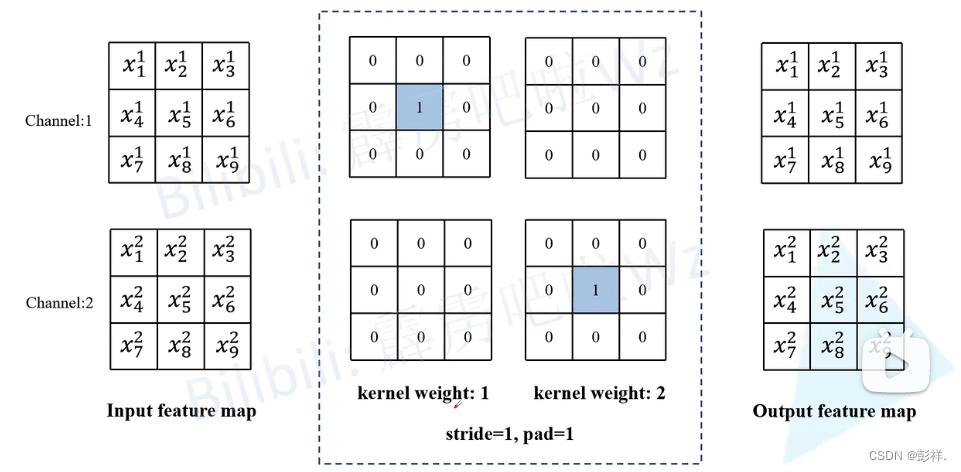

啥也不连转换为3*3

也是很简单，需要两个通道，每个通道里面两个卷积核即可。在与输入特征图做卷积操作得到输出特征图。即虽然其啥也没有连接，但我们仍要使其变为33再与BN融合，即可可以通过这种固定形式的变为3X3结构。

注意：
三个分支都是做的卷积操作。
最终都是33，那么就可以融合了。

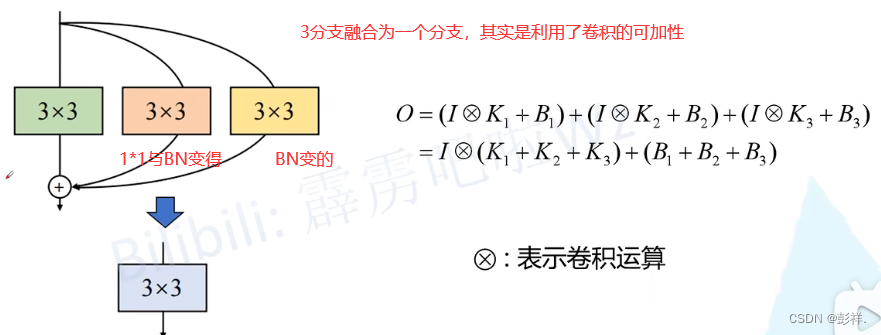

那么最后便是完成分支融合了：
在这里插入图片描述

才外，RepVGG有多个版本，区别在于深度不同，但其内部都是按照stage来划分，如RepVGG-A0，该网络模型共有 5 个阶段（stage），每个阶段的层数分别为 1，2，4，14，1。

该思想目前已经被应用到了YOLOV7模型中，使其训练与推理不同结构，提升了推理速度。
