从认识串口到串口通讯

目录



一、串口协议和RS-232标准

二、TTL电平

三、RS232电平

四、USB/TTL转232"模块（以CH340芯片模块为例）的原理

五、使用stm32cubeMX生成工程及串口烧录HEX文件

六、串口通信

七、总结

八、参考文献

---

一、串口协议和RS-232标准

串口通信指串口按位（bit）发送和接收字节。尽管比特字节（byte）的串行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。串口通信协议是指规定了数据包的内容，内容包含了起始位、主体数据、校验位及停止位，双方需要约定一致的数据包格式才能正常收发数据的有关规范。在串口通信中，常用的协议包括RS-232、RS-422和RS-485。

其中RS-232标准接口（又称EIA RS-232）是常用的串行通信接口标准之一，它是由美国电子工业协会(EIA)联合贝尔系统公司、调制解调器厂家及计算机终端生产厂家于1970年共同制定，其全名是“数据终端设备( DTE)和数据通信设备(DCE)之间串行二进制数据交换接口技术标准”。

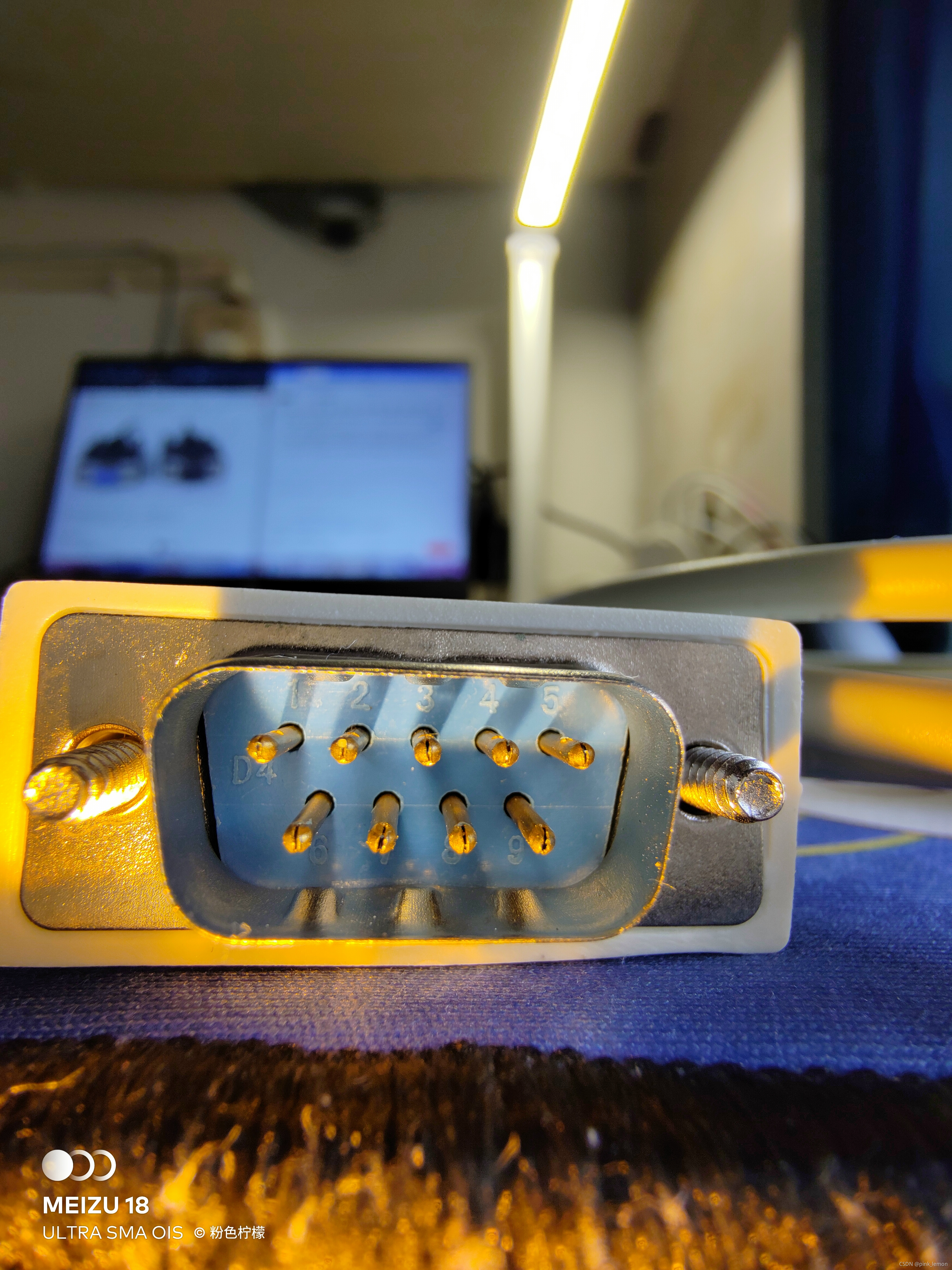

rs232（9针）接口

 RS-232总线规定了25条线，包含了两个信号通道，即第一通道（称为主通道）和第二通道（称为副通道）。利用RS- 232总线可以实现全双工通信，通常使用的是主通道，而副通道使用较少。在一般应用中，使用3条～9条信号线就可以实现全双工通信，采用三条信号线（接收线、发送线和信号地）能实现简单的全双工通信过程。

RS-232规定的标准传送速率有50b/s、75b/s、110b/s、150b/s、300b/s、600b/s、1200b/s、2400b/s、4800b/s、9600b/s、19200b/s，可以灵活地适应不同速率的设备。对于慢速外设，可以选择较低的传送速率：反之，可以选择较高的传送速率。

规定逻辑“1”的电平为-5V~-15 V，逻辑“0”的电平为+5 V～+15 V。选用该电气标准的目的在于提高抗干扰能力，增大通信距离。RS -232的噪声容限为2V，接收器将能识别高至+3V的信号作为逻辑“0”，将低到-3 V的信号作为逻辑“1”。

由于RS -232采用串行传送方式，并且将微机的TTL电平转换为RS-232C电平，其传送距离一般可达30 m。若采用光电隔离20 mA的电流环进行传送，其传送距离可以达到1000 m。另外，如果在RS-232总线接口再加上Modem，通过有线、无线或光纤进行传送，其传输距离可以更远。

RS - 232接口的一种连接器是D13 - 25的25芯插头座，通常情况下插头在DCE端，插座在DTE端。

串口接头有两种，一种是9针串口（简称DB-9），一种是25针串口（简称DB-25）。每种接头都有公头和母头之分。在开发中经常使用到DB9串行接口,以DB9为例，下图分别为公头和母头

公头

母头

 图中我们能够看到每个引脚的编号，下面是各个引脚的说明

1 、DCD（ Data Carrier Detect） :载波检测。主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。
2 、RXD（Receive(rx) Data）:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入（电脑的2接MAX232的RS232端TOUT（如PIN7))。
3 、TXD（Transmit(tx) Data）:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。
4 、DTR（ Data Terminal Ready ）:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。
5 、GND（Ground）:逻辑地。
6 、DSR（data set ready）:数据设置就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。
7 、RTS（Request To Send）:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。
8 、CTS（Clear to send）: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。
9 、RI （ Ring Indicator）: Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定。

二、TTL电平

TTL是Transistor-Transistor Logic，即晶体管-晶体管逻辑的简称，它是计算机处理器控制的设备内部各部分之间通信的标准技术。TTL电平信号应用广泛，是因为其数据表示采用二进制规定，+5V等价于逻辑”1”，0V等价于逻辑”0”。
数字电路中，由TTL电子元器件组成电路的电平是个电压范围，规定：
输出高电平>=2.4V，输出低电平<=0.4V；
输入高电平>=2.0V，输入低电平<=0.8V。

三、RS232电平

在TXD和RXD数据线上：
　　（1）逻辑1为-3~-15V的电压
　　（2）逻辑0为3~15V的电压
在RTS、CTS、DSR、DTR和DCD等控制线上：
　　（1）信号有效（ON状态）为3~15V的电压
　　（2）信号无效（OFF状态）为-3~-15V的电压
这是由通信协议RS-232规定的。
RS-232：标准串口，最常用的一种串行通讯接口。有三种类型(A,B和C)，它们分别采用不同的电压来表示on和off。最被广泛使用的是RS-232C，它将mark(on)比特的电压定义为-3V到-12V之间，而将space(off)的电压定义到+3V到+12V之间。传送距离最大为约15米，最高速率为20kb/s。RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。所以RS-232适合本地设备之间的通信。

四、USB/TTL转232"模块（以CH340芯片模块为例）的原理

图中也是USB转3线制RS232串口，只是输出RS232信号的电平幅度略低。CH340的R232引脚为高电平，启用了辅助RS232功能，只需外加二极管、三极管、电阻和电容就可代替7.2.节中专用的电平转换电路U5，所以硬件成本更低。
