在实验中设置LED灯的导通电压为1.2V，打开仿真开关后，LED亮起但三极管未导通，电压表和电流探针显示出数值。当按下按键，三极管开始导通，导致LED灯熄灭。

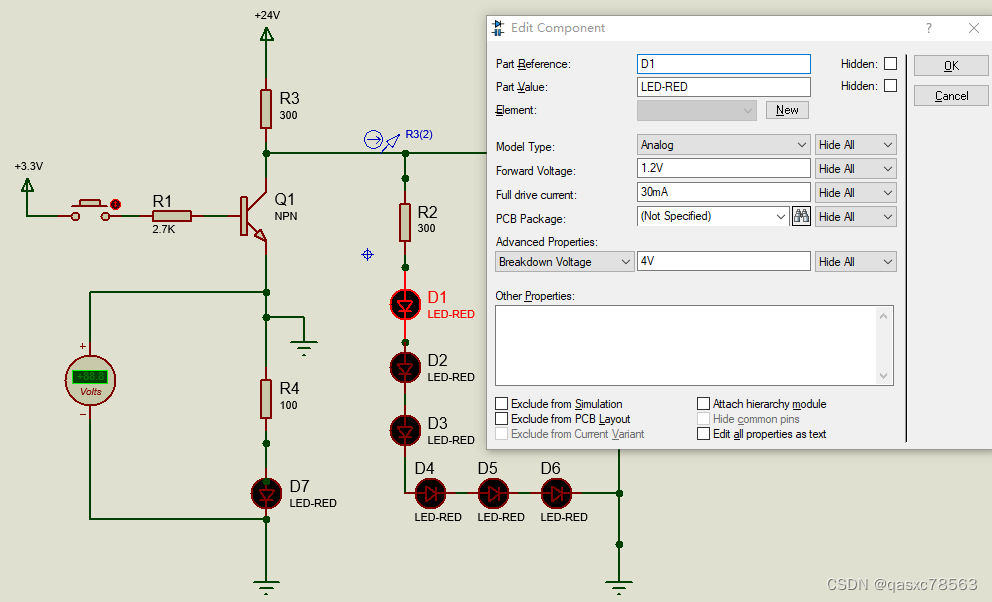

实验里设置LED灯的导通电压为1.2V
在这里插入图片描述

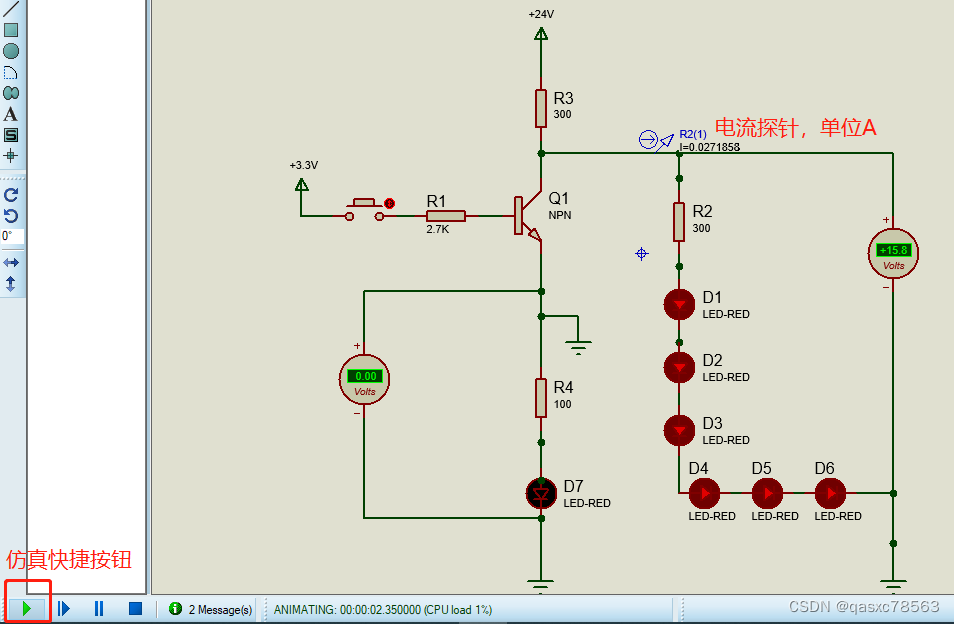

打开仿真开关后可以看到，此时三极管不导通，LED灯亮了，并且电压表和电流探针有数值显示
在这里插入图片描述

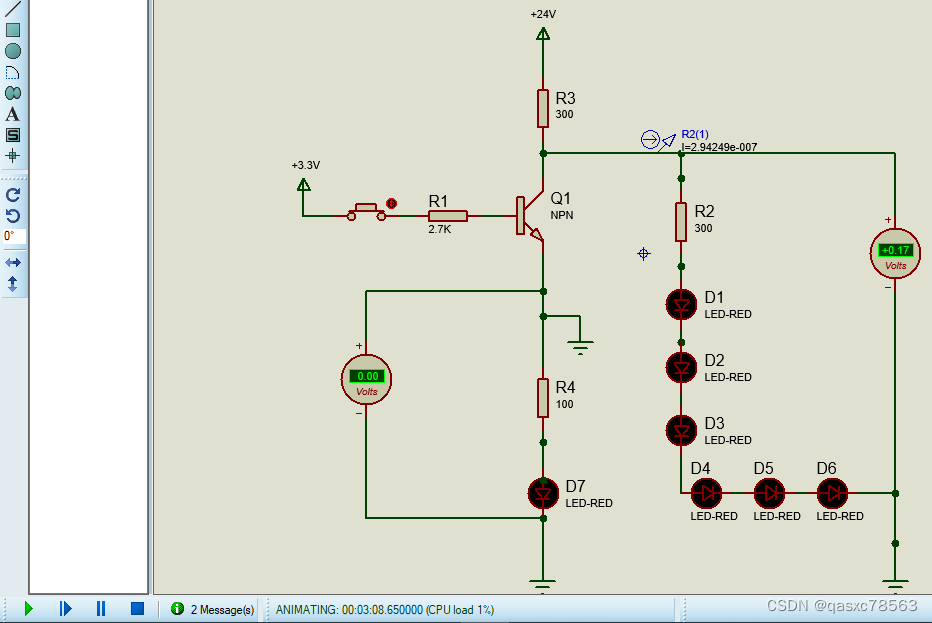

按下按键，三级管导通，LED灯灭
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
