名称	参数	备注
输入电源	DC 9-12V	DC 5.5x2.1mm
通信接口	网口
JTAG接口	JTAG 10PIN	2x5(2.54mm)
JTAG速度	最高53Mb/s
支持设备	7系及以上FPGA和SoC

2.2 硬件参数

名称	数量	备注
DC电源输入接口	1
开关	1
千兆网口	2
JTAG	4
主机尺寸	104x74x22mm
主机重量	100g
工作温度	0-50℃(推荐)
功率	<3W

2.3 JTAG接口定义

引脚	功能	引脚	功能
1	TCK	2	GND
3	TDO	4	VCC
5	TMS	6	NC
7	NC	8	NC
9	TDI	10	GND

2.4 JTAG转接板

支持多种转接板，如

2x5 转1x6(2.54mm)

2x5 转2x7(2.0mm)

3 使用说明

3.1 前期准备

SZ901使用的是网络接口，因此要设置设备IP地址。设备的默认IP为192.168.100.234。

用户需修改本地电脑IP，可以配置或修改主机参数，如IP地址，下载速度以及使用模式等！

注意事项：

局域网内主机IP不能和其它网络设备冲突。
可以使用IPScaner，Advanced IP Scanner等软件查看网络设备
单下载器时，不区分网口，但不允许同时连接双网口

3.2 配置软件介

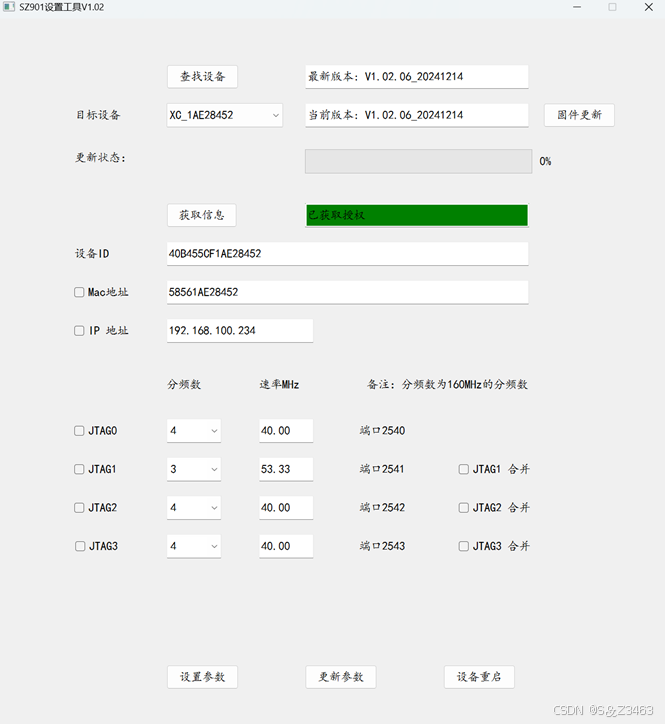

软件界面

参数设置按钮

查找设备：查询网络中是否存在设备，不要求IP地址同网段
固件更新：更新设备固件
获取信息：获取设备参数信息
设置参数：设置修改的各项参数
更新参数：更新修改参数，保存到内部存储器。
设备重启：设备重启，一般用于更新完固件，无需断电重启

可配置参数：

MAC地址：设备MAC地址，根据设备IP生成，可修改
IP地址：设备IP地址
JTAG0-3 ：JTAG速率设置
JTAG1-3合并：JTAG合并功能

3.3 配置方法

注意：连接多个下载器时，配置时，目标设备应选择对应下载器

3.3.1 MAC，IP配置步骤

勾选MAC或IP前方方框，
修改对应内容
点击设置->更新参数，查找设备->获取信息
查看是否更新完成

3.3.2 JTAG速度配置步骤

JTAG速度设置，可以选择单路或者多路

勾选要修改JTAGx
选择分频数，显示设置速率

点击设置->更新参数，查找设备->获取信息
查看是否更新完成

3.3.3 JTAG合并

JTAG 合并功能是将相邻端口号合并，硬件分开连接，但Vivado能同时显示FPGA设备。

JTAG合并支持相邻两个端口合并，支持2组，3组，4组合并。

合并原则：

合并端口号必须相邻
合并端口号以最小端口号为主
合并端口，硬件必须连接FPGA
合并端口，速度应低于10M

设置方式：

设置主JTAG端口号速度，小于10M，这和外部JTAG线长度有关

勾选要合并所有JTAGx

点击设置->更新参数，查找设备->获取信息
查看是否更新完成

3.3.4 固件更新

查看软件最新版本和当前版本是否一致，如有新版本，可以选择固件更新

点击固件更新
选择固件
确定，等待更新完毕
设备重启

4 特别功能

SZ901包含多个特别功能，包含端口合并，设备串联，远程调试，专用程序固化软件等

4.1 端口合并

在常规多FPGA设计中，FPGA支持菊花链模式！

菊花链:是一种将多个 FPGA芯片串联连接的技术，用于简化配置、编程和调试过程。它通过 JTAG接口将多个 FPGA 芯片连接在一起，形成一个串行菊花链结构！

端口合并功能，即在外部FPGA没有使用菊花链设计时，通过下载器将JTAG合并，模拟硬件菊花链结构。由于外部排线长度远高于PCB内部设计长度，速度达不到高速JTAG效果

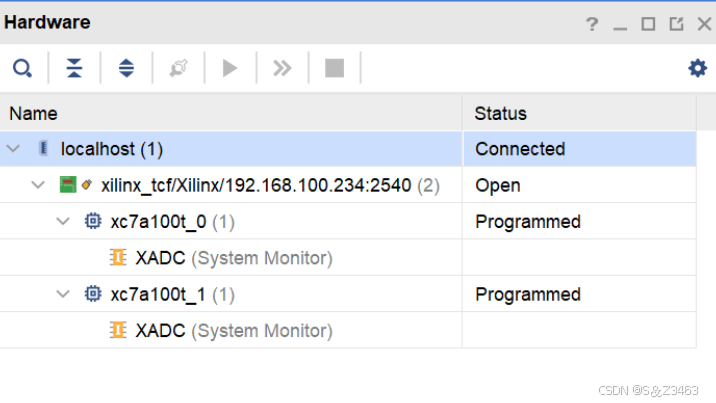

下载器合并效果如下：

此模式下，vivado可以同时下载，查看或观测不同板卡ila信号。避免打开多个Vivado软件，最多支持同时4组FPGA设备！

4.2 下载器串联

下载器串联模式，是将多个下载器进行串联，适用于多FPGA设备模式。每个下载器支持4组JTAG，通过串联模式，将有限扩展多组板卡调试。扩展数量与网络带宽和JTAG速率有关

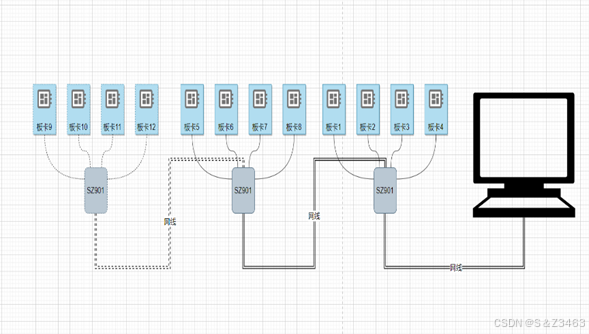

示例方式

此模式将减少走线长度，减少连接PC线路。

注意：此模式下载器IP地址不能相同！

4.3 远程调试

下载器使用的通信接口为网口，因此下载器理论支持FPGA板卡远程调试功能。

SZ901下载器无服务器端，因此只支持点对点远程方式。

使用此模式时，与常规使用方式类似，只是IP地址设置不同，详细参考后续章节介绍

此模式有以下限定条件

下载器和板卡在同一地方
下载器连接互联网，且有公网IP(IPv4),路由器并做好端口转发设置
网络延时在70ms以内，越小越好

4.4 专属程序固化软件

SZ901下载器提供程序固化专属软件，该软件有以下特点

支持国产flash，如兆易创新
支持vivado非列表flash
一键烧写，操作简单，无需进行通过vivado flash选择
烧写速度快，相比常规方式，最高能减少3/4以上烧写固化时间

烧写界面如下

使用方式

设置好vivado软件版本及烧写板卡对应端口号
放置bin文件到相关路径
选择输入FPGA类型代表序号
回车，等待烧写

详细使参考使用说明！

5 下载器常规连接场景

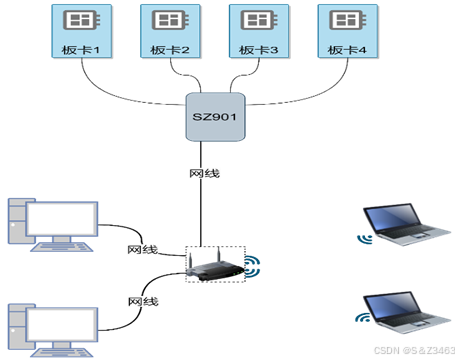

方式1

有线/无线连接混合

方式2

同一设备，打开4组Vivado

方式3

JTAG合并模式，一组Vivado打开4组FPGA设备

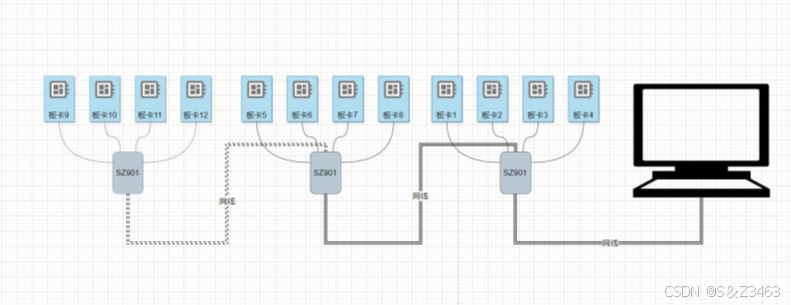

方式4

多下载器串联模式，同时调试多台设备，受限于千兆网络带宽，理论同时连接调试20+设备板卡

方式5

远程调试，通过互联网远程连接，理论支持上述局域网方式，但受限网络延迟，可能无法全部满足！

6 Vivado 连接

此下载器与常规usb下载器稍有不同，下面介绍操作步骤

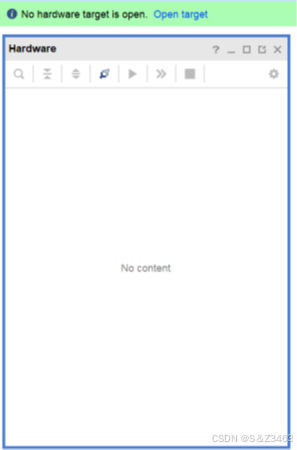

打开Vivado硬件管理界面（Open HwadwareManager）

方法1

open target -> Auto Connect或状态栏图标

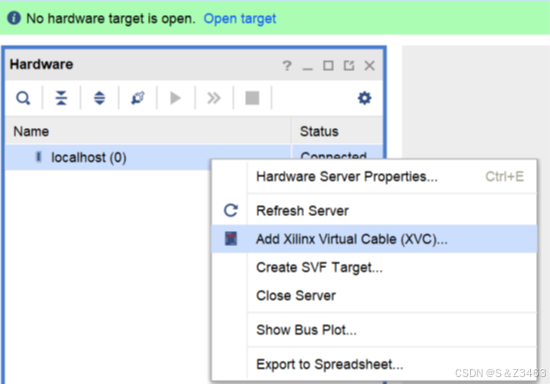

右键localhost，选择Add Xilinx Virtual Cabe(XVC)

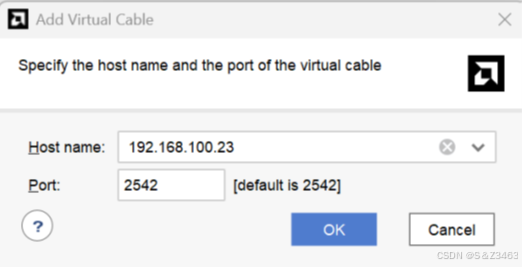

设置设备IP地址及JTAG通道对应端口号并确认

远程模式时此处设置公网IP

端口号设置可以为2540，2541，2542，2543

分别对应硬件JTAG 0，1，2，3

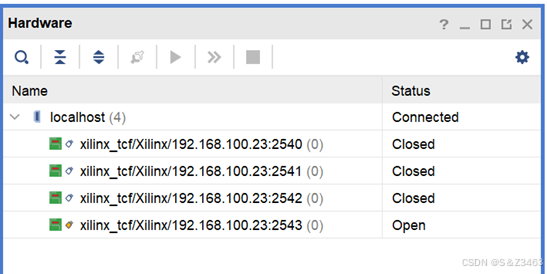

重复2,3步骤，修改不同端口号,可以打开其它JTAG端口

常规模式，同一vivado 仅支持一个FPGA连接，可进行连接切换

方法2

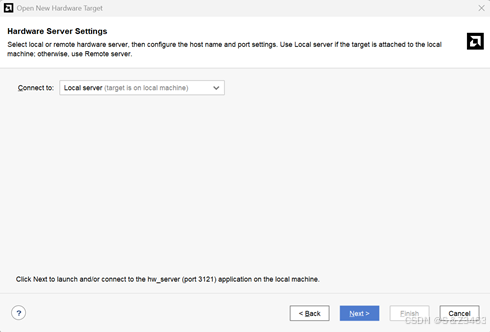

open target -> Open new target

2，next

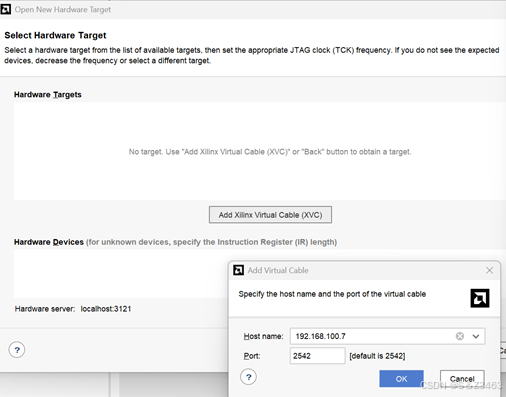

3，Next->Add XVC

端口号设置可以为2540，2541，2542，2543

分别对应硬件JTAG 0，1，2，3

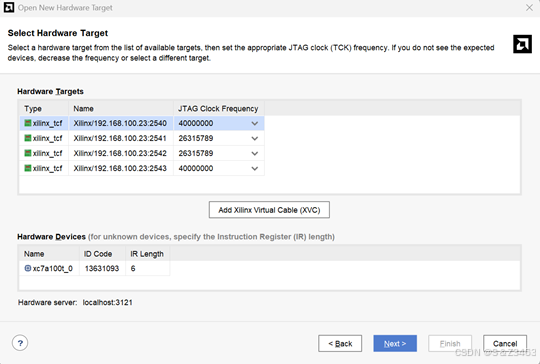

4，配置IP地址及端口号，重复此步骤，可打开多组JTAG

注意：

此步骤可以查看JTAG时钟速率

此步骤如正常连接FPGA，则无法进行下一步操作

5，Next ->Finish

7 注意事项

常规模式，同一Vivado软件仅支持一个端口，可切换使用
同一PC，可以打开多个Vivado，每个Vidado打开一个端口
多台PC调试时，单一PC避免连接未使用端口，以免干扰其它设备
若出现某一PC无法连接情况，已连接此端口PC需close server，直接关闭软件可能无法后台关闭
如果设备所在网络出现相同IP地址的其它设备，可能出现设备不可用
如果下载过程出现错误，需降低端口JTAG速率或缩短排线
排线越短，支持速率越高。

8 配件

标配：

DC12V电源*1

主机*1

配置软件*1

烧写固化软件*1

选配:

转接板(1X6 间距2.54mm)

转接板(2X7 间距2.00mm)
