用USB转TTL串口测试ESP8266-01 WIFI 模块

ESP8266-01 WiFi模块。

通过AT指令在局域网下与 TCP 服务器进行简单通信。

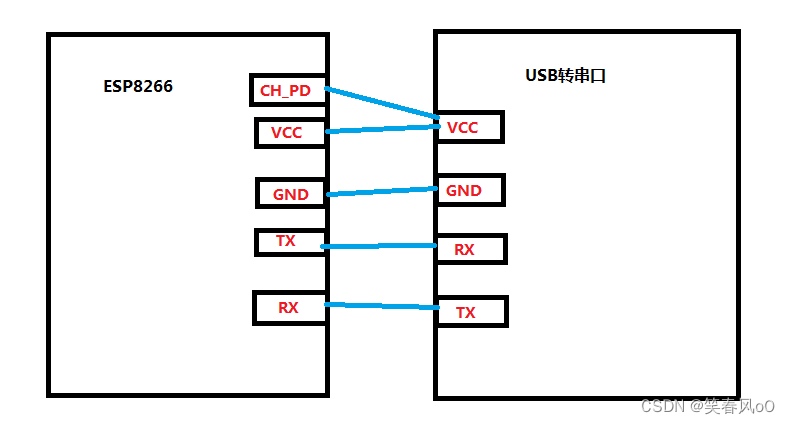

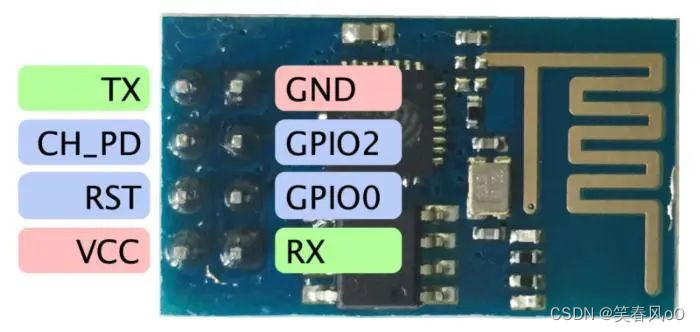

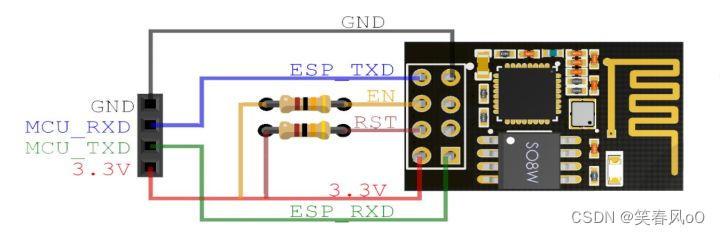

ESP8266 通过 USB 转 TTL 与电脑相互连接。需要连接的引脚有：URXD,UTXD,GND,VCC,CH_PD，连接如下：

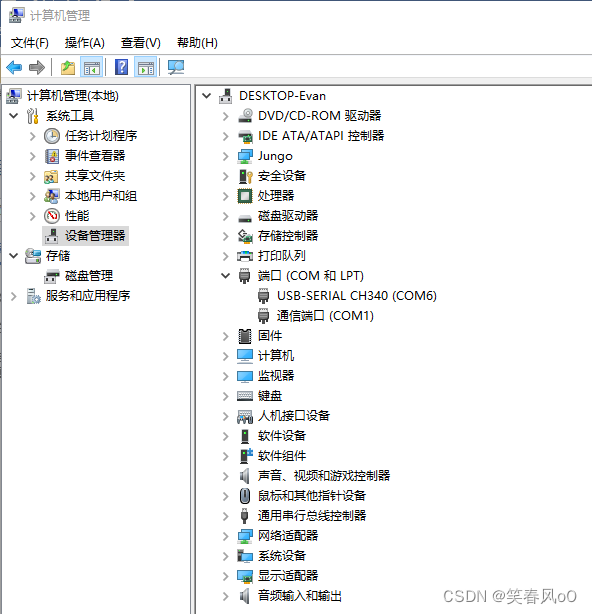

电脑的串口驱动（COM6）:

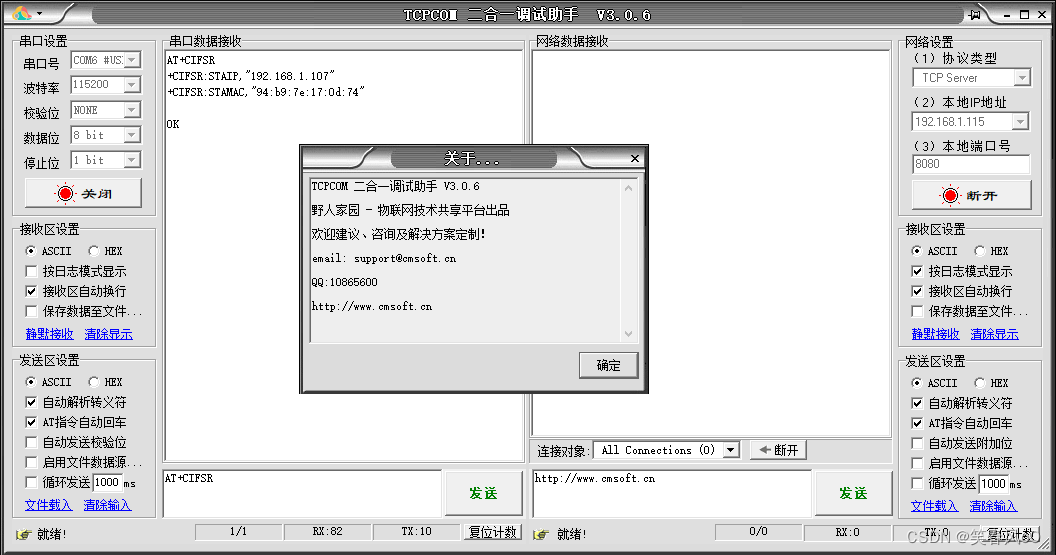

连接好之后，打开串口软件和网络调试助手，可以使用二合一软件：

波特率：115200.



测试AT指令：

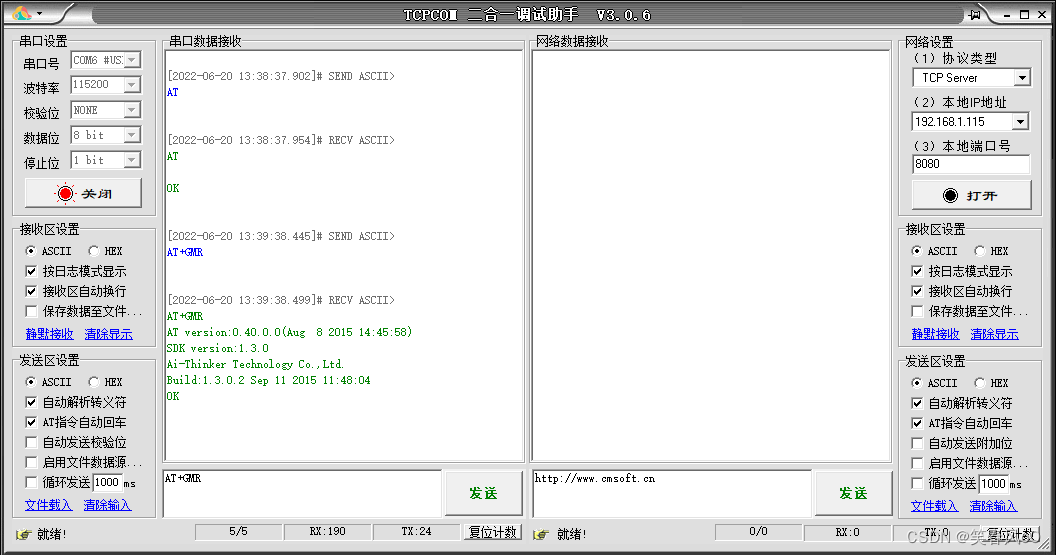

测试AT启动并查询版本信息。

AT    # 测试 AT 启动

AT+GMR   # 查看版本信息

AT+RST



模块有三种WiFi工作模式：

1、STA（Station）终端站点（可以连接到WIFI上，可以看成一个手机）

2、AP（Access Point） 热点模式，模块相当于一个手机热点（手机等设备可以连接它，但是它不能连接其他的WIFI）

3、AP+STA  以上两种模式的结合（可以连接别的WIFI，也可以让其他设备连接自己；好比一台电脑，自己连着WIFI上网， 同时可以开个WIFI让小伙伴也可以上网）



连接到路由器：

这里用于测试的路由器名称和密码为ssid=“C311”, password=“98037803”

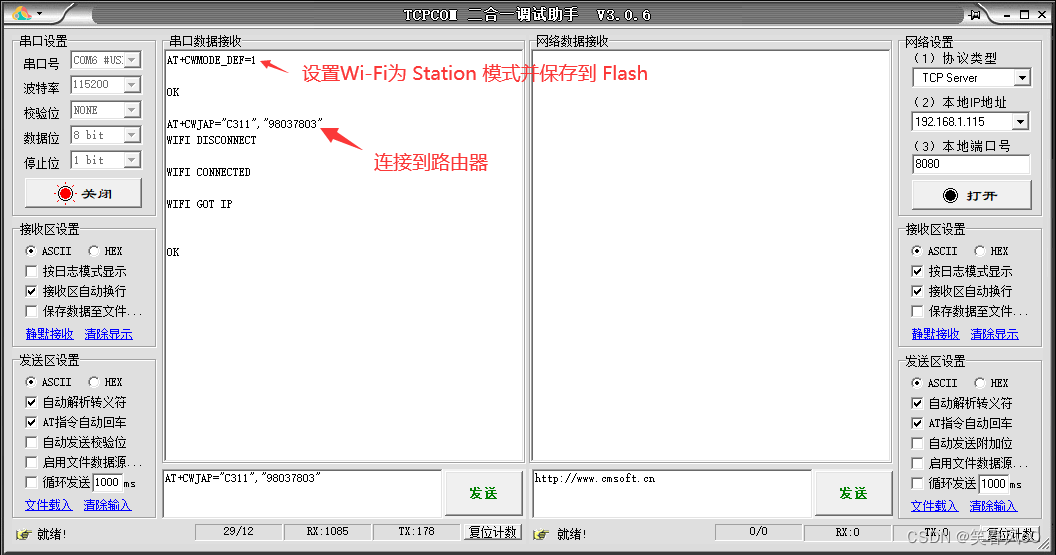

AT+CWMODE_DEF=1  # 设置Wi-Fi为 Station 模式并保存到 Flash。 2 为 AP 模式

AT+CWJAP=“ssid”,”password” # 连接到路由器，连接网络 若加上 _DEF 则写入 Flash，下次开机自动连接

AT+CWJAP="C311","98037803"



查询模块IP：

AT+CIFSR 响应:192.168.1.107，网卡地址

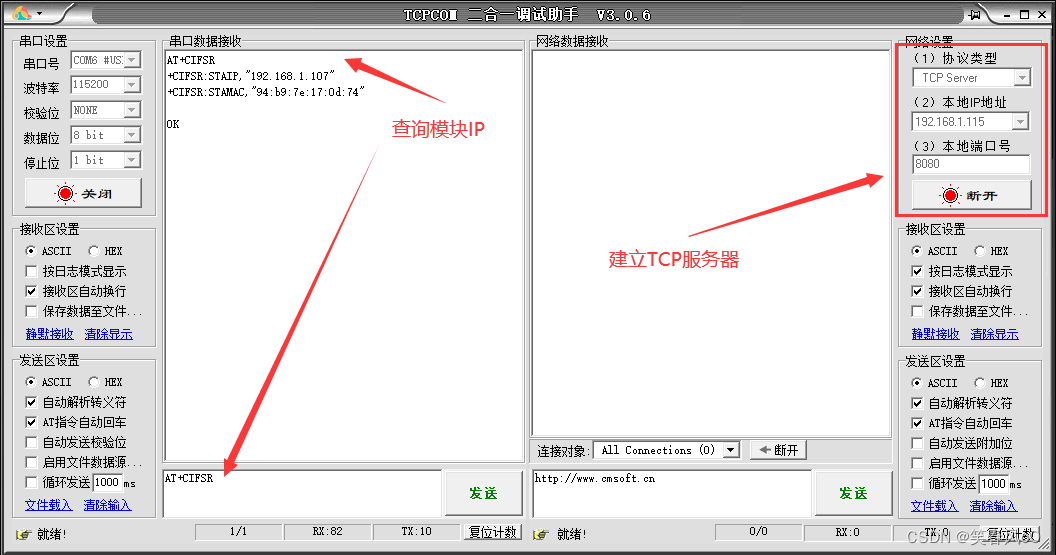

建立虚拟服务器：

TCP服务器设置一个测试端口号（8080），并开始监听。



模块连接到服务器：

（目前是局域网模拟，实际工作时，换成服务器IP和端口）

使用AT+CIPSTART建立TCP连接，UDP 传输或 SSL 连接：

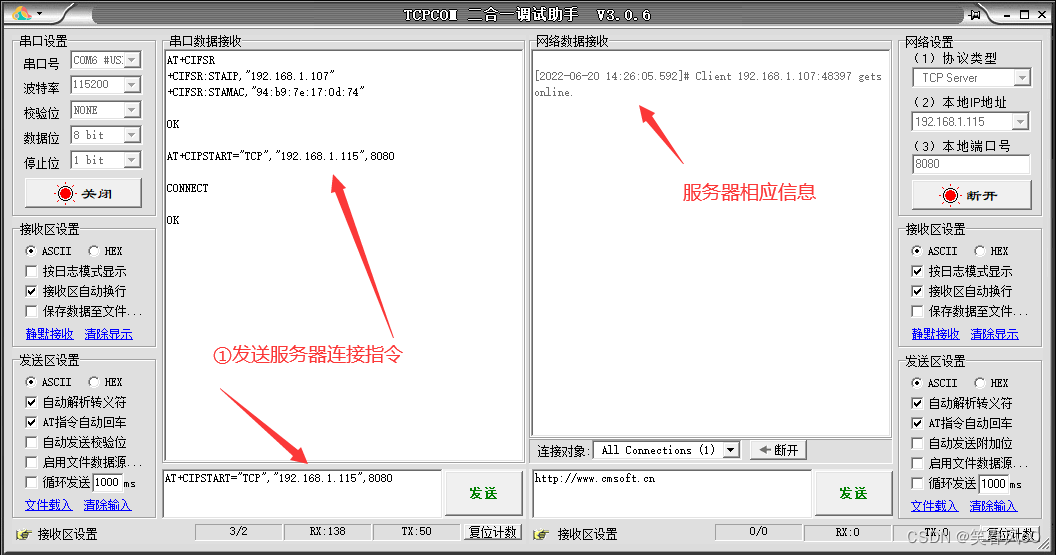

AT+CIPSTART=”TCP”,”192.168.1.115”,8080  # 连接 TCP 服务器



开启透传模式：

AT+CIPMODE=1     响应：OK

开始透传：

AT+CIPSEND   响应：OK

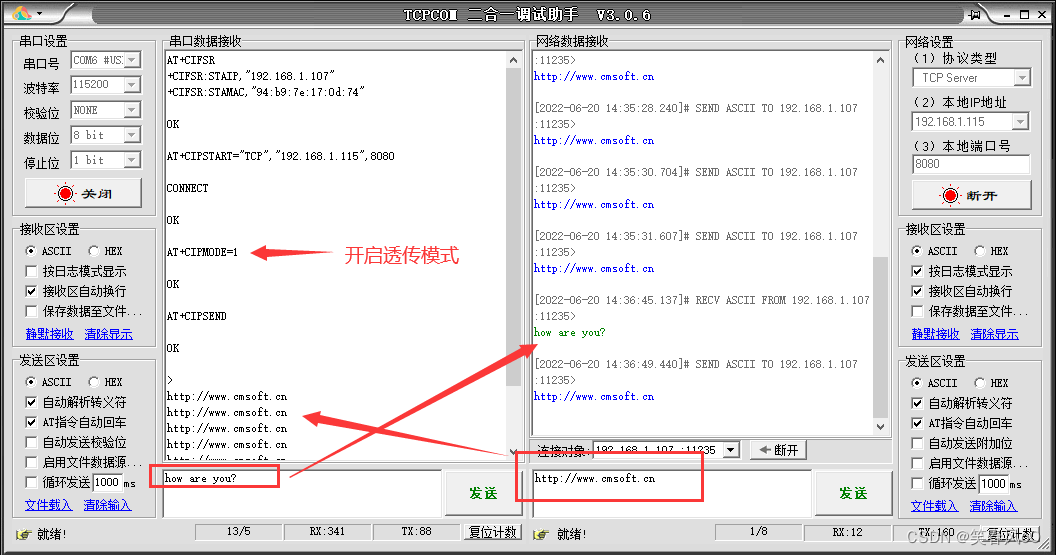

现在就可以相互发数据了，如下图所示：

退出透传模式：

（透传模式下，所有AT指令都没有响应，指令也当做数据发送到服务器了）

在透传模式中，若识别到单独的一包数据“+++”（不要发送新行），则退出透传模式。如下图所示：









AT指令表：

指令	描述
AT	测试 AT 启动
AT+RST	重启模块
AT+GMR	查看版本信息
AT+GSLP	进⼊入 Deep-sleep 模式
ATE	开关回显功能
AT+RESTORE	恢复出⼚厂设置
AT+UART	UART  配置，[@deprecated]不建议使⽤用
AT+UART_CUR	UART 当前临时配置
AT+UART_DEF	UART 默认配置，保存到 Flash
AT+SLEEP	设置 sleep 模式
AT+WAKEUPGPIO	设置 GPIO 唤醒 Light-sleep 模式
AT+RFPOWER	设置 RF TX Power 上限
AT+RFVDD	根据 VDD33 设置 RF TX Power
AT+RFAUTOTRACE	设置 RF 频偏跟踪
AT+SYSRAM	查询系统当前剩余内存
AT+SYSADC	查询 ADC 值
AT+SYSIOSETCFG	设置 IO ⼯工作模式
AT+SYSIOGETCFG	查询 IO ⼯工作模式
AT+SYSGPIODIR	设置 GPIO ⼯工作为输⼊入或输出
AT+SYSGPIOWRITE	设置 GPIO 的输出电平
AT+SYSGPIOREAD	读取 GPIO 的电平状态



基础 Wi-Fi 功能 AT 指令一览表：

指令	说明
AT+CWMODE	设置 Wi-Fi 模式 (STA/AP/STA+AP)，[@deprecated]不建议使⽤用
AT+CWMODE_CUR	设置 Wi-Fi 模式 (STA/AP/STA+AP)，不保存到 Flash
AT+CWMODE_DEF	设置 Wi-Fi 模式 (STA/AP/STA+AP)，保存到 Flash
AT+CWJAP	连接 AP,  [@deprecated] 不建议使⽤用
AT+CWJAP_CUR	连接 AP，不保存到 Flash
AT+CWJAP_DEF	连接 AP，保存到 Flash
AT+CWLAPOPT	设置 AT+CWLAP 指令扫描结果的属性
AT+CWLAP	扫描附近的 AP 信息
AT+CWQAP	与 AP 断开连接
AT+CWSAP	设置 ESP8266 SoftAP 配置，[@deprecated]不建议使⽤用
AT+CWSAP_CUR	设置 ESP8266 SoftAP 配置，不保存到 Flash
AT+CWSAP_DEF	设置 ESP8266 SoftAP 配置，保存到 Flash
AT+CWLIF	获取连接到 ESP8266 SoftAP 的 station 的信息
AT+CWDHCP	设置   DHCP，[@deprecated]不建议使⽤用
AT+CWDHCP_CUR	设置 DHCP，不保存到 Flash
AT+CWDHCP_DEF	设置 DHCP，保存到 Flash
AT+CWDHCPS_CUR	设置 ESP8266 SoftAP DHCP 分配的 IP 范围，不保存到 Flash
AT+CWDHCPS_DEF	设置 ESP8266 SoftAP DHCP 分配的 IP 范围，保存到 Flash
AT+CWAUTOCONN	设置上电时是否⾃自动连接  AP
AT+CIPSTAMAC	设置 ESP8266 Station 的 MAC 地址，[@deprecated]不建议使⽤用
AT+CIPSTAMAC_CUR	设置 ESP8266 Station 的 MAC 地址，不保存到 Flash
AT+CIPSTAMAC_DEF	设置 ESP8266 Station 的 MAC 地址，保存到 Flash
AT+CIPAPMAC	设置 ESP8266 SoftAP 的 MAC 地址，[@deprecated]不建议使⽤用
AT+CIPAPMAC_CUR	设置 ESP8266 SoftAP 的 MAC 地址，不保存到 Flash
AT+CIPAPMAC_DEF	设置 ESP8266 SoftAP 的 MAC 地址，保存到 Flash
AT+CIPSTA	设置 ESP8266 Station 的 IP 地址，[@deprecated]不建议使⽤用
AT+CIPSTA_CUR	设置 ESP8266 Station 的 IP 地址，不保存到 Flash
AT+CIPSTA_DEF	设置 ESP8266 Station 的 IP 地址，保存到 Flash
AT+CIPAP	设置 ESP8266 SoftAP 的 IP 地址，[@deprecated]不建议使⽤用
AT+CIPAP_CUR	设置 ESP8266 SoftAP 的 IP 地址，不保存到 Flash
AT+CIPAP_DEF	设置 ESP8266 SoftAP 的 IP 地址，保存到 Flash
AT+CWSTARTSMART	开始 SmartConfig
AT+CWSTOPSMART	停⽌止 SmartConfig
AT+CWSTARTDISCOVER	开启可被局域⽹网内的微信探测的模式
AT+CWSTOPDISCOVER	关闭可被局域⽹网内的微信探测的模式
AT+WPS	设置 WPS 功能
AT+MDNS	设置 MDNS 功能
AT+CWHOSTNAME	设置 ESP8266 Station 的主机名称
