如何设计出结构清晰布局漂亮的SWC结构图

已于 2023-09-04 17:14:23 修改
阅读量936 收藏 1
点赞数 2
分类专栏： Classic AUTOSAR精讲 文章标签： SWC设计 VectorDeveloper
于 2023-05-04 13:30:21 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qgccdd061313/article/details/130484950
版权
本文介绍了如何使用Vector Developer工具优化AUTOSAR的Service Worker Component (SWC)结构图，强调了清晰布局的重要性。通过详细讲解Auto-Layout Delegation Ports、Sorts Ports等布局工具，展示了从混乱到有序的结构调整过程，帮助开发者实现美观且高效的SWC设计。
摘要由CSDN通过智能技术生成

我们都知道AUTOSAR的设计理念是自顶向下的设计，并且现在使用的很多AUTOSAR工具链对于SWC的设计都支持模型设计，以Vector Developer工具为例，假设我们不调整Composition，其结构图显示将会比较乱，比如如下这个样子，结构图中ports关系不清晰，位置重叠，布局不够清晰，有些朋友开发的SWC结构图不调整，ports位置乱成一团，每次打开工程，严重影响到了本人对于美的追求理念，作为一个技术从业者，要追求简单，高效的工作方式，但一定不能离开美的理念。

未调整的Composition结构图

image-20220621111533920

那我们如何将这个结构图调整的清晰美观呢？其实工具里提供了很多port布局操作的工具。

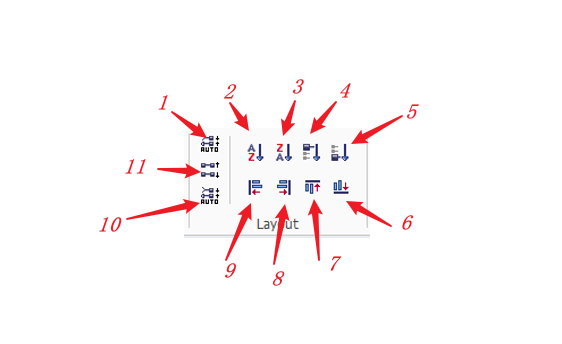

Developer中Layout工具介绍

image-20220621101027278
