AUTOSAR CAN主动与被动唤醒分析

主动唤醒与被动唤醒

主动唤醒是当ECU上电并检测到本地唤醒源（比如RTC定时唤醒、KL15硬线唤醒）触发，则应用层调用网络请求接口，ECU启动网络通信；

被动唤醒是当ECU上电并接收到网络管理报文，则ECU启动网络通信。

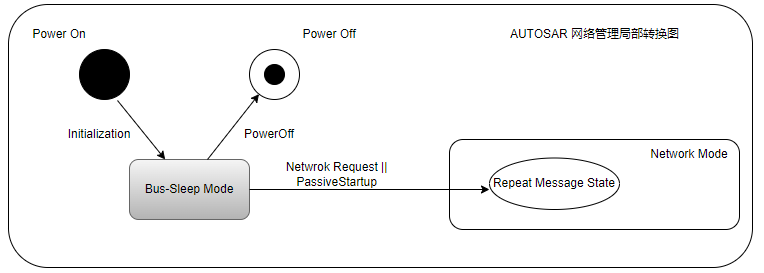

从AUTOSAR网络管理的状态迁移图中，也就是状态从Bus-Sleep Mode切换到Network Mode的Repeat Message State的触发源不一样，主动唤醒是本地调用网络请求接口触发迁移，被动唤醒是接收到网络管理报文触发迁移。

image-20230914094257758

主动唤醒

在AUTOSAR软件中，当应用检测到主动唤醒源后，可以调用EcuM_SetWakeupEvent来发送Wakeup Event，然后根据需求验证唤醒源，验证成功调用EcuM_ValidateWakeupEvent，EcuM_ValidateWakeupEvent调用ComM_EcuM_WakeupIndication最终会通知N
