《云计算网络技术与应用》实训9-1：构建OVS虚拟网络

已于 2024-11-07 10:31:28 修改
阅读量2.2k 收藏 20
点赞数 22
文章标签： 云计算 网络 centos
于 2024-04-06 22:06:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qi837848914/article/details/137433701
版权

文章目录

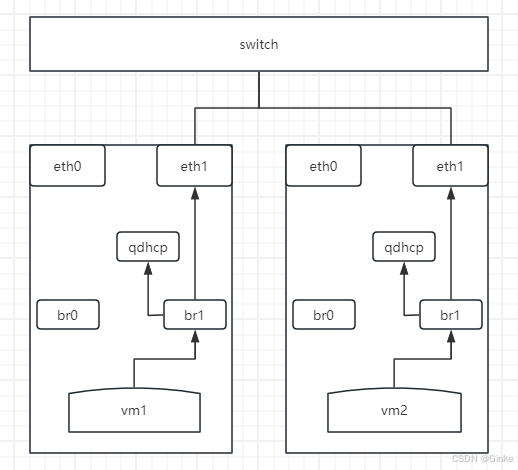

构建OVS虚拟网络

在这里插入图片描述

实验前准备：编辑虚拟机网络配置，使VMnet8处在192.168.100.0网段，VMnet1处在192.168.1.0网段。
在实训5-1：OpenvSwitch环境安装及常用操作练习基础上，完成本次实验，构建OVS虚拟网络，使不同主机下的KVM虚拟机VM1和VM2之间可以相互连接。

1. 使用VMware再安装一个CentOS 7虚拟机，命名为OVS2，安装时需添加多一张网卡，该网卡为自定义-VMnet1.并且记得开启CPU虚拟化。
2. 安装完虚拟机后，进入虚拟机，修改网络配置（onboot改为yes）并重启网络服务，查看相应IP地址，并使用远程连接软件进行连接。
3. 默认镜像yum源，配置教程详见：[https://blog.csdn.net/qi837848914/article/details/137104020]。
4. 配置package yum源，参考上一个教程。
5. OVS1和OVS2都新建两个网桥，br0和br1,并分别把ens34嫁接到br0上（根据上个实训知识）。

OVS1网络配置

6. 编辑OVS1的ens34网卡配置文件（/etc/sysconfig/network-scripts 目录下ifcfg-ens34），内容如下：

在这里插入图片描述

7. 复制OVS1的ens34网卡配置文件为“ifcfg-br0”，打开编辑内容如下：

在这里插入图片描述

重启网络

OVS2网络配置

8. 编辑OVS2的ens34网卡配置文件（/etc/sysconfig/network-scripts 目录下ifcfg-ens34），内容如下：

在这里插入图片描述

9. 复制OVS2的ens34网卡配置文件为“ifcfg-br0”，打开编辑内容如下：

在这里插入图片描述

10. 在主机OVS1和OVS2上分别安装KVM虚拟化工具
yum install dnsmasq qemu-kvm libvirt -y

查看是否安装好

lsmod |grep kvm
11. 在主机OVS1和OVS2上分别安装net-tools工具
yum install net-tools -y

OVS1上创建虚拟机

12. 在主机OVS1上创建绑定网桥的脚本文件
vi /root/ovs-ifup

编辑如下：
在这里插入图片描述

赋予执行权限

chmod +x ovs-ifup
13. 添加DHCP网口到网桥，并且分配IP
ovs-vsctl add-port br0 qdhcp

ovs-vsctl set interface qdhcp type=internal

ifconfig qdhcp 192.168.3.2 up
14. 启动DHCP服务，查看Dnsmasq进程
/usr/sbin/dnsmasq --strict-order --bind-interfaces --interface=qdhcp --except-interface=lo --pid-file=/var/run/qdhcp.pid --leasefile-ro --dhcp-range=192.168.3.200,192.168.3.210,255.255.255.0,12h --conf-file=
关于Dnsmasq相关知识，请参见dnsmasq详解以及在openstack和容器中的使用。

查看Dnsmasq进程

ps aux |grep dnsmasq
15. 清除防火墙规则
yum install -y iptables-services
iptables -F
iptables -X
iptables -Z
service iptables save
16. 创建名称为KVM1的虚拟机，并讲网卡桥接在网桥br0上
/usr/libexec/qemu-kvm -m 1024 -drive file=cirros-0.3.3-x86_64-disk.img,if=virtio -net nic,model=virtio -net nic,model=virtio -net tap,script=ovs-ifup -nographic -vnc :1  -name kvm2

OVS2上创建虚拟机

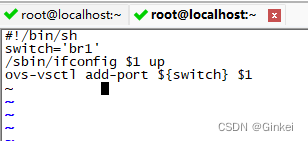

17. 在主机OVS2上创建绑定网桥的脚本文件
vi /root/ovs-ifup

编辑如下：
在这里插入图片描述

赋予执行权限

chmod +x ovs-ifup
18. 添加DHCP网口到网桥，并且分配IP
ovs-vsctl add-port br1 qdhcp

ovs-vsctl set interface qdhcp type=internal

ifconfig qdhcp 192.168.4.2 up

ovs-vsctl add-port br1 gre0 -- set interface gre0 type=gre options:remote_ip=192.168.1.129
ip route add 192.168.3.0/24 via 192.168.1.129 dev br0
19. 启动DHCP服务，查看Dnsmasq进程
/usr/sbin/dnsmasq --strict-order --bind-interfaces --interface=qdhcp --except-interface=lo --pid-file=/var/run/qdhcp.pid --leasefile-ro --dhcp-range=192.168.4.3,192.168.4.254,255.255.255.0,12h --conf-file=

查看Dnsmasq进程

ps aux |grep dnsmasq
20. 清除防火墙规则
yum install -y iptables-services
iptables -F
iptables -X
iptables -Z
service iptables save
21. 创建名称为KVM1的虚拟机，并讲网卡桥接在网桥br0上
/usr/libexec/qemu-kvm -m 1024 -drive file=cirros-0.3.3-x86_64-disk.img,if=virtio -net nic,model=virtio -net nic,model=virtio -net tap,script=ovs-ifup -nographic -vnc :2 -name kvm2

连通测试，尝试使用KVM1 ping KVM2

在KVM1中

ping 192.168.4.3 -c 4
