《云计算网络技术与应用》实训12-1：安装mininet

mininet安装

实验前准备：编辑虚拟机网络配置，使VMnet8处在192.168.10.0网段，VMnet1处在192.168.1.0网段。

1. 按6-1教程安装opendaylight控制器。

教程地址：ODL控制器安装

2. 按6-2教程安装RYU控制器。

教程地址：RYU控制器安装

3. 按5-1教程安装openvswitch虚拟交换机并开启服务。

教程地址：OVS虚拟交换机安装

4. 将老师所给mininet安装包及python-networkx安装包使用winSCP传送至电脑端。

5. 安装net-tools以及python-networkx。

yum install -y net-tools

使用本地安装方式安装python-networkx。

6. 安装mininet

# yum localinstall -y mininet-2.2.2-2.el7.x86_64.rpm

7. 安装完成后，使用命令建立拓扑，并链接opendaylight控制器

 mn --topo tree,depth=3,fanout=2 --switch ovsk --controller=remote,ip=192.168.10.**（这里填你的ODL控制器IP，一般为ODL控制器主机IP）,port=6633 --mac

8. 建立拓扑后，到opendaylight的web界面中查看拓扑，如下图所示。但刚刚建立拓扑时，只有交换机，不会显示主机，这是由链路发现协议(LLDP)来决定的，当主机发起流量时，相关主机才会在拓扑图中显示。而且该拓扑图不一定准确，仅供参考。

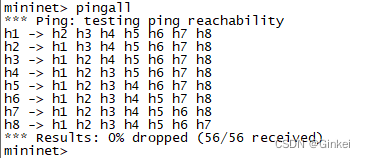

7. 在mininet中，试用pingall命令测试连通性，注意，此步骤可能会出现无法ping通情况，如无法ping通，需要按下一步骤的方式对拓扑中每个交换机进行转发配置。

8. 新开一个远程连接窗口，使用ofctl命令对交换机进行命令下发，如下图为对交换机S7的配置，按同样方式对S1 - S7分别配置，配置完成后即可全部ping通。
