使用openVPN建立小型企业内网VPN环境

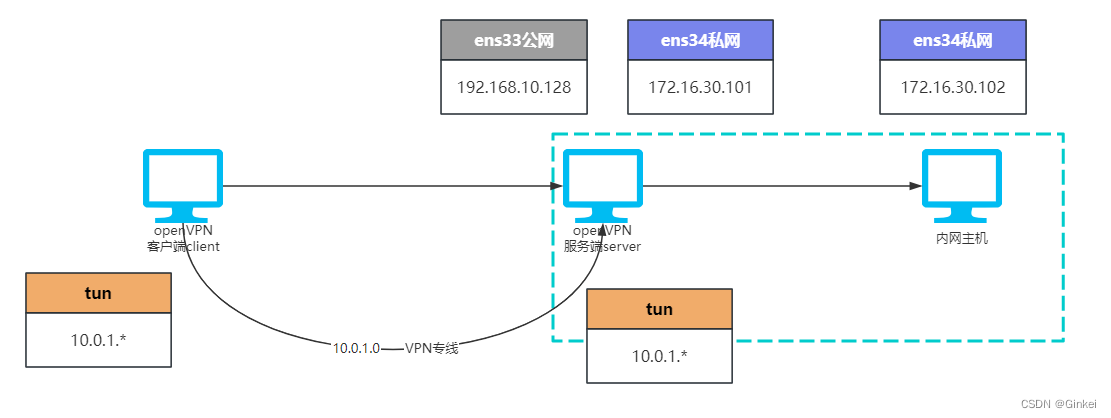

在这里插入图片描述

实验前准备：编辑虚拟机网络配置，使VMnet8处在192.168.10.0网段。

1. 使用VMware安装2个CentOS 7虚拟机，安装时记得都多添加一张网卡，第二张网卡设置为自定义vmnet1，第一台命名为“VPNserver”，第二台命名为“VPNclient”。
2. 安装完两台虚拟机后，进入虚拟机，修改网络配置（onboot改为yes）并重启网络服务，查看相应IP地址，并使用远程连接软件进行连接。

配置内网主机

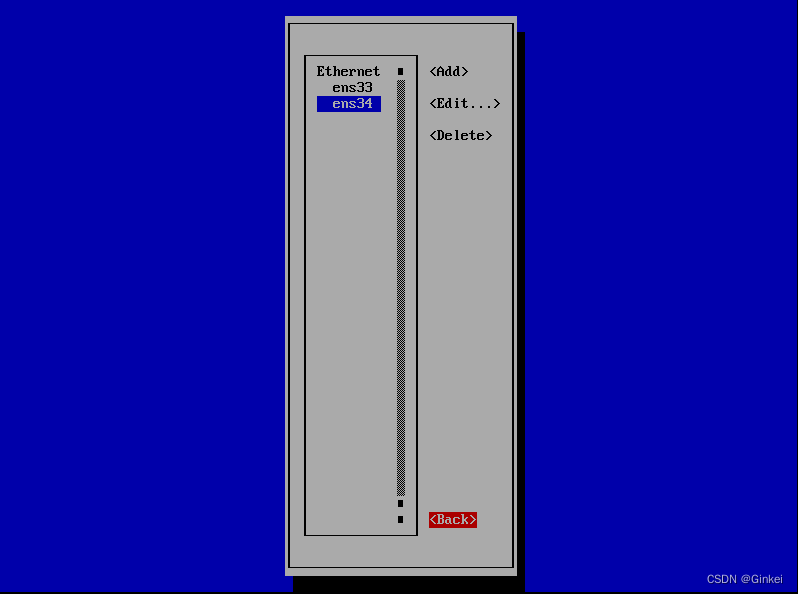

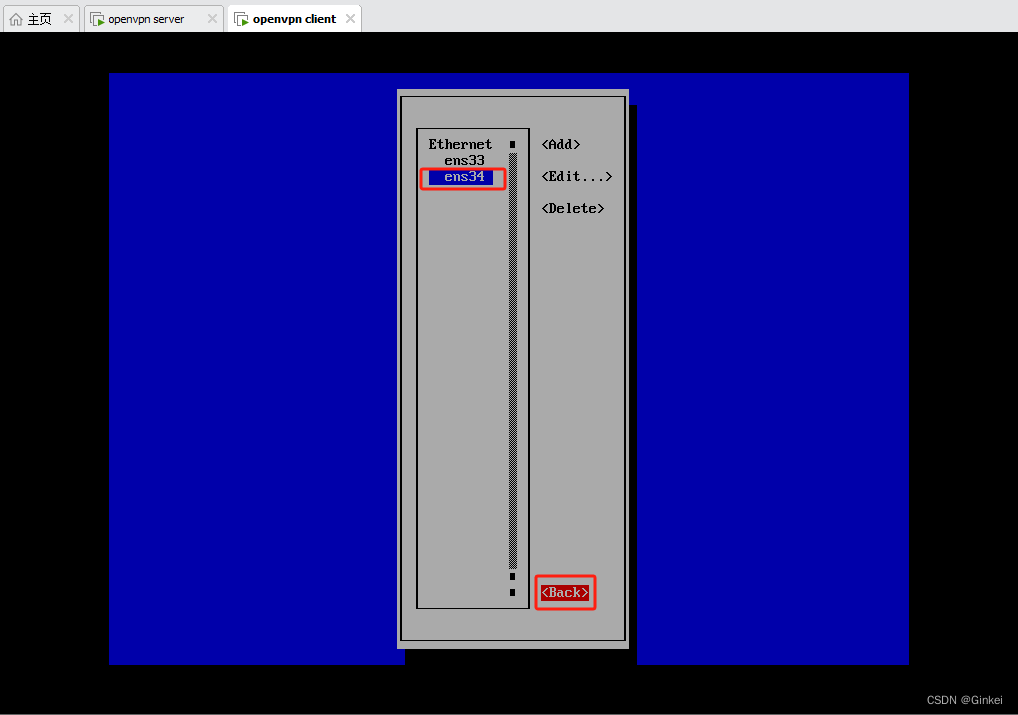

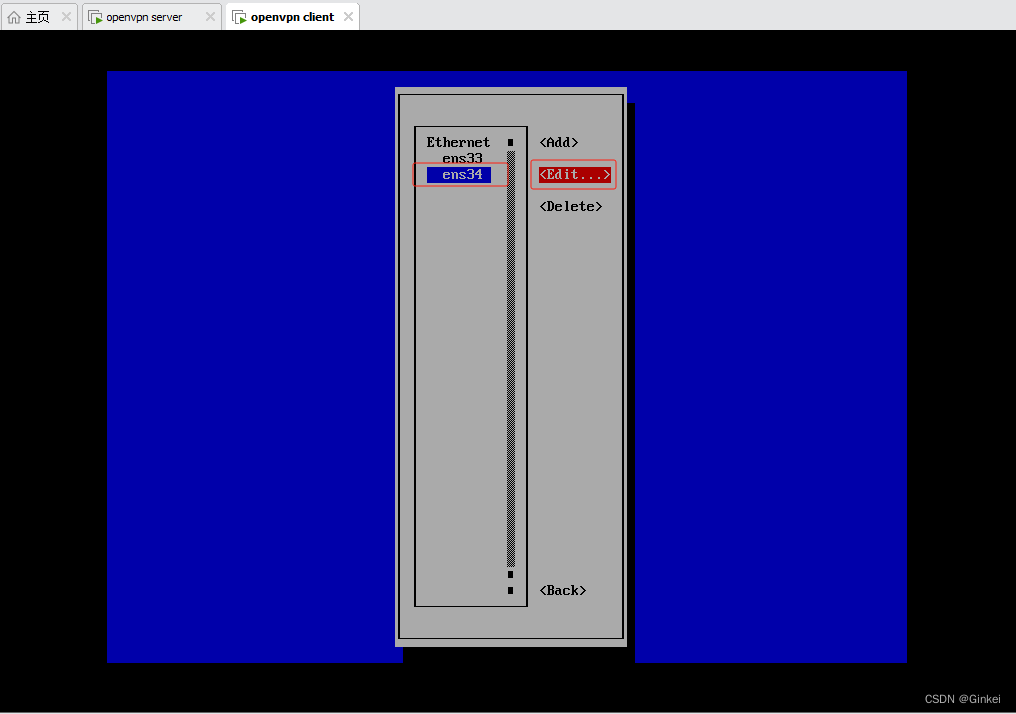

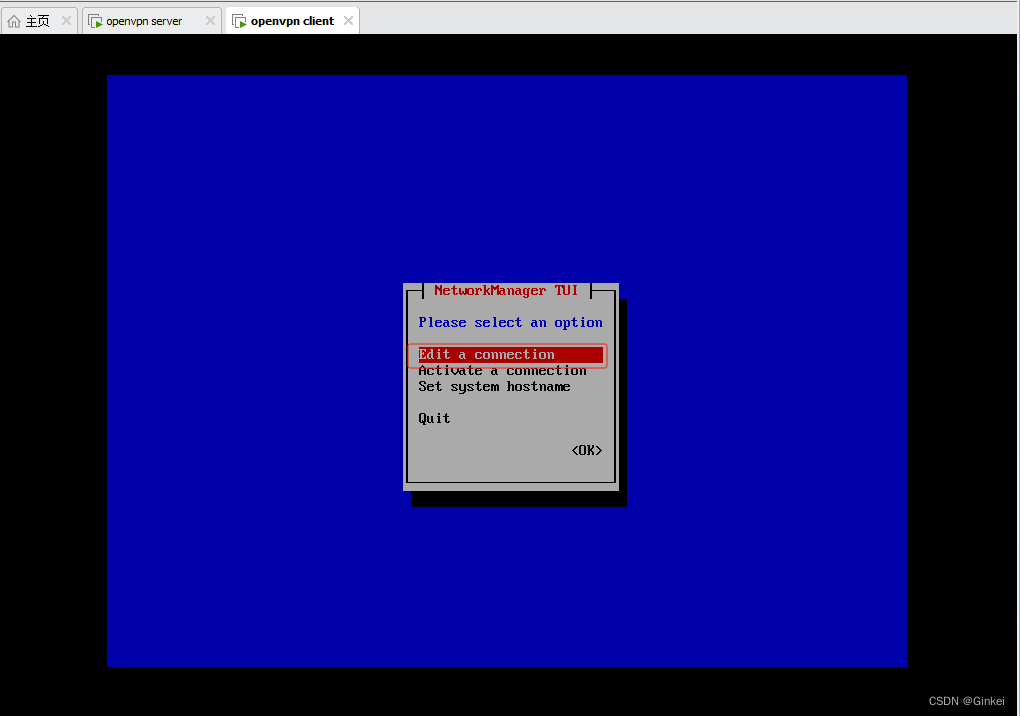

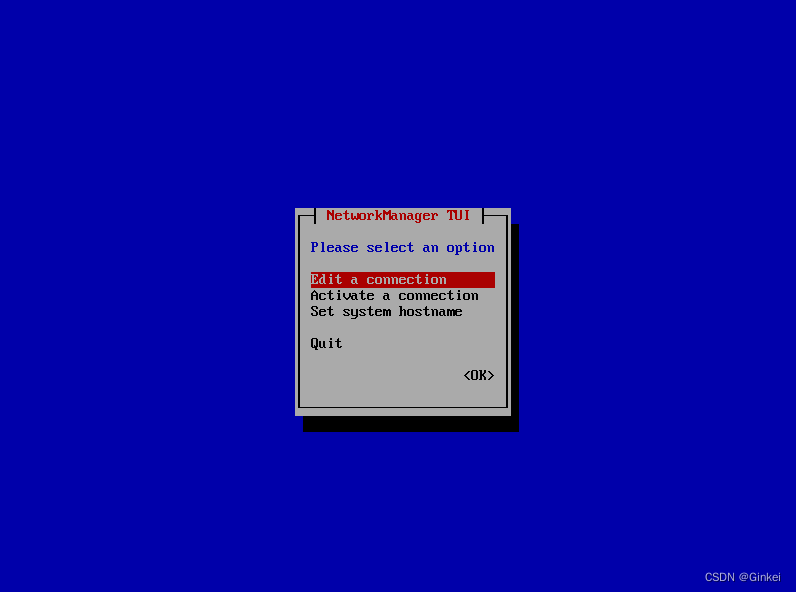

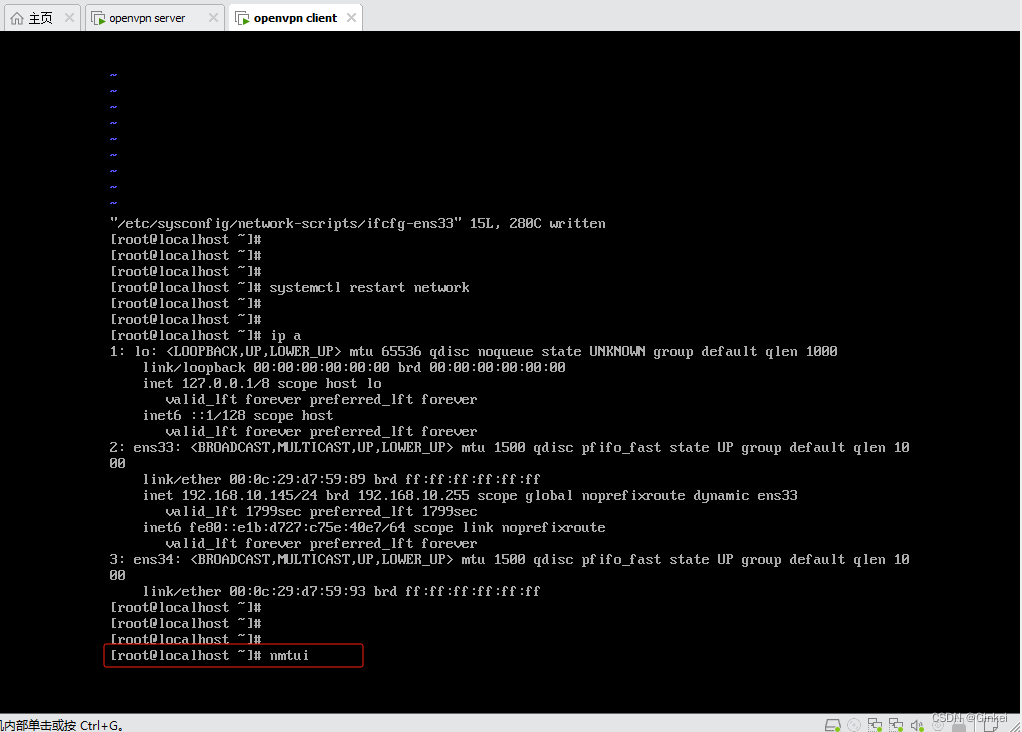

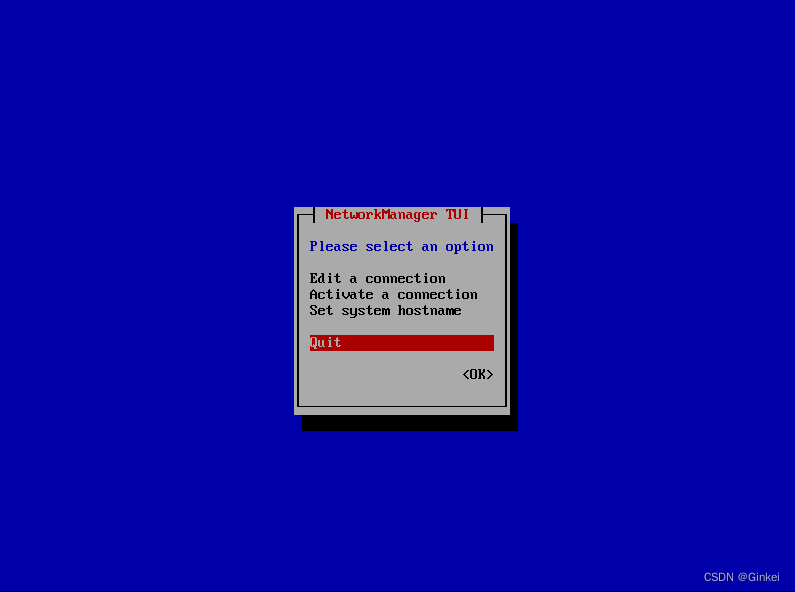

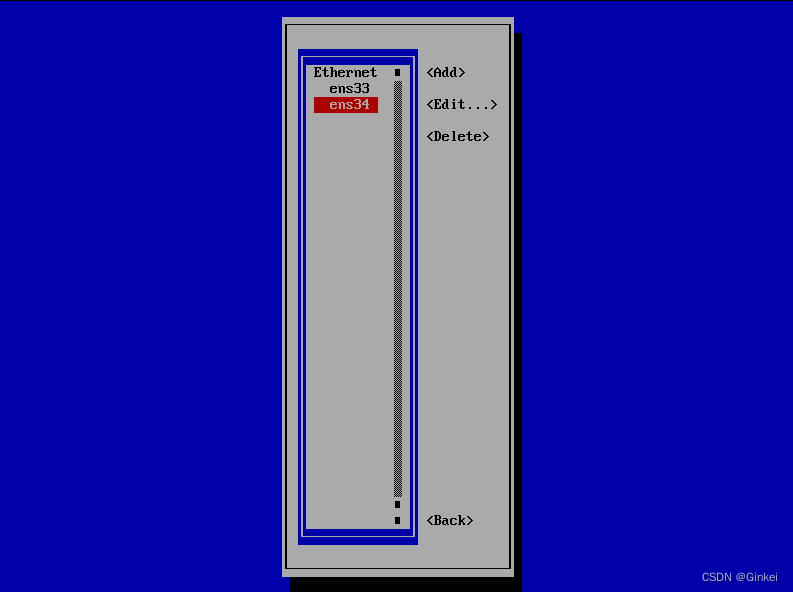

配置ens34网卡IP，使用nmtui命令。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

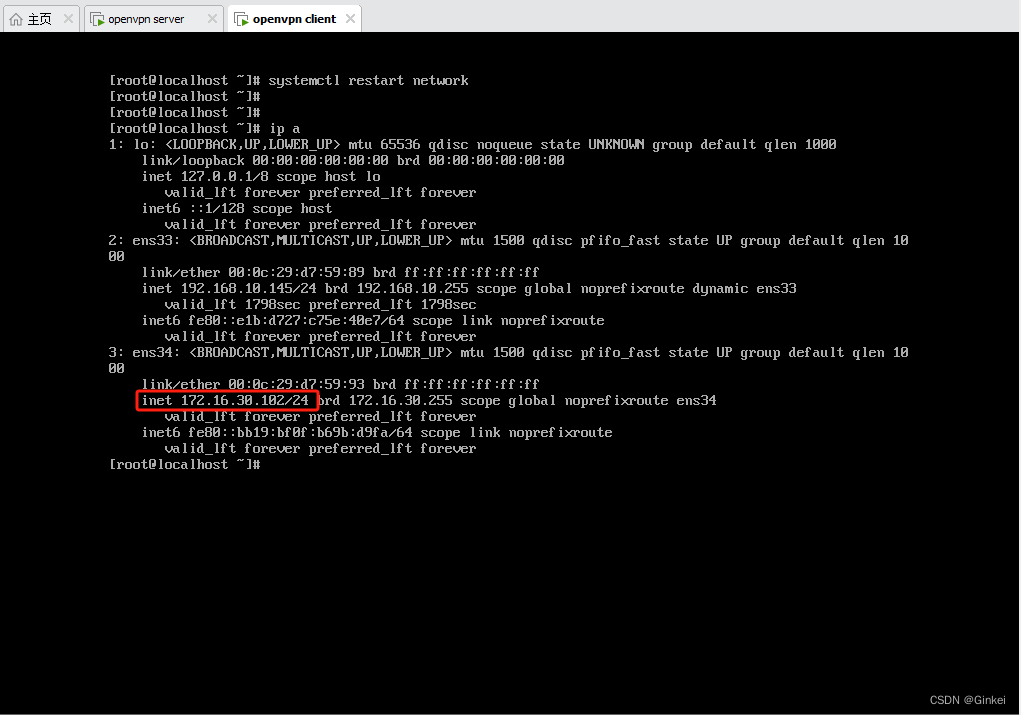

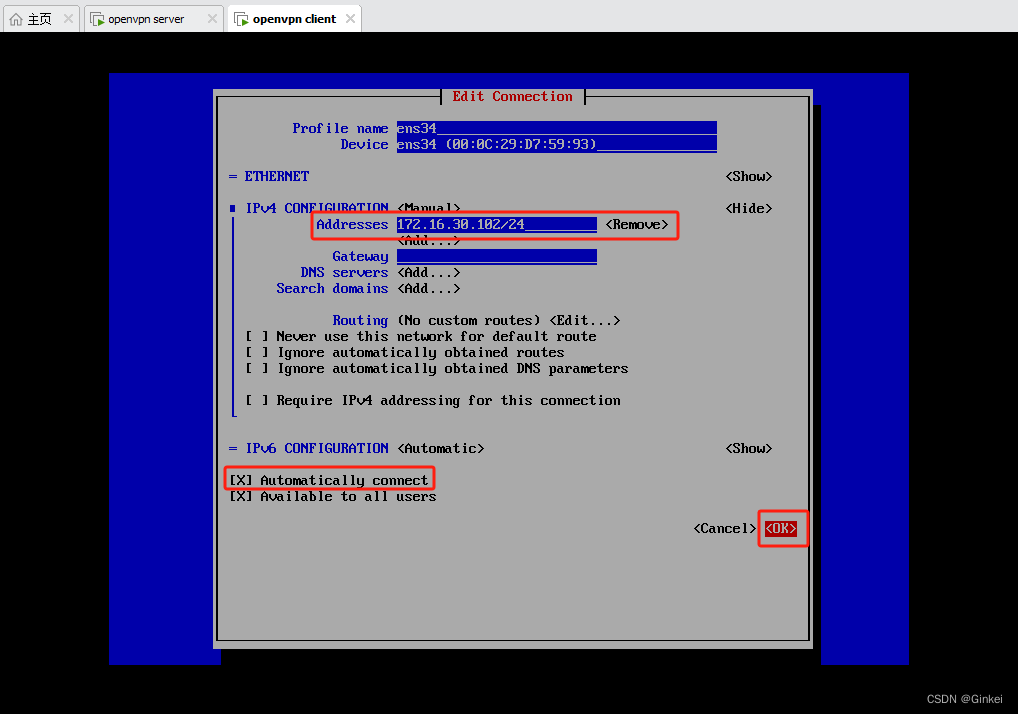

配置为172.16.30.102/24，保存退出

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

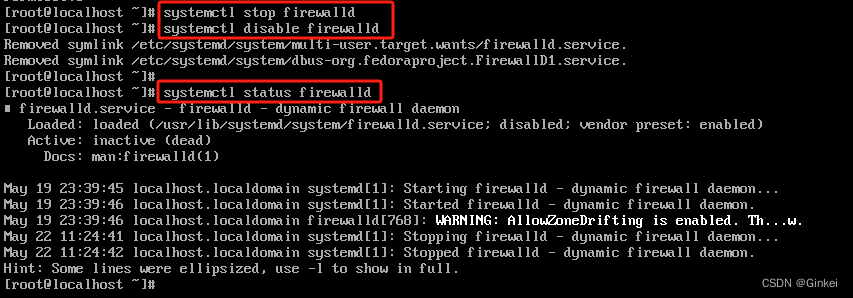

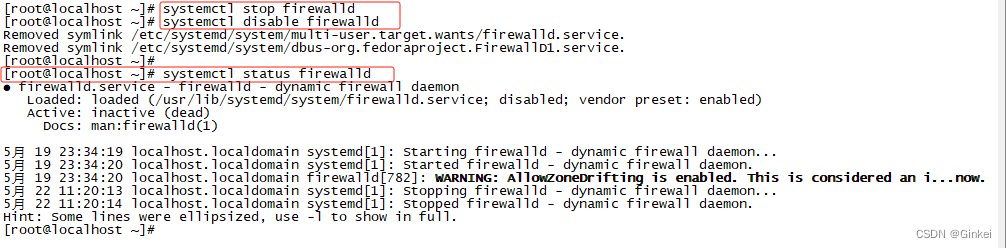

关闭selinux策略和防火墙

在这里插入图片描述
在这里插入图片描述

安装net-tools，安装前需配置yum源，使用阿里云的yum源。
curl -s -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo

curl -s -o /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo

yum install -y net-tools

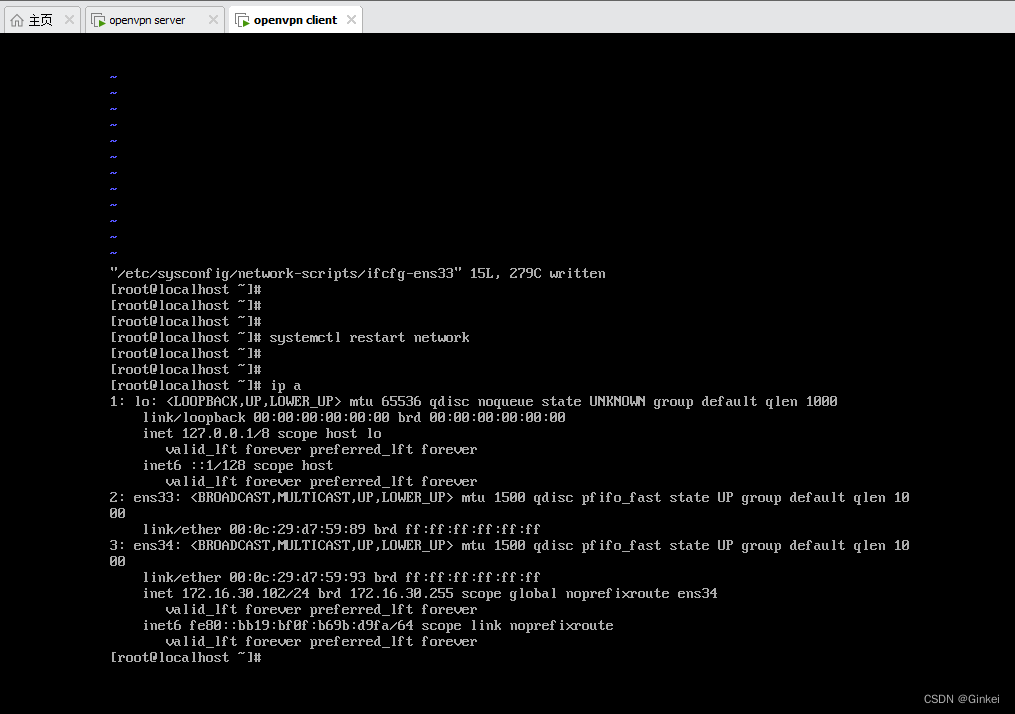

把ens33网卡禁用，网卡配置文件中“onboot改为no”，使之无法与外网相连。重启网络然后查看IP地址，发现ens33已经无IP地址

在这里插入图片描述

配置server服务器端

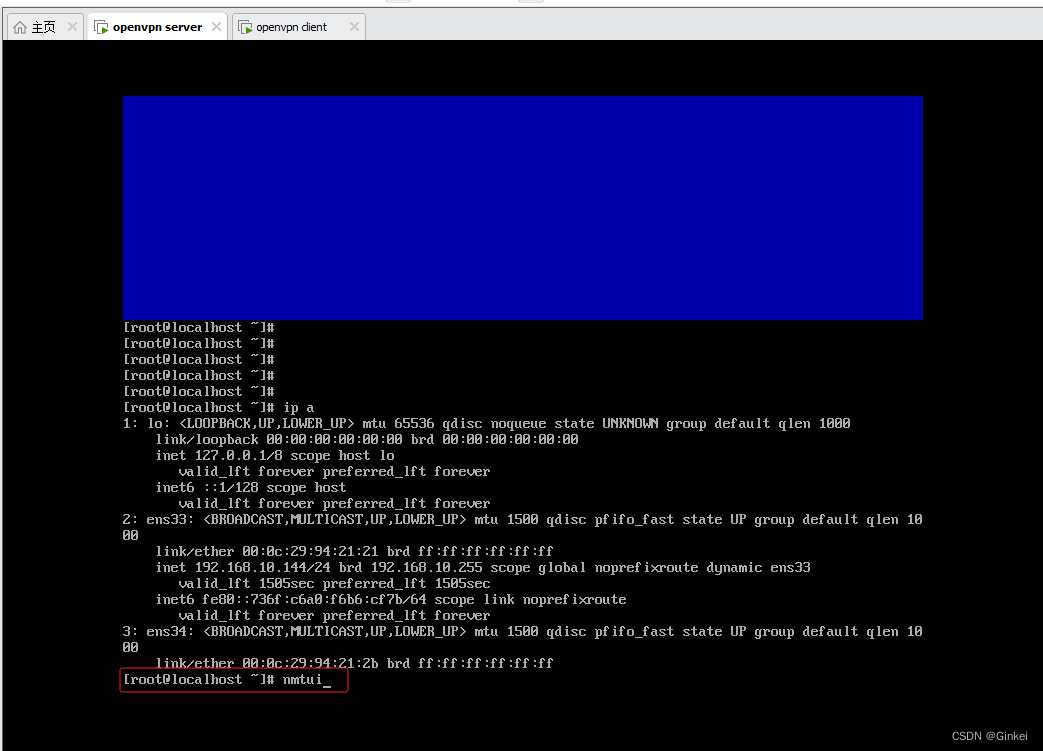

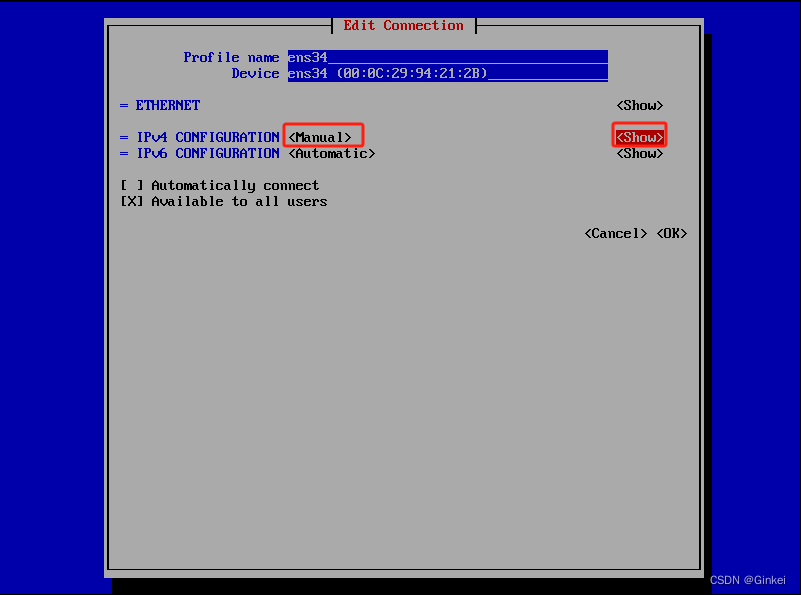

3. 配置ens34网卡IP，使用nmtui命令。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

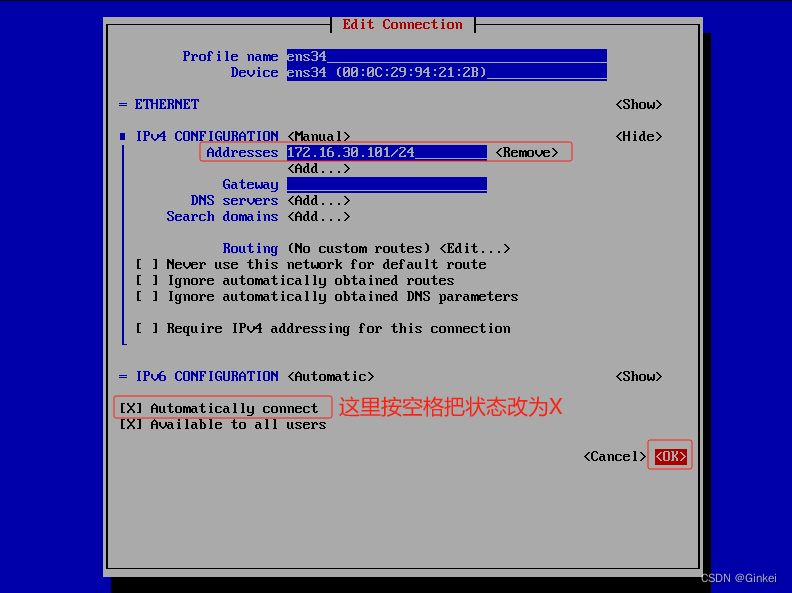

配置为172.16.30.101/24，保存退出

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

4. 关闭selinux策略和防火墙

在这里插入图片描述

在这里插入图片描述

5. 配置yum源，使用阿里云的yum源。
curl -s -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo

curl -s -o /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo

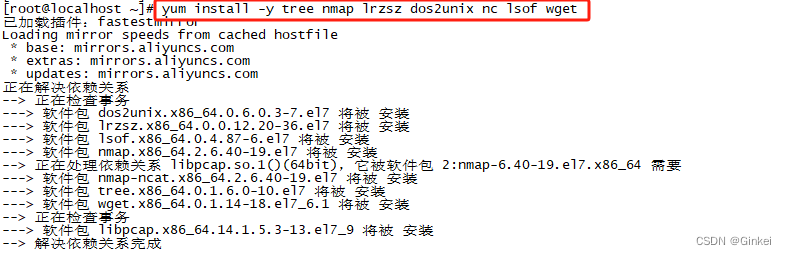

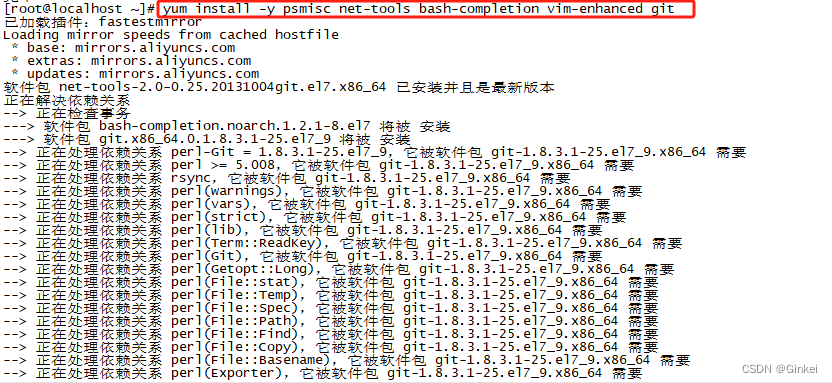

6. 安装基础软件

在这里插入图片描述
在这里插入图片描述

7. 安装证书工具。
证书文件制作过程，需要使用到easy-rsa-old.zip工具进行制作证书。
制作证书工具下载地址： https://github.com/OpenVPN/easy-rsa-old
下载好包或者直接把老师给的包使用winSCP进行上传。

在这里插入图片描述

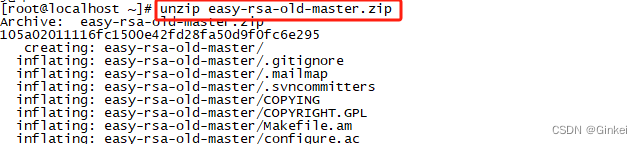

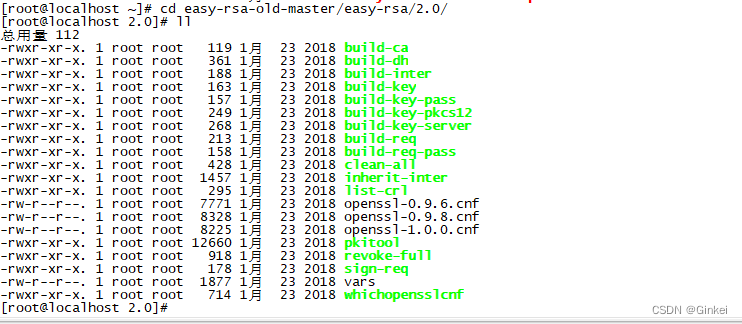

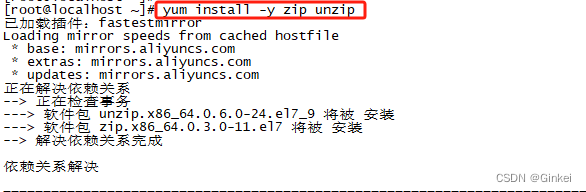

安装压缩和解压软件

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

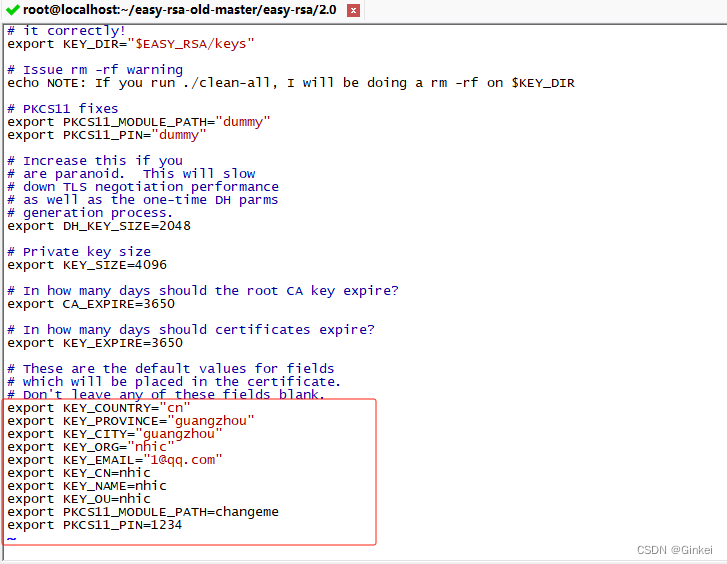

8. 编写 vars文件，修改证书创建的配置参数信息，并使配置生效。

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

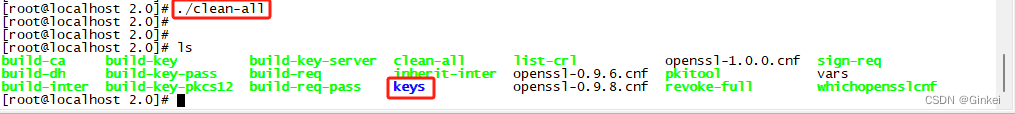

9. 清楚缓存，清楚缓存同时会创建keys目录

在这里插入图片描述

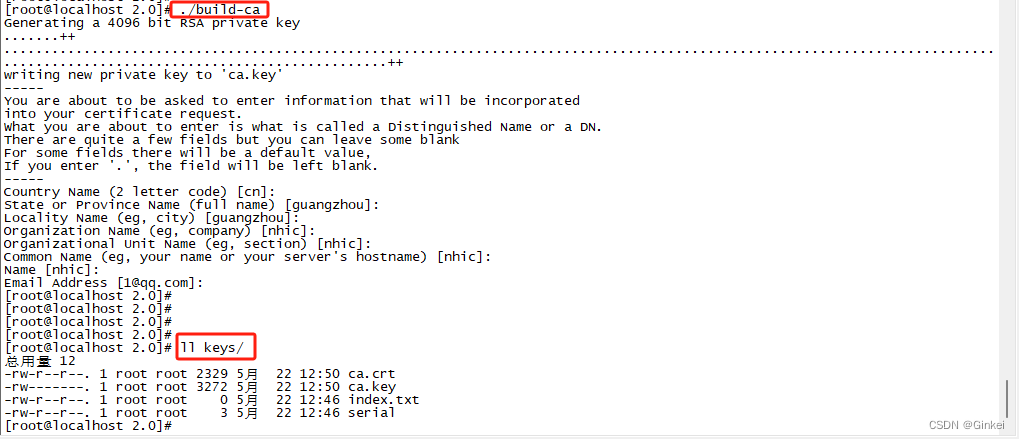

10. 生成根证书文件和私钥信息

在这里插入图片描述

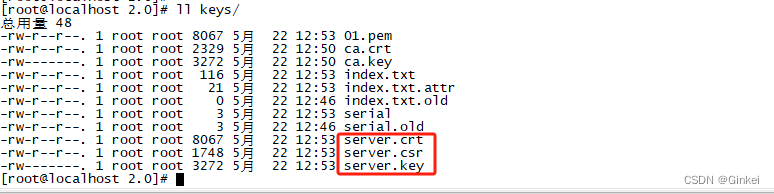

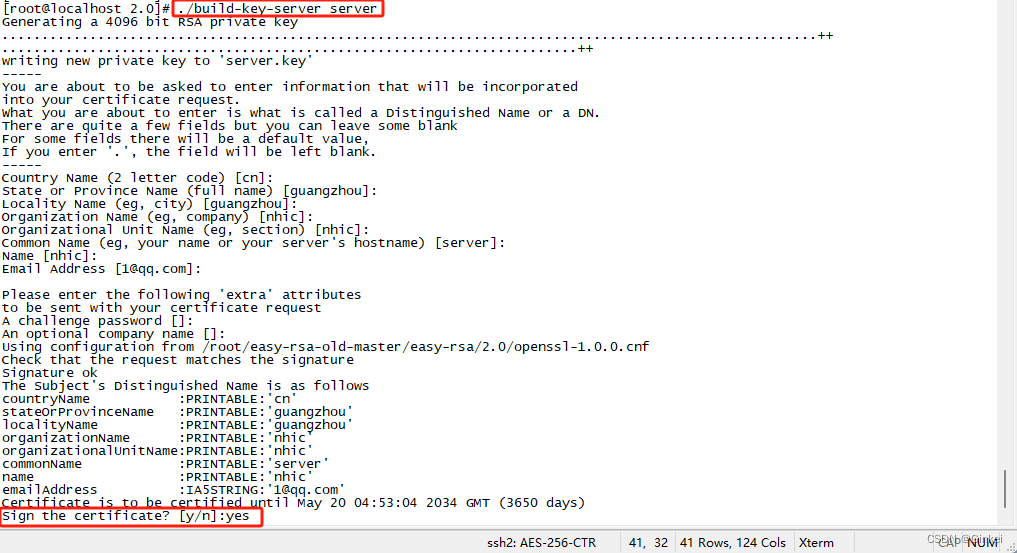

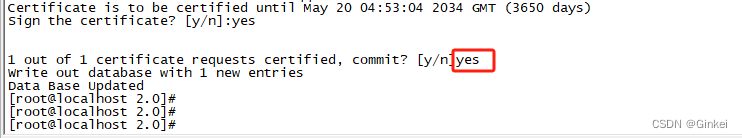

11. 生成服务端证书和秘钥文件信息

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

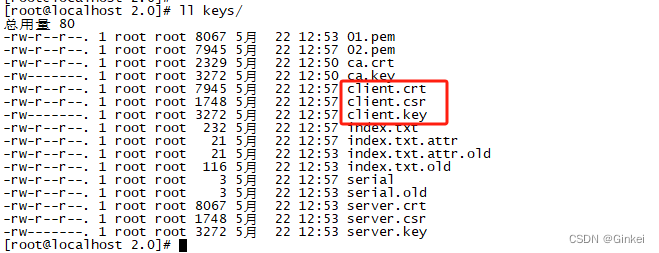

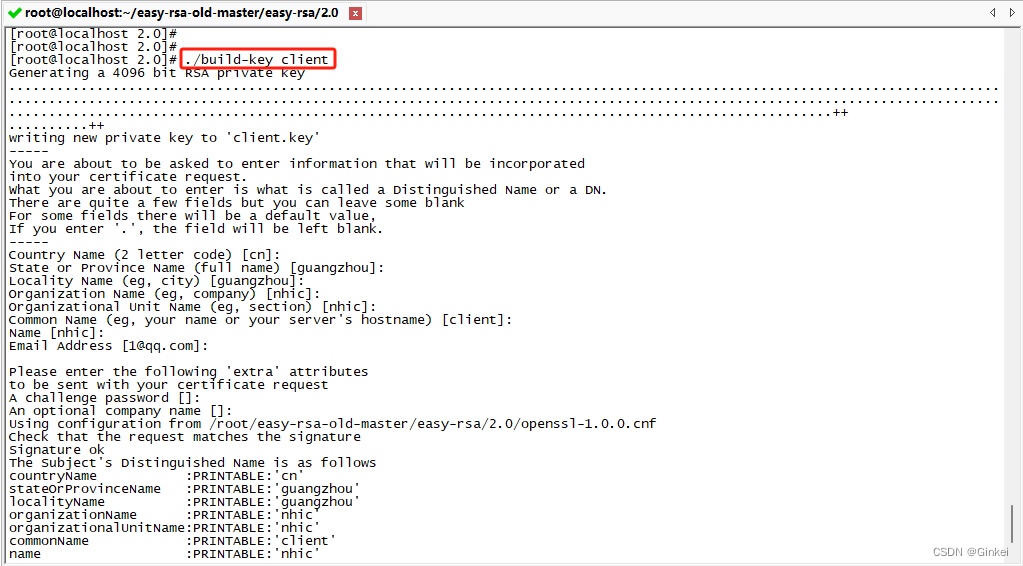

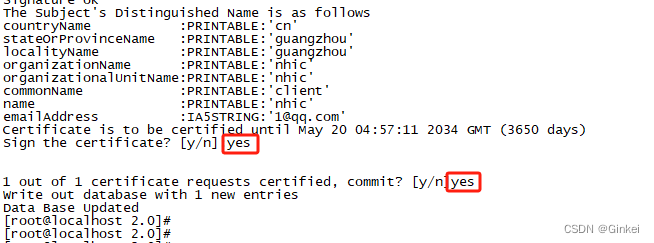

12. 生成客户端证书和秘钥文件信息：

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

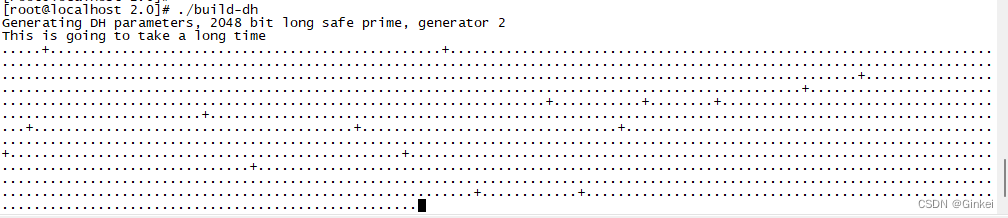

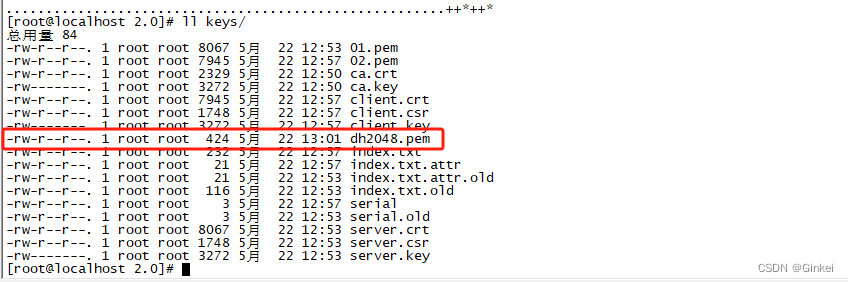

13. 生成秘钥交换文件信息：

在这里插入图片描述

在这里插入图片描述

14. 安装openvpn

在这里插入图片描述

15. 编写修改 openvpn服务配置文件
进入openvpn目录下，建立存放openvpn服务加载证书文件目录

在这里插入图片描述

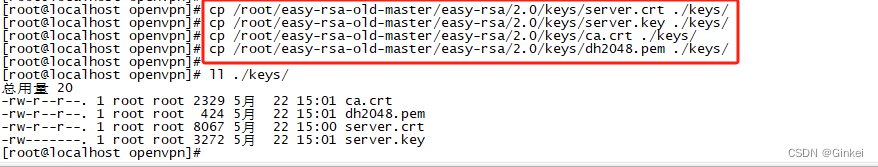

将之前生成的证书文件信息进行拷贝迁移

在这里插入图片描述

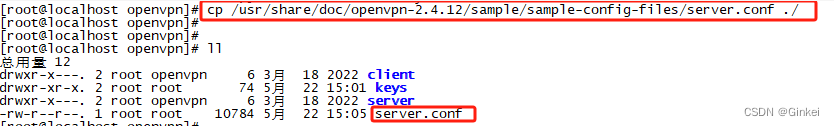

拷贝openvpn服务模板配置文件

在这里插入图片描述

修改vim配置文件，在最后加上set number，使vim编译器显示行数。

在这里插入图片描述
在这里插入图片描述

编辑openvpn服务模板配置文件

在这里插入图片描述

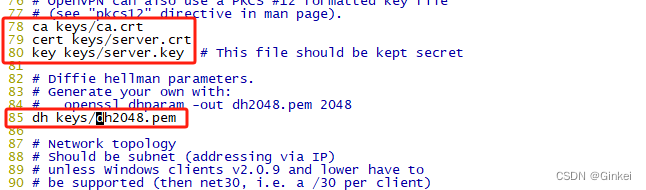

更改配置加载的证书文件路径信息

在这里插入图片描述

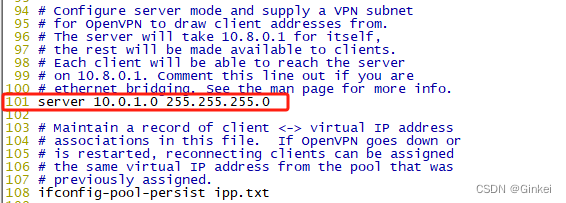

当vpn拨号建立连接成功后，会生成的隧道连接网段信息

在这里插入图片描述

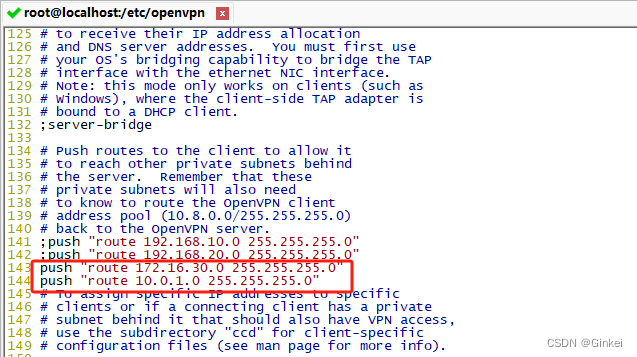

表示路由信息推送，可以让拨号的客户端主机路由表中，添加以上两个路由条目信息； 最终实现和企业私网以及vpn隧道私网建立通信

在这里插入图片描述

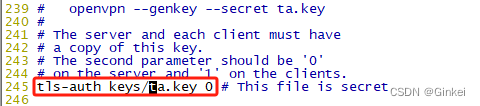

表示拒绝服务攻击的证书

在这里插入图片描述

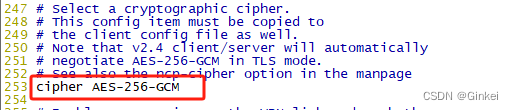

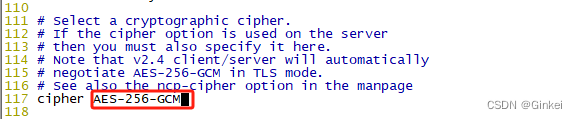

表示设置数据传输的加密模式，从2.4版本之后不能使用CBC模式了，需要改为GCM，修改完成后，保存退出。

在这里插入图片描述

16. 开启内核转发

在这里插入图片描述

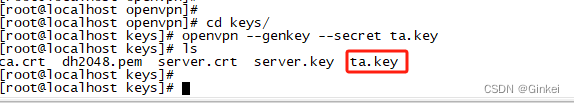

17. 在 openvpn服务端建立ta.key文件，主要用于拒绝服务攻击证书

在这里插入图片描述

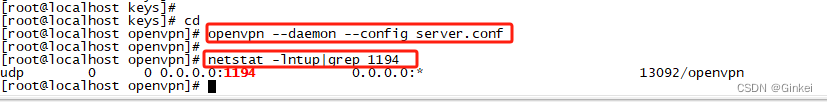

18. 启动运行openVPN服务，并查看状态

在这里插入图片描述

19. 为客户端配置服务做准备

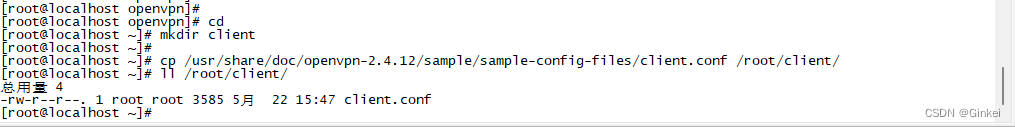

创建保存客户端文件信息的目录，并将客户端模板文件进行拷贝迁移

在这里插入图片描述

修改客户端配置文件信息：

在这里插入图片描述

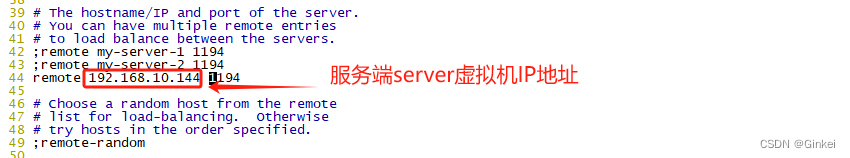

表示设置客户端要和哪个vpn服务器建立连接，设置为vpn服务器外网接口公网地址和服务端口1194信息

在这里插入图片描述

表示设置数据传输的加密模式，从2.4版本之后不能使用CBC模式了，需要改为GCM

在这里插入图片描述

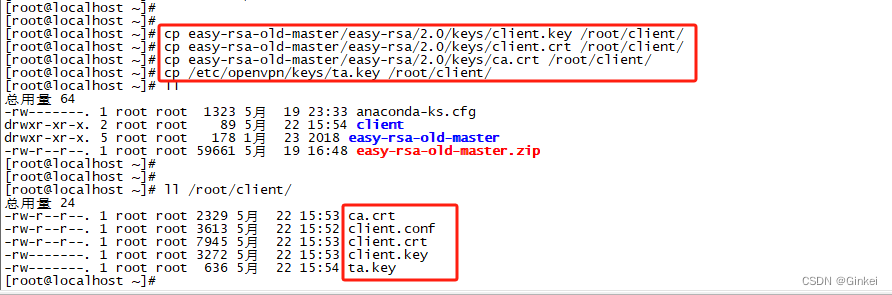

汇总拷贝整理客户端相关证书文件，并检查确认客户端数据信息情况

在这里插入图片描述

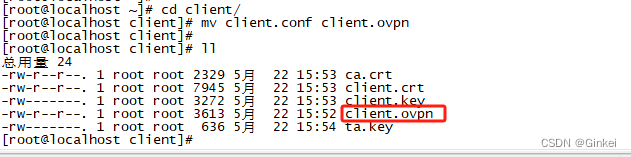

修改客户端文件后缀名称信息

在这里插入图片描述

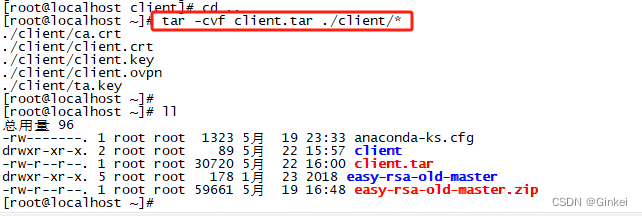

将所有 openvpn客户端所需的文件数据打包并下载保存，然后用winSCP软件下载到windows桌面。

在这里插入图片描述

配置windows

20. 把刚刚下载的client压缩包解压

在这里插入图片描述

21. 安装老师给的openvpn客户端软件。该软件可以通过openvpn官网下载（下载地址：https://openvpn.net/community-downloads/）

在这里插入图片描述

22. 安装好之后，桌面会出现openVPN图标。

在这里插入图片描述

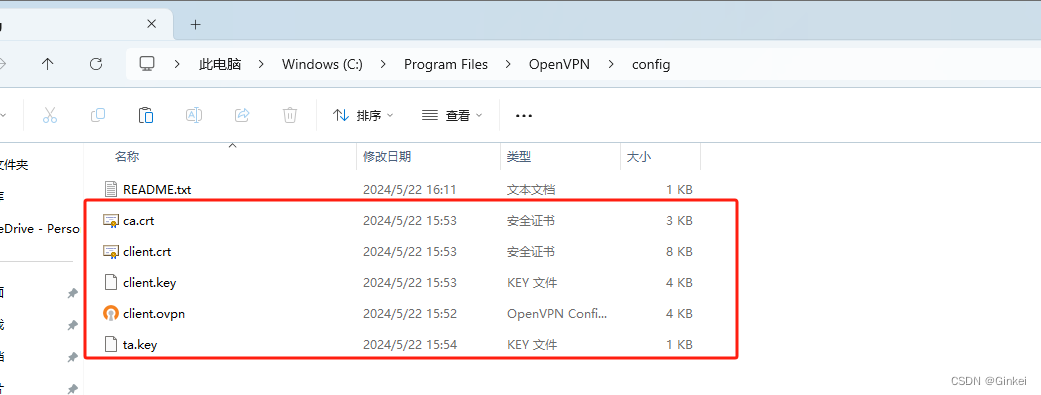

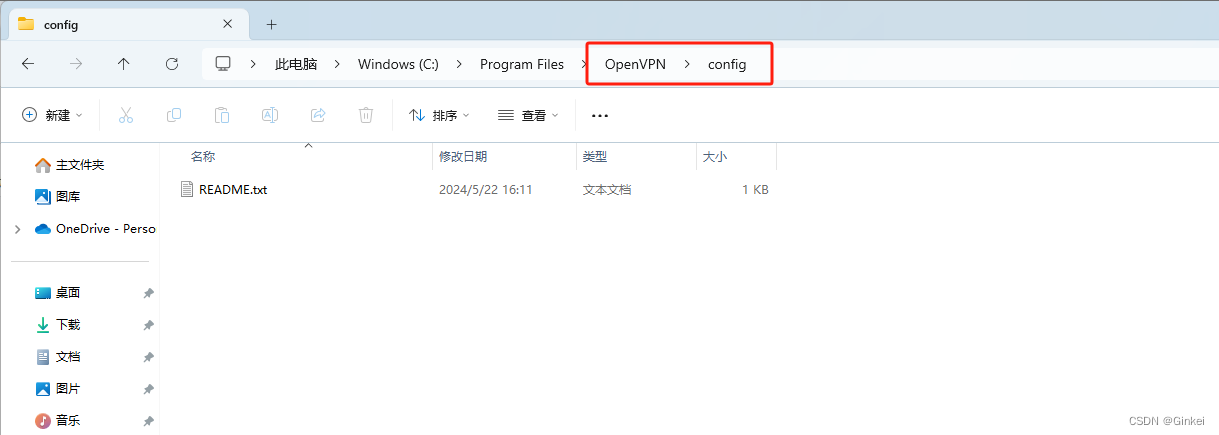

23. 进入openvpn软件目录，找到config文件夹，把从客户端下载下来的client压缩包中的文件都复制到config文件夹中。如下图所示。

在这里插入图片描述

在这里插入图片描述

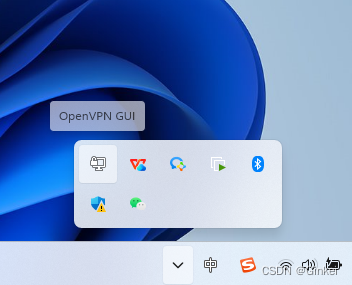

24. 双击桌面的openVPN图标，运行openVPN，在右下角小图标处，找到openVPN图标。

在这里插入图片描述
在这里插入图片描述

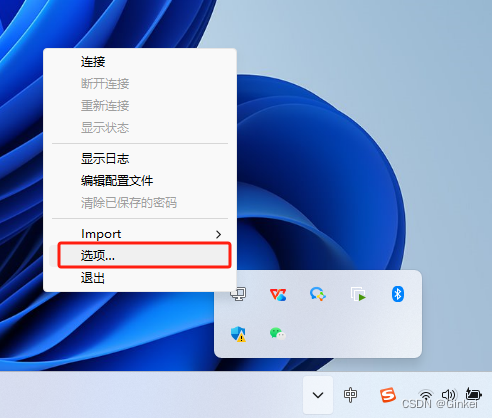

24. 邮件桌面右下角openVPN小图标，选择选项。

在这里插入图片描述

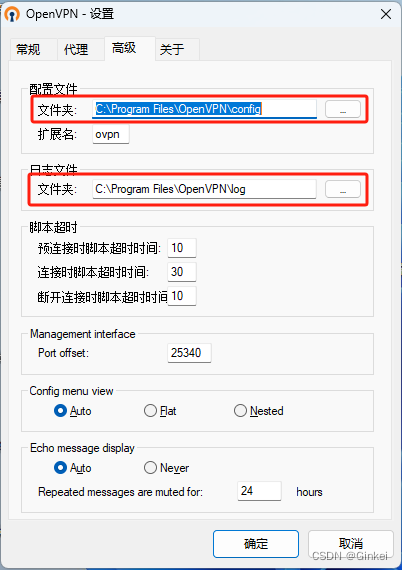

25. 修改设置中的高级信息，设置为正确的路径，如下图。

在这里插入图片描述

测试连通性

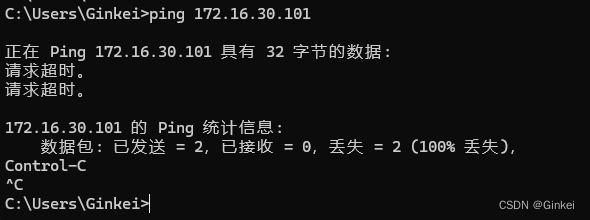

26. 启动VPN前，先测试是否可以ping通内网，发现无法ping通，可以通过route print查看路由表，发现也没有相应的访问172网段的路由信息。

在这里插入图片描述

在这里插入图片描述

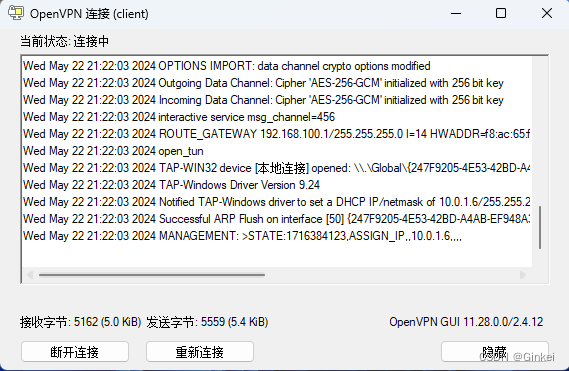

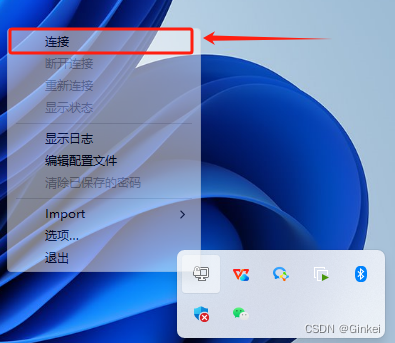

27. 启动VPN

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

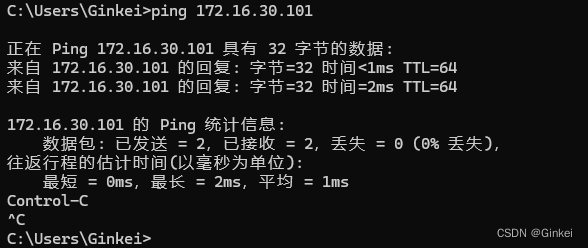

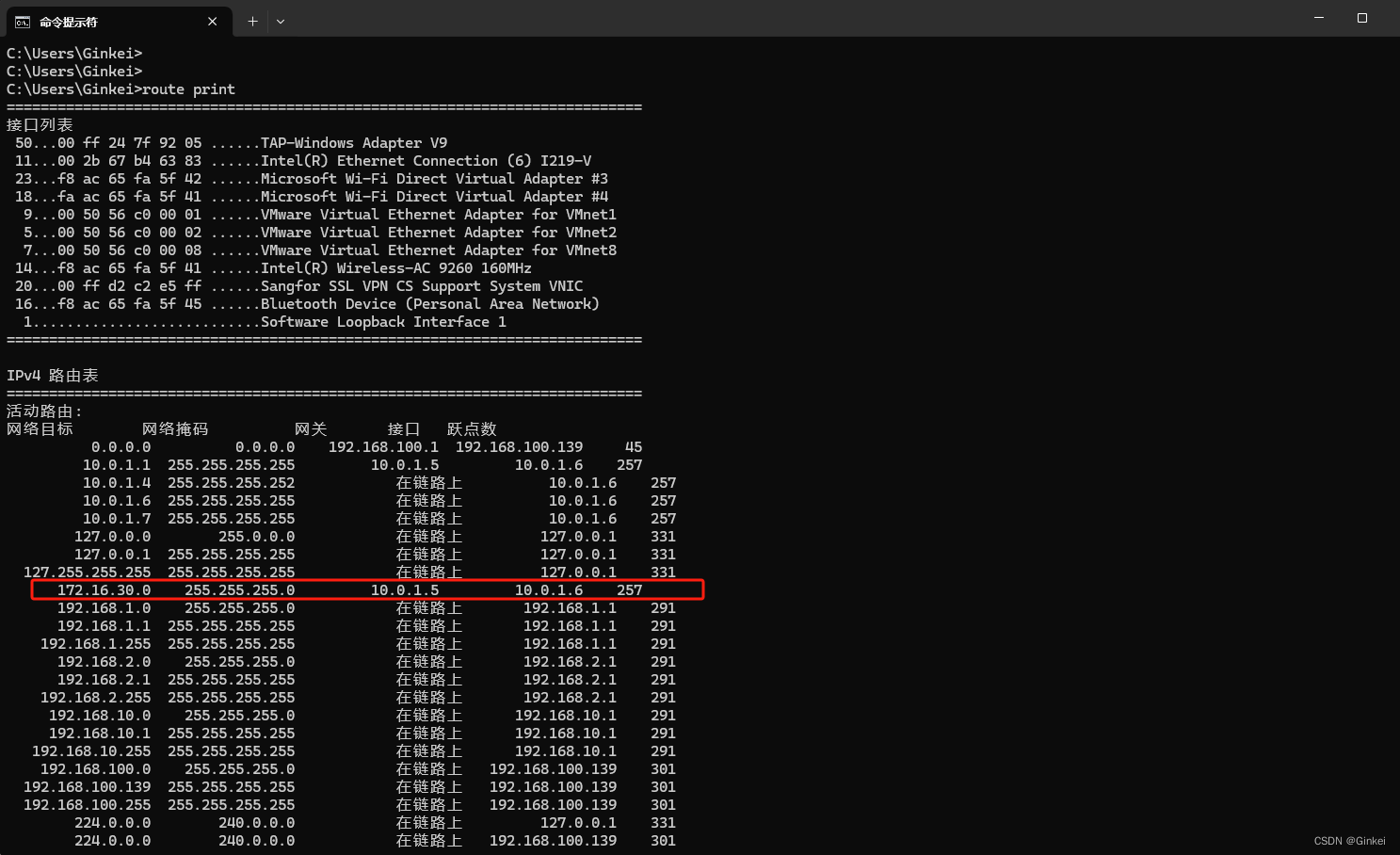

28. 测试是否可以ping通server内网IP172.16.30.101，发现可以ping通，查看路由信息，也可以看到已经有了172网段的路由信息。

在这里插入图片描述
在这里插入图片描述

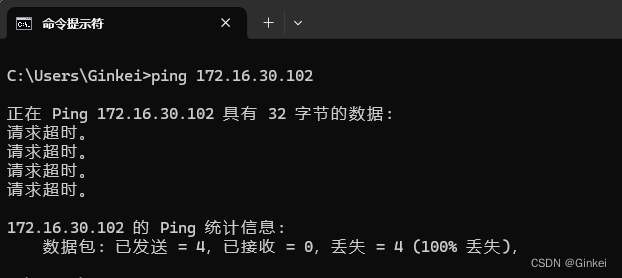

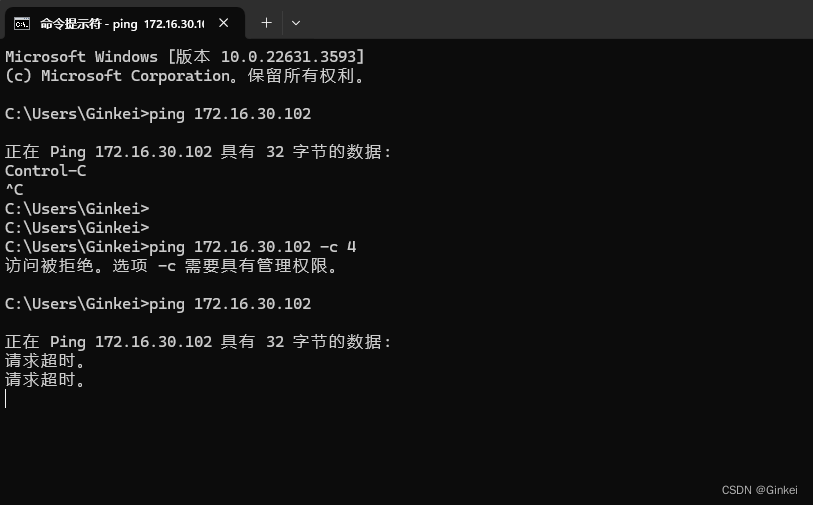

29. 测试是否可以ping通内网IP172.16.30.102，发现ping不通，原因是内网102主机无路由信息。

在这里插入图片描述

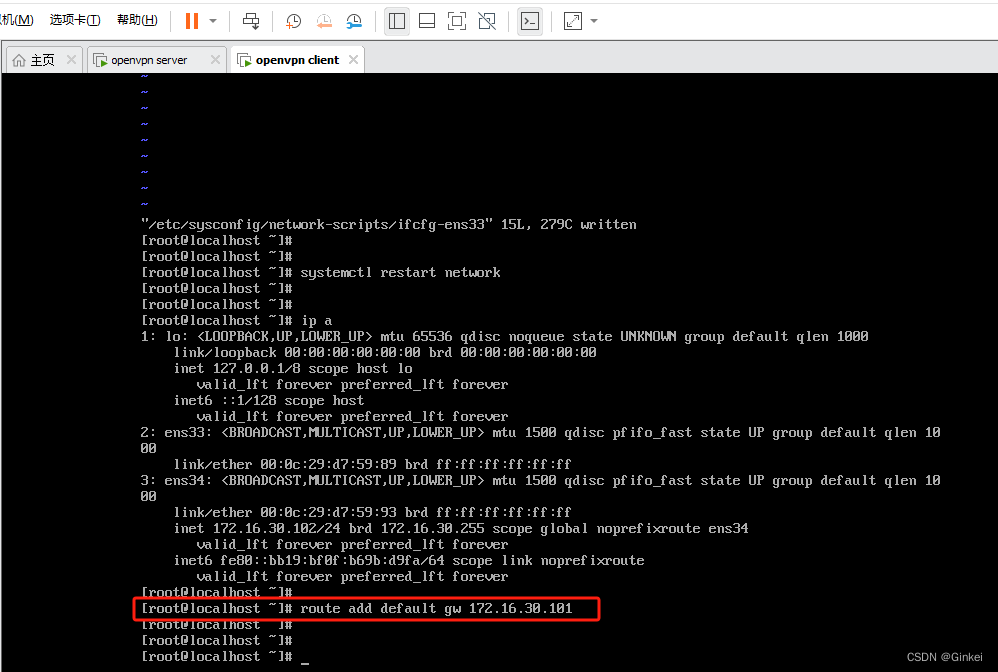

30. 修改调整内网主机数据通讯配置信息，添加网关路由信息

在这里插入图片描述

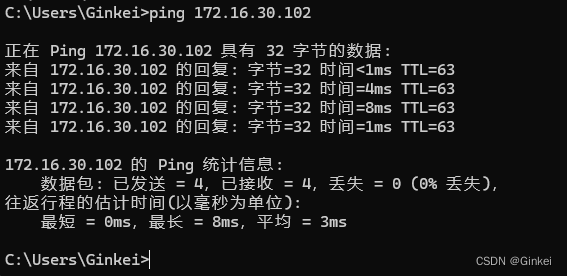

31. 再次测试是否可以ping通，发现可以ping通

在这里插入图片描述

至此，整个VPN构建已经完成。
