【Flink】（三）Flink Window 窗口机制

Flink Window 窗口机制

一、总览

• Window 是flink处理无限流的核心,Windows将流拆分为有限大小的“桶”，我们可以在其上应用计算。

• Flink 认为 Batch 是 Streaming 的一个特例，所以 Flink 底层引擎是一个流式引擎，在上面实现了流处理和批处理。

• 而窗口（window）就是从 Streaming 到 Batch 的一个桥梁。

• Flink 提供了非常完善的窗口机制。

• 在流处理应用中，数据是连续不断的，因此我们不可能等到所有数据都到了才开始处理。

• 当然我们可以每来一个消息就处理一次，但是有时我们需要做一些聚合类的处理，例如：在过去的1分钟内有多少用户点击了我们的网页。

• 在这种情况下，我们必须定义一个窗口，用来收集最近一分钟内的数据，并对这个窗口内的数据进行计算。

• 窗口可以是基于时间驱动的（Time Window，例如：每30秒钟）

• 也可以是基于数据驱动的（Count Window，例如：每一百个元素）

• 同时基于不同事件驱动的窗口又可以分成以下几类：

  • 翻滚窗口 (Tumbling Window, 无重叠)：一条记录只属于一个窗口
  • 滑动窗口 (Sliding Window, 有重叠)：一条记录属于多个窗口
  • 会话窗口 (Session Window, 活动间隙)：一条记录一个窗口
  • 全局窗口 (略)

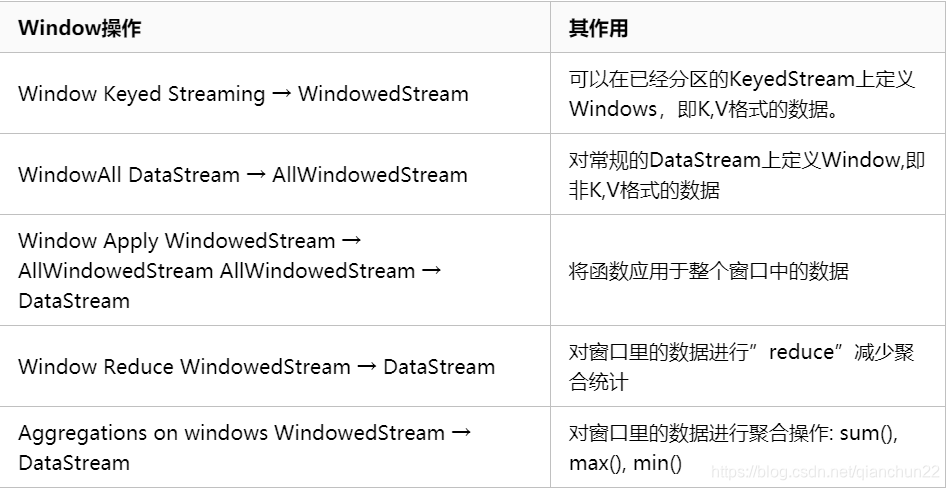

• Flink要操作窗口，先得将StreamSource 转成WindowedStream


二、Tumbling Window(翻滚窗口)

• 翻滚窗口能将数据流切分成不重叠的窗口，每一个事件只能属于一个窗口

• 翻滚窗具有固定的尺寸，不重叠。

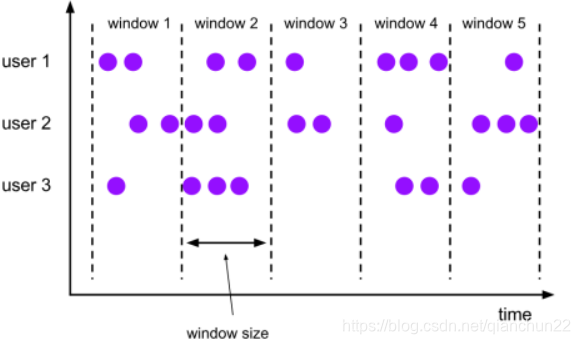

• 例图:


• 基于时间驱动 timeWindow(Time.seconds(n))

• 基于事件驱动 countWindow(n)

案例：

package cn.kgc.kb09.Window
import cn.kgc.kb09.Tramsfrom.WaterSensor
import org.apache.flink.streaming.api.scala._
import org.apache.flink.streaming.api.windowing.time.Time
import org.apache.flink.streaming.api.windowing.windows.TimeWindow

/**
  * Flink 窗口函数
  * Tumbling Window （滚动窗口）  窗口周期 10秒
  * 找出最小空高
  *
  * 从socket端口接收字符串格式为"sensor_1,1549044122,10"数据
  * 接收到字符串后将字符串流转换成WaterSensor流  DataStream[WaterSensor]
  */

// 定义样例类
case class WaterSensor(id:String,ts:Long,vc:Double)

object WindowDemo {
  def main(args: Array[String]): Unit = {
    // 创建执行的环境
    val env = StreamExecutionEnvironment.getExecutionEnvironment
    env.setParallelism(1) // 设置并行度

    // 从socket端口接收数据
    val stream = env.socketTextStream("192.168.247.201",7777)

    // 转换成样例类
    val dataStream = stream.map(x => {
      // 根据逗号切割 获取每个元素
      val strings = x.split(",")
      WaterSensor(strings(0).trim, strings(1).trim.toLong, strings(2).trim.toDouble)
    })

    val dataStream2: DataStream[(String, Double)] = dataStream.map(data => (data.id, data.vc))

    val dataStream3: KeyedStream[(String, Double), String] = dataStream2.keyBy(_._1)


    // Tumbling Window  滚动窗口
    val dataStream4: WindowedStream[(String, Double), String, TimeWindow] = dataStream3.timeWindow(Time.seconds(10))

    val minDataStream: DataStream[(String, Double)] = dataStream4.reduce((x, y) => (x._1,x._2.min(y._2)))

    // 打印
    dataStream.print("orig")
    minDataStream.print("min")

    // 执行
    env.execute("windowDemo")
  }
}

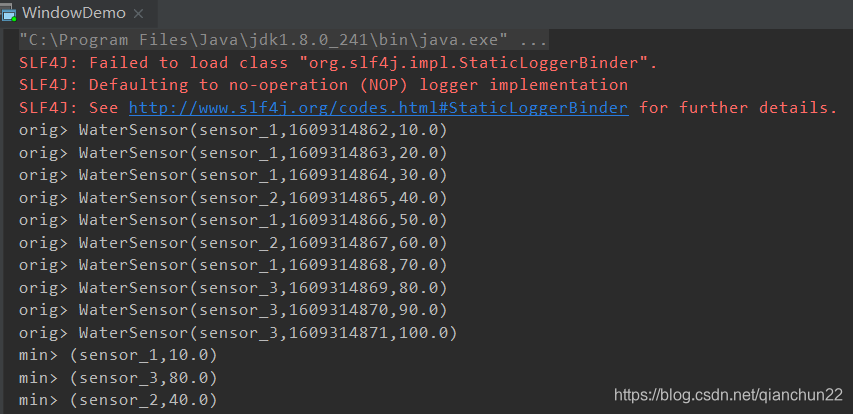

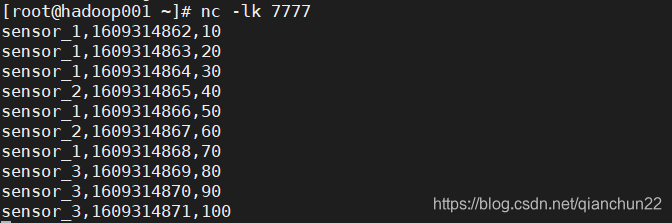

运行代码，在Linux上执行nc -lk 7777命令

三、Sliding Window(滑动窗口)

• 滑动窗口和翻滚窗口类似，区别在于：滑动窗口可以有重叠的部分。

• 在滑窗中，一个元素可以对应多个窗口。

• 例图:

• 基于时间驱动 timeWindow(Time.seconds(n), Time.seconds(m))

• 基于事件驱动 countWindow(n, m)

案例：

package cn.kgc.kb09.Window
import cn.kgc.kb09.Tramsfrom.WaterSensor
import org.apache.flink.streaming.api.scala._
import org.apache.flink.streaming.api.windowing.time.Time
import org.apache.flink.streaming.api.windowing.windows.TimeWindow

/**
  * Flink 窗口函数
  * Sliding Window  （滑动窗口）  窗口周期 10秒  滑动周期 5秒
  * 找出最小空高
  *
  * 从socket端口接收字符串格式为"sensor_1,1549044122,10"数据
  * 接收到字符串后将字符串流转换成WaterSensor流  DataStream[WaterSensor]
  */


// 定义样例类
case class WaterSensor(id:String,ts:Long,vc:Double)

object WindowDemo {
  def main(args: Array[String]): Unit = {
    // 创建执行的环境
    val env = StreamExecutionEnvironment.getExecutionEnvironment
    env.setParallelism(1) // 设置并行度

    // 从socket端口接收数据
    val stream = env.socketTextStream("192.168.247.201",7777)

    // 转换成样例类
    val dataStream = stream.map(x => {
      // 根据逗号切割 获取每个元素
      val strings = x.split(",")
      WaterSensor(strings(0).trim, strings(1).trim.toLong, strings(2).trim.toDouble)
    })

    val dataStream2: DataStream[(String, Double)] = dataStream.map(data => (data.id, data.vc))

    val dataStream3: KeyedStream[(String, Double), String] = dataStream2.keyBy(_._1)

    // Sliding Window  滑动窗口
    val dataStream4: WindowedStream[(String, Double), String, TimeWindow] = dataStream3.timeWindow(Time.seconds(10),Time.seconds(5))

    val minDataStream: DataStream[(String, Double)] = dataStream4.reduce((x, y) => (x._1,x._2.min(y._2)))


    // 打印
    dataStream.print("orig")
    minDataStream.print("min")

    // 执行
    env.execute("windowDemo")
  }
}

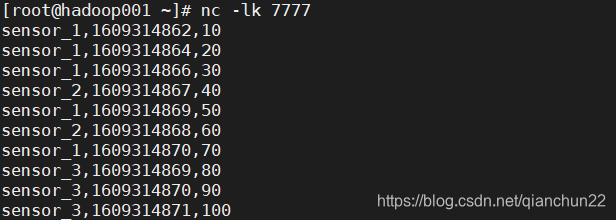

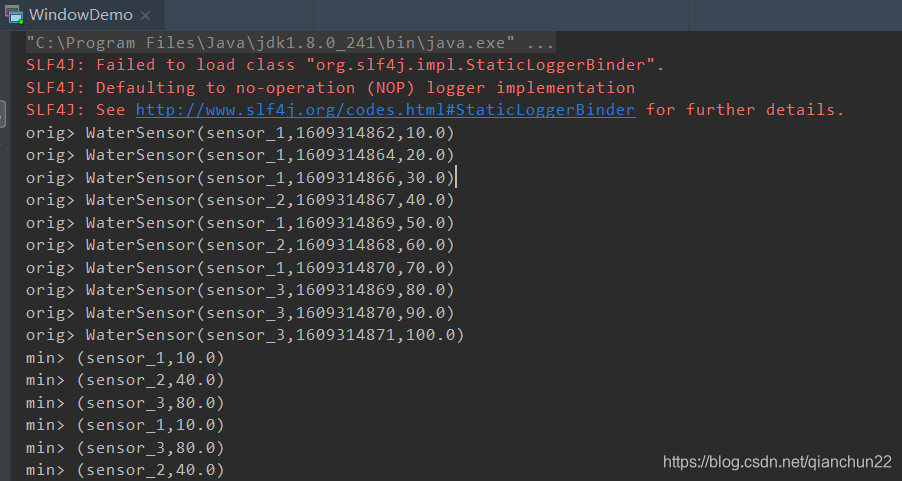

运行代码，在Linux上执行nc -lk 7777命令

四、Session Window(会话窗口)

• 会话窗口不重叠，没有固定的开始和结束时间

• 与翻滚窗口和滑动窗口相反, 当会话窗口在一段时间内没有接收到元素时会关闭会话窗口。

• 后续的元素将会被分配给新的会话窗口

• 例图:
