什么是IO Pad？

1.什么是IO pad？

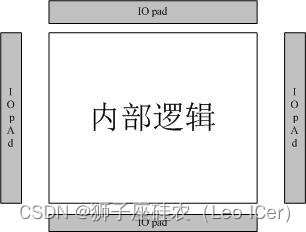

IO pad是一个芯片管脚处理模块，即可以将芯片管脚的信号经过处理送给芯片内部，又可以将芯片内部输出的信号经过处理送到芯片管脚。输入信号处理包含时钟信号，复位信号等，输出信号包含观察时钟、中断等。IO pad模块可以控制输入输出信号的电平、驱动电流等，同时还包含了检测功能。

IO pad 具有不同的类型，对应不同的信号需要不同的IO pad模块，常见的信号类型有：

输入差分时钟信号，复位信号，正常数据信号、

输出观察时钟信号、JTAG接口信号、正常输出信号

IO pad模块一般具有两种模式：有些类型的IO pad支持两种模式，有些只支持一个模式。

接收模式，也可以成为输入模式：

芯片管脚信号作为输入进入IO PAD模块，驱动输出信号送给芯片内部逻辑。

驱动模式，可以称为输出模式：

芯片内部逻辑的输出信号作为IO的输入，驱动输出信号送给芯片管脚。

2.IO Pad类型有哪些？

2.1.输入差分时钟 AC-Coupled

芯片管脚差分时钟输入，分别为clk_n和clk_p, 经过pad后输出为单根芯片内部使用的时钟。

2.2.芯片复位信号RST

芯片管脚输入复位信号，通过IO pad模块后作为输入送给芯片内部模块。一般只有一个方向，从芯片管脚输入复位信号，输出信号给芯片内部逻辑。

2.3.JTAG接口

用于DFT（Design fortest ）的JTAG接口，这些信号包含了TRST_L, TMS,TCK, TDI, TDO, ATPG_MODE_L, and PAD_TRI_L。此类IO pad模块两种模式：输入模式和输出模式。根据配置信号可以设置成接收模式和驱动模式。

2.4.正常数据输出：TRAN类型

此类IO引脚最为常见，包含：中断输出信号、状态观察输出信号（PCIE link信号、led状态、部分时钟）、调试debug信号。

此类IO可以配置成接收模式和驱动模式。

并且在接收模式时：需要考虑是否使用弱上拉和弱下拉功能。

驱动模式时：不使用弱上拉和弱下拉功能

2.5.Clkobs

观察芯片内部的各类时钟，各类时钟通过mux输出一个clk，通过clkobs pad输出

2.6.温度监控

用于测裸片温度

3.IO pad功能

3.1.tran类型输入输出

TRAN是最常用的IO PAD类型，常用于各类数据（不包含其他类型）的输入输出。

输入模式（三种）：不用上拉下拉、带上拉、带下拉

输出模式： 就一种，不带上下拉

X的连接：输入接0，输出悬空

输入上拉：输入信号signal_in连接pad，RCV_DATA为输出信号

当输入信号低电平有效时，采用上拉电阻，此时默认状态为高，若signal_in由1跳变为0，则驱动接收信号RCV_DATA为0；若采用下拉电阻，则当signal_in没有连接pad时，RCV_DATA为0，电路功能出错。
