8051/2单片机常用的本地通讯方式 UART,RS485,I2C,SPI 之 UART串口通讯 1

一 ，说明

1. 串口UART， 波特率：9600

接设备的时候，一般只接GND RX TX，不会接Vcc，避免与目标设备上的供电冲突。

1.1 RS485标准（ +2V ~ +6V：1 / -6V ~ -2V：0）

1.2 RS232标准( -15V ~ -3V：1 / +3V  ~ +15V：0)，需要MAX232进行电平反转后，才能与MCU进行通讯

1.3 TTL标准（ 2.4V--5V：1 /  0V--0.5V:0 ）

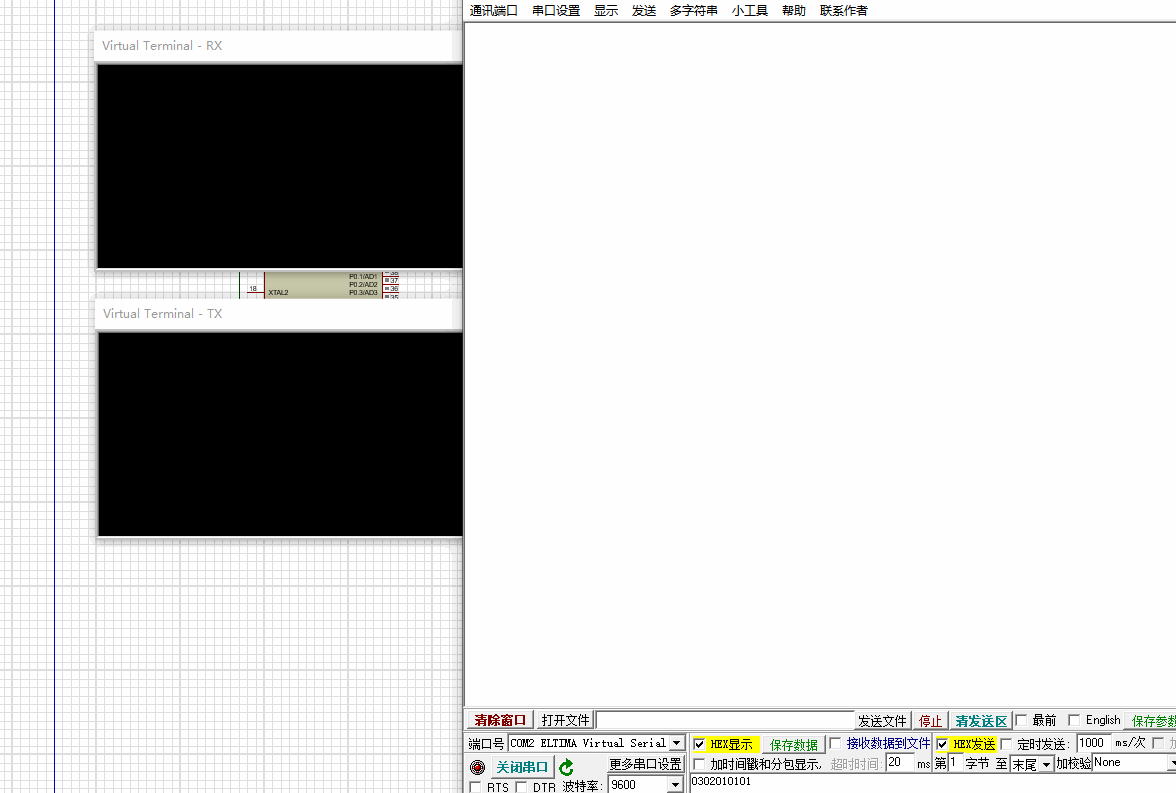

二、演示



三、代码：

/**
* 8051/2 DEMO 3
* 常用的本地通讯方式
* 1. 串口UART， 波特率：9600
* 接设备的时候，一般只接GND RX TX，不会接Vcc，避免与目标设备上的供电冲突。
* 1.1 RS485标准（ +2V ~ +6V：1 / -6V ~ -2V：0）
* 1.2 RS232标准( -15V ~ -3V：1 / +3V  ~ +15V：0)，需要MAX232进行电平反转后，才能与MCU进行通讯
* 1.3 TTL标准（ 2.4V--5V：1 /  0V--0.5V:0 ）
*
* 2. I2C（SCL,SDA）
* 3. SPI (SCLK,SDO,SDI) 全双工
*/

#include "REG52.H"
#include <string.h>

typedef unsigned char U8;

/**
 * PART 1 串口通讯
 * RXD 和 TXD
 * IO口：P3^0 和 P3^1
 **/


//串口初始化
void uart_init()
{
   SCON = 0x50;
   TMOD = 0x20; //选择 定时器1
   //装在波特率 高8位和低8位，9600
   TH1 = 0xFD;
   TL1 = 0xFD;
   ES = 1; //打开串口中断
   TR1 = 1; //打开定时器1
   EA = 1; //打开总中断
}

//接收单个字符
U8 uart_get_char()
{
   U8 rx_data = 0;
   while(0==RI); //0 串口没有数据
   //如果是1
   rx_data = SBUF;
   RI=0;
   return rx_data;
}

//发送一个字符
void uart_send_char(char str)
{
   SBUF = str; //将待发送的字符串放入缓冲器
   while(TI==0); //等待完发送
   TI=0;       // 发送中断标志 清0
}

//发送字符串
void uart_send_string(U8 *buffer)
{
   U8 *plter = buffer;
   while((*plter)!=0x00){
      uart_send_char(*plter);
      plter++;
   }
}

//发送16进制数组, arr 数组，len 发送长度
void uart_send_bytes(U8 *arr,U8 len)
{
   U8 i;
   for(i=0;i<len;i++){
      U8 one = arr[i];
      uart_send_char(one);
   }
}

//串口中断业务处理
void uart_handle() interrupt 4
{
   //业务处理，字符和并到数组
   U8 rx_datas[6]; //需要比正常定义的数组大1
   U8 i=0;
   for(i=0;i<5;i++){
      U8 rx_data = uart_get_char();
      rx_datas[i] = rx_data;
   }

   //判断是否为 hello , 则返回  hello word
   if (strcmp(rx_datas, "hello")==0)
   {
      uart_send_string("hello word \r\n");
   }
   //判断输入的是否为 ilove, 则返回  i love you
   if(strcmp(rx_datas,"ilove")==0)
   {
      uart_send_string("i love you \r\n");
   }
   //16HEX判断 ,03 02 01 01 01 , 则返回 A1 A2 A3 A4 A5 A6
   if(
      rx_datas[0]==0x03 && rx_datas[1]==0x02 && rx_datas[2]==0x01 &&
      rx_datas[3]==0x01 && rx_datas[4]==0x01
   )
   {
      U8 code hexdata[] = {0xA1,0xA2,0xA3,0xA4,0xA5,0xA6};
      uart_send_bytes(hexdata,6);
   }
}

void main()
{
    uart_init();

    while (1){

    }
}
