基于Simulink的步进电机控制系统仿真

1、内容简介

略

matlab simulink  113-基于Simulink的步进电机控制系统仿真可以交流、咨询、答疑

2、内容说明

略

电动执行器定位控制在生产生活中具有广泛的应用，在使用搭载步进电机的电

动执行器进行定位控制的时候，定位系统的定位精度和响应波形，会随着负载质

量的变化而变化，这是由电动执行器核心部件步进电机本身特性引起的。两相混

合式步进电机作为应用最广泛的步进电机，在负载过大的时候，会出现丢步或失

步的现象；在相同负载下，转速过高时会出现无法正常启动的现象。为了改善搭

载步进电机电动执行器的控制效果，需要对步进电机的特性进行深入了解，需要

对电动执行器的控制参数进行整定，仍采用固定的控制参数，将无法应对干扰剧

烈的工作环境。

本文首先介绍了电动执行器的发展历史以及其相比于气动执行器的优缺点。对

控制参数自整定方法的国内外研究状况进行了整理综述。同时，对插值轨迹规划

的理论方法以及研究状况进行了总结。

然后，本文介绍了电动执行器核心部件步进电机的基础知识，包括其分类、工

作原理以及基本特性等。分析了步进电机的驱动技术。给出了精确简洁的两相混

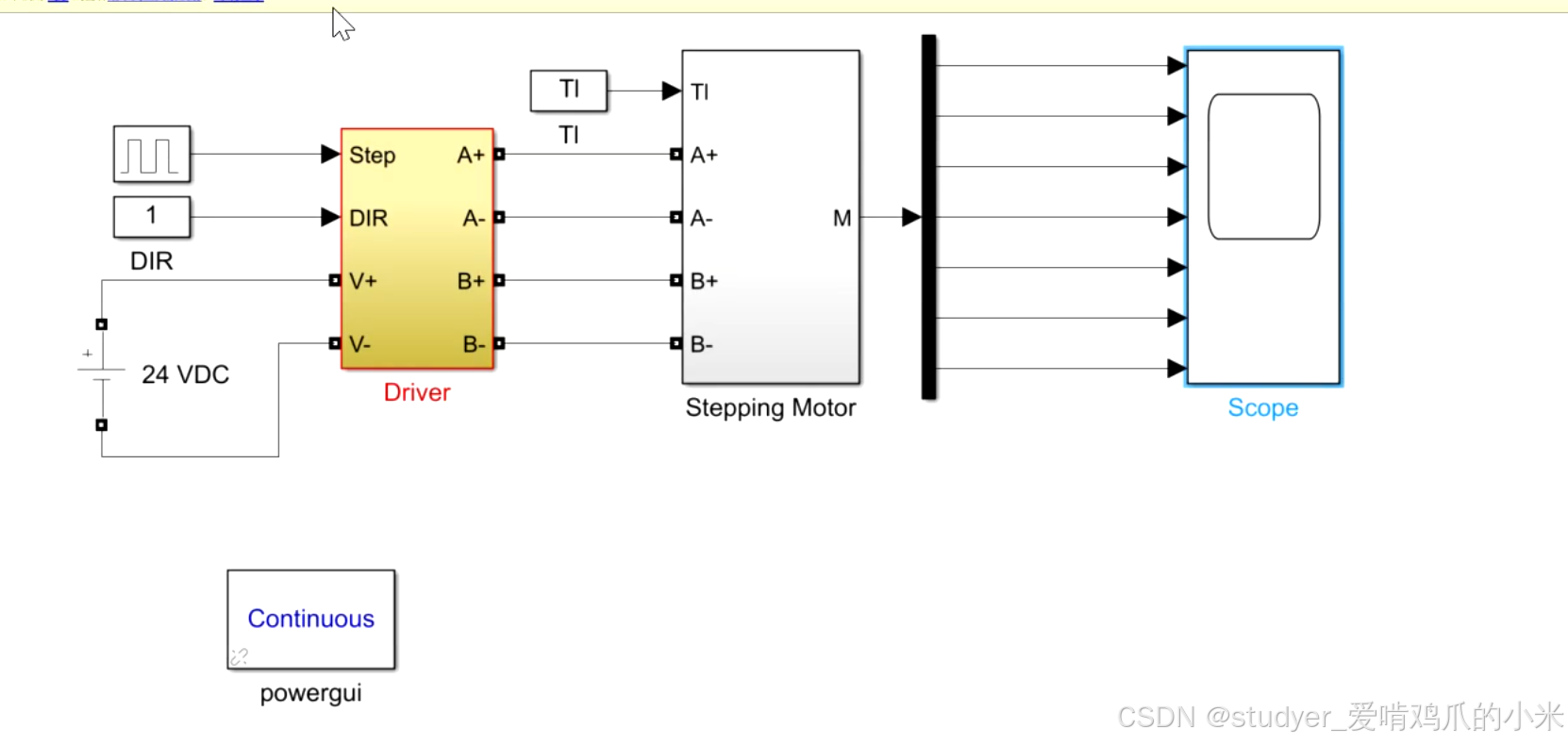

合式步进电机的数学模型推导。利用步进电机的数学模型，连接了基于 simulink

的电动执行器仿真模型，进行了仿真分析，并通过电动执行器开环控制实验进行

验证。

随后，本文研究了电动执行器位置闭环控制的原理，建立了电动执行器位置闭

环控制实验平台，并给出了位置闭环控制的控制算法与实现方式。最后通过大量

不同工况下的实验进行验证。

在电动执行器位置闭环实验的基础上，本文继续研究了模型参考自适应控制理

论。基于该思想理论基础，研究了电动执行器控制参数自整定的实验原理以及控

制算法。随后，在电动执行器位置闭环控制的基础上增加利用速度状态判断运行

状态的控制环节，完成电动执行器控制参数自整定控制，并进行相关实验验证。

最后，本文研究了线性插值轨迹规划理论，对典型曲线进行了线性插值轨迹规

划。并基于电动执行器控制参数自整定方案，进行了双轴电动执行器轨迹跟踪控

制的相关实验。

关键词 ：电动执行器；步进电机；仿真模型；参数自整定；轨迹跟踪。

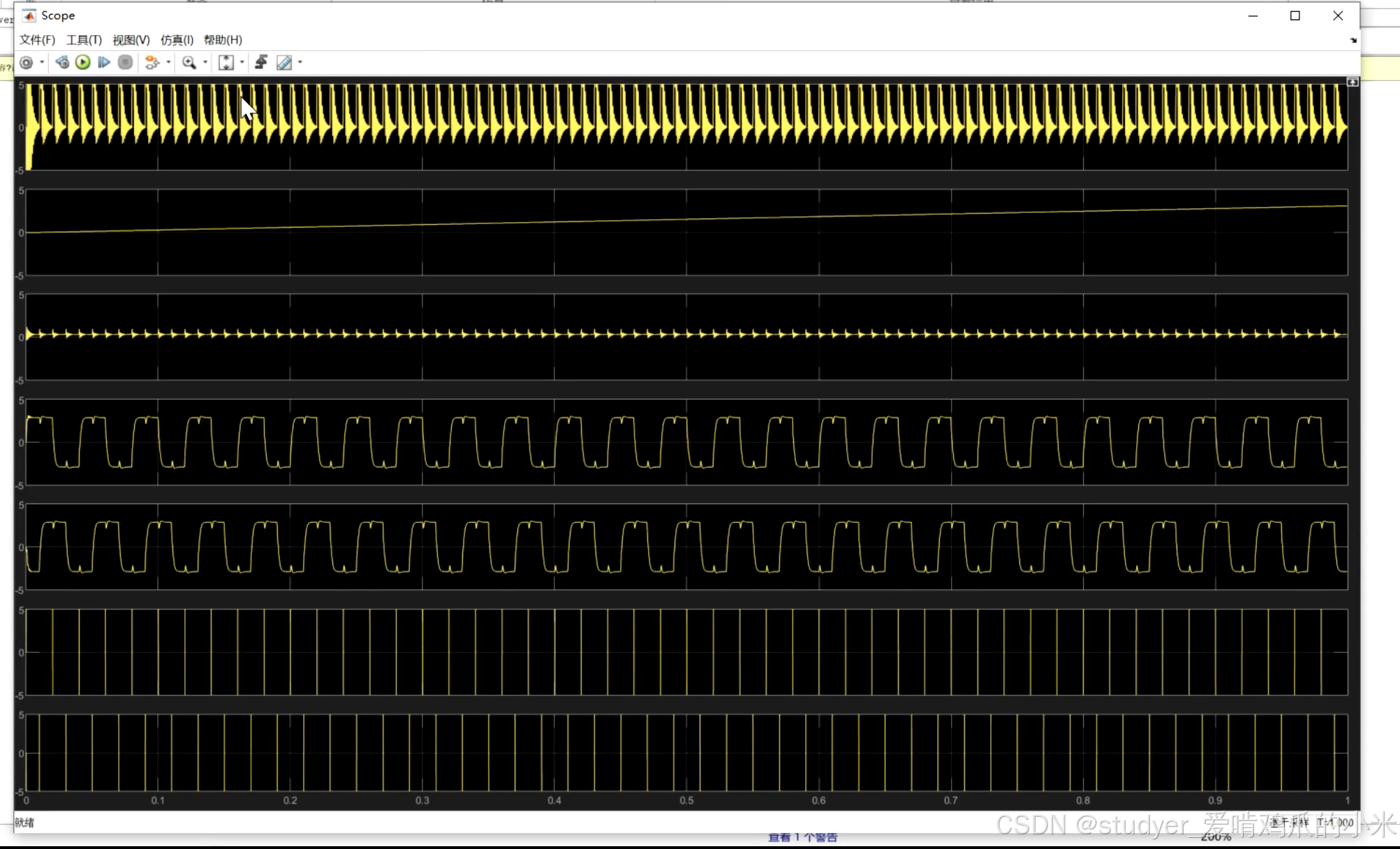

3、仿真分析

略

4、参考论文

略基于Simulink的步进电机控制系统仿真-.pdf
