给电路初学者的 LTspice操作入门教程 Step by Step

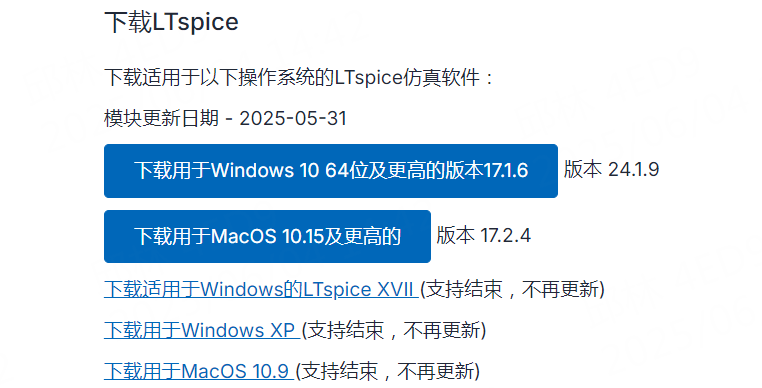

下载

LTspice是免费的，直接搜索安装即可。
在这里插入图片描述

基本操作

鼠标左键拖动原理图
鼠标右键调出快捷菜单，在原件上右键是调出器件属性窗口
滚轮进行缩放，按空格当前原理图最大化
在库中选择器件，在移动过程中CTRL+R旋转，CTRL+E镜像翻转
先按CTRL+C，再选择器件，就可以复制器件
先按M，再选择器件，就可以移动
先按delete键，再选择器件，就可以删除
按ESC键是退出当前模式，比如按了delete键，再按ESC就是退出删除模式

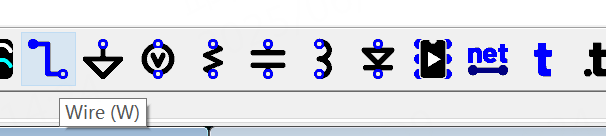

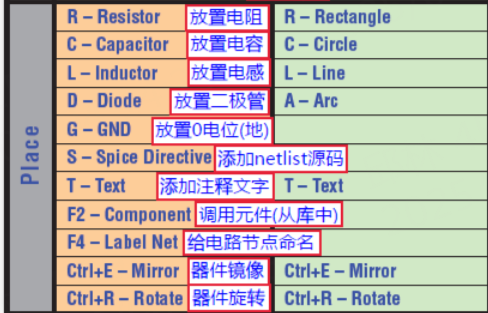

放置器件都有对应快捷键，比如按W画线，按R放电阻
在这里插入图片描述

单位

在这里插入图片描述
大小写不区分的，因此阻值1K=1k=1000，1Meg=1000K

第一个例子：RC震荡器仿真

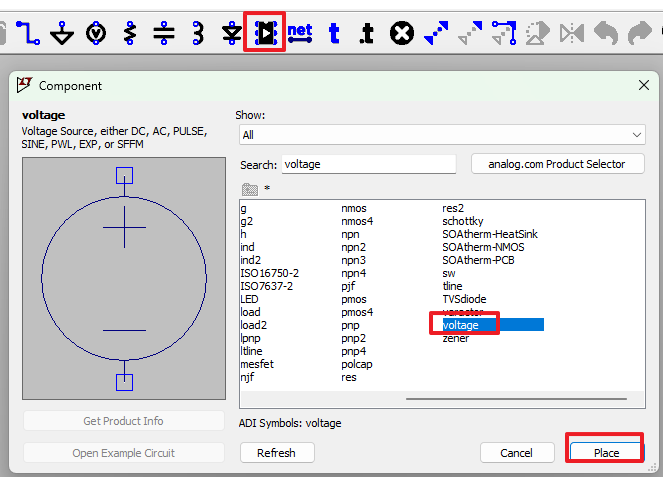

新建原理图后，放置电压源
在这里插入图片描述

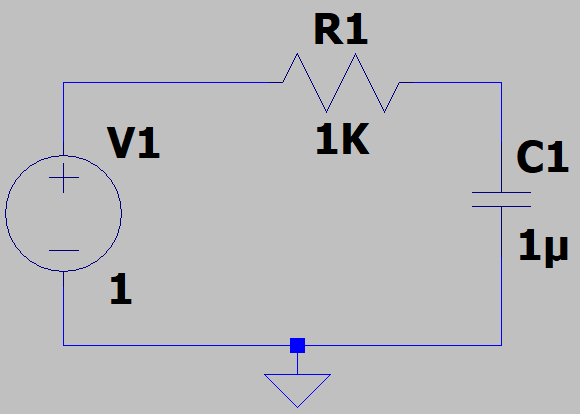

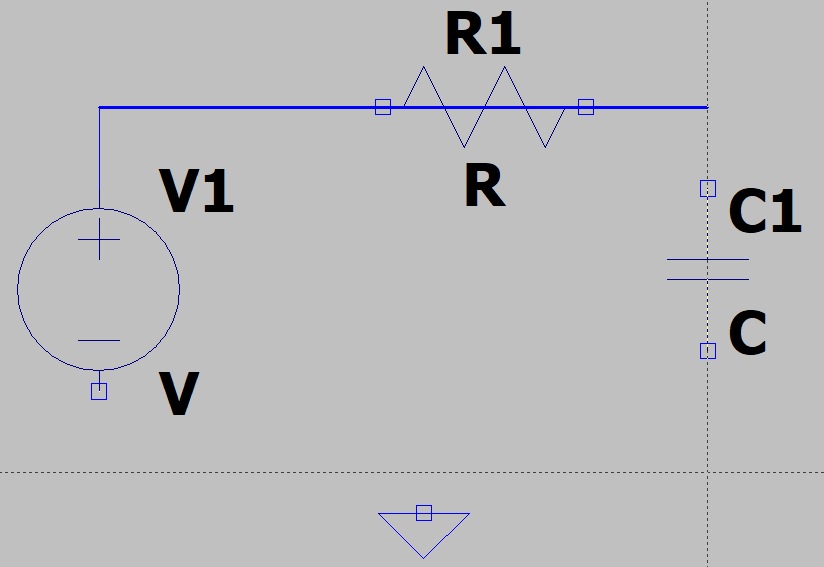

再放置电阻、电容、接地，最后用线连起来。
连线的时候可以直接跨过器件，线会自动断开。

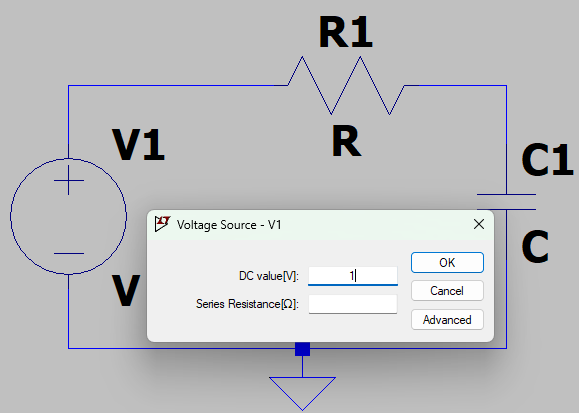

鼠标放到电压源上右键，设置电压为1

同理设置电阻为1K，电容为1u

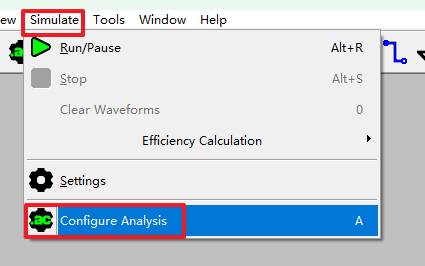

电路画好了，设置仿真参数

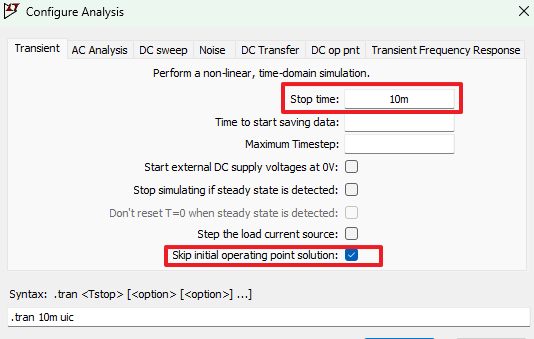

设置仿真时间10ms
在这里插入图片描述

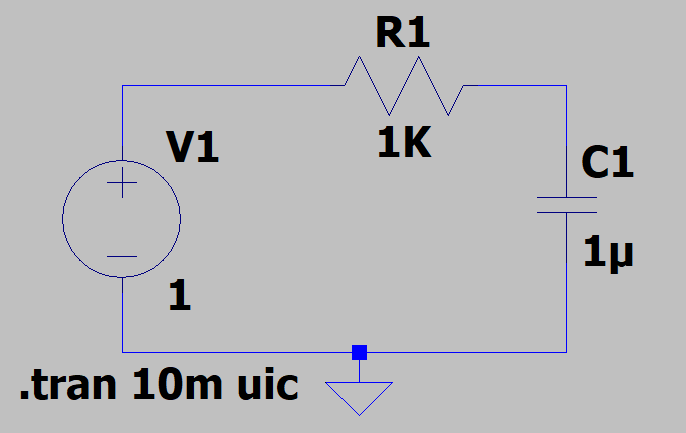

把生成的.tran 10m uic放到原理图中，后续可以右键快速更改仿真参数。

点击Run按钮，开始仿真

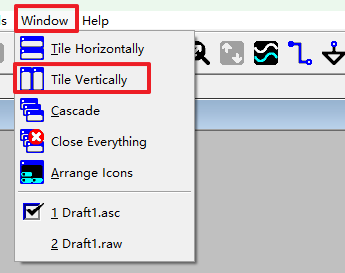

可以把窗口垂直、水平排布来方便查看

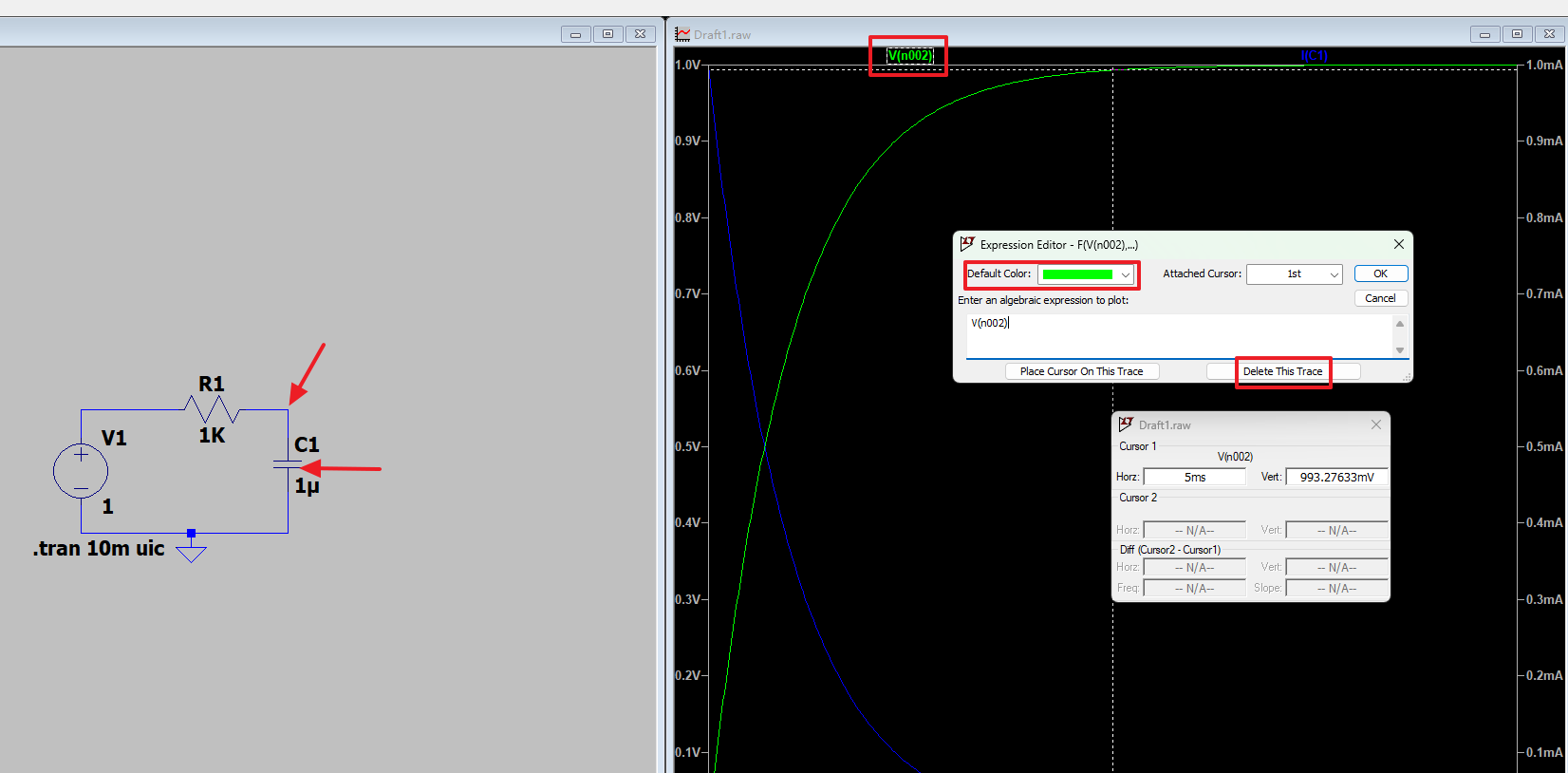

把鼠标放到线路上，鼠标会变成电压探头图标，点击下就能查看对应位置的电压波形
把鼠标放到器件上，鼠标会变成电流图标，点击下就能查看对应器件的电流波形
在这里插入图片描述
在波形窗口中点击名字，能删除波形、修改颜色等。

电流源、网络标号、波形公式输入

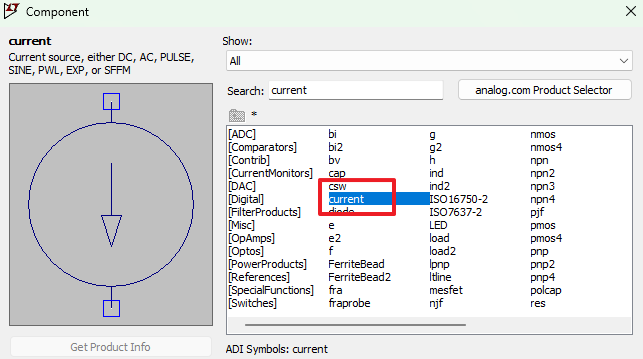

放置电流源，电流设置1.1A
在这里插入图片描述
再放置一个1R电阻跟电流源连接起来。

然后放置两个网络标号，N1和N2
在这里插入图片描述

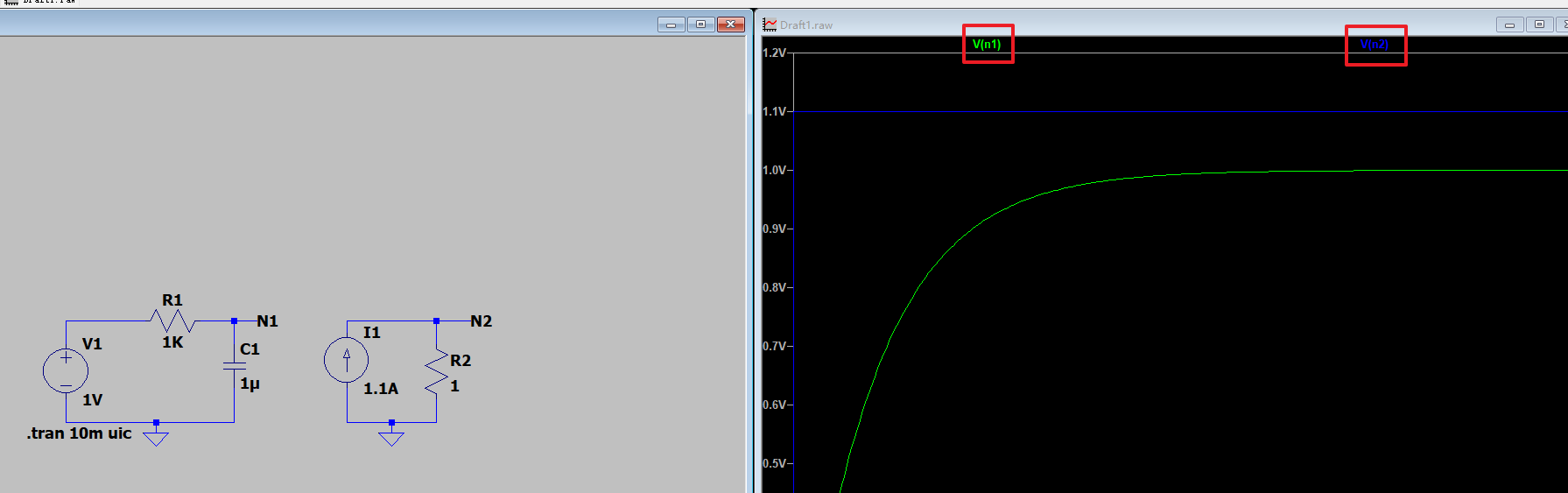

用线连起来，这样这两个点就有名字了，后续看波形就好看了
在这里插入图片描述
波形支持公式输入

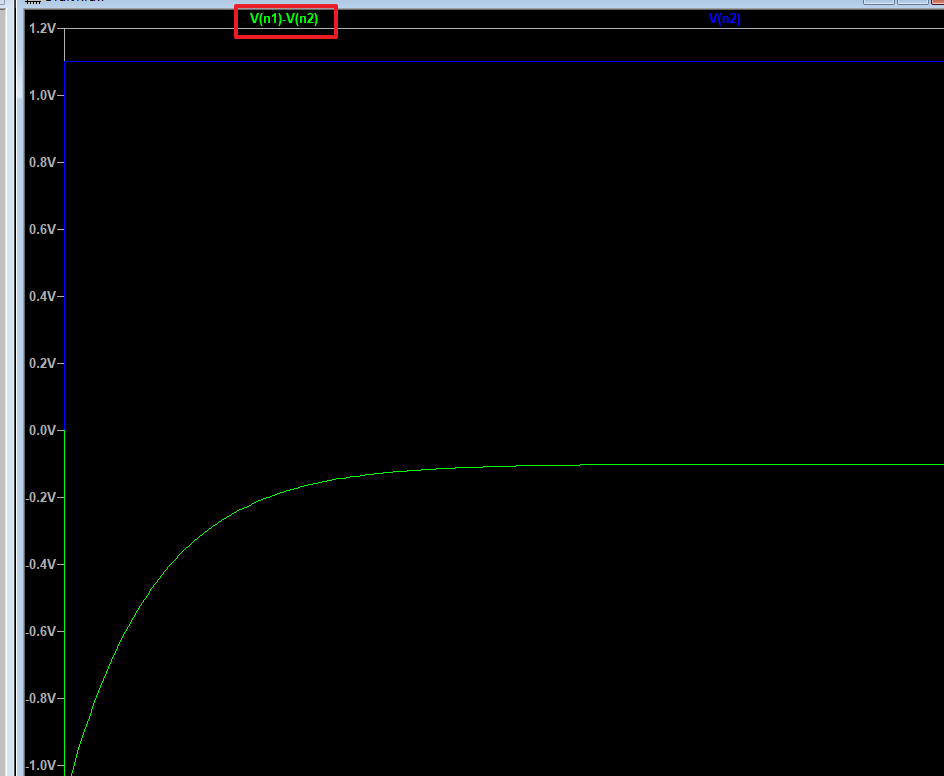

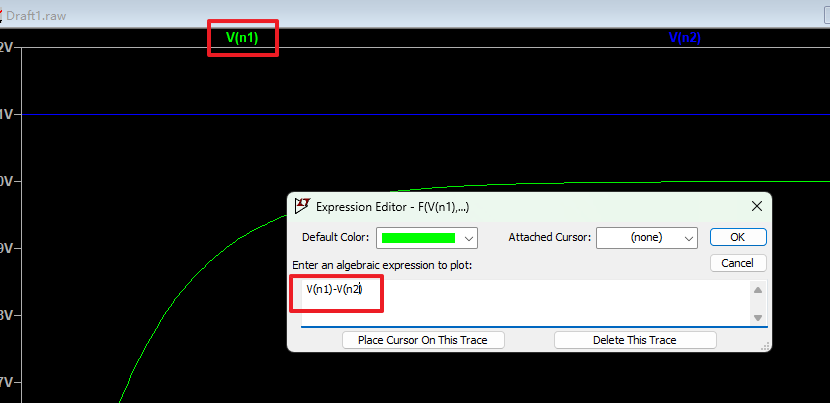

右键V(n1)波形名字，修改为V(n1)-V(n2)

在这里插入图片描述

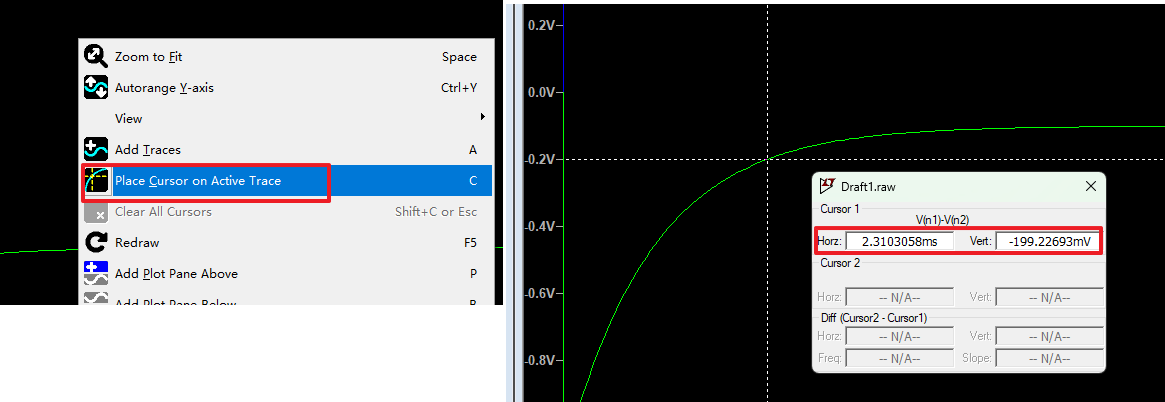

在波形中右键可以调出光标，测量波形时间和电压值

新增波形窗口、电容初始电压设置

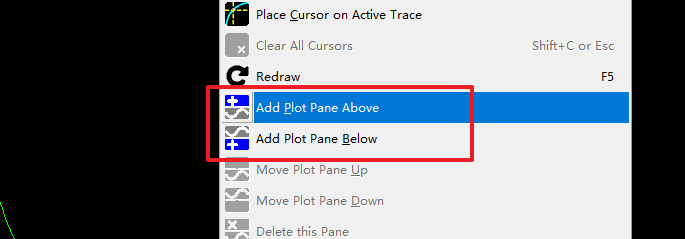

在波形窗口右键可以新增波形窗口
在这里插入图片描述

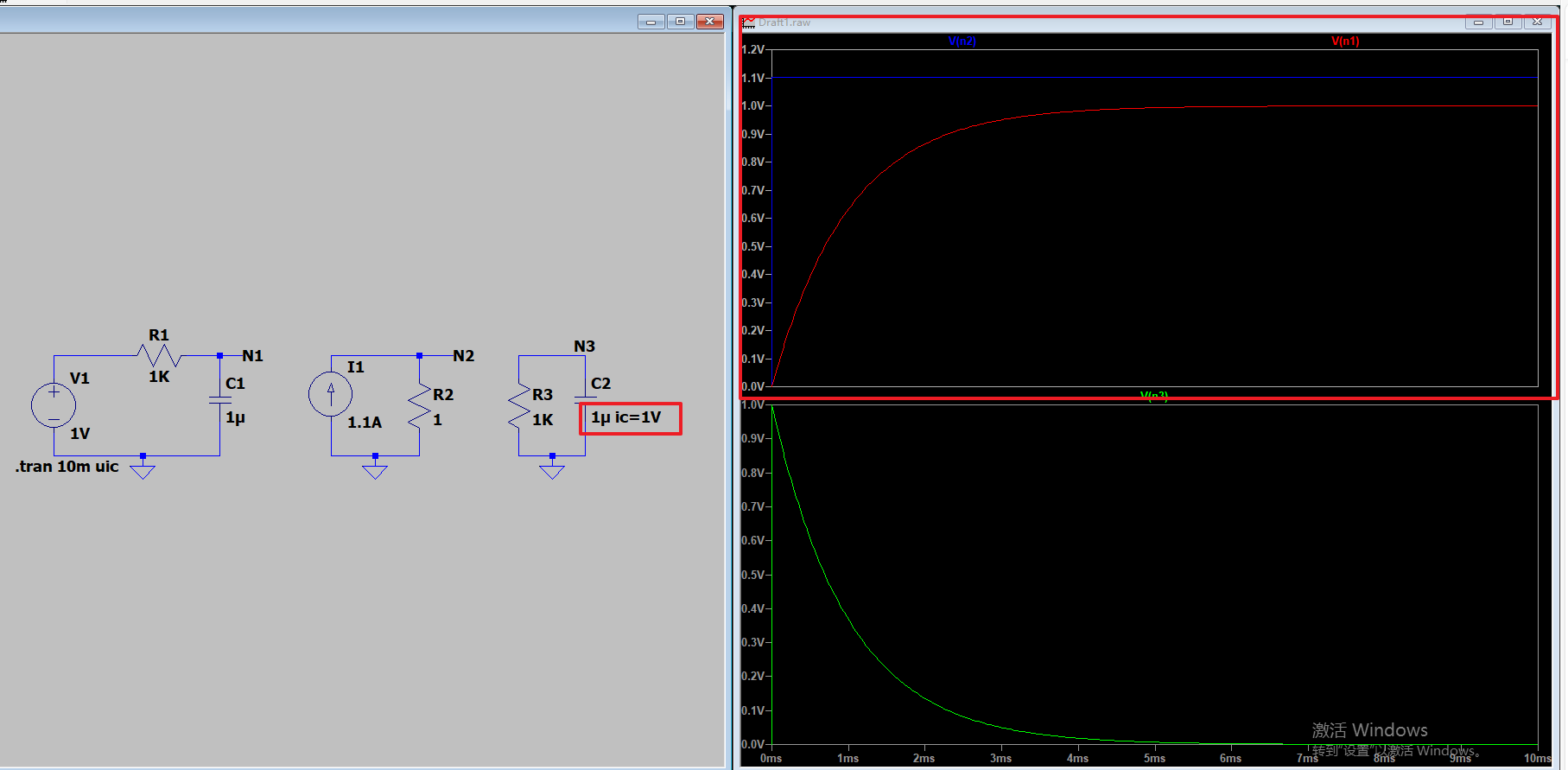

如下图在原波形窗口上新增了一个波形窗口，这样可以同时观察多个波形。

先点击波形窗口，再在原理图上点击添加波形，波形就会加到相应波形窗口
在这里插入图片描述

电容的初始电压可以设置，1µ ic=1V就是设置容量1uF、初始电压1V

产生正弦波、方波、三角波等

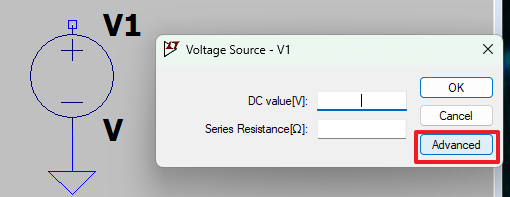

电压源点击高级
在这里插入图片描述

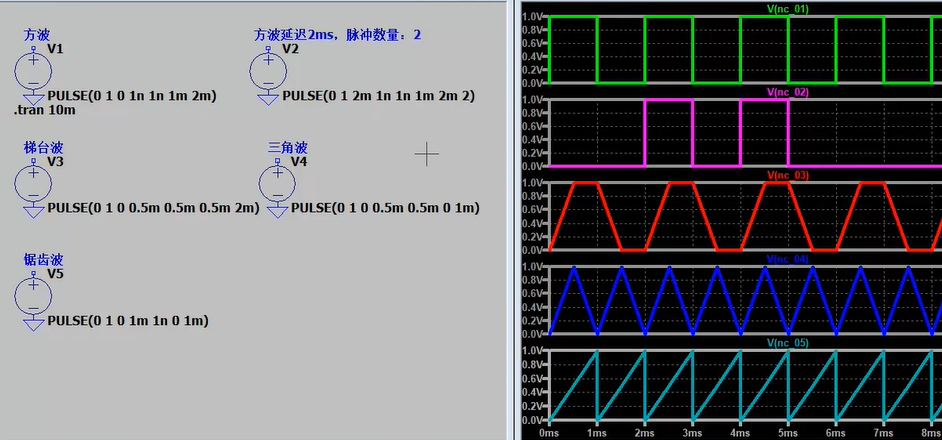

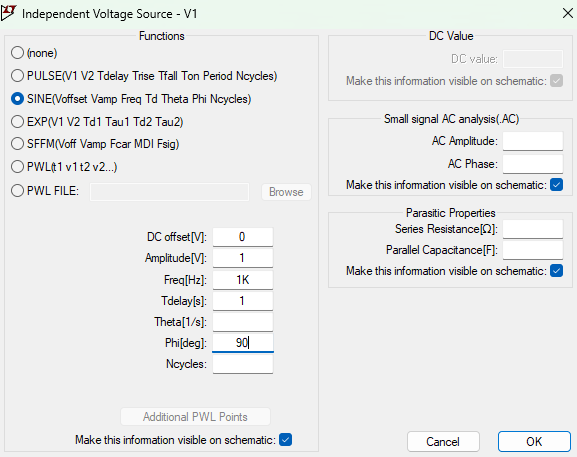

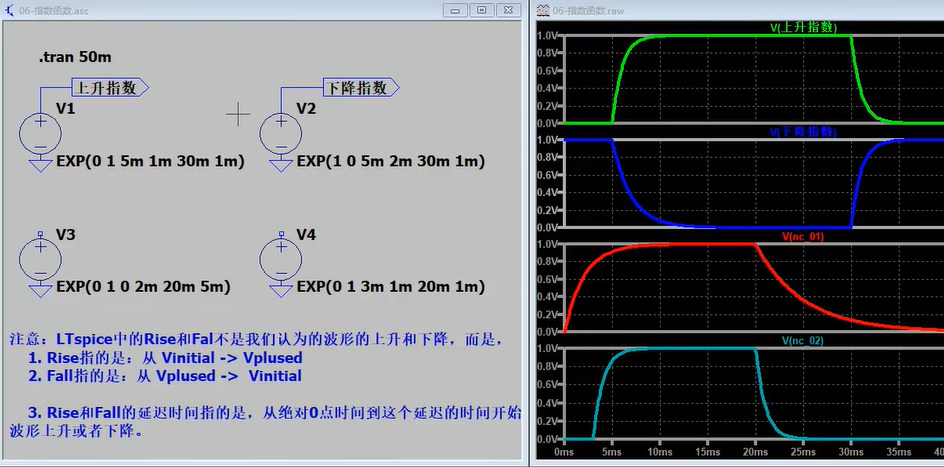

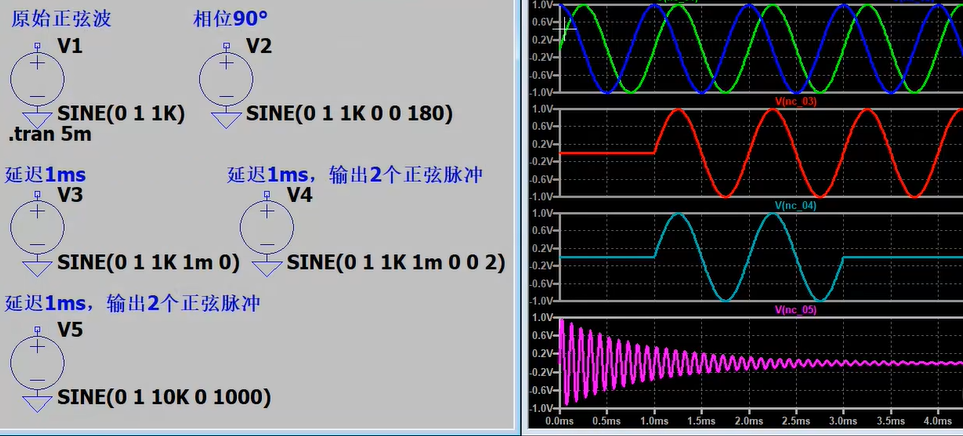

就可以像信号源一样产生各种波形了：
在这里插入图片描述

二极管、参数扫描

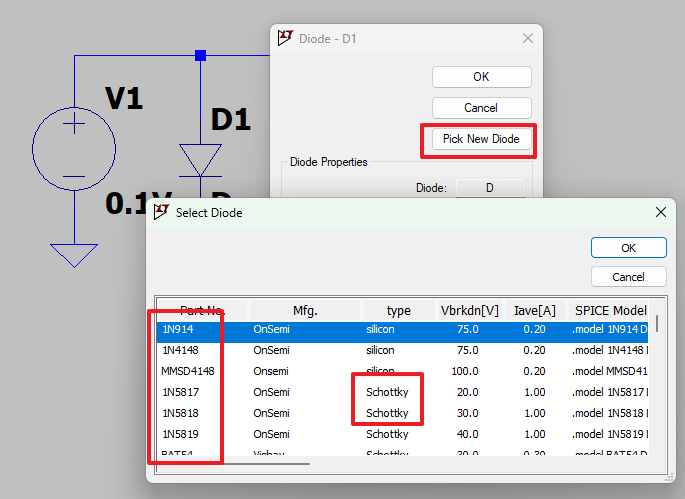

放置一个二极管，右键可以选择具体型号
在这里插入图片描述

在这里插入图片描述

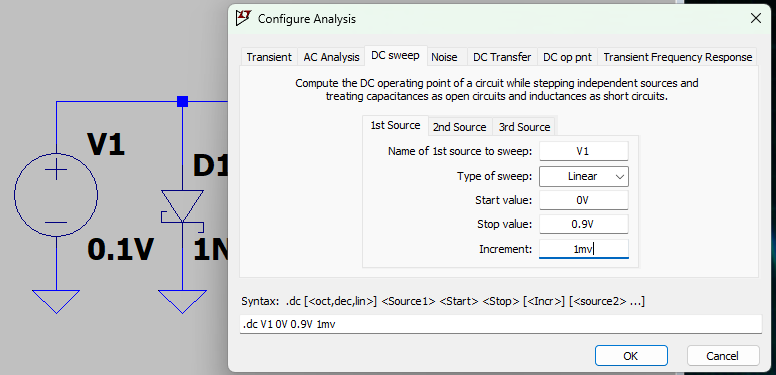

仿真参数选择直流扫描（DC sweep）。
V1代表控制原理图中的V1电压源，让V1的电压从0V变到0.9V，每次增加1mV，线性增加(Linear)。

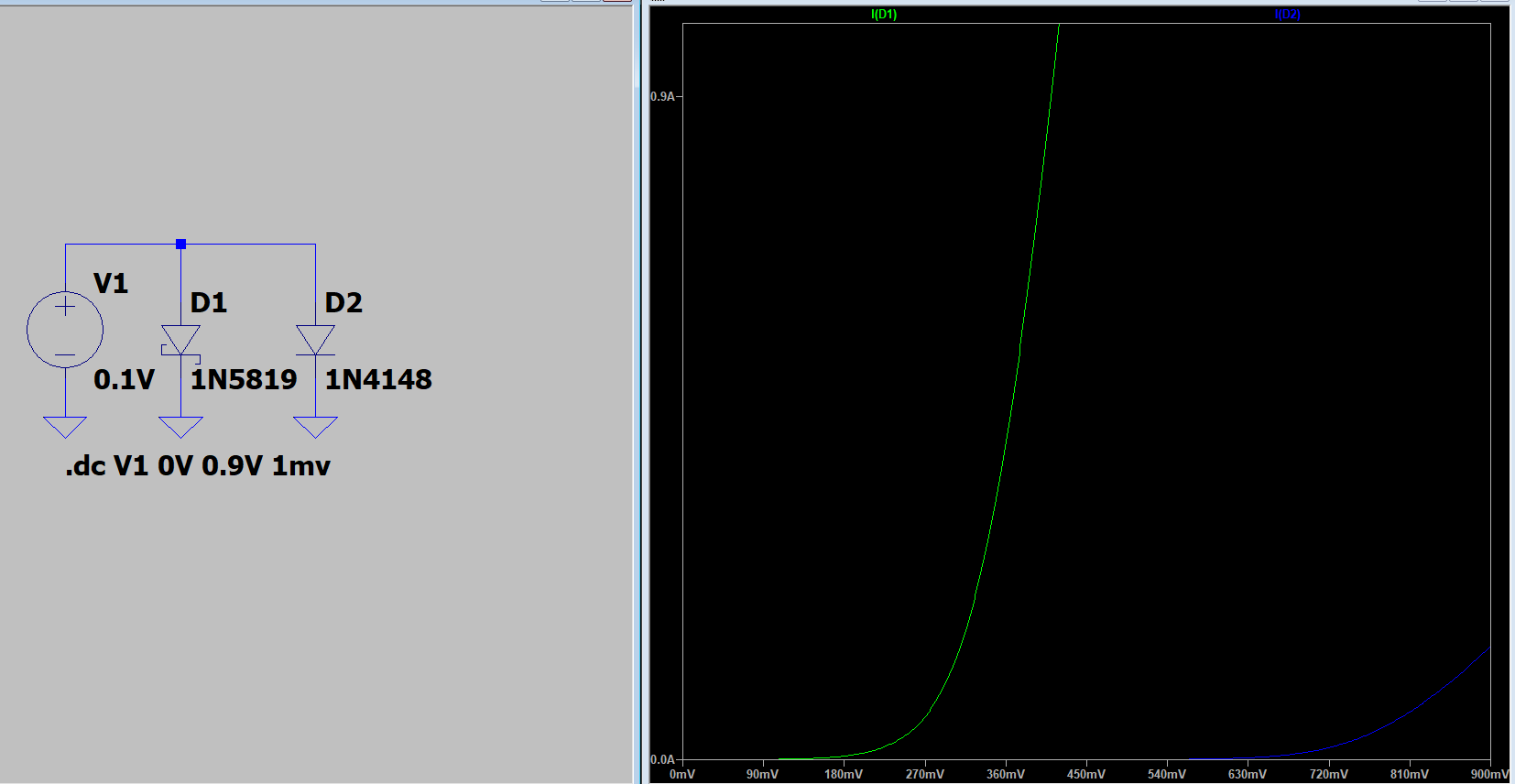

仿真起来看D1和D2的电流波形。
可以看到横坐标就是V1电压从0变到0.9V。D1是肖特基二极管，电压到0.3V时导通。D2是开关二极管，电压0.7V导通。
