[Unity]UGUI和特效MeshRender渲染层级问题

相信点到这里进来的老哥们，八成也是遇到了我这样的问题：

美术做了一个特效，这个特效可能是粒子，也可能是一个MeshRender。然后策划想让这个特效显示在Image A上面，Image B下面。

就是要各种穿插，那么要如何解决这个穿插层级问题呢。

废话不多说，此处用到了知乎某大佬的解决方案。

先看效果图：

这里RawImage用来渲染特效，可以很完美的利用UGUI自己的层级关系，显示在Image A上面，Image B下面。

原理不做赘述，主要用到了Raw Image和Camera的Target Texture，大概实现流程如下：



1.Camera和Render Texture

新建一个Camera和一个Render Texture

Camera设置如下：

划重点：Background的color设置为(0,0,0,0)

然后将需要渲染的特效Effect拖至地图很远处，调整这个Camera，让Camera可以看到这个Effect。

继续画重点：特效用到Alpha Blend的话，因为颜色混合后不能达到我们想要的透明效果，所以需要改一下Unity自带的Alpha Blend的Shader，Unity默认的Shader在官网都可以下到。

然后修改的原理在文章最后有提到。

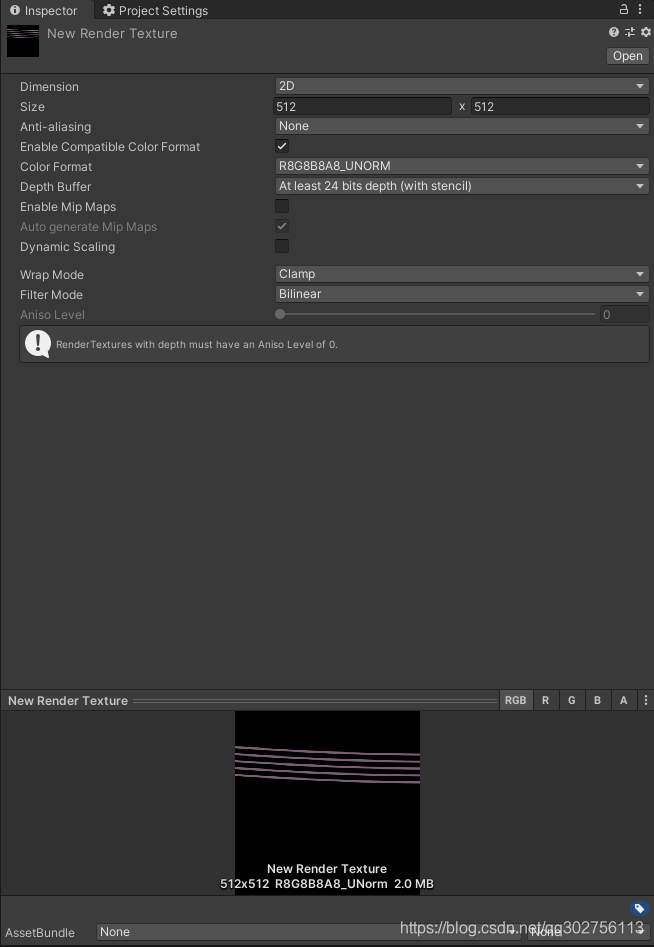

Render Texture设置如下：

觉得效果不太好的，可以调整Size大小。

2.新建RawImage，将上面的Render Texture拖至RawImage的Texture处

这里划重点：需要修改默认的Shader，以实现透明混合，原理在后面会提及。

3.修改Shader

上面提到的两处需要修改Shader的地方，这里简单贴一下代码。

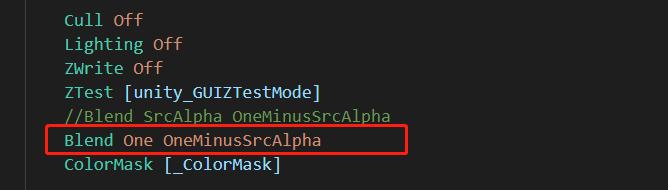

UI Default：

Alpha Blend：

总结：

用RawImage去渲染我们需要显示的特效，然后利用UGUI自己的层级关系那套逻辑，可以很容易让特效在UI上显示出我们想要的效果。

因为我们特效用到的Shader为Alpha Blend，直接使用RawImage+Render Texture会显示异常，所以修改了Unity自带的Shader，原理和实现方法均来自网上，这里贴一下出处吧。

原理（似乎是这个）：http://www.voidcn.com/article/p-tdufpuof-bsc.html

解决方案：https://zhuanlan.zhihu.com/p/110517201



--------------------------------------------------------------------------手动分割线--------------------------------------------------------------------------

2021/4/25

后来有了解到一个之前可能用过但是忘记了的东西，百度可以搜到的：

UIParticleSystem

大概实现应该就是将ParticleSystem绘制成一张2d的图，然后就可以根据UGUI层级去对其进行排序。

有兴趣可以自行研究下。

好处是不需要新建RawImage和Camera、Render Texture。
