SRS集群部署 --------39

SRS集群部署



Encoders 是推流终端

Players 是拉流终端

SRS Edge 边源节点 每个省 每个运营商都有自己的边源节点。理论上每个地区的人连接自己地区的运营商速度最快。

SRS Orgin Cluser 源站点

Nginx cache 点播系统的边源节点

Storage 存储系统

CDN 云

StreamCaster

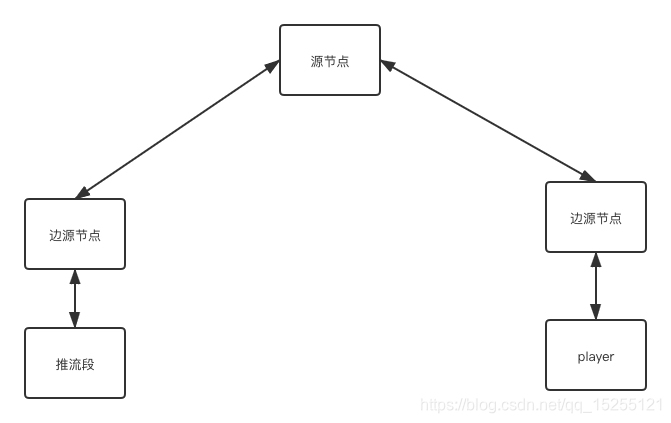

流程 ：

1、北京推流，上海拉流

北京推流到边源节点，然后再推流到源站点，源站点再进行分发。源站点再推流到上海的边源节点，上海的用户再从自己的边源节点进行拉流。

2、北京推流，北京观看

北京推流到边源节点，北京用户直接从边源节点直接拉流。

3、北京推流，CDN观看

北京推流到边源节点，然后再推流到CDN，用户从CDN进行观看。如果源节点部署不够，我们可以将自己的私有云和CDN结合到一块提供服务。

4、点播系统

点播系统从边源节点进行拉流，边源节点会从存储系统进行拉流，存储系统如果没有资源，又去源站点获取数据并存储。













我们实现这样一个功能：

• 腾讯云服务器做源节点。
• 我们本机做边源节点，本机从边源节点拉流。
• 本机也做推流端直接推送到源节点。



源节点服务器搭建

首先腾讯云服务器上搭建srs服务器。可以参考https://blog.csdn.net/qq_15255121/article/details/115905631?spm=1001.2014.3001.5501进行搭建。

搭建成功以后，我们进入



我们可以看到origin.conf 监听19350接口 ，最大连接数为1000.

我们通过./objs/srs -c ./conf/origin.conf进行启动

启动后通过

从图中我们可以知道19350已经处于监听状态，并且启动了srs。





2、边源节点搭建

安装srs和上面一样

我们进入conf文件夹

执行 cp origin.cluster.edge.conf origin.nocluster.edge.conf 拷贝一份origin.cluster.edge.conf然后进行修改

在origin节点的地方，写上我们的源节点地址和端口 xxx.xxx.xxx.xxx:19350



修改后保存

我们启动边源节点的配置

./objs/srs -c ./conf/origin.nocluster.edge.conf



3、我们客户单进行拉流

ffplay rtmp://localhost/live/room

这样理论上我们读本地1935端口会转移到 我们设置的origin的地址



4、我们进行推流

使用https://blog.csdn.net/qq_15255121/article/details/115905631?spm=1001.2014.3001.5501中的推流命令或者api，将推流地址改为我们的源站点ip:19350.

这样我们就建立了整个推流拉流过程。





通过整个图我们知道，只要建立足够的边源节点，既可以提高传输效率。因为边源节点没有数据了以后才要去源节点获取数据。





这就是一个简单的srs集群部署。
