一、CubeMX配置
1、根据电路图找到对应的按键引脚和led灯的引脚

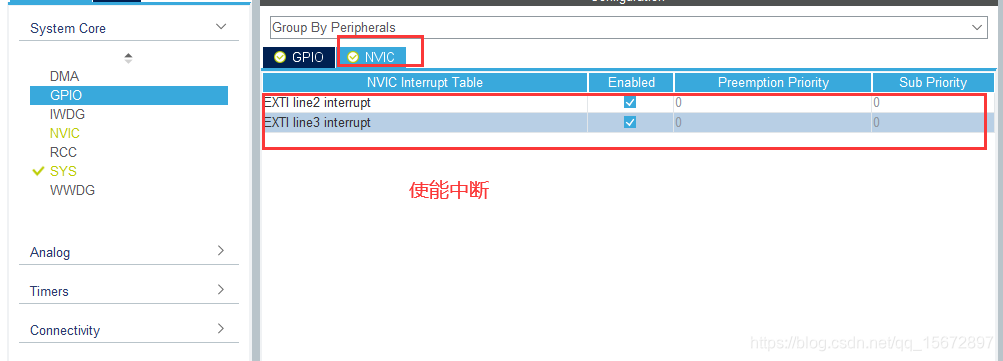

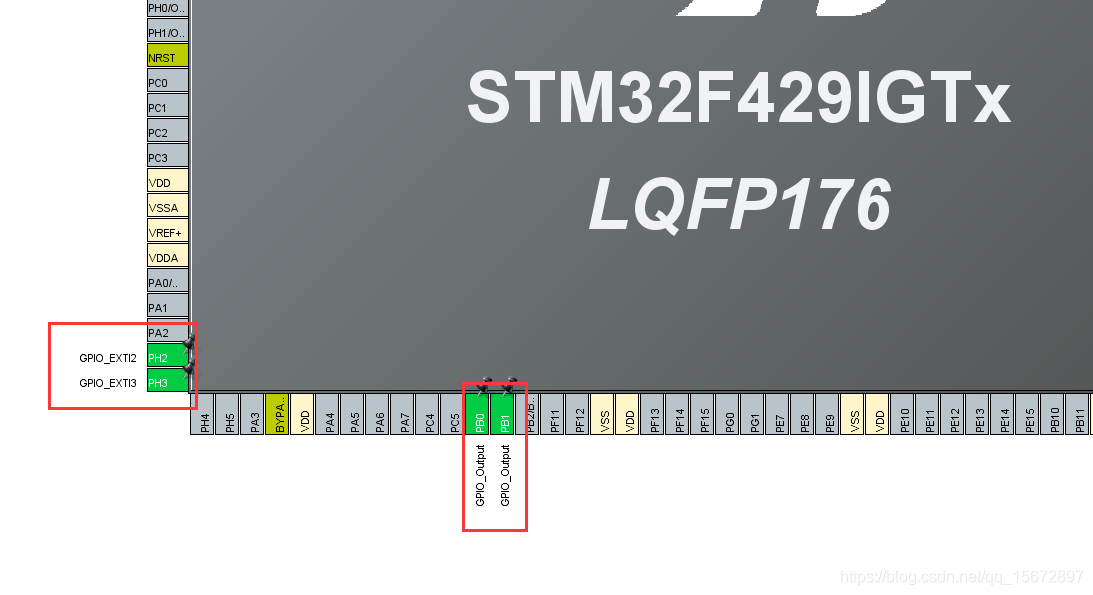

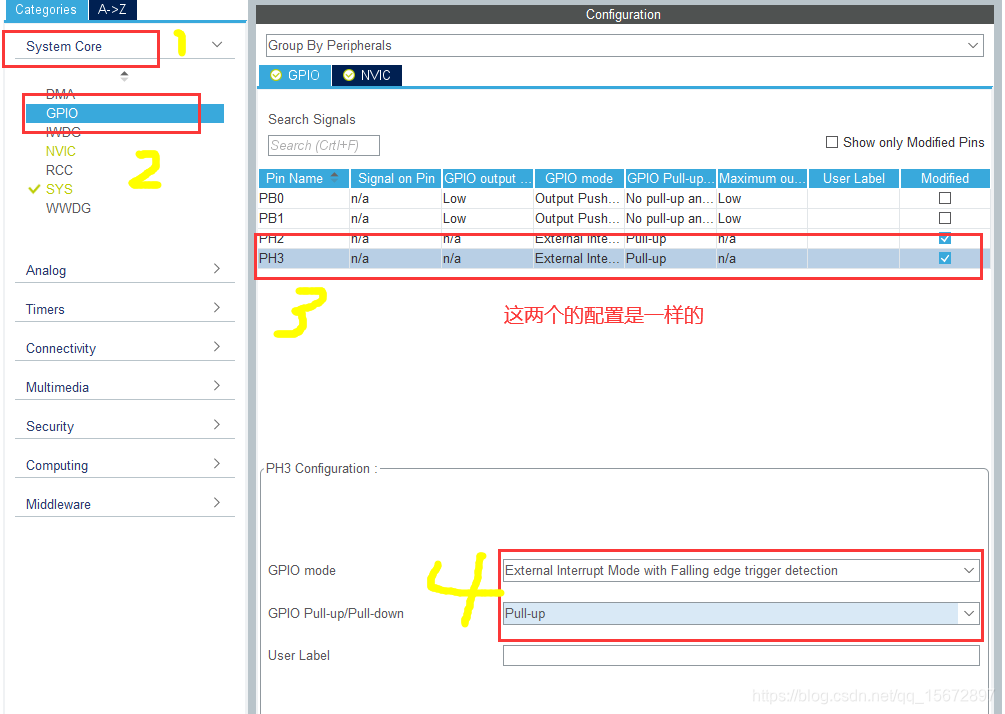

配置如图所示
还需要配置一下按键的模式,将其设置为输入下降沿触发,如图所示
2、配置文件

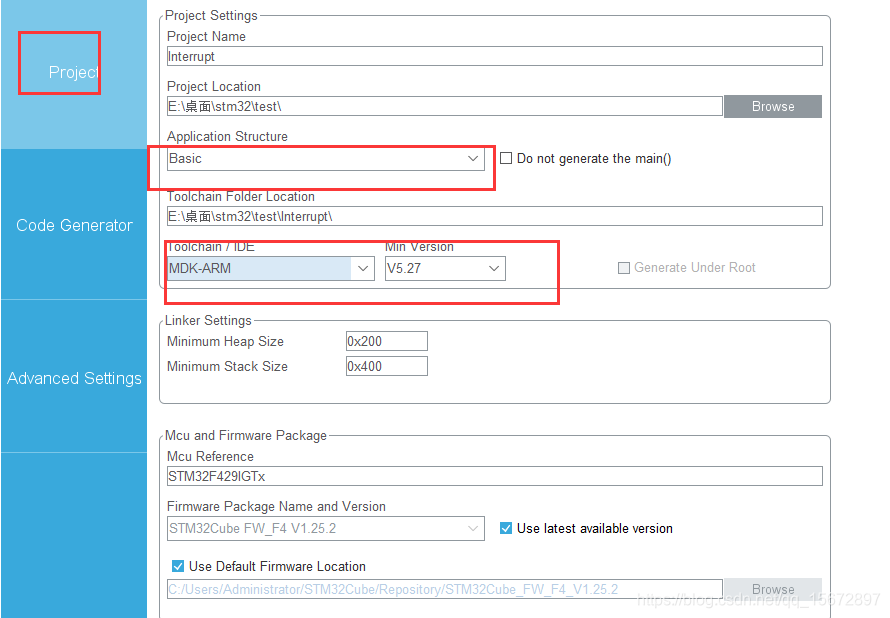

3、生成文件
二、修改程序

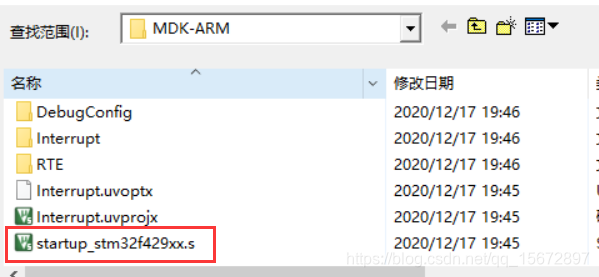

1、添加启动文件

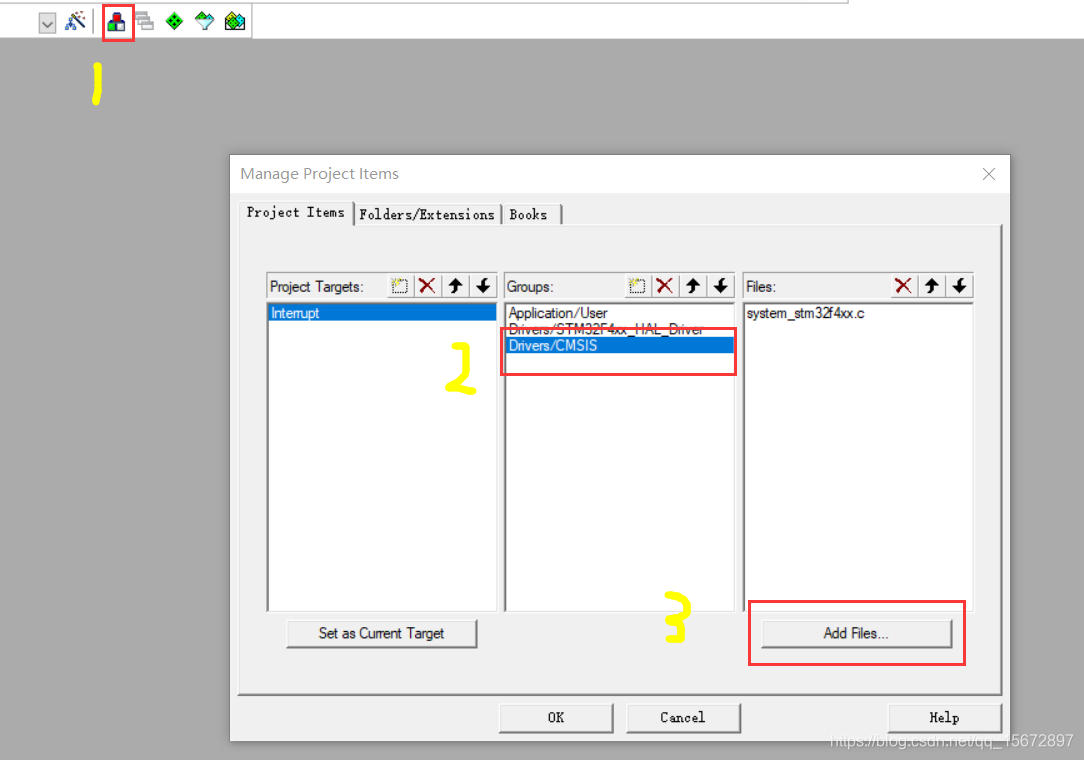

选择文件
2、编译文件

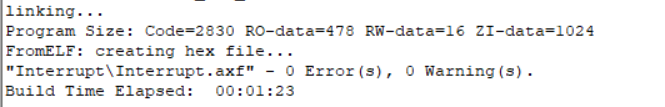

查看是否出现错误,如图所示,可以进行修改程序了
3、修改文件
先看看引脚配置函数
//延时函数,按键消抖用到
void Delay_ms(int num)
{
int j;
int i;
for(i = num;i > 0;i--)
for(j = 5000;j >= 0;j--)
;
}
void MX_GPIO_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct = {0};
/* GPIO Ports Clock Enable */
//时钟使能
__HAL_RCC_GPIOH_CLK_ENABLE();
__HAL_RCC_GPIOB_CLK_ENABLE();
/*Configure GPIO pin Output Level */
//将led默认为点亮
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0|GPIO_PIN_1, GPIO_PIN_RESET);
/*Configure GPIO pins : PH2 PH3 */
//配置引脚模式
GPIO_InitStruct.Pin = GPIO_PIN_2|GPIO_PIN_3;
GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;//下降沿触发
GPIO_InitStruct.Pull = GPIO_PULLUP;//上拉
HAL_GPIO_Init(GPIOH, &GPIO_InitStruct);//初始化
/*Configure GPIO pins : PB0 PB1 */
GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
/* EXTI interrupt init*/
//中断使能
HAL_NVIC_SetPriority(EXTI2_IRQn, 0, 0);//中断优先级设置
HAL_NVIC_EnableIRQ(EXTI2_IRQn);
HAL_NVIC_SetPriority(EXTI3_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(EXTI3_IRQn);
}
/*重写回调函数,位置在stm32f4xx_hal_gpio.c
当中段到来时,将会进入这个重写函数,执行函数中的代码
*/
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
if(GPIO_Pin == GPIO_PIN_2)
{
Delay_ms(20);
if(GPIO_Pin == GPIO_PIN_2)
{
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_SET);
}
}
if(GPIO_Pin == GPIO_PIN_3)
{
Delay_ms(20);
if(GPIO_Pin == GPIO_PIN_3)
{
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);
}
}
}

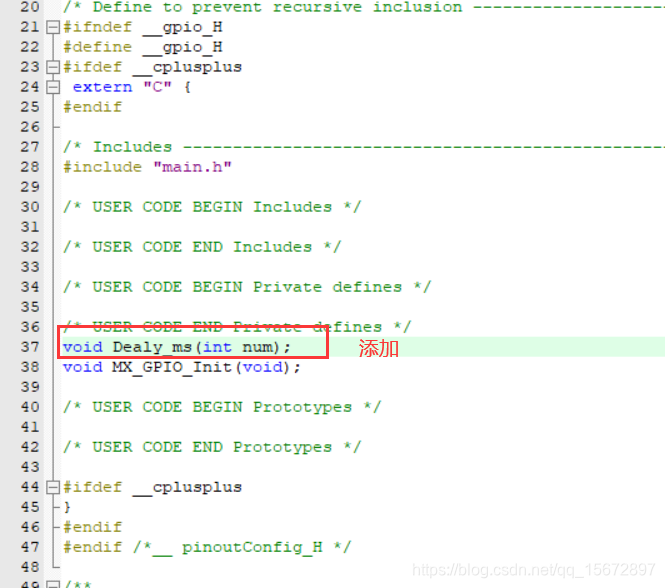

对于自己写的这个延时函数,要在头文件中进行声明,如图所示

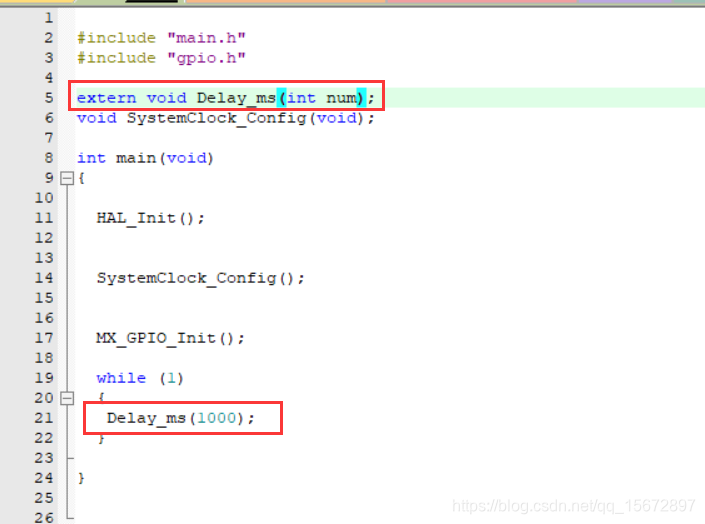

进入主函数
关于extern关键字:当要调用其他文件中的函数时使用,最好是将它写到主函数的头文件中去
有关extern关键可以百度一下
